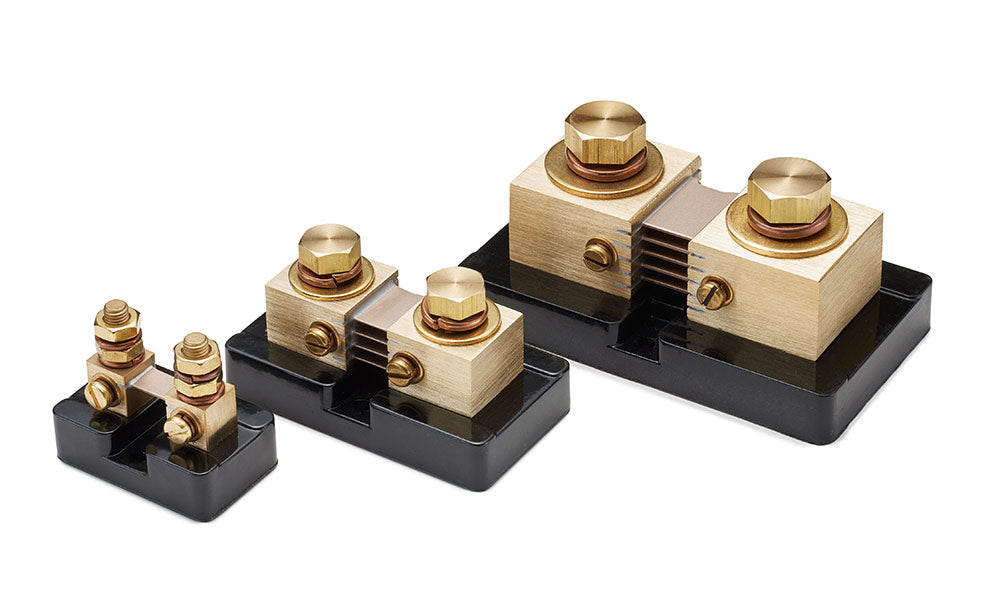

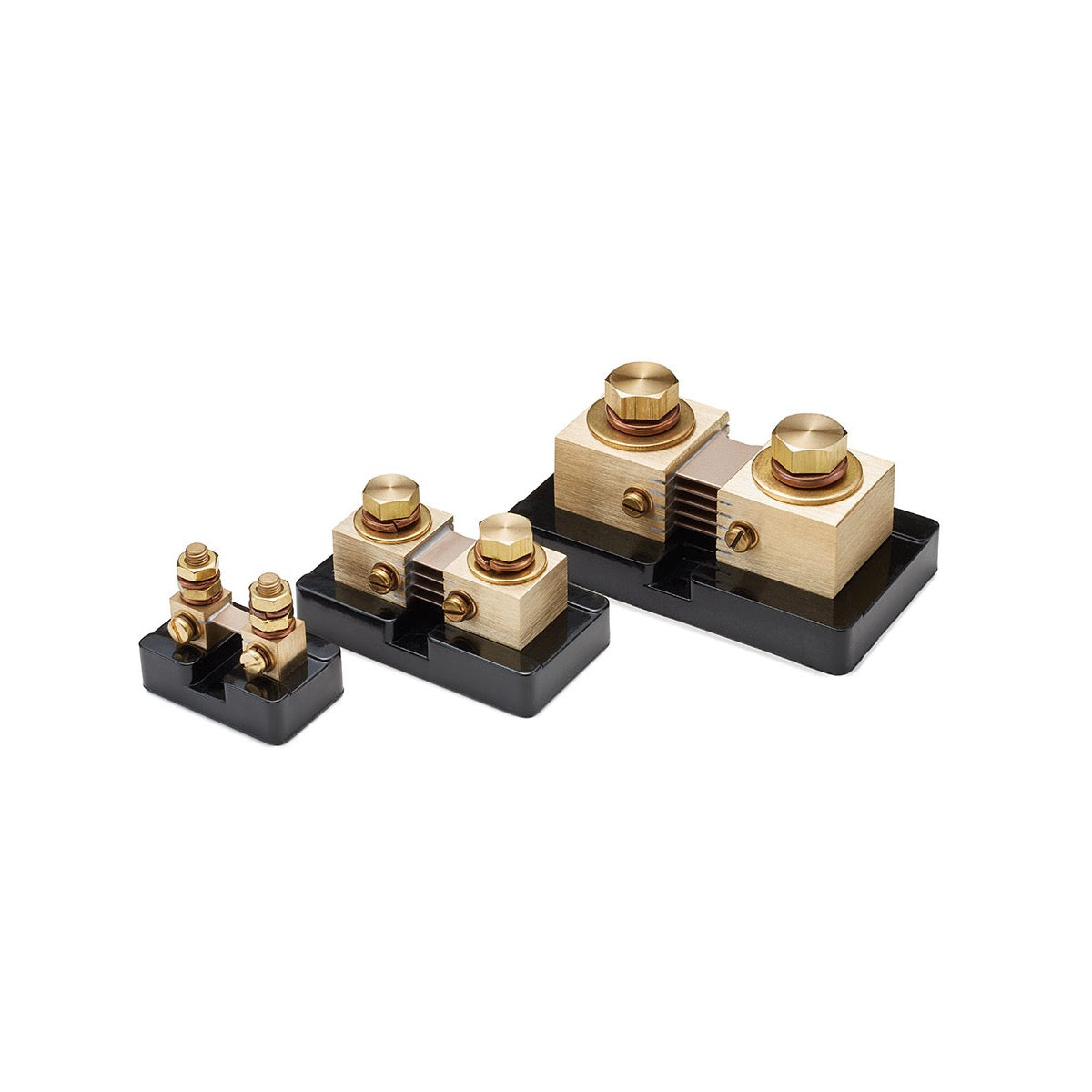

Rafspenna 1 000 A, 50 mV

Le shunt de batterie est un élément crucial dans toute architecture électrique marine moderne. Ce modèle Raymarine de 1 000 A et 50 mV est dimensionné pour des installations de moyenne à grande envergure, où les besoins en courant peuvent être significatifs, notamment sur des bateaux équipés de convertisseurs puissants ou de parcs de batteries importants. La capacité de 1 000 ampères garantit qu'il peut gérer les pics de consommation ou de charge sans saturation, offrant une base de mesure stable et fiable.

L'installation d'un shunt comme le RSC-1000-50 nécessite une attention particulière au câblage des gros calibres. Il doit être inséré sur le pôle négatif du circuit principal de la batterie ou du parc de batteries à surveiller. Les connexions aux bornes de mesure (pour le signal 50 mV) doivent être réalisées avec des fils de faible section, en s'assurant d'une connexion propre et sécurisée pour éviter toute perte de signal. La précision de la surveillance de la batterie dépend directement de la qualité de cette installation.

Ce type de shunt, en tant que composant passif, fournit une donnée analogique fondamentale (la chute de tension) qui doit ensuite être interprétée par un moniteur de batterie externe. Il constitue la pierre angulaire d'un système de gestion d'énergie performant, permettant aux utilisateurs de suivre précisément les flux d'énergie et d'optimiser l'utilisation de leurs ressources électriques à bord. Sa robustesse inhérente, due à l'absence de composants électroniques actifs, en fait un choix fiable pour un environnement marin exigeant.
