Garmin

010-12402-20

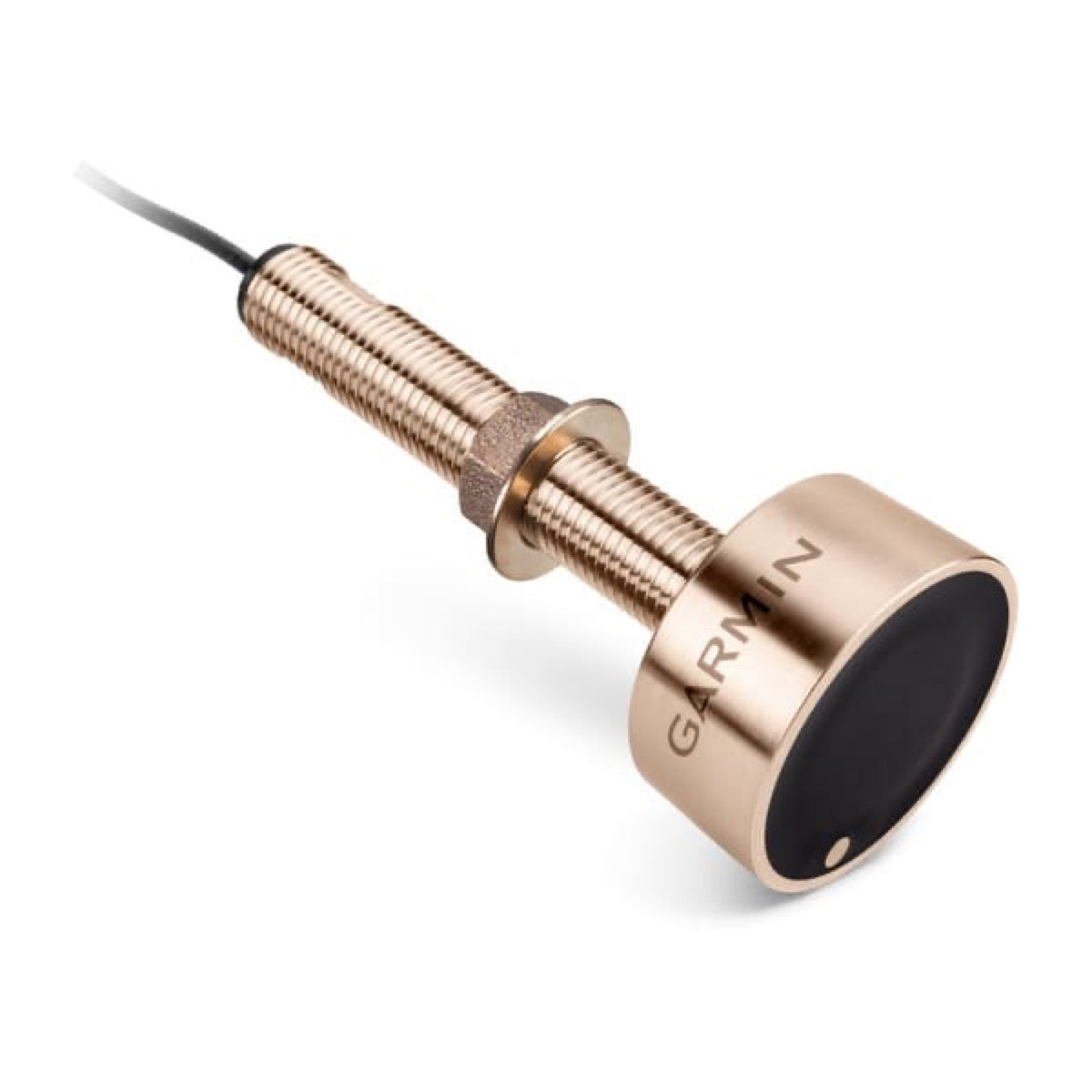

GT15M-TH — caurumāca CHIRP vidēja frekvence

Garmin GT15M-TH ir 600 W jaudas caurlaidīga CHIRP vidējās joslas (85–165 kHz) zonde, kas nodrošina skaidru dibena un zivju noteikšanu līdz 579 metriem. Izstrādāta, lai tiktu uzstādīta caurlaidīgi ar bronzas korpusu, tā sniedz dziļuma un temperatūras datus vidēja izmēra zvejas un kruīza laivām. Šis pārveidotājs ietver pretrotācijas tapskrūves un cilindrisko ieliktnēju uzstādīšanai.

Public priceGet pro pricing

343,58€

343,58€ ~~419,00€~~

TTC Piegāde aprēķināta maksājuma brīdī.

Noliktavā

Free pickup point from €150 in France
Collection at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

thanks to our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Atbalstītās zondes tehnoloģijas	Tradicionālais CHIRP
Sonāra frekvences	150-240 kHz
Pīka jauda	600.0
Maksimālais elektriskais patēriņš	600 W
Maksimālais dziļuma rādījums	579.0
Transduktora materiāls	Plastmasa
Sonāra savienotāja tips	Garmin īpašas konstrukcijas savienotājs
Cauru garums	6.0
Iebūvēts temperatūras sensors	Jā
Saderināmi displeji	Garmin EchoMap, GPSMAP, Striker sērija
Līnijas savietojamība	Ģimenes pārziņotājs Garmin
Vadu tīkls	Ģimenes pārstāvis Garmin
Bezvadu savienojamība	Nav
Montāžas tips	Caur korpusu
Sertifikāti	CE
Anti Rotation Bolt Required	Jā
Kūļa pārklājuma leņķis	13x24°
CHIRP augstfrekvence	150-240 kHz
CHIRP zemfrekvence	85–165 kHz
Chirp Medium Frequency Range	85-165
Cylinder Spacer Included	Jā
Zvejas veids	Saldūdens, jūras ūdens
Hull Deadrise Max Angle Mounting	5
Installation Safety Gear Required	Aizsargbrilles, dzirdes aizsarglīdzekļi, putekļu maska
Iebūvēts ātruma sensors	Nē
Max Sd Card Capacity	32
Product Registration Url	my.garmin.com/registration
Izdošanas gads	2017.0
Sd Card Format	FAT32
Programmatūras atjaunināšanas metode	Ar atmiņas karti (nepieciešams Windows dator)
Transducer Installation Location Guidance	Aizkuņģa daļā, tuvu viduslīnijai, labajā bortā (ar griežņiem, kas griež pulksteņrādītāja virzienā), pirms pirmā pakāpiena (šķautņu korpusiem), pirms ķīļa (šķautņu ķīļiem), korpusa centrā (garajiem ķīļiem), attālumā no griežņiem un vārpām, bez turbulences zonas, pastāvīgi applūdinātā, pieejamā no iekšpuses, uz plaknas virsmas

Detailed description

Garmin GT15M-TH caurumāca pārveidotājs ir paredzēts laivu īpašniekiem un zvejniekiem, kuri meklē skaidru jūras dibena attēlojumu, precīzas zivju arkas un efektīvu mērķu atdalīšanu. Pieder pie Garmin CHIRP vidējas frekvences sondēm un piedāvā līdzsvarotu risinājumu vidēja lieluma kuģiem, īpaši zvejas un kruīza laivām.

CHIRP vidējas frekvences tehnoloģija un veiktspēja

GT15M-TH darbojas CHIRP vidējas frekvences joslā (85–165 kHz). Šī frekvenču josla nodrošina plašu pārklājumu un detalizētu mērķu izšķirtspēju. Ar 600 W jaudu šis pārveidotājs spēj sasniegt dziļumu līdz 365 metriem (1 200 pēdām) sālsūdenī un līdz 579 metriem (1 900 pēdām) saldūdenī, nodrošinot dziļuma un temperatūras datus. Tā kūļa leņķis 24°–16° (vai 24°–13°, atkarībā no avota) nodrošina efektīvu detektēšanu zem laivas. Šis CHIRP vidējas frekvences pozicionējums atšķiras no zemas frekvences sondēm (lielam dziļumam) vai augstas frekvences sondēm (detalizētai seklam dziļumam), padarot to daudzpusīgu dažādos piekrastes un mēreni augšņu zvejas apstākļos.

Caurumāca uzstādīšana un savietojamība

GT15M-TH caurumāca konstrukcija nodrošina iebūvēšanu līmenī, optimizējot sonāra veiktspēju, minimizējot pretestību un nodrošinot pastāvīgu kontaktu ar neaizšķidroto ūdeni. Bronzas korpuss ir piemērots dažādu korpusu materiālu izmantošanai, tostarp stikla šķiedrai, kompozītmateriāliem, tēraudam, alumīnijam un koksnei. Tas atbalsta sānsveres leņķus no 0° līdz 7° (versija bez slīpuma), 8° līdz 15° (versija ar 12° slīpumu) un 16° līdz 24° (versija ar 20° slīpumu), iespējams, nepieciešams korpusa slīpuma gabals, ja sānsveres leņķis ir lielāks par 5°. Integrācija ir vienkāršota ar 8 kontaktu savienotāju un Garmin pašidentifikācijas tehnoloģiju, kas nodrošina automātisku konfigurāciju ar savietojamiem kartogrāfijas ekrāniem. 6 metru (20 pēdu) kabelis vienkāršo savienojumu ar galveno ierīci.

Documentation

Type	Nom
	Notice d'installation - Instructions d'installation de la sonde Garmin GT15M-TH

Expert review

Pol CONIN

Digitālās attīstības atbildīgais

« Tehniskā analīze: Garmin GT15M-TH, universālā CHIRP caurlaides zonde »

Garmin GT15M-TH transduktors ir piemērots vidēja lieluma zvejas un kruīza laivu īpašniekiem, kas meklē līdzsvaru starp dziļuma noteikšanas iespējām un mērķu izšķirtspēju. Tā CHIRP vidus joslas (85–165 kHz) tehnoloģija nodrošina efektīvu kompromisu zivju un grunts struktūru noteikšanai līdz 365 m dziļumam sālsūdenī un 579 m saldūdenī. Šis pozicionējums to padara īpaši piemērotu piekrastes un daļēji jūras vidū esošiem pielietojumiem, kur nepieciešama labi pārklājots staru kūlis, bet nav nepieciešams 1 kW jaudas zondes ierobežojumi.

Izmantojot caurkorpusa montāžu, kaut arī prasa vairāk darba nekā aizmugures dēļa montāža, nodrošina optimālas sonāra darbības rādītājus, izvairoties no turbulences. GT15M-TH bronzas korpuss ir izturīgs un savietojams ar lielāko daļu korpusu materiālu, ieskaitot koku. Ir būtiski izvēlēties pareizo slīpuma leņķi (0°, 12° vai 20°) un, ja nepieciešams, izgatavot karena paklāju korpusiem ar lielāku slīpuma leņķi par 5°. Stikla šķiedras korpusiem ar serdi ir nepieciešama rūpīga montāžas atveres sagatavošana, lai novērstu ūdens iekļūšanu. Montāžas pozīcija jāizvēlas rūpīgi, tālu no dzenskrūvēm, ķīļiem un citiem turbulences avotiem, ideāli labajā borta pusē, kur dzenskrūves lāpstiņas kustās uz leju, nodrošinot tīru sonāra signālu.

Šis modelis izceļas ar savietojamību ar Garmin kartogrāfijas iekārtām pēc principa "iespraud un darbojas" pateicoties automātiskai identifikācijai, kas ievērojami vienkāršo ievadīšanu ekspluatācijā. Tas ir efektīvs risinājums tiem, kas prioritizē signāla kvalitāti un noturīgu caurkorpusa montāžu, necenšoties sasniegt lielākos dziļumus vai profesionālas augstfrekvences zvejas prasības.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

GNX™ 21: navigācijas instruments

Ref : 010-01142-10

423,88€

423,88€ ~~479,00€~~

ar PVN

En cours de réappro

Garmin

Reaktors 40 Kompakta hidrauliskās stūres sistēmas Reactor™ 40 Kompakta automātiskā stūres komplekts

Ref : 010-00705-06

1.355,74€

1.355,74€ ~~1.579,00€~~

ar PVN

Frequently asked questions

Need help? Contact us

Ko ir Garmin GT15M-TH un kam tas paredzēts?

Garmin GT15M-TH ir caurkorpusa (thru-hull) transduktors, kas paredzēts burāšanas entuziastiem un zvejniekiem. Tas nodrošina skaidru jūras dibena attēlu, precīzas zivju arkas un efektīvu mērķu atdalīšanu zem laivas.

Kādu zondes tehnoloģiju izmanto GT15M-TH pārveidotājs?

GT15M-TH izmanto CHIRP Mid-bande tehnoloģiju. Tas darbojas vidējo frekvenču diapazonā no 85 līdz 165 kHz, nodrošinot labu kompromisu starp plašu pārklājumu un detalizētu mērķu izšķirtspēju.

Kāda ir šī pārveidotāja jauda un maksimālā dziļuma ierobežojums?

Šis pārveidotājs ir 600 W jaudas. Tas spēj sasniegt līdz 365 metriem (1200 pēdu) dziļumu sālsūdenī un līdz 579 metriem (1900 pēdu) saldūdenī.

Kādus datus nodrošina GT15M-TH pārveidotājs?

GT15M-TH pārveidotājs nodrošina dziļuma un ūdens temperatūras datus.

Kāds ir šī transduktora staru kūļa leņķis?

GT15M-TH pārveidotājam ir staru kūlis ar leņķi 24°-16° (vai 24°-13° atkarībā no avota).

Vai GT15M-TH pārveidotājs ir piemērots zvejošanai saldūdenī un sālsūdenī?

Jā, GT15M-TH pārveidotājs ir piemērots gan saldūdens, gan jūras ūdens zvejai, ar atšķirīgām dziļuma iespējām atkarībā no vides (līdz 579 metriem saldūdenī un 365 metriem jūras ūdenī).

Vai šis pārveidotājs ir universāls dažādu zvejas veidu izmantošanai?

Jā, pateicoties CHIRP vidējās joslas pozīcijai, GT15M-TH ir daudzfunkcionāls. Tas nodrošina labu līdzsvaru starp mērķu segumu un izšķirtspēju, padarot to piemērotu dažādiem piekrastes un mēreni augsturienes zvejas apstākļiem.

Kāda veida instalācija ir nepieciešama GT15M-TH raidītājam?

GT15M-TH pārveidotājam ir nepieciešama caurkorpusa (thru-hull) instalācija, kas nozīmē, ka tas tiek montēts caur laivu korpusu, lai būtu līmenī ar ārējo korpusa virsmu.

Kādi rīki ir nepieciešami GT15M-TH pārnēsātāja uzstādīšanai?

Instalācijai nepieciešams:

3 mm (1/8 collas) urbis un elektriskā dziļurba 25 mm (1 colla) caururbis stikla šķiedras korpusiem 32 mm (1 1/4 collas) caururbis metāla korpusiem Smirgelpapīrs Maskēšanas lentes Jūras mastika Universālā spiedpoga (metāla korpusiem) Metālu fileja (metāla korpusiem) Epoksīds vai serdei atsegta korpusa hermētizācijas līdzeklis (stikla šķiedras korpusiem ar serdi) Brīvi izvēles kārtā: stikla šķiedras audums un sveķi (stikla šķiedras korpusiem ar serdi) Stiprinātājstīples

Kāda lieluma cauruma jāizurbj, lai uzstādītu pārveidotāju?

Ziņojuma korpusa no stikla šķiedras gadījumā nepieciešama 25 mm (1 collas) diametrā caurumu zāģa lāpstiņa. Metāla korpusiem nepieciešama 32 mm (1 1/4 collas) diametrā caurumu zāģa lāpstiņa.

Kādi ir svarīgākie apsvērumi, izvēloties montāžas vietu korpusā?

Transduktors jāuzstāda plaknē ar slīpumu ne lielāku par 6°, nepārtraukti iegremdētam tīkšā ūdenī (bez turbulences) un pietiekami priekšā no dzenskrūvēm un vārpām. Tam jāatrodas vismaz 600 mm (24 collas) attālumā no citiem transduktoriem un jābūt vertikālam, kad laiva ir kustībā. Uzstādīšanas vieta arī jābūt pieejamai no laivas iekšpuses.

Kā uzstādīt pārveidotāju stikla šķiedras korpusā ar serdi (cored-fiberglass)?

Montāža uz stikla šķiedras korpusa ar serdes slāni prasa serdes slāņa hermetizēšanu, lai novērstu ūdens iekļūšanu. Pēc pilotu cauruma izurbšanas, ārējās ādas un iekšējās serdes izgriešanas, serdes slāni ir jāhermetizē ar stikla šķiedru un sveķiem vai arī ar izlieto epoksīdu. Būtiski ir negriezt ārējo ādu, griežot iekšējo serdi.

Vai GT15M-TH pārveidotāju var uzstādīt korpusā ar lielu svērstības leņķi?

Jā, uz laivām ar virziena maiņas leņķi lielāku par 5°, ir jāizgatavo karēna bloks (nav pārdošanā), lai kompensētu leņķi un nodrošinātu, ka pārraidītājs būtu vertikāls.

Vai ir jāizvairās no kāda apvidus transduktora uzstādīšanai?

Jā, ir svarīgi izvairīties no novietojumiem, kas var radīt gaisa burbuļu veidošanos vai ūdens turbulentību, piemēram, aiz virāmām, starpsiju, savienojumu, ūdens iesūkšanas vai izplūdes vietām. Transduktors nedrīkst tikt montēts arī vienmotora kuģu dzenskrūves trajektorijā vai vietā, kur tas varētu vibrēt, ielaisties, būt velkam vai glabājam.

Vai GT15M-TH pārraides pārveidotājs ir savietojams ar visiem Garmin kartes zīmētājiem?

GT15M-TH pārveidotājs ir paredzēts, lai būtu savietojams ar Garmin kartes zīmētājiem, kas atbalsta CHIRP vidējās joslas tehnoloģiju. Var būt nepieciešams atjaunināt jūsu kartes zīmētāja programmatūru, lai nodrošinātu optimālu savietojamību un izmantotu visas funkcijas.

Kā atjaunināt GT15M-TH pārveidotāja programmatūru?

Lai atjauninātu programmatūru, jums ir jāielādē programmatūras pakete, kas atbilst jūsu kartes navigācijas ierīcei, no garmin.com/support/software/marine.html uz atmiņas karti (līdz 32 GB, noformētā FAT32 sistēmā) izmantojot Windows datoru. Pēc tam ievietojiet atmiņas karti kartes navigācijas ierīcē pēc tās pilnīgas iedarbināšanās un sekojiet ekrāna norādījumiem.

Kāda veida atmiņas karte ir nepieciešama programmatūras atjaunošanai?

Maksimālā atmiņas kartes ietilpība ir 32 GB, un tā jāformāta FAT32, lai varētu ielādēt jauno programmatūru un atjaunināt pārraides/attēlošanas iekārtu.

Vai es varu pasūtīt programmatūras atjauninājumu karti ar iepriekš ielādētu datu bāzi, ja man nav Windows datora?

Jā, ja Jums nav datora ar Windows operētājsistēmu, varat sazināties ar Garmin klientu atbalsta dienestu, lai pasūtītu iepriekš ielādētu programmatūras atjauninājumu karti.
