Raymarine

E70645-05

Element 9 HV — 9 collu GPS ekrāns ar Wi-Fi, CHIRP un HYPERVISION zondēšanu, HV-100+ zonde, bez kartogrāfijas

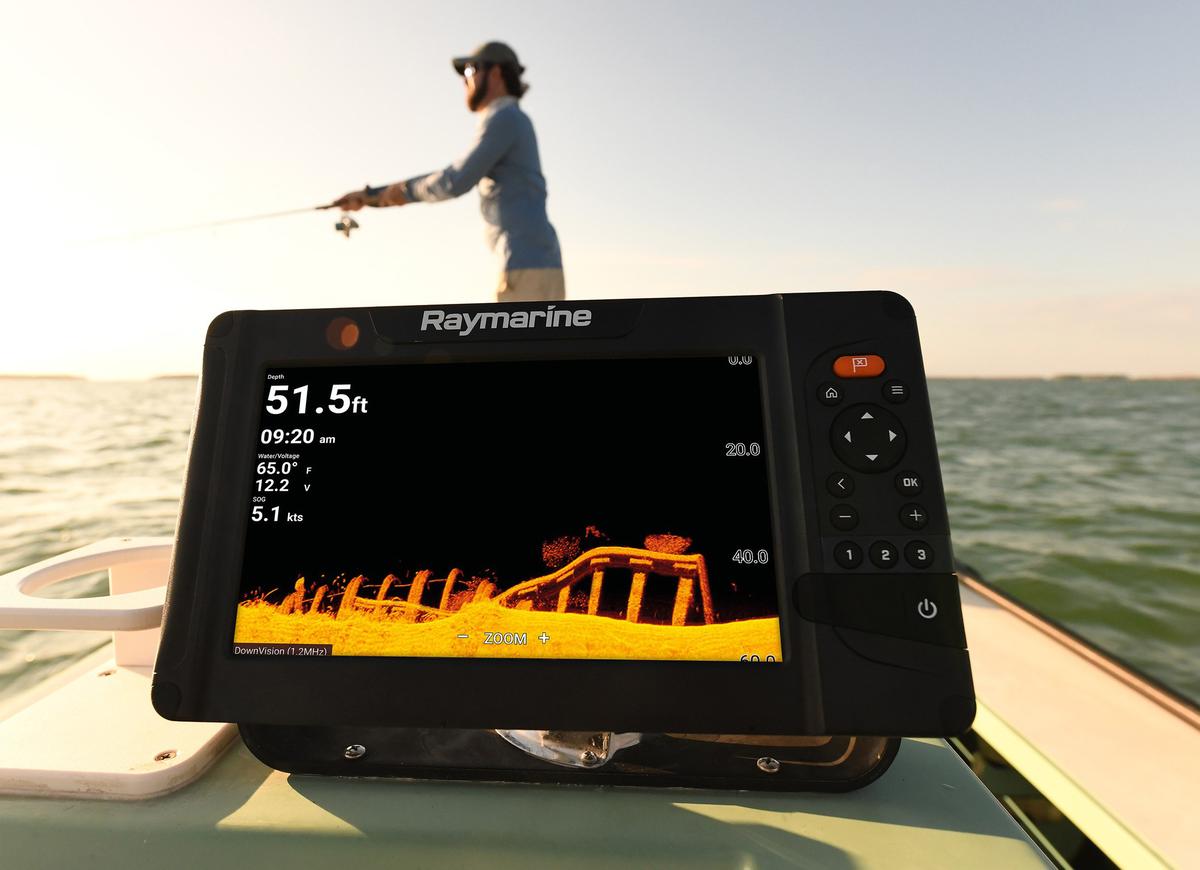

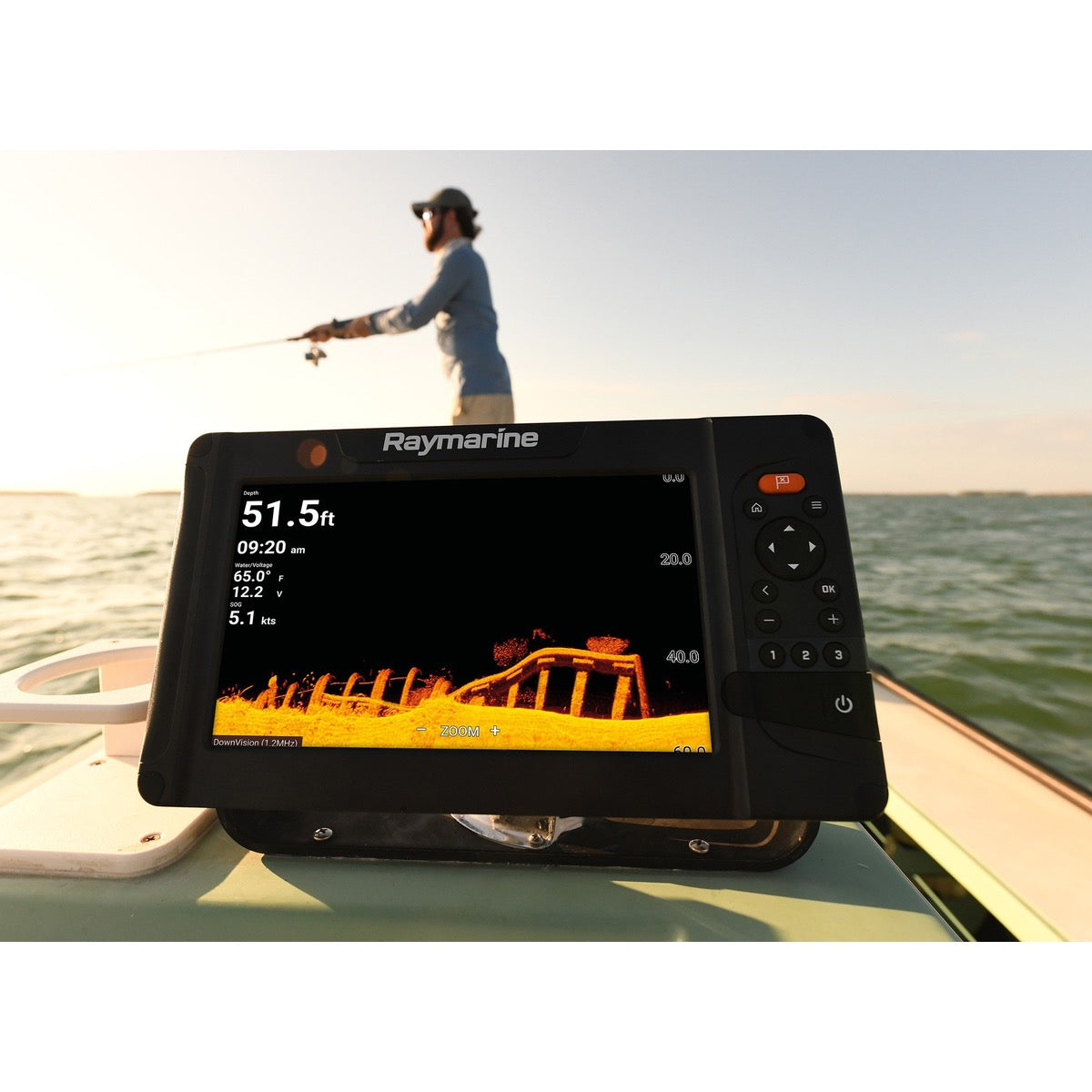

RAYMARINE Element 9 HV (E70645-05) ir 9 collu (23 cm) GPS ekrāns ar Wi-Fi, kurā iebūvēts CHIRP sonars un HyperVision tehnoloģija detalizētai zemūdens attēlošanai. Izstrādāts precīzai zivju un struktūru noteikšanai, to piegādā ar HV-100+ aizmugures montāžas sonaru un tajā nav iepriekš ielādētas kartes. Tas ir viena no progresīvākajām sonaru risinājumiem Element sērijā.

Public priceGet pro pricing

875,29€

875,29€ ~~1.014,00€~~

TTC Piegāde aprēķināta maksājuma brīdī.

Nav noliktavā

Free pickup point from €150 in France
Collection at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

thanks to our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Strāvas spriegums darbībai	12 V līdzstrāva
Darbības temperatūra	-25°C līdz +55°C
Maksimālais elektriskais patēriņš	20 W
Ekrāna sadalījuma skaits	3.0
Ieteicamais drošinātāja kalibrs	5 A
Atbalstītās zondes tehnoloģijas	CHIRP,DownVision,SideVision,HyperVision
Sonāra frekvences	200, 350, 1200
Produkta izmēri	286,50 mm (gar.) x 161 mm (augst.) x 62 mm (dziļ.)
Sonāra savienotāja tips	Raymarine 15 kontakti
Saderīgs ar ActiveTarget	Nē
Kartes savietojamība	LightHouse, Navionics, C-MAP
IP indekss	IPX7
Sonāra ierakstīšana	Jā
Līnijas savietojamība	NMEA 2000 (SeaTalkng), Wi-Fi
Elektriskā motora integrācija	Nē
Vadu tīkls	NMEA 2000 (SeaTalkng)
Iebūvēta GPS antena	Jā
Bezvadu savienojamība	Wi-Fi
Waypointu ietilpība	10 000 maršruta punkti
Montāžas tips	Kabes, iebūvētas
Sertifikāti	CE, EMC
NMEA 0183 pieslēgvietas	0.0
Ekrāna izšķirtspēja	800 x 480 pikseļi
Ekrāna tips	Krāsu LCD
Ekrāna spilgtums	1500 nits
Ekrāna izmērs	9
Skārienekrāns	Nē
Skatīšanās leņķis	50° (Augšā) / 60° (Lejā) / 70° (Kreisajā) / 70° (Labajā)
Programmatūras atjaunināšanas metode	Wi-Fi, SD karte
Vadu ieeja	Barošana, Zonde, NMEA 2000 (SeaTalkng)
Zvejas veids	jūra, ezers, vertikāli, vilkšana
Izdošanas gads	2019.0
Komplekta saturs	Displejs Element 9 HV, aizmugures panelis HV-100+, montāžas stiprinājums, iebūvējamā montāžas kārba, barošanas kabelis, dokumentācija
Pieejamie trauksmes signāli	Dziļuma brīdinājums, enkura brīdinājums, AIS brīdinājums, sprieguma brīdinājums, waypoint tuvuma brīdinājums
Maksimālā dziļuma ietilpība	274 m (CHIRP Konisks)
Cilvēks ūdenī (MOB) atbalsts	Jā
Maršrutu ietilpība	150 maršruti

Detailed description

Izstrādāts burāšanas entuziastiem un zvejniekiem, RAYMARINE Element 9 HV (aizsardzības numurs E70645-05) ir integrēta navigācijas un zemūdens izpētes sistēma ar attīstītām funkcijām. Tam ir 9 collu ekrāns un Wi-Fi savienojums, un tas apvieno GPS funkcionalitāti ar CHIRP zondēšanu un HyperVision tehnoloģiju.

HyperVision un CHIRP zondēšana

Element 9 HV izceļas ar integrēto zondēšanas sistēmu, kas izmanto CHIRP un HyperVision tehnoloģijas. CHIRP nodrošina uzticamu zivju un zemūdens struktūru noteikšanu. HyperVision (FLIR zīmols) ļauj iegūt augstas izšķirtspējas zemūdens attēlus, līdzīgi fotografijām. Šīs iespējas tiek optimizētas ar iekļauto aizmugures paneļa zondi HV-100+, kas nodrošina maksimālu detaļu sniegumu. Šī tehnoloģiju kombinācija padara Element 9 HV par atbilstošu rīku precīzai zvejas zonu noteikšanai, nodrošinot augstāku attēla skaidrību salīdzinājumā ar standarta CHIRP zondētājiem vien. Tas atšķiras no Element S sērijas, kas koncentrējas uz standarta zondēšanas funkcijām.

Navigācija un savienojamība

Kā kartogrāfijas ekrāns, Element 9 HV integrē GPS funkcionalitāti atrašanās vietas noteikšanai un maršrutu izveidei. Wi-Fi savienojums atvieglo programmatūras atjauninājumus un integrāciju ar citām mobilajām lietotnēm. Jāņem vērā, ka šis modelis tiek piegādāts bez iepriekš ielādētās kartogrāfijas, ļaujot lietotājam izvēlēties piemērotās jūras kartes savas navigācijas zonai. Šis pieeja nodrošina elastīgumu kartogrāfijas piegādātāju izvēlē un var samazināt sākotnējos izmaksas lietotājiem, kuri jau ir iegādājušies kartogrāfijas risinājumus vai izvēlas trešo pušu lietotnes.

Documentation

Type	Nom
	EN - Declaration de conformite - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Declaration de conformite - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Gabarit de montage - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	FR - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Gabarit de montage - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Gabarit de montage - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	FR - Notice d'installation - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Gabarit de montage - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie
	EN - Gabarit de montage - Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sonde HV-100+, sans cartographie

Expert review

Pol CONIN

Digitālās attīstības atbildīgais

« Tehniskā analīze: RAYMARINE Element 9 HV un HyperVision »

RAIMARINE Element 9 HV ir paredzēts jūrniekiem un zvejniekiem, kuri vēlas detaļainu zemūdens izsekošanu un intuitīvu lietotāja interfeisu. HyperVision tehnoloģijas integrācija ar aizmugurējā paneļa zondi HV-100+ nodrošina attēla izšķirtspēju par struktūrām un zivju bariem, kas pārsniedz parastos CHIRP sonāru iespējas. Tas ir būtisks priekškrasts un saldūdens zvejniecībai, kur dibena precīza lasīšana un mērķu identifikācija ir kritiski svarīga.

Šis modelis ir īpaši piemērots tiem, kas meklē augstas veiktspējas sonāru, nevis obligāti ieguldījumu sistēmā ar iepriekš ielādētām kartēm. Kartogrāfijas trūkums ļauj lietotājiem izvēlēties savu risinājumu — gan trešo pušu elektroniskās kartes ierīcē (jāiegādājas atsevišķi), gan navigācijas lietotni planšetē, kas savienota caur Wi-Fi. Tas nodrošina elastīgumu un var būt ekonomiskāka iespēja kā pamata aprīkojums vai sekundārais ekrāns, kas veltīts tikai sonāru.

Instalācijas ziņā HV-100+ zonde ir projektēta, lai tiktu montēta aizmugurējā paneļa konfigurācijā, kas ir parasta un salīdzinoši vienkārša lielākajai daļai atpūtas laivu. 9 collu displeja vienība ir ergonomiski izstrādāta, lai to varētu lietot jūras vidē. Tomēr ir kritiski svarīgi rūpīgi plānot zondes kabeļa maršrutu, lai samazinātu traucējumus un nodrošinātu optimālu veiktspēju. Pilnīgai integrācijai NMEA 2000 tīklā būs nepieciešams pārbaudīt savienojamības iespējas un nepieciešamos adapterus, kas pamata konfigurācijā nav detalizēti aprakstīti.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Element 9 HV — 9 collu GPS ekrāns ar Wi-Fi, CHIRP un HYPERVISION zondēšanu, HV-100+ zonde, bez kartogrāfijas

875,29€

875,29€ ~~1.014,00€~~

Complete your installation with

Complementary equipment

Cartographie Lighthouse Europe de l'Ouest

Raymarine

Lighthouse karšu komplekts Eiropas Rietumdaļai

Ref : R70794-WEU

206,86€

206,86€ ~~234,00€~~

ar PVN

Raymarine

MikroSD karte 32GB ar iepriekš ielādētu LightHouse kartogrāfiju Francijas zonai

Ref : R70794-FRA

143,02€

143,02€ ~~174,00€~~

ar PVN

Raymarine

Seatalk NG palaišanas komplekts

Ref : T70134

105,80€

105,80€ ~~132,00€~~

ar PVN

Raymarine

SeaTalk NG T-savienojums Raymarine

Ref : A06028

24,46€

24,46€ ~~30,00€~~

ar PVN

Raymarine

SeaTalk NG atzaro kabelis 1 metrs

Ref : A06039

40,80€

40,80€ ~~48,00€~~

ar PVN

Frequently asked questions

Need help? Contact us

Kāda ir atšķirība starp Raymarine Element 9 HV un Element S sēriju?

Element 9 HV izceļas ar CHIRP un HyperVision zondes tehnoloģiju integrāciju. Šī kombinācija nodrošina ultra augstas izšķirtspējas jūras dibena attēlus, līdzīgi fotogrāfijām, un ir optimizēta ar iekļauto HV-100+ aizmugures zondi. Element S sērija savukārt koncentrējas uz standarta zondes funkcionalitātēm.

Vai Raymarine Element 9 HV tiek piegādāts ar iepriekš ielādētām jūras kartēm?

Nē, Raymarine Element 9 HV modelis tiek piegādāts bez iepriekš ielādētas kartogrāfijas. Šāds risinājums ļauj lietotājam izvēlēties un iegādāties jūras kartes, kas atbilst viņa navigācijas zonai, nodrošinot elastīgumu kartogrāfijas piegādātāju izvēlē.

Ko ir HyperVision tehnoloģija un kādi ir tās priekšrocību?

HyperVision ir FLIR zīmola sonars ar ultra augstas izšķirtspējas tehnoloģiju, kas ļauj iegūt augstas izšķirtspējas attēlus no jūras dibena. Šie attēli ir augstas izšķirtspējas un līdzīgi fotoattēliem, kas atvieglo precīzu zivju un zemūdens struktūru identificēšanu. Šo tehnoloģiju optimizē HV-100+ sonda, kas iekļauta Element 9 HV komplektācijā.

Kāds tipa zonde tiek piegādāta ar Element 9 HV un kā to jāuzstāda?

Raymarine Element 9 HV tiek piegādāts ar aizmugures montāžas zondi HV-100+. Šī zonde ir paredzēta, lai tiktu uzstādīta laivas aizmugurējā daļā. Instalēšana ietver piemērota novietojuma izvēli, zondes montāžu, atbalsta konstrukcijas uzstādīšanu, pēc kā visa pārnēsātāja sistēma tiek piestiprināta un regulēta optimālas darbības nodrošināšanai. Pirms instalācijas pabeigšanas ir būtiski pārbaudīt zondi ūdenī.

Kādas ir nepieciešamās ierīces, lai uzstādītu aizmugurējās sienas zondi HV-100?

Montāžai aizmugures paneļa zondes HV-100, būs nepieciešami šādi rīki un materiāli:

Elektriskā urbja3 mm (1/8 collas) urbja iespraude6 mm (1/4 collas) urbja iespraude25 mm (1 collas) urbja iespraudeKrustenis atslēga13 mm (1/2 collas) plakanā atslēgaMarkierisLineāls vai mērlenteZīmuļuTīrīšanas līdzeklisTīrs drānsJūras kvalitātes hermētiskais blīvējums (polivinilhlorīds, neitrāls)Jāievēro, ka nedrīkst izmantot blīvējumu, kas satur acetātu vai silikoni, jo tie var sabojāt plastmasas detaļas.

Kā sagatavot montāžas šablonu Element 9 HV ekrāna uzstādīšanai?

Lai nodrošinātu, ka Element 9 HV ekrāna montāžas šablona atbilst pareizajām proporcijām, sekojiet šādiem soļiem, izmantojot Adobe Acrobat Reader:

Atveriet montāžas šablona dokumentu Acrobat Reader.Atveriet failu → Īpašības un pierakstiet lapas formātu.Atveriet failu → Drukāt.Drukāšanas dialoglodziņā atlasiet Īpašības un pārliecinieties, ka papīra formāts atbilst iepriekš pierakstītajam lapas formātam.Noklikšķiniet uz Labi, lai atgrieztos drukāšanas iestatījumu dialoglodziņā.Pārliecinieties, ka opcijas "Izmēra opcijas" un "Mērogošana" (atkarībā no situācijas) ir iestatītas uz "Reālais izmērs" vai "Nav".Pārliecinieties, ka opcija "Automātiska rotācija un lapas centēšana" vai "Automātisks portrets/ainava" (atkarībā no situācijas) nav atzīmēta.Izvēlieties atbilstošo orientāciju ("portrets" vai "ainava"), lai atbilstu šablona orientācijai.Pirms mainīt montāžas virsmu, pārliecinieties, ka drukātais šablons atbilst dokumentā norādītajiem mēriem.

Vai Raymarine Element 9 HV ir savietojams ar citām zondēm, izņemot HV-100+?

Raymarine Element 9 HV ir īpaši konstruēts darbībai ar HyperVision tehnoloģiju un ir optimizēts ar iekļauto HV-100+ aizmugures paneļa sondu. Lai nodrošinātu optimālu CHIRP un HyperVision zondes darbību, ieteicams izmantot piegādāto sondu vai citas pilnībā saderīgas sondes ar Raymarine HyperVision tehnoloģiju.

Kā reģistrēt savu Raymarine Element 9 HV produktu, lai saņemtu pilnu garantiju?

Lai reģistrētu savas Raymarine iekārtas īpašumu un nodrošinātu pilnu garantijas apmaksas priekšrocības, jums ir jāapmeklē Raymarine tīmekļa vietne www.raymarine.com un jāreģistrējas tiešsaistē. Ir svarīgi saglabāt iepakojuma svītrkoda etiķeti, jo tajā norādīts sērijas numurs, kuru nepieciešams ievadīt reģistrācijas laikā.
