Pack de réalité augmentée comprenant une caméra IP CAM300, un module AR200, dorsale STNG 1 m, raccord en T et câble Raynet de 10 m

Ce pack de réalité augmentée Raymarine T70581 combine la caméra IP CAM300 et le module AR200 pour projeter des cibles AIS, waypoints et objets cartographiques sur les écrans Axiom (LightHouse 4.2+). La caméra CAM300, dotée d'un capteur 3 MP et d'une vision IR de 10 m, est logée dans un boîtier IP66. Le pack inclut la caméra CAM300, le module AR200, une dorsale STNG 1 m, un raccord en T et un câble Raynet de 10 m.

Public priceGet pro pricing

1.554,00€

TTC Piegāde aprēķināta maksājuma brīdī.

Noliktavā

Free pickup point from €150 in France
Collection at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

thanks to our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Strāvas spriegums darbībai	10.8 - 15.6
Darbības temperatūra	-30 à +60
Maksimālais elektriskais patēriņš	1.8
Tipisks elektriskais patēriņš	1
Produkta platums	59.5
Produkta augstums	52.9
Produkta dziļums	59.5
IP indekss	IP66
Vadu tīkls	NMEA 2000,Ethernet,PoE
Montāžas tips	Montage en surface
Galvenā straumes izšķirtspēja	2304 x 1296 (3 MP)
Straumēšanas protokols	ONVIF Profile S
Sensora izmērs	1/4
Sensora tips	CMOS
Objektīva fokālais garums	1.8
Skatīšanās leņķis	125° (H) x 70° (V)
Nakts redzes iespēja	Oui (Infrarouge, portée 10 m)
Saderīgās sistēmas	Écrans Raymarine Axiom (LightHouse 4.2 ou ultérieur)

Detailed description

Le pack de réalité augmentée Raymarine T70581 est une solution complète pour les utilisateurs d'écrans Axiom souhaitant enrichir leur expérience de navigation. Il intègre la mini-caméra IP jour/nuit CAM300 et le capteur AR200, permettant de transformer votre écran Axiom en un système d'observation vidéo doté de capacités de réalité augmentée. La caméra CAM300 est conçue pour la surveillance des angles morts, le contrôle de l'équipage ou l'enregistrement des activités de pêche, offrant une vision claire et détaillée.

Capacités vidéo et de réalité augmentée

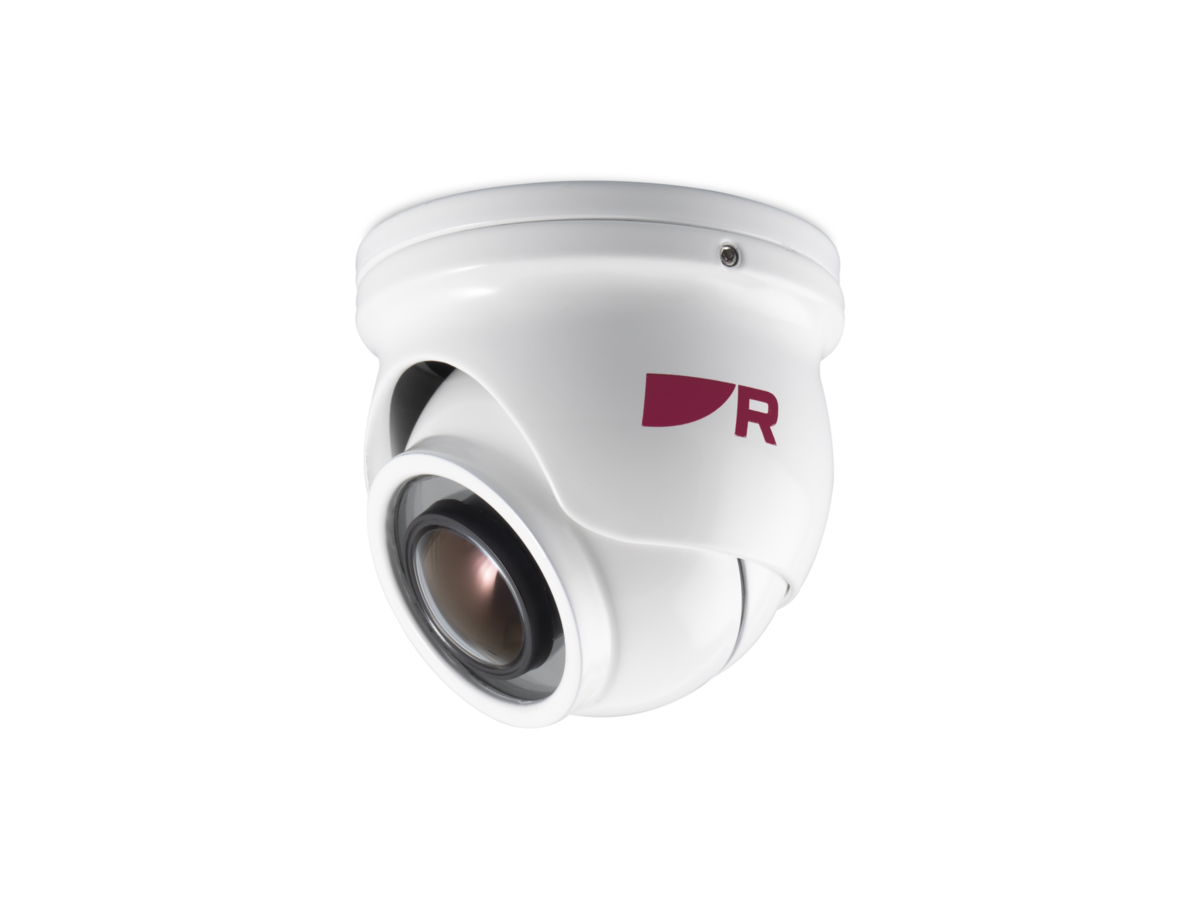

La caméra CAM300 est équipée d'un capteur CMOS de 3 MP, délivrant une résolution allant jusqu'à 2304 x 1296 pixels (3MP) avec un champ de vision standard de 125° HFOV x 70° VFOV. Elle intègre six émetteurs infrarouges de 850 nm pour une visibilité à faible luminosité jusqu'à 10 mètres. Le traitement vidéo s'effectue via un codec H.264 en double flux, avec une fréquence d'images de 25 images/s. Associée au capteur Raymarine AR200, la fonction ClearCruise Augmented Reality superpose en temps réel les cibles AIS, les points de route et les objets cartographiques directement sur l'affichage vidéo de l'écran Axiom, facilitant ainsi la prise de décisions de navigation.

Installation et robustesse

La CAM300 est une caméra ultra-compacte, avec un diamètre de base de 59,5 mm et une hauteur de 52,9 mm, pour un poids de 0,420 kg, ce qui lui permet de s'intégrer discrètement sur votre navire. Elle peut être alimentée directement en 12 V CC (plage de fonctionnement de 10,8 V CC à 15,6 V CC) avec une consommation nominale de 1 W (1,8 W maximum avec les LED actives) ou via Power over Ethernet (POE). Son boîtier robuste est certifié IP66, garantissant une protection contre l'eau et la poussière pour des installations marines sur et sous le pont. La caméra est compatible avec les écrans Axiom fonctionnant sous LightHouse 4.2 ou une version ultérieure et permet de visualiser jusqu'à 4 flux vidéo CAM300 simultanément sur un seul écran.

Documentation

Type	Nom
	EN - Fiche technique
	FR - Fiche technique

Expert review

« Optimisation de la navigation avec la réalité augmentée Raymarine »

Ce pack Raymarine, intégrant la caméra CAM300 et le module AR200, est une solution pertinente pour les navigateurs souhaitant une amélioration significative de leur conscience situationnelle. L'apport majeur réside dans la réalité augmentée ClearCruise, qui projette les informations essentielles (cibles AIS, waypoints, objets cartographiques) directement sur le flux vidéo. Cette superposition visuelle simplifie l'interprétation des données de navigation, particulièrement en zones encombrées ou par visibilité réduite, où l'identification rapide des dangers potentiels est cruciale.

L'installation de la CAM300 est facilitée par sa compatibilité avec une alimentation 12 V CC directe ou via Power over Ethernet (PoE), offrant une flexibilité pour le câblage. Le module AR200 s'intègre au réseau SeaTalkNG (STNG), ce pack incluant d'ailleurs la dorsale et le raccord en T nécessaires, ainsi qu'un câble Raynet de 10 m pour la connexion Ethernet. Il est impératif d'utiliser un écran Raymarine Axiom avec LightHouse 4.2 ou une version ultérieure pour exploiter pleinement les fonctionnalités de réalité augmentée. La petite taille de la caméra (59,5 mm de diamètre) permet une intégration discrète sur le bateau, tout en offrant une protection IP66 adaptée à l'environnement marin.

Ce système est particulièrement adapté aux navires de plaisance où la complexité de navigation augmente. Il permet non seulement une surveillance des angles morts, mais aussi une aide précieuse à la manœuvre et à la reconnaissance d'objets ou de points d'intérêt en mer. Pour les propriétaires de bateaux de pêche, la capacité d'enregistrement et de surveillance des activités depuis la barre ajoute une valeur fonctionnelle.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Pack de réalité augmentée comprenant une caméra IP CAM300, un module AR200, dorsale STNG 1 m, raccord en T et câble Raynet de 10 m

1.554,00€

Complete your installation with

Complementary equipment

Raymarine

AIS 700 klase B ar iebūvētu VHF antenas sadalītāju

Ref : E70476

1.305,60€

1.305,60€ ~~1.434,00€~~

Raymarine

Pakete i50 un i60 Vēja, Ātruma, Dziļuma

Ref : E70153

2.096,68€

2.096,68€ ~~2.220,00€~~

Frequently asked questions

Need help? Contact us

Qu'est-ce que le pack de réalité augmentée Raymarine T70581 ?

Le pack Raymarine T70581 est une solution complète pour les utilisateurs d'écrans Axiom. Il comprend une caméra IP CAM300 et un capteur AR200. Ce pack permet de transformer votre écran Axiom en un système d'observation vidéo doté de capacités de réalité augmentée ClearCruise, superposant des informations de navigation sur l'image vidéo en temps réel.

Quelles sont les principales utilisations de la caméra CAM300 incluse dans ce pack ?

La caméra CAM300 est conçue pour la surveillance des angles morts, le contrôle de l'équipage ou l'enregistrement des activités de pêche. Elle offre une vision claire et détaillée depuis la barre grâce à son capteur vidéo HD.

Quelle est la résolution maximale de la caméra IP CAM300 ?

La caméra IP CAM300 est équipée d'un capteur CMOS de 3 MP, lui permettant de délivrer une résolution maximale de 2304 x 1296 pixels.

La caméra CAM300 peut-elle fonctionner dans l'obscurité ou en basse lumière ?

Oui, la caméra CAM300 intègre six émetteurs infrarouges de 850 nm. Ces émetteurs lui confèrent une excellente visibilité à faible luminosité, avec une portée efficace allant jusqu'à 10 mètres.

Quel est le champ de vision de la caméra CAM300 ?

La caméra CAM300 offre un champ de vision standard de 125° en horizontal (HFOV) et 70° en vertical (VFOV), grâce à son objectif de 1,8 mm.

Combien de flux vidéo de la CAM300 peuvent être visualisés simultanément sur un écran Axiom ?

Vous avez la possibilité de visualiser jusqu'à 4 flux vidéo provenant de caméras CAM300 simultanément sur un seul écran Raymarine Axiom.

Quelle est la fréquence d'images de la vidéo capturée par la CAM300 ?

La caméra CAM300 capture des vidéos à une fréquence d'images de 25 images par seconde (fps).

Quel codec vidéo est utilisé par la caméra CAM300 ?

La caméra CAM300 utilise le codec H.264 pour le traitement vidéo. Elle est également capable de fournir un double flux vidéo.

Que permet le capteur AR200 inclus dans le pack ?

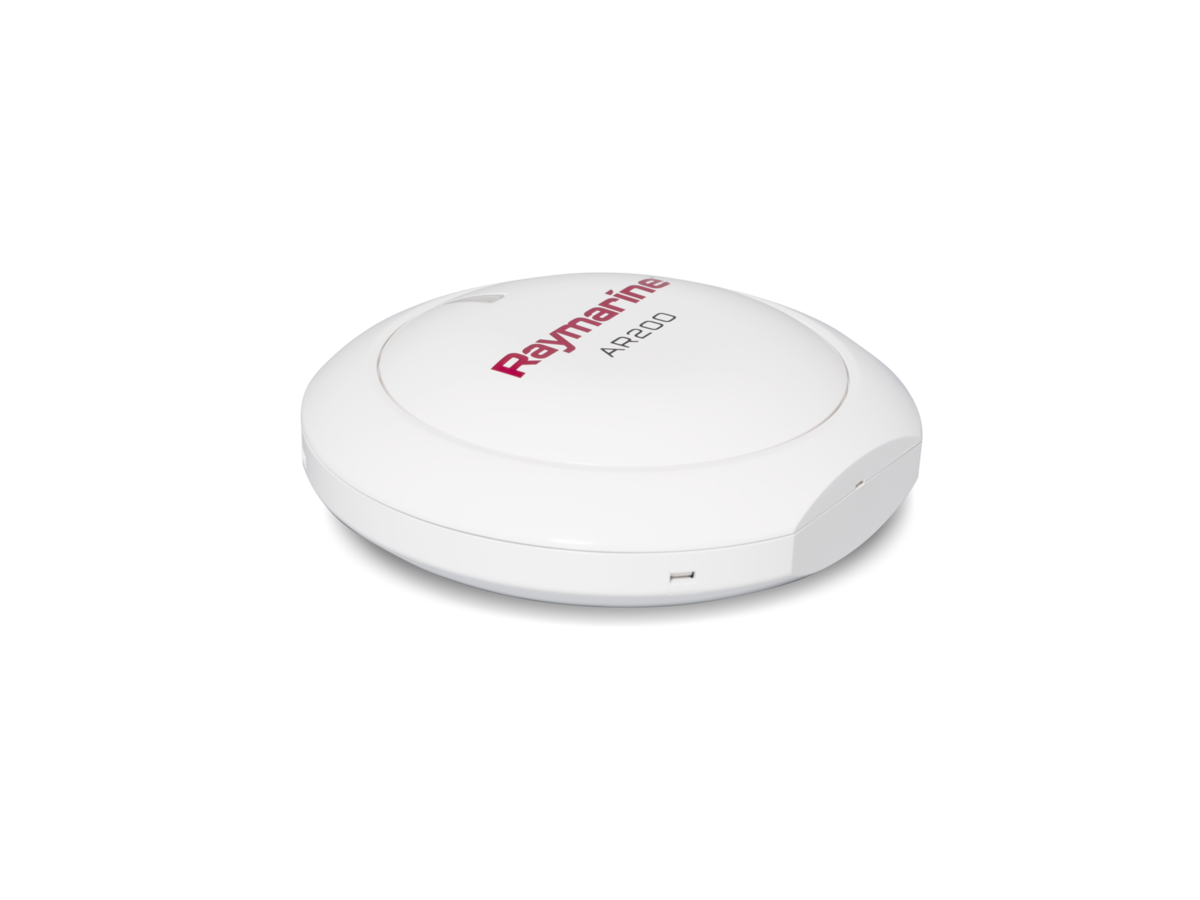

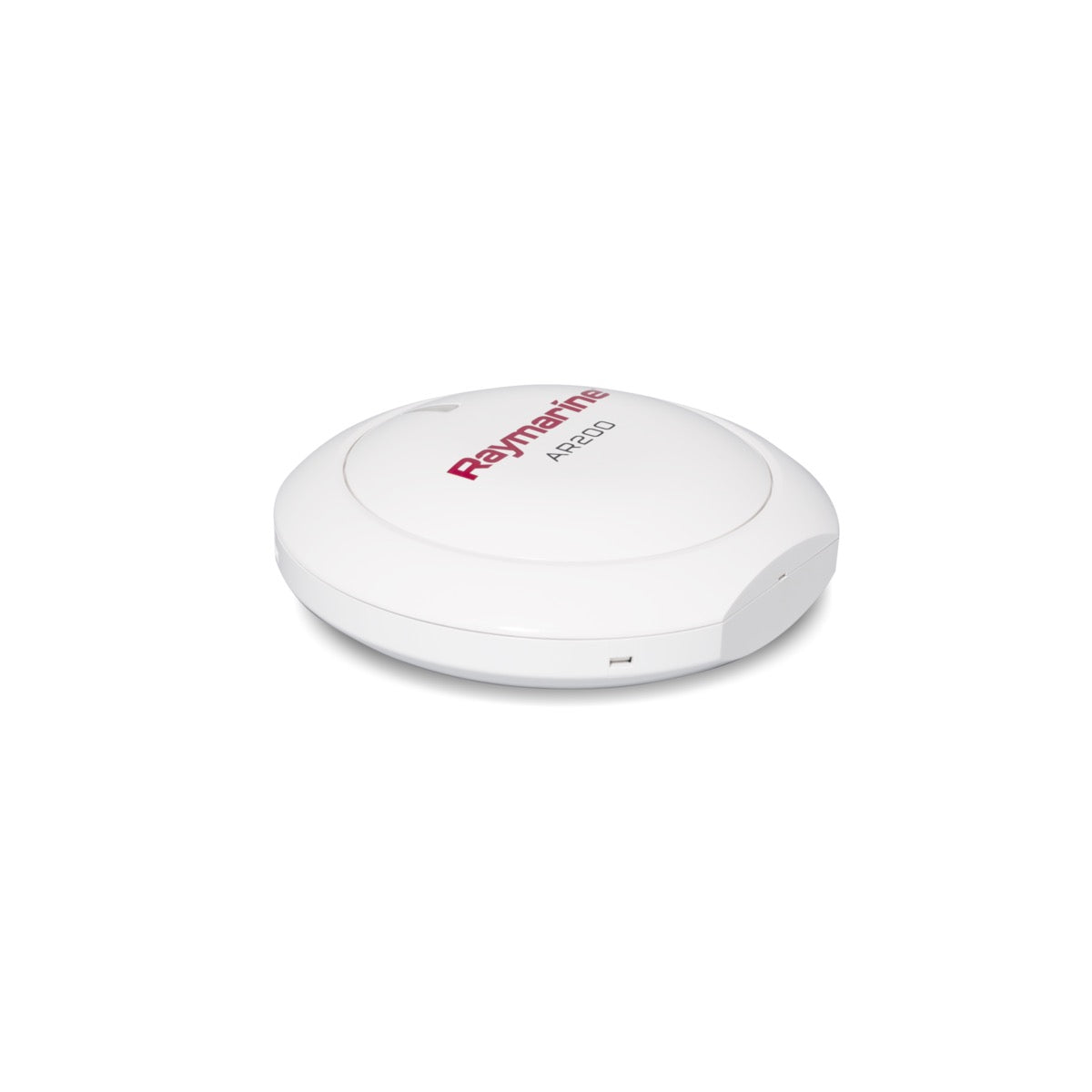

Le capteur Raymarine AR200 active la fonction ClearCruise Augmented Reality. Cette fonctionnalité superpose en temps réel les cibles AIS, les points de route et les objets cartographiques directement sur l'affichage vidéo de l'écran Axiom, ce qui aide à la prise de décisions de navigation.

Le pack inclut-il tous les câbles nécessaires pour la connexion ?

Oui, le pack T70581 est livré avec les composants de câblage essentiels pour l'installation. Il comprend une dorsale SeaTalkNG de 1 mètre, un raccord en T SeaTalkNG et un câble Raynet de 10 mètres.

Quelles sont les dimensions physiques de la caméra CAM300 ?

La caméra CAM300 est ultra-compacte. Ses dimensions sont un diamètre de base de 59,5 mm et une hauteur de 52,9 mm. Son poids est de 0,420 kg.

Comment la caméra CAM300 peut-elle être alimentée ?

La caméra CAM300 peut être alimentée de deux façons :

Directement en 12 V CC via un câble d'alimentation.Par Power over Ethernet (POE), ce qui permet l'alimentation et la transmission des données via un seul câble.

Quelle est la consommation électrique de la caméra CAM300 ?

La consommation électrique nominale de la caméra CAM300 est de 1 W sous 12 V CC. Sa consommation maximale atteint 1,8 W lorsque les LED infrarouges sont actives.

Quel est le niveau d'étanchéité de la caméra CAM300 ?

La caméra CAM300 est dotée d'un boîtier robuste certifié IP66. Cette certification garantit une protection complète contre la poussière et les jets d'eau puissants, la rendant adaptée aux installations marines sur et sous le pont.

La caméra CAM300 peut-elle être installée dans des environnements avec des températures extrêmes ?

Oui, la caméra CAM300 est conçue pour fonctionner dans une large plage de températures. Sa température de fonctionnement est spécifiée de -30°C à +60°C.

Est-il possible d'ajuster l'orientation de l'image vidéo de la CAM300 après l'installation ?

Oui, la caméra CAM300 intègre des fonctions de basculement et d'inversion de l'image. Cela permet de corriger l'orientation de la vidéo pour des installations "tête en haut" ou "tête en bas", ou pour des applications de système vidéo inversé.

Avec quels écrans multifonctions Raymarine ce pack est-il compatible ?

Ce pack de réalité augmentée est spécifiquement compatible avec les écrans multifonctions Raymarine Axiom.

Quelle version du logiciel LightHouse est requise pour utiliser ce pack avec un écran Axiom ?

Pour utiliser ce pack de réalité augmentée, les écrans Raymarine Axiom doivent fonctionner sous la version LightHouse 4.2 ou une version ultérieure du logiciel.

Le pack est-il compatible avec d'autres marques d'écrans ou de systèmes de navigation ?

Le pack de réalité augmentée Raymarine T70581 est spécifiquement conçu pour les écrans Raymarine Axiom. Les informations techniques fournies ne mentionnent pas de compatibilité avec d'autres marques d'écrans ou de systèmes de navigation.
