Module en Dieptemeter StructureScan® 3D

De StructureScan® 3D-module van NAVICO is een geavanceerde onderwaterbeeldoplossing die werkt met multi-bundel sonar-technologie. Het biedt vissers een gedetailleerd driedimensionaal zicht op vissen, structuren en de contouren van de zeebodem, met een 180-graden-onderzoek onder het schip.

Dit systeem integreert verschillende sleutelfuncties voor geoptimaliseerde onderwaterdetectie:

Een driedimensionaal zicht op structuren en vissen.

De SelectScan™ Target Identification-functie die automatisch schaduwen werpt op visverstopplekken en zwevende doelen in een contrasterende kleur.

Multibundel-sonarbeeldvorming voor een uitgebreide dekking.

De StructureScan® 3D-module werkt op een frequentie van 455 kHz voor de SideScan- en Downscan-functionaliteit.

Het maximale bereik van de SideScan is 365 meter in totaal, wat neerkomt op 182 meter aan elke kant van de boot.

In Downscan-modus kan het systeem een maximale diepte van 60 meter bereiken.

Voor optimale efficiëntie en maximale detectieprestaties wordt een vaarsnelheid van 16 km/u of lager aanbevolen.

Het systeem kan bij hogere snelheden werken, hoewel de optimale prestaties worden behaald bij lagere snelheden:

SideScan: Maximale snelheid 56 km/u, met objectmarkering tot 24 km/u.
Downscan: Maximale snelheid 88 km/u, met objectmarkering tot 56 km/u.

De set bevat de volgende onderdelen:

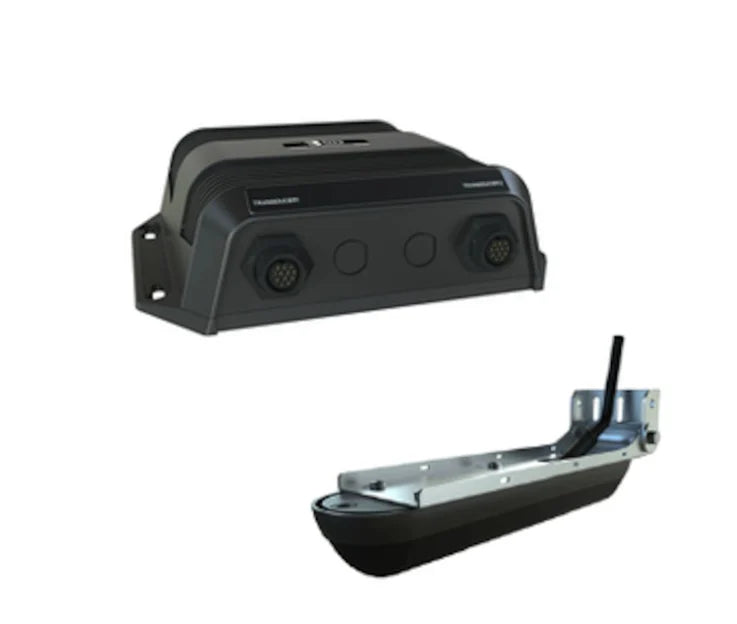

De StructureScan® 3D-module. Montageschroeven. Een Ethernetkabel van 4 meter (15 ft). Een voedingskabel van 2 meter (6,6 ft). Een zekering met zekeringhouder. De StructureScan® 3D-transducer.

De StructureScan® 3D-module is CE-gecertificeerd (conform de EMC-richtlijn 2014/30/EU) en voldoet aan Radiocommunicatiestandaard niveau 2 (2008).

De voedings-LED geeft de systeemstatus aan:

UIT: Geen voeding.AAN - Rood: Het systeem is bezig met opstarten.AAN - Groen: Het systeem functioneert normaal.KNIPPEREND Rood/ Groen: Geeft een softwarefout aan, waarvoor een herstart van de unit noodzakelijk is.

De LED op de transducer geeft de bedrijfstoestand aan:

UIT: De dieptemeter is niet operationeel.KNIPPEREND (elke seconde) - Groen: Het systeem zoekt naar een bodemsignaal.AAN - Groen: Het systeem is operationeel en heeft een bodemsignaal gedetecteerd.

De functie SelectScan™ Target Identification zorgt ervoor dat vis- en zwevende doelen automatisch worden gearceerd in een contrasterende kleur, waardoor ze gemakkelijker te detecteren en te identificeren zijn op het scherm.

De StructureScan® 3D-module is ontworpen om te integreren met de volgende compatibele multifunctionele schermen:

Lowrance HDS Gen3Simrad NSS Evo2Simrad NSS Evo3Simrad NSO Evo2

Nee, de StructureScan® 3D is specifiek compatibel met de Lowrance HDS Gen3-serie, Simrad NSS Evo2, NSS Evo3 en NSO Evo2. Hij is ontworpen voor een naadloze integratie met deze systemen.

Voor de installatie van de transducer heeft u het volgende gereedschap en materialen nodig (niet inbegrepen):

Een boormachine.Een schroevendraaier (kruiskop).Passende boormachines.Een hoogwaardig maritiem afdichtmiddel voor gebruik boven of onder de waterlijn.

De StructureScan® 3D-transducer kan worden gemonteerd op de spiegel van de boot of direct op de kiel. De meegeleverde montagekit is geschikt voor deze montagetypes.

Voor de doorvoer van de kabel van de transducer door de romp is een boordiameter van 33 mm (1,3 inch) vereist.

De meegeleverde bevestigingskit bevat:

3 bevestigingsschroeven voor de achtersteven #10 x 1-1/4".3 platte ringen #10 voor bevestigingsschroeven op de achtersteven.1 bevestigingsbout voor de beugel M6 x 40 mm.1 bevestigingsring voor de beugel M6.1 M6-rubberveerring voor bevestiging van de beugel.1 M6-nylonborgmoer voor bevestiging van de beugel.6 bevestigingsschroeven voor de dieptemeter M4 x 8 mm.6 bevestigingsringen voor de dieptemeter M4.2 kabelbinders.

Ja, het is verplicht om een hoogwaardig maritiem hecht- en afdichtingsproduct te gebruiken bij alle installaties van de transducer, zowel boven als onder de waterlijn, om de waterdichtheid en bescherming te waarborgen.

Als de dieptemetergegevens leeg lijken of dezelfde kleur hebben, probeer dan het contrast van uw scherm te verlagen of de kleurenpalet voor de weergave van de dieptemeter aan te passen.
