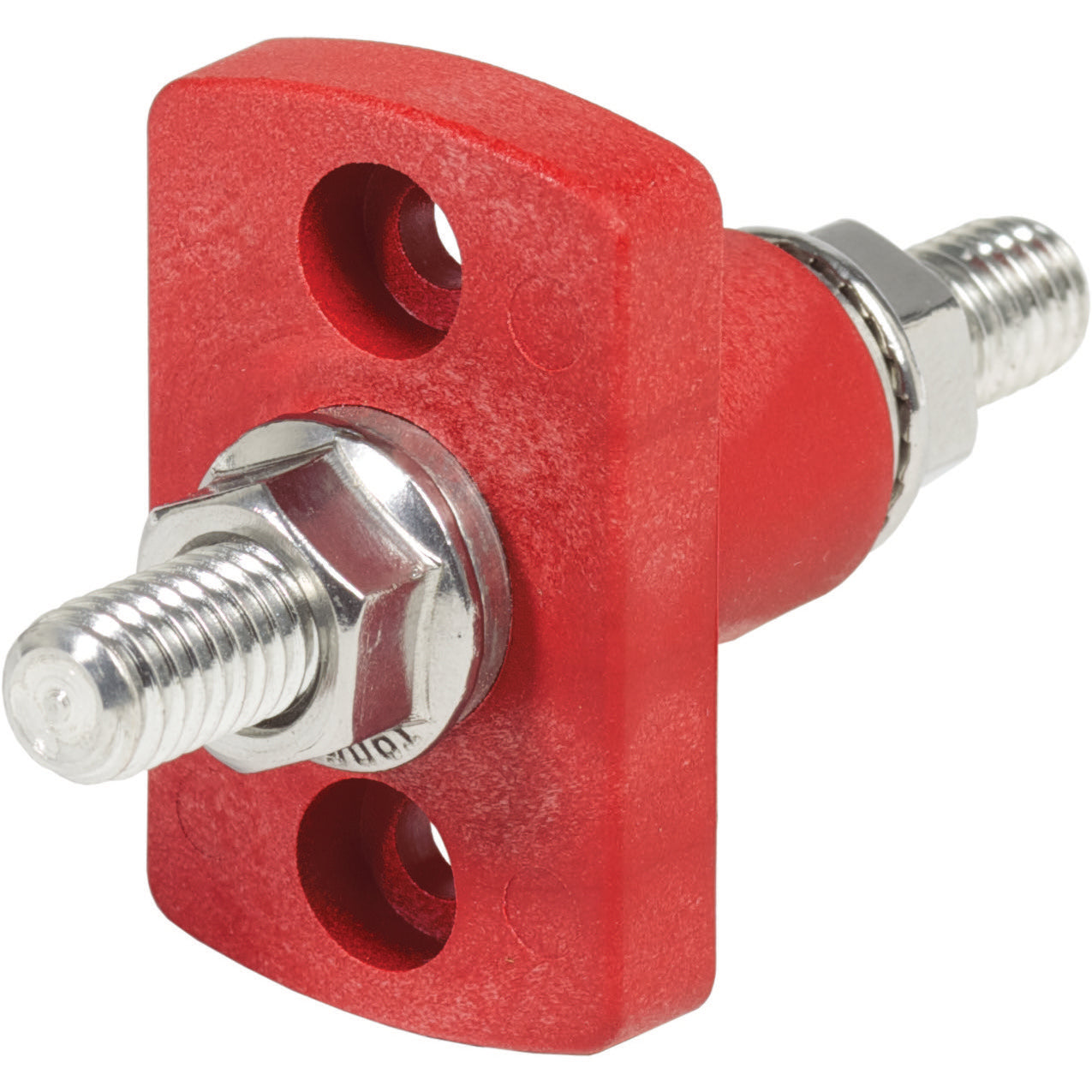

Connecteur traversant - Goujons 3/8"-16 (Rouge)

Un connecteur passe-cloison est un dispositif électrique conçu pour permettre le passage sécurisé et étanche de câbles électriques à travers une cloison, une paroi, une coque ou un pont. Il protège le câble des frottements et des dommages mécaniques, tout en maintenant l'intégrité structurelle et l'étanchéité de la surface traversée.

Le connecteur passe-cloison BLUE SEA 2204-BSS est utilisé pour faciliter le passage sécurisé de câbles à courant élevé à travers les coques, ponts et cloisons des navires. Il élimine le frottement du câble contre la structure et assure un soulagement de tension, ce qui contribue à la longévité et à la fiabilité de l'installation électrique à bord.

Ce modèle spécifique, le BLUE SEA 2204-BSS, est de couleur rouge.

Le connecteur 2204-BSS est fabriqué avec des matériaux robustes et résistants à la corrosion. Ses goujons sont en alliage de cuivre étamé pour une excellente conductivité et résistance, tandis que sa base est en thermoplastique renforcé (Zytel PA66 FR50NC010) pour une isolation et une durabilité optimales.

L'indice de protection IP66 signifie que ce connecteur est entièrement protégé contre la poussière (premier chiffre 6) et qu'il est capable de résister aux jets d'eau puissants provenant de n'importe quelle direction (deuxième chiffre 6). Cela le rend particulièrement adapté aux environnements marins où l'exposition à l'eau est courante.

Les goujons en alliage de cuivre étamé offrent plusieurs avantages. L'étamage améliore la résistance à la corrosion, un facteur crucial dans les environnements marins salins. Il assure également une excellente conductivité électrique et une meilleure durabilité des connexions par rapport à des matériaux non étamés.

Oui, ce connecteur est conçu pour résister aux environnements marins difficiles. Il est doté de goujons en alliage de cuivre étamé résistants à la corrosion, d'une base en thermoplastique renforcé et d'un indice de protection IP66, le protégeant contre la poussière et les jets d'eau puissants.

Le soulagement de tension intégré dans la conception de ce connecteur aide à prévenir les contraintes mécaniques sur les câbles et leurs connexions. En réduisant la tension exercée sur le point de connexion, il minimise le risque de rupture de câble ou de desserrage des bornes, augmentant ainsi la fiabilité et la sécurité de l'installation électrique.

Ce connecteur passe-cloison BLUE SEA 2204-BSS a une capacité de courant continu maximale de 250 ampères (250A DC).

Le connecteur 2204-BSS est conçu pour supporter une tension maximale de 48 volts en courant continu (48V DC).

Ce connecteur utilise des goujons de taille 3/8"-16 UNC. Cela signifie un diamètre de 3/8 de pouce avec un pas de filetage de 16 filets par pouce (Unified National Coarse).

Oui, absolument. Avec une tension maximale de 48V DC, ce connecteur est parfaitement adapté et sécuritaire pour une utilisation dans les systèmes électriques marins de 12V et 24V.

Non, ce connecteur est spécifiquement conçu pour les applications en courant continu (DC) avec une tension maximale de 48V DC. Il n'est pas recommandé ni certifié pour une utilisation avec des systèmes en courant alternatif (AC).

Ce connecteur est particulièrement adapté aux installations nécessitant le passage de câbles à courant élevé, comme celles des guindeaux, des winchs électriques et d'autres équipements électriques marins exigeants.

Pour l'installation du connecteur 2204-BSS, un trou de scie cloche d'un diamètre de Ø 24mm ou Ø 7/8" (.875") est recommandé.

La large face de montage du connecteur permet l'utilisation d'un joint ou d'un scellement approprié pour assurer une installation étanche. Il est recommandé d'utiliser un mastic marin ou un joint d'étanchéité compatible avec l'environnement marin pour sceller le pourtour du connecteur une fois installé.

Le couple de serrage recommandé pour les goujons de ce connecteur est de 11.3 Nm (Newton-mètres) ou 100 in-lb (pouces-livres). Respecter ce couple assure une connexion électrique stable et sécurisée.

Ce passe-cloison est conçu pour les câbles à courant élevé. Les câbles doivent être munis de cosses à œil ou de bornes adaptées aux goujons de taille 3/8"-16 UNC pour une connexion correcte et sécurisée.

Pour l'installation, vous aurez généralement besoin :

D'une scie cloche de Ø 24mm ou Ø 7/8" pour percer le trou de montage. D'une clé dynamométrique pour appliquer le couple de serrage recommandé de 11.3 Nm (100 in-lb) sur les goujons. D'une clé ou douille adaptée aux goujons 3/8"-16. De mastic marin ou d'un joint d'étanchéité pour assurer l'étanchéité.

L'épaisseur maximale de la cloison dépendra de la longueur disponible des goujons une fois le connecteur monté et des accessoires de connexion (cosses, rondelles, écrous) utilisés. Le dessin technique indique une longueur totale de goujon d'environ 79.4 mm (3.13 pouces). Il est essentiel de s'assurer qu'il reste suffisamment de filetage pour fixer solidement les câbles des deux côtés de la cloison.
