Interrupteur à levier WeatherDeck® DPDT - MARCHE-ARRÊT-MARCHE

Cet interrupteur DPDT (Double Pôle Double Throw) est conçu pour contrôler deux circuits indépendants simultanément ou pour basculer un circuit unique entre deux états ou sources d'alimentation distinctes. Il offre trois positions : MARCHE (position 1), ARRÊT (position centrale), et MARCHE (position 2), permettant une grande flexibilité dans la gestion des équipements électriques à bord.

DPDT signifie Double Pôle Double Throw. Cela indique que l'interrupteur peut contrôler deux circuits (double pôle) et que chaque circuit peut être connecté à l'une des deux positions de sortie (double throw), en plus d'une position d'arrêt centrale. Cette configuration permet une commutation complexe et polyvalente.

La qualification "WeatherDeck®" signifie que l'interrupteur est spécifiquement conçu par Blue Sea Systems pour résister aux conditions rigoureuses des environnements marins. Cela inclut une protection contre l'eau salée, les éclaboussures, les UV et les vibrations, assurant une performance fiable même exposé aux éléments.

Cet interrupteur DPDT offre trois positions distinctes :

Une position MARCHE (activée dans un sens)Une position ARRÊT (centrale, désactivée)Une autre position MARCHE (activée dans l'autre sens)Cela permet de choisir entre deux fonctions ou sources d'alimentation, ou d'activer/désactiver un système.

Cet interrupteur à levier est de type maintenu. Cela signifie que le levier reste dans la position sélectionnée (MARCHE ou ARRÊT) jusqu'à ce qu'il soit manuellement déplacé vers une autre position. Il ne revient pas automatiquement à la position centrale ou d'arrêt.

Oui, cet interrupteur de la série WeatherDeck® bénéficie d'une protection IP67 pour sa façade lorsqu'il est correctement installé. Cela signifie qu'il est protégé contre la poussière et l'immersion temporaire dans l'eau, le rendant parfaitement adapté aux environnements marins exposés.

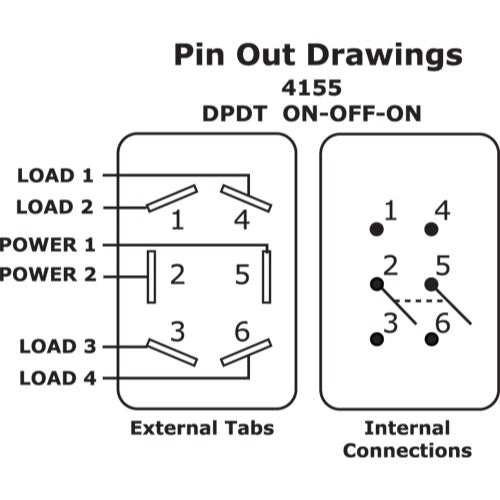

En tant qu'interrupteur DPDT (Double Pôle Double Throw), il dispose de six bornes de connexion. Ces bornes sont généralement de type "spade" (faston) pour un câblage facile et sécurisé.

Un interrupteur DPDT MARCHE-ARRÊT-MARCHE est très polyvalent. Il peut être utilisé pour :

Commuter entre deux sources d'alimentation pour un même équipement.Inverser la polarité d'un moteur (pour un mouvement avant/arrière).Contrôler simultanément deux fonctions distinctes (une par position MARCHE).Sélectionner entre deux modes de fonctionnement pour un système.

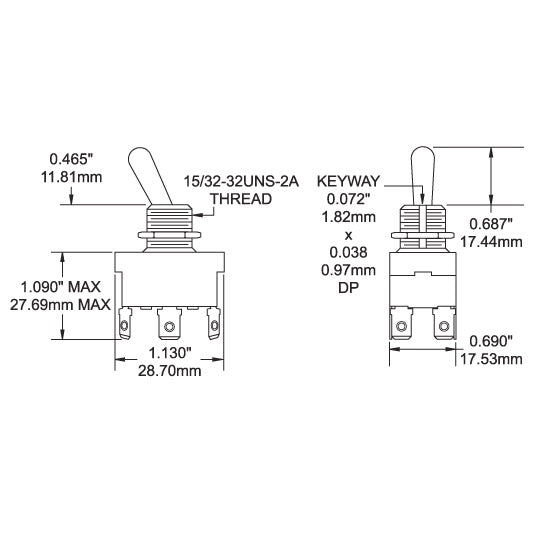

Pour installer cet interrupteur, une découpe rectangulaire dans le panneau est requise avec les dimensions suivantes :

Longueur : 12,70 mm (0.500 in)Largeur : 1,57 mm (0.062 in)Ces dimensions sont cruciales pour un ajustement correct et une bonne étanchéité.

L'épaisseur maximale recommandée pour le panneau de montage est de 0,97 mm (0.038 in). Respecter cette épaisseur assure un montage sécurisé et une bonne intégration de l'interrupteur.

L'interrupteur est conçu pour un montage encastré. Après avoir réalisé la découpe aux dimensions spécifiées (12,70 mm x 1,57 mm) dans le panneau, l'interrupteur s'insère et se fixe généralement par pression ou avec un système de clips intégré, assurant une installation affleurante et sécurisée.

Oui, un gabarit de découpe est généralement fourni ou disponible avec la documentation technique de l'interrupteur Blue Sea Systems 4155-BSS. Ce gabarit précise les dimensions exactes (12,70 mm de longueur et 1,57 mm de largeur) pour la découpe du panneau, facilitant ainsi l'installation.

Pour l'installation, vous aurez besoin d'outils de base pour la découpe du panneau, tels qu'une perceuse et une lime ou un outil rotatif pour réaliser la fente de montage. Des pinces à sertir pour les bornes "spade" et un tournevis pour les connexions électriques sont également nécessaires. Aucun outil spécialisé au-delà de ceux-ci n'est généralement requis.

Oui, cet interrupteur est entièrement compatible avec les systèmes électriques marins fonctionnant en 12V DC et en 24V DC. Sa conception et ses spécifications électriques lui permettent de gérer efficacement les charges dans ces deux configurations de tension courantes à bord des bateaux.

Non, cet interrupteur à levier WeatherDeck® DPDT est spécifiquement conçu et homologué pour les systèmes à courant continu (DC) uniquement. Il n'est pas recommandé ni sûr de l'utiliser pour commander des équipements fonctionnant sur un circuit à courant alternatif (AC).

Cet interrupteur est idéal pour une multitude d'applications marines où une commutation fiable et résistante aux intempéries est nécessaire, telles que :

Le contrôle de pompes de cale (automatique/manuel)L'inversion de sens de moteurs (par exemple, pour treuils, guindeaux, ou flaps)La sélection de sources lumineuses ou d'équipements auxiliairesLa commande de systèmes de navigation ou de communication nécessitant des modes MARCHE/ARRÊT/MARCHE.

Oui, grâce à sa configuration DPDT (Double Pôle Double Throw) MARCHE-ARRÊT-MARCHE, cet interrupteur est parfaitement adapté pour inverser la polarité d'un moteur à courant continu. Cela permet de contrôler le sens de rotation du moteur, une fonction courante pour les treuils, les guindeaux, les pompes réversibles ou les vérins électriques.

Oui, en tant que produit Blue Sea Systems, cet interrupteur est conçu pour s'intégrer harmonieusement avec d'autres composants électriques de la marque, tels que les tableaux de distribution, les barres de bus et les porte-fusibles. Il fait partie d'une gamme complète de solutions électriques marines conçues pour la fiabilité et la compatibilité.
