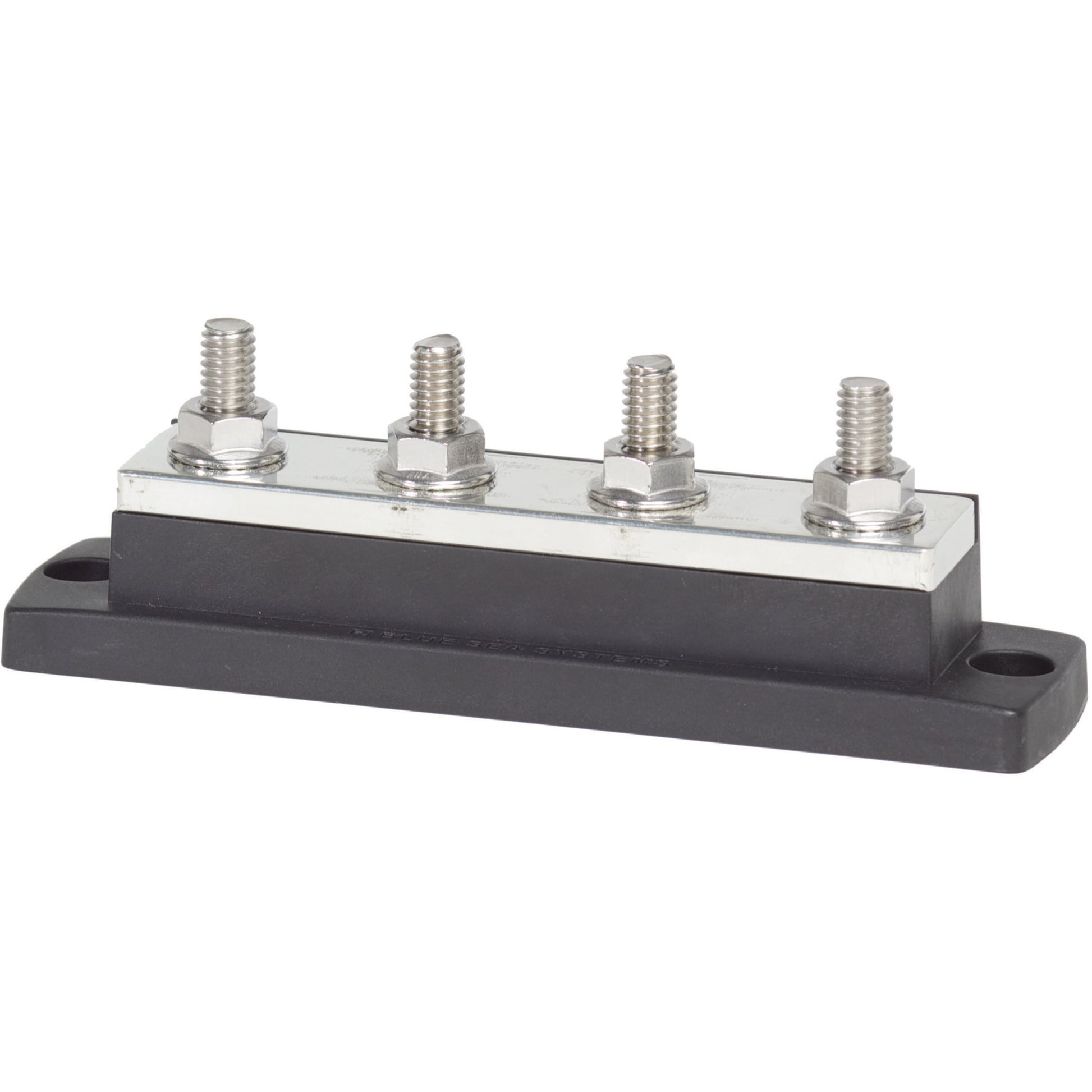

Barre omnibus MaxiBus 250A - Quatre goujons 5/16"-18

Conçue pour la distribution électrique marine, la barrette Blue Sea MaxiBus 250A assure une connexion fiable avec quatre goujons en acier inoxydable de 5/16"-18. Idéale pour consolider les points de puissance ou de masse, elle offre une gestion de courant jusqu'à 250 ampères dans un format compact. La barrette est livrée avec ses écrous à embase crantée en acier inoxydable 5/16"-18.

Prix publicBénéficier du tarif pro

63,00€

TTC Expédition calculée au moment du paiement.

En stock

Livraison offerte dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Ampérage	250.0
Nombre de circuits	4.0
Nombre de pôles	Monopolaire
Type de montage	Montage en surface
Taille maximale de cosse de câble	8
Dimensions (L x H x P)	149.2 x 29.5 x 48.5
Flange Nut Type	Écrous à embase crantée
Utilisation prévue	Distribution de courant dans les systèmes électriques marins
Fabricant	Blue Sea Systems
Numéro de pièce fabricant	2127
Matériau de la visserie	Acier inoxydable
Diamètre des trous de fixation	Pour vis #10 ou M5
Entraxe de fixation	133.4
Type de produit	Barre omnibus
Stud Material	Acier inoxydable
Stud Thread Imperial	5/16"-18
Espacement des bornes	91.4

Accessoires

Terminal Feed Through Connector - 5/16"-18 Studs (Black) - Terminal Feed Through Connector - 5/16

Connecteur traversant de borne - Goujons 5/16"-18 (Noir)

34,70€

Acheter

Terminal Feed Through Connector - 5/16"-18 Studs (Red) - Terminal Feed Through Connector - 5/16

Connecteur traversant de borne - Goujons 5/16"-18 (Rouge)

34,70€

Acheter

Bloc-fusible terminal MRBF - 30 à 300 A

47,66€

Acheter

Porte fusible ANL 35-300 A avec couvercle

43,13€

Acheter

PowerPost - 5/16"-18 Stud - PowerPost - 5/16

Borne PowerPost - Goujon 5/16"-18

21,74€

Acheter

Dual PowerPost - Two 5/16"-18 Studs - Dual PowerPost - Two 5/16

Borne Dual PowerPost - Deux goujons 5/16"-18

35,21€

Acheter

Presse-étoupe CableClam 0.68"

32,18€

Acheter

Jeu de 60 étiquettes noires

14,98€

Acheter

PowerPost Plus - 5/16"-18 Stud - PowerPost Plus - 5/16

Borne PowerPost Plus - Goujon 5/16"-18

46,44€

Acheter

Porte fusible MEGA AMG 100-300 A avec couvercle

38,88€

Acheter

Description détaillée

La barrette de jonction Blue Sea MaxiBus 250A (référence 2127-BSS) est conçue pour la distribution de courant dans les systèmes électriques marins. Elle permet de centraliser et de distribuer des courants jusqu'à 250 ampères de manière sécurisée et organisée. Ce modèle se distingue par sa compacité et sa capacité à gérer des charges importantes, le positionnant comme une solution intermédiaire par rapport aux barrettes plus petites de la gamme Blue Sea pour des courants inférieurs ou aux systèmes de distribution plus complexes comme les panneaux de disjoncteurs. Elle offre une alternative aux barrettes de masse ou de puissance de faible ampérage tout en restant plus simple qu'un système de gestion de batterie intégré comme le Blue Sea ML-RBS.

Connectivité et Installation

La MaxiBus 250A est équipée de quatre goujons en acier inoxydable de 5/16"-18, adaptés pour des cosses à œillet de 5/16" ou M8. Ces goujons sont fournis avec des écrous à embase crantée en acier inoxydable 5/16"-18 pour assurer une connexion électrique fiable et résistante aux vibrations. Les dimensions de l'unité sont de 149,2 mm de long par 48,5 mm de large, avec une hauteur de 29,5 mm (dont 10,2 mm pour le corps de la barrette), facilitant son intégration dans des espaces restreints. Le montage s'effectue via des trous prévus pour des vis #10 ou M5, simplifiant l'installation sur diverses surfaces.

Conception Marine

Fabriquée par Blue Sea Systems, cette barrette est conçue pour l'environnement marin, offrant une durabilité et une résistance à la corrosion grâce à ses composants en acier inoxydable. Sa conception compacte (91,4 mm d'entraxe entre les goujons) permet une organisation propre du câblage, réduisant l'encombrement et les risques de faux contacts. Comparée à des solutions génériques, la barrette MaxiBus de Blue Sea assure une conformité aux standards marins, garantissant une longévité et une performance électrique soutenues pour les applications embarquées.

Documentations

Type	Nom
	EN - Dimensioned Drawing - MaxiBus 250A BusBar - Four 5-16in-18 Studs

Avis de l'expert

« Analyse technique : Barrette Blue Sea MaxiBus 250A pour systèmes marins »

La barrette de jonction Blue Sea MaxiBus 250A représente une solution efficace pour la centralisation des points de connexion de puissance dans des installations marines de taille moyenne. Sa capacité de 250 ampères la rend idéale pour des circuits nécessitant une distribution stable sans la complexité d'un panneau de disjoncteurs complet. Nous la recommandons particulièrement pour les voiliers et les petits bateaux à moteur où l'on souhaite regrouper plusieurs alimentations ou retours de masse de manière ordonnée.

L'installation est directe : les goujons en acier inoxydable de 5/16"-18, accompagnés de leurs écrous à embase crantée, garantissent une connexion solide et résistante aux vibrations, essentielle en milieu marin. Les points de fixation pour visserie #10 ou M5 permettent une intégration polyvalente. Ce modèle est particulièrement adapté pour des applications comme la connexion de plusieurs batteries de service, la distribution vers des onduleurs de moyenne puissance, ou comme point de masse commun pour des équipements multiples.

Attention, bien que sa capacité de 250A soit significative, cette barrette est limitée à quatre connexions principales. Pour des systèmes nécessitant un nombre plus élevé de départs ou des courants cumulés excédant 250A, il sera nécessaire d'opter pour des barrettes de plus grande capacité ou des systèmes de distribution plus élaborés. Sa compacité est un atout majeur, mais elle implique de planifier soigneusement l'agencement des câbles pour éviter tout encombrement excessif autour des goujons.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Fusible AMI/MIDI - 30 A (2 pièces)

11,81€

Acheter

Fusible AMI/MIDI - 50 A (2 pièces)

11,81€

Acheter

Fusible MEGA 300A

17,06€

Acheter

Fusible terminal MRBF 100 A

27,50€

Acheter

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (10A)

9,67€

Acheter

Bouton-poussoir de réinitialisation uniquement. Disjoncteur à connexion rapide (30A)

9,84€

Acheter

Disjoncteur à bornier à vis avec réarmement par bouton-poussoir uniquement - 5 A

13,46€

Acheter

Disjoncteur à réarmement par bouton-poussoir uniquement, usage moyen - 50 A

82,58€

Acheter

Botte de disjoncteur à bouton-poussoir de réinitialisation Noir

7,78€

Acheter

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Barre omnibus MaxiBus 250A - Quatre goujons 5/16"-18

63,00€

Complétez votre installation avec des

Équipements complémentaires

Coupe-batterie à distance ML-RBS avec commande manuelle - 12V DC 500A - ML-RBS Remote Battery Switch with Manual Control - 12V DC 500A

Coupe-batterie à distance ML-RBS avec commande manuelle - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Coupe-batterie à distance ML-RBS avec commande manuelle - 12 V CC 500 A

Ref : 7700B-BSS

357,12€

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - ML-ACR Automatic Charging Relay with Manual Control - 12V DC 500A

Relais de charge automatique ML-ACR avec contrôle manuel - 12V DC 500A - Wiring Diagram

Blue Sea Systems

Relais de charge automatique ML-ACR avec contrôle manuel - 12 V CC 500 A

Ref : 7622B-BSS

434,88€

Panneau de disjoncteur Contura 4 positions - Water Resistant Circuit Breaker Panel 4 Position-Black

Blue Sea Systems

Panneau de disjoncteur Contura 4 positions

Ref : 8372-BSS

239,04€

M2 DC Multimeter with SoC - M2 DC Multimeter with SoC

Blue Sea Systems

Multimètre M2 DC avec SoC

Ref : 1830-BSS

587,52€

Coupe batterie 500A série M ON/OFF avec clé de verrouillage - Single Circuit ON-OFF with Locking Key - Red

Blue Sea Systems

Coupe-batterie 500 A série M marche/arrêt avec clé de verrouillage

Ref : 6004B-BSS

55,08€

Sélecteur de batterie e-Series 4 positions - Mounting Diagram

Blue Sea Systems

Sélecteur de batterie e-Series 4 positions

Ref : 9001EB-BSS

84,96€

Blue Sea Systems

Mini ampèremètre OLED- Max 100A

Ref : 1732B-BSS

140,18€

Mini OLED DC Voltmeter - Yellow - Mini OLED DC Voltmeter - Yellow

Blue Sea Systems

Mini voltmètre CC OLED - Jaune

Ref : 1733-BSS

77,33€

Panneau de disjoncteur étanche WeatherDeck® 12V DC - Gris 8 positions - WeatherDeck® 12V DC Waterproof Circuit Breaker Panel - Gray 8 Positions

Blue Sea Systems

Panneau de disjoncteur étanche WeatherDeck® 12 V CC - Gris 8 positions

Ref : 4378-BSS

309,60€

Coupe batterie On-Off robuste série HD avec AFD - HD-Series Heavy Duty On-Off Battery Switch with AFD

Coupe batterie On-Off robuste série HD avec AFD - Mounting Diagram

Blue Sea Systems

Coupe-batterie marche/arrêt robuste série HD avec AFD

Ref : 3001B-BSS

177,12€

e-Series Selector 3 Position Battery Switch with AFD - e-Series Selector 3 Position Battery Switch with AFD

e-Series Selector 3 Position Battery Switch with AFD - Dimensioned Drawing

Blue Sea Systems

Coupe-batterie sélecteur e-Series 3 positions avec AFD

Ref : 11001-BSS

96,41€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Qu'est-ce qu'une barrette de jonction (busbar) et à quoi sert-elle ?

Une barrette de jonction, ou busbar, est un composant essentiel dans les systèmes électriques, particulièrement en milieu marin. Elle est conçue pour centraliser et distribuer le courant électrique de manière organisée et sécurisée. La MaxiBus 250A permet de regrouper plusieurs câbles d'alimentation ou de masse pour une distribution efficace, remplaçant ainsi des connexions individuelles désordonnées et potentiellement dangereuses.

Quelle est l'intensité maximale que cette barrette de jonction Blue Sea MaxiBus 250A peut supporter ?

La barrette de jonction Blue Sea MaxiBus 250A est conçue pour gérer des courants continus jusqu'à 250 ampères. Cette capacité la rend adaptée pour des applications nécessitant une distribution de puissance significative dans les systèmes électriques marins.

Quelles sont les dimensions physiques de la barrette de jonction MaxiBus 250A ?

Les dimensions de la barrette de jonction MaxiBus 250A sont les suivantes :

Longueur : 149,2 mm (5.88 in)Largeur : 48,5 mm (1.91 in)Hauteur totale : 29,5 mm (1.16 in)Hauteur du corps de la barrette (sans les goujons) : 10,2 mm (0.40 in)

Quels types de cosses sont compatibles avec les goujons de cette barrette ?

Les goujons de la barrette de jonction MaxiBus 250A sont de taille 5/16"-18. Ils sont adaptés pour des cosses à œillet de 5/16" ou M8, assurant une connexion électrique fiable et sécurisée.

Comment la barrette de jonction MaxiBus 250A doit-elle être fixée ?

Le montage de la barrette de jonction MaxiBus 250A s'effectue via des trous prévus à cet effet. Pour une fixation solide, il est recommandé d'utiliser des vis de type #10 ou M5.

De quels matériaux est composée la barrette de jonction Blue Sea MaxiBus 250A ?

La barrette de jonction Blue Sea MaxiBus 250A est fabriquée avec des matériaux de haute qualité pour garantir durabilité et résistance. Les goujons et les écrous à embase crantée sont en acier inoxydable 5/16"-18, offrant une excellente résistance à la corrosion, essentielle dans l'environnement marin.

Combien de points de connexion cette barrette de jonction possède-t-elle ?

La barrette de jonction Blue Sea MaxiBus 250A est équipée de quatre goujons. Cela signifie qu'elle offre quatre points de connexion distincts pour vos câbles, permettant une distribution organisée du courant.

Cette barrette de jonction est-elle adaptée pour une utilisation dans un environnement marin salin ?

Oui, la barrette de jonction MaxiBus 250A est spécifiquement conçue par Blue Sea Systems pour l'environnement marin. Sa conception et ses matériaux, notamment les composants en acier inoxydable, lui confèrent une grande durabilité et une excellente résistance à la corrosion, la rendant parfaitement adaptée aux conditions salines.
