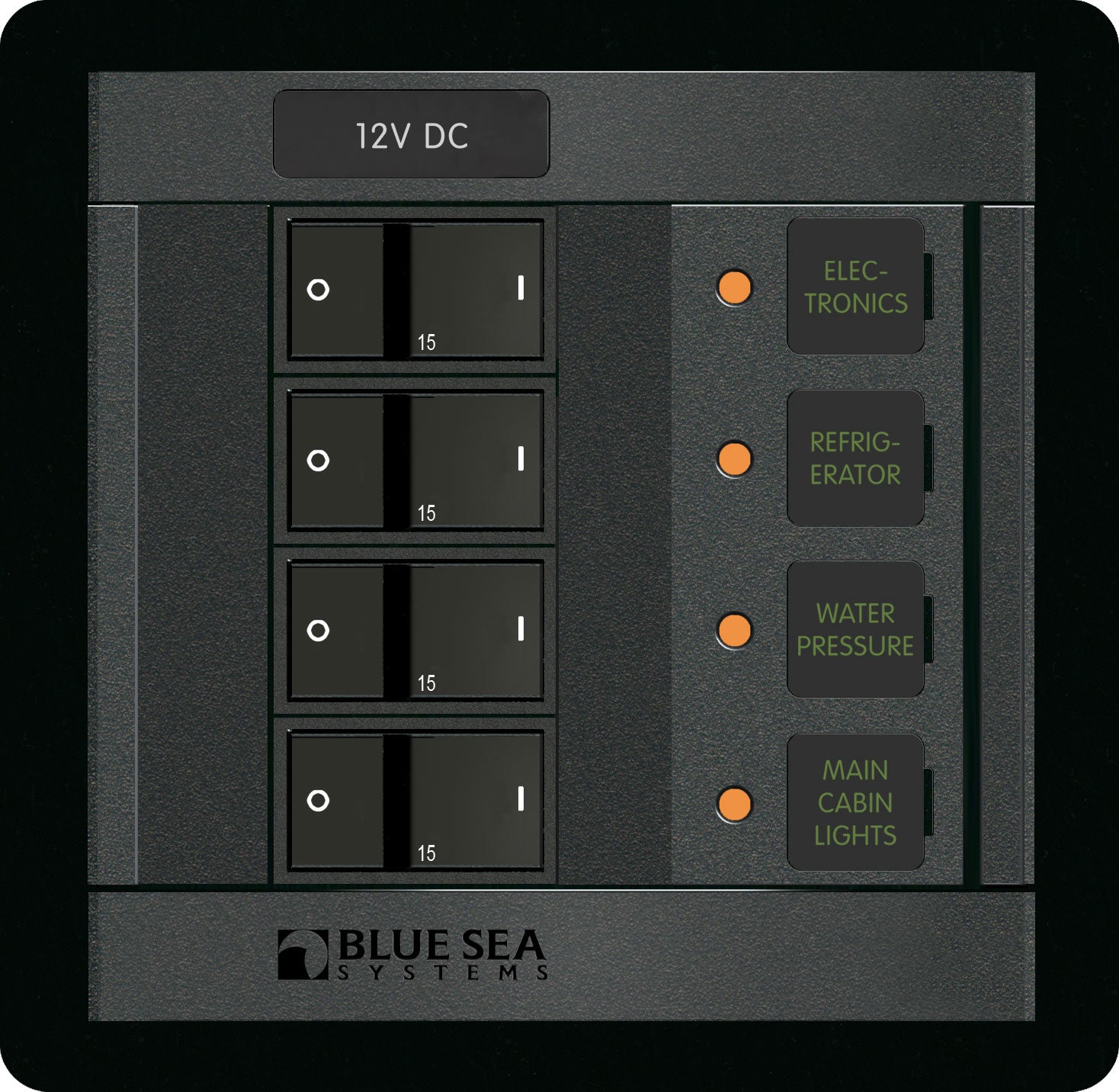

Tableau électrique 12 volts CC 4 positions

Ce tableau électrique est spécifiquement conçu pour fonctionner avec une alimentation de 12 volts CC (courant continu).

Le tableau électrique BLUE SEA 1216-BSS est équipé pour gérer quatre circuits distincts.

Le tableau est livré avec quatre disjoncteurs de la série A, chacun ayant un ampérage de 15 Ampères. Ces disjoncteurs sont préinstallés pour une protection immédiate de vos circuits.

La capacité maximale du bus principal pour l'ensemble du tableau électrique est de 100 Ampères. Chaque circuit individuel est protégé par un disjoncteur de 15 Ampères.

Les dimensions compactes du tableau sont :

Hauteur : 120,65 mmLargeur : 123,95 mmProfondeur : 76,2 mmSon poids est de 0,61 kg.

Oui, les bus positifs, négatifs et de mise à la terre sont pré-câblés, ce qui simplifie grandement le processus d'installation et réduit le temps de montage.

Non, ce tableau électrique est conçu pour des environnements protégés. Il est idéal pour une installation à l'intérieur d'une cabine ou dans une console fermée, mais il n'est pas adapté aux zones directement exposées aux intempéries, contrairement à d'autres séries de panneaux Blue Sea.

Le tableau est équipé de LEDs d'indication ON pour chaque position de circuit, permettant de visualiser rapidement l'état de chaque circuit. De plus, les positions d'étiquetage sont rétroéclairées pour une meilleure visibilité en conditions de faible luminosité.

Le panneau est fabriqué en aluminium de qualité marine et bénéficie d'une finition en polyuréthane bi-composant gris ardoise, offrant durabilité et une esthétique soignée.

Le tableau est livré avec les accessoires suivants pour faciliter son installation et son utilisation :

Un jeu d'étiquettes de format carré 4205, comprenant 30 étiquettes CC courantes.Un gabarit de découpe pour une installation précise.Des instructions d'installation détaillées.

L'installation nécessite de découper une ouverture dans la surface de montage à l'aide du gabarit de découpe fourni. Les bus positifs, négatifs et de mise à la terre sont pré-câblés pour simplifier les raccordements principaux. Des instructions détaillées sont incluses pour guider le processus d'installation.

Le tableau est livré avec des disjoncteurs de 15 Ampères. Bien qu'il soit techniquement possible de remplacer les disjoncteurs par d'autres de la série A avec un ampérage différent, il est crucial de s'assurer que l'ampérage choisi est approprié pour le circuit connecté et ne dépasse pas la capacité maximale du câblage ou du bus principal du tableau (100A).

Le tableau est livré avec un jeu de 30 étiquettes CC courantes de format carré 4205. Ces étiquettes sont conçues pour être insérées dans les emplacements rétroéclairés du panneau et peuvent être changées selon les besoins de vos circuits.

Non, ce tableau électrique est spécifiquement conçu pour les systèmes 12 volts CC. L'utilisation avec un système 24 volts CC n'est pas recommandée et pourrait endommager le tableau ou les équipements connectés.

Le tableau lui-même ne fournit pas de protection active contre les inversions de polarité. Il est essentiel de s'assurer que les connexions positives et négatives de l'alimentation sont correctement respectées lors de l'installation pour éviter tout dommage.

Chaque position de circuit est dotée d'une LED d'indication ON. Lorsque le disjoncteur est en position "ON" et que le circuit est alimenté, la LED correspondante s'allume, indiquant que le circuit est actif.

Oui, bien que conçu pour les applications marines, ce tableau électrique 12 volts CC peut être utilisé dans d'autres véhicules spécialisés comme les camping-cars ou les fourgons aménagés, à condition qu'il soit installé dans un environnement protégé et que les exigences de tension (12V CC) et d'ampérage soient respectées.

Les disjoncteurs ont pour rôle de protéger les circuits électriques contre les surcharges et les courts-circuits. En cas de problème, le disjoncteur se déclenche automatiquement, coupant l'alimentation du circuit concerné pour prévenir tout dommage aux équipements ou au câblage. Ils peuvent être réinitialisés manuellement une fois le problème résolu.

Le tableau est équipé de disjoncteurs pour chaque circuit. Cependant, il est généralement recommandé d'installer un fusible principal ou un disjoncteur de calibre approprié sur le câble d'alimentation principal 12V CC, en amont du tableau, pour protéger l'ensemble du système contre une surcharge majeure ou un court-circuit sur le bus principal.

Oui, le tableau électrique BLUE SEA 1216-BSS est conçu pour simplifier son installation à bord. Il est équipé de bus positifs, négatifs et de mise à la terre pré-câblés, ce qui réduit le temps et la complexité du câblage initial.

Pour faciliter le montage, les accessoires suivants sont inclus :

Un gabarit de découpe pour un ajustement précis lors de l'intégration.Des instructions d'installation détaillées pour vous guider pas à pas.Un jeu d'étiquettes de format carré 4205, comprenant 30 étiquettes courantes pour les circuits DC, permettant une identification claire des fonctions.Ses dimensions compactes (120,65 mm de hauteur, 123,95 mm de largeur, 76,2 mm de profondeur) et son poids léger de 0,61 kg contribuent également à une intégration aisée dans divers espaces protégés, comme les intérieurs de cabine ou les consoles fermées.
