Capteur angle de barre câble 10m
Capteur angle de barre câble 10m
Stock faible
Caractéristiques techniques
Caractéristiques techniques
|
Résolution angulaire Pas de résolution de mesure angulaire.
|
< 1° |
|
Précision angulaire Précision de la mesure angulaire du capteur.
|
±2° |
|
Compatibilité bus Bus et protocoles compatibles (NMEA 2000, NMEA 0183, SeaTalk, etc.)
|
SeaTalk |
|
Matériau de la gaine du câble Matériau de la gaine extérieure protégeant le câble.
|
PVC résistant à l'environnement marin |
|
Longueur de câble Longueur du câble fourni.
|
10.0 m |
|
Certifications Normes et certifications produit (CE, IEC 60945, etc.)
|
CE,IEC 60945 |
|
Type de connecteur Type de connecteur / terminaison câble.
|
Fils nus |
| Housing Material | Plastique renforcé résistant aux UV |
| Ip Rating | IPX6 |
| Linearity | ± 2,0 % |
| Linkage Arm Material | Acier inoxydable |
| Measurement Range | ±60° |
| Mechanical Rotation Total | 120 |
| Mounting Type | Montage en surface avec biellette de liaison |
| Operating Temperature | -20°C à +60°C |
| Operating Voltage | 5 |

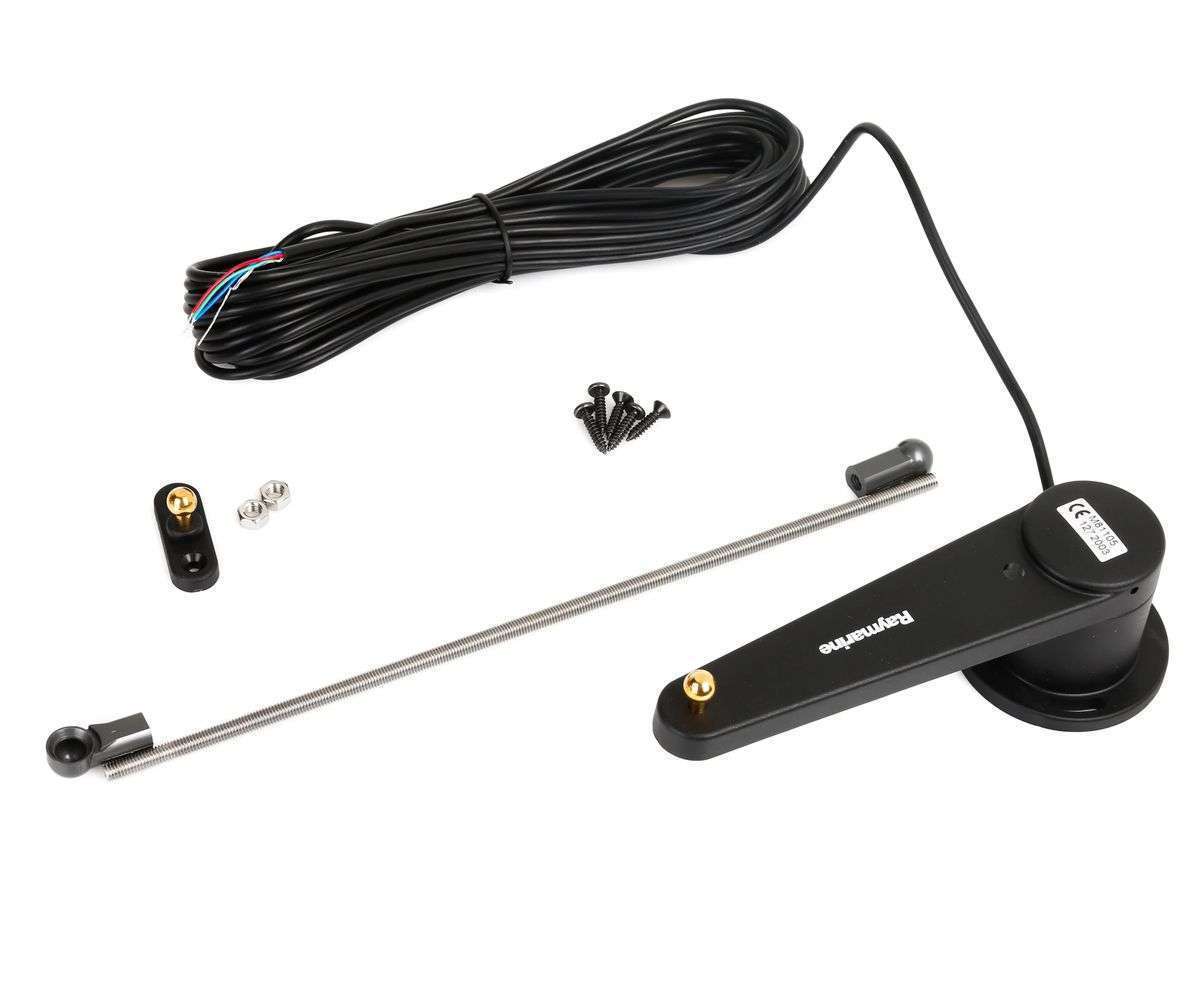

| Package Contents | Capteur d'angle de barre, biellette de liaison, visserie de montage, manuel d'installation |
| Product Depth | 50 |
| Product Height | 55 |
| Product Weight | 0.7 |
| Product Width | 90 |
| Reverse Polarity Protection | Oui |
| Salt Mist Resistance | Oui |
| Sensor Compatibility | Calculateurs de pilote Raymarine (série ACU), convertisseur iTC-5 |
| Sensor Output Type | Résistif |
| Sensor Type | Potentiomètre rotatif |
| Update Rate | N/A (défini par le calculateur) |
| Vibration Resistance | Conforme à la norme IEC 60945 |
| Wired Network | Propriétaire Raymarine (analogique) |
Description détaillée
Description détaillée

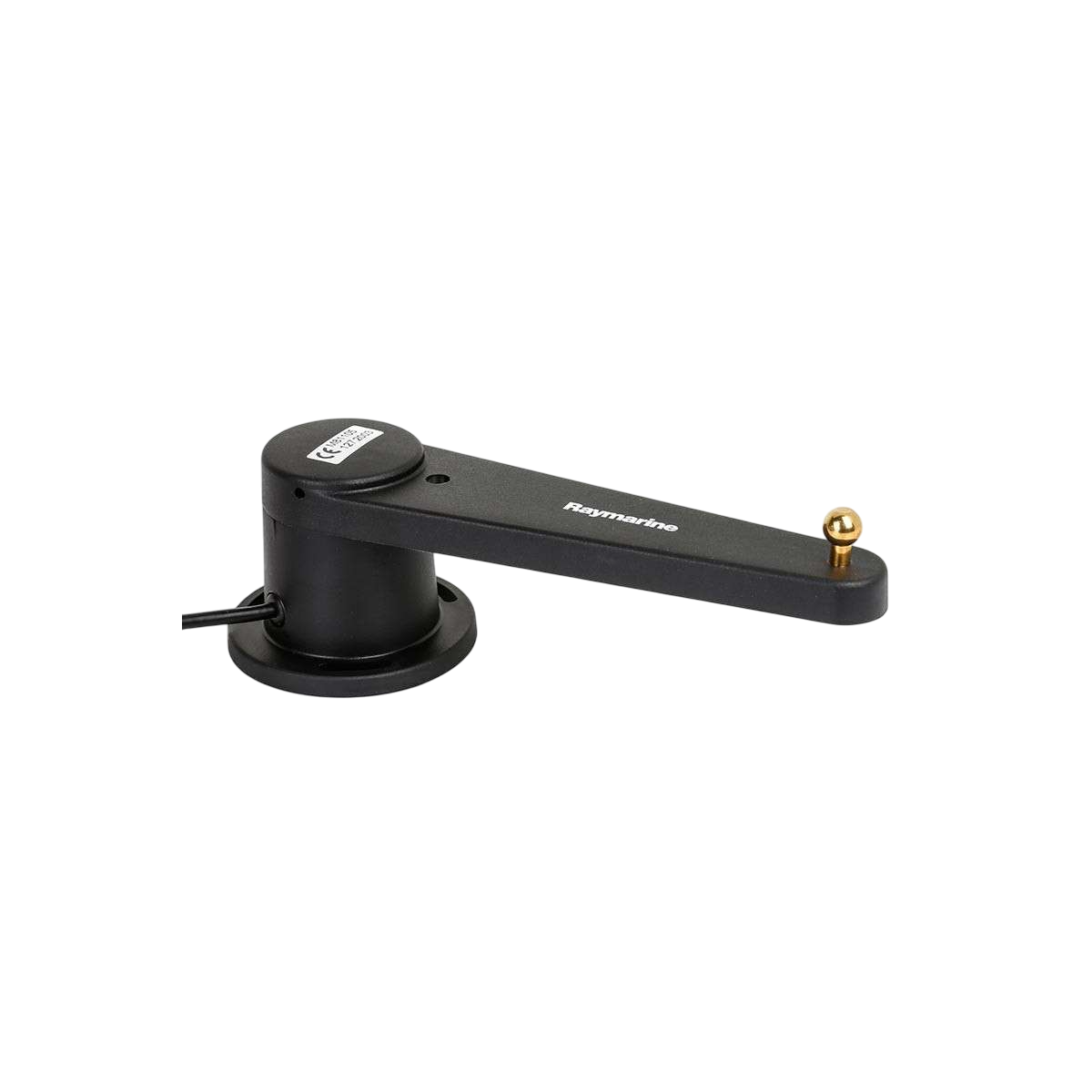

Le capteur d'angle de barre Raymarine avec câble de 10 mètres (référence M81105) est un composant essentiel pour optimiser les performances de votre système de pilote automatique. Conçu pour fournir un retour d'information précis et en temps réel sur la position exacte du safran, ce capteur permet au calculateur de barre de réagir plus rapidement et d'affiner la tenue de cap, réduisant ainsi l'usure de l'unité de puissance et la consommation électrique.
Précision mécanique et intégration système
Contrairement aux systèmes virtuels d'angle de barre, l'installation d'un capteur physique comme le modèle M81105 garantit une fiabilité absolue, particulièrement à basse vitesse ou dans des conditions de mer formées. Livré avec un câble généreux de 10 mètres, il est parfaitement adapté aux voiliers et vedettes nécessitant une longue distance de câblage entre la mèche de safran et le calculateur de pilote (type ACU Raymarine). Son poids de 0,7 kg témoigne d'une construction robuste adaptée aux contraintes de l'environnement marin.
Installation et fiabilité
Ce capteur de position de barre s'intègre nativement dans l'écosystème Raymarine. L'installation mécanique nécessite de relier le bras du capteur au secteur de barre ou à la mèche, en respectant l'alignement détaillé dans le manuel d'installation fourni. Une fois calibré, il transmet les données au réseau, permettant également l'affichage visuel de l'angle de barre sur vos répétiteurs et écrans multifonctions, offrant une sécurité supplémentaire lors des manœuvres de port.
