Raymarine

D010

Coude 51 mm

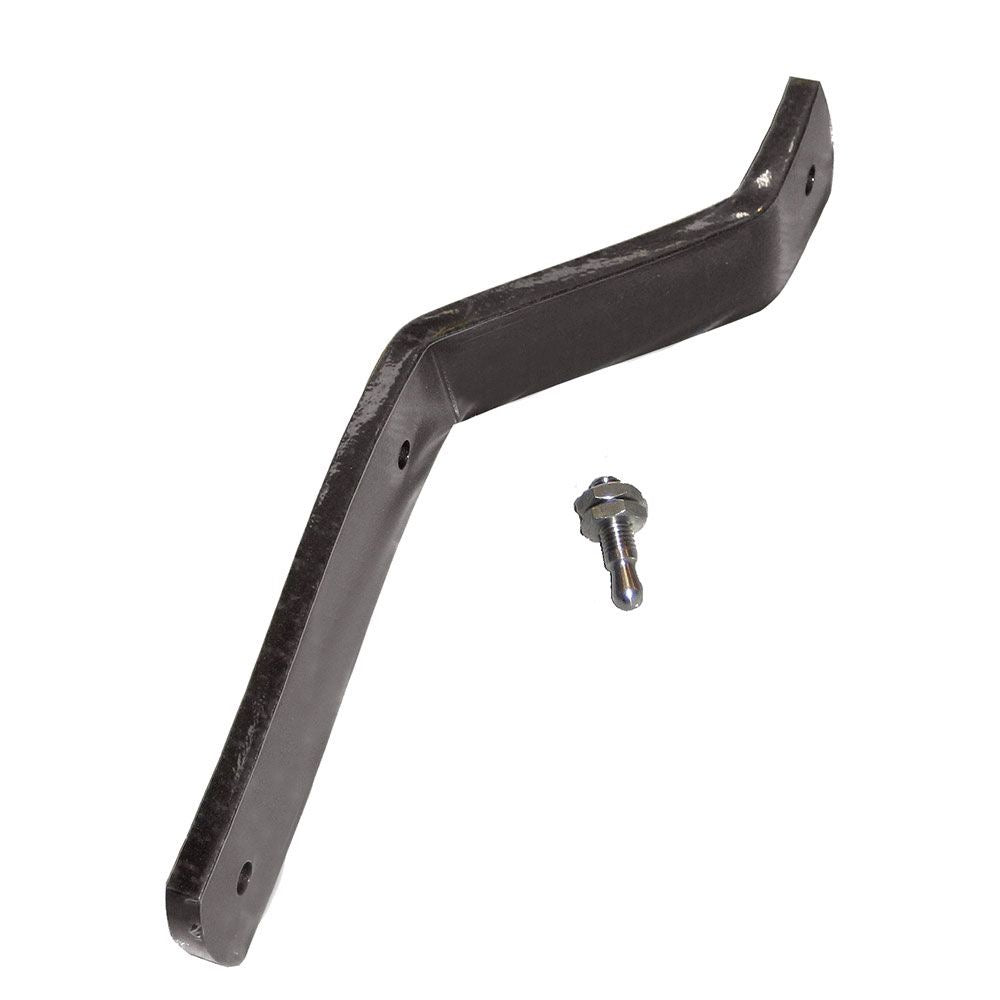

Support/coude de barre franche Raymarine D010 51 mm pour pilote de barre franche. Il corrige le décalage vertical entre le vérin et la barre afin de respecter la géométrie d’installation Raymarine.

Prix publicBénéficier du tarif pro

70,96€

70,96€ ~~84,00€~~

TTC Expédition calculée au moment du paiement.

En stock

Point relais offert dès 150€ en France
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Type de montage	Raccordement
Modèles compatibles	Équipements Raymarine et systèmes compatibles 51 mm
Dimensions du produit	Diamètre 51 mm
Type d'installation	Par raccordement
Contenu du kit	Un coude 51 mm
Type de produit	Raccord

Accessoires

Description détaillée

Le Raymarine D010 est un support/coude de barre franche de 51 mm pour pilote de barre franche Raymarine.

Correction de hauteur du vérin

Cette pièce sert à compenser une différence de hauteur entre la barre franche et le point fixe du vérin, afin que le poussoir travaille dans un axe propre. Dans la notice Raymarine 87279-3-EN, D010 correspond à une cote de 51 mm lorsque le poussoir est sous la barre, et 76 mm lorsque le poussoir est au-dessus de la barre.

Support de barre franche

Le support se choisit pour préserver l’alignement du vérin et éviter un travail en contrainte. Il doit être associé aux autres accessoires de montage Raymarine uniquement si les cotes du cockpit l’imposent.

Conseil Skysat

Mesurez le décalage vertical du montage avant commande. Si le problème concerne la distance avant/arrière entre le vérin et le pion de barre, choisissez plutôt une rallonge de tige D003 à D008.

Documentations

Type	Nom
	EN - Notice installation pilote de barre franche Raymarine - Support/coude de barre franche Raymarine 51 mm

Avis de l'expert

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Coude 51 mm

70,96€

70,96€ ~~84,00€~~

Complétez votre installation avec des

Équipements complémentaires

Raymarine

Vérin ST4000 T pilote de barre franche

Ref : Q047

970,03€

970,03€ ~~1.092,00€~~

TTC

Raymarine

Pilote de cockpit pour barre franche - Evolution EV-100

Ref : A80737

1.078,44€

1.078,44€ ~~1.254,00€~~

TTC

Raymarine

Pack pilote auto. EV-100

Ref : T70153

1.777,38€

1.777,38€ ~~1.954,76€~~

TTC

Evolution Tiller Pilot, ACU-100 & Tiller Drive. Note: Un écran MFD ou un boitier de commande est nécessaire.

EV-100 Tiller Pilot without control head

Raymarine

Evolution Tiller Pilot, ACU-100 & Tiller Drive. Note: Un écran MFD ou un boitier de commande est nécessaire.

Ref : T70249

1.685,09€

1.685,09€ ~~1.914,00€~~

TTC

Raymarine

Pilote automatique ST1000+

Ref : A12004

603,77€

603,77€ ~~678,00€~~

TTC

Questions fréquentes

Besoin d'aide ? Contactez-nous

À quoi sert ce support/coude Raymarine ?

La référence D010 corrige la hauteur entre la barre franche et le vérin du pilote. Elle aide à garder le poussoir dans un axe horizontal et sans contrainte.

Dans quel cas faut-il un support/coude ?

Il faut ce type de pièce lorsque la barre franche n’est pas à la bonne hauteur par rapport au vérin. La référence dépend du décalage vertical mesuré.

Quelle cote correspond à cette référence ?

Dans la notice Raymarine, D010 correspond à 51 mm lorsque le poussoir est sous la barre, et 76 mm lorsqu’il est au-dessus de la barre.

Avec quels pilotes est-ce utilisé ?

Ce type de support est utilisé sur les installations Raymarine de pilote de barre franche, notamment les tiller drives ST1000/ST2000 et Evolution Tiller Drive selon la géométrie du cockpit.

Comment choisir entre D009, D010, D011, D159 et D160 ?

Il faut mesurer le décalage vertical entre l’axe du vérin et la barre franche, puis choisir la référence dont la cote correspond au tableau Raymarine.

Quelle différence avec une rallonge de tige D003 à D008 ?

Le support/coude corrige la hauteur de la barre. Une rallonge de tige corrige la distance longitudinale entre le point fixe du vérin et la barre.

Faut-il percer la barre franche ?

Le montage dépend du bateau et du pilote. Il faut suivre la notice Raymarine et vérifier les cotes avant tout perçage ou fixation définitive.

Que faire en cas de doute sur la cote ?

Mesurez la position du vérin, la hauteur de la barre et le point d’ancrage prévu. Skysat peut aider à choisir la bonne référence à partir de ces mesures.
