Carte de commande analogique AD80
Caractéristiques techniques
Caractéristiques techniques
| Type d'interface | Analogique |
| Entrées capteurs | 0-5 V, 0-10 V, 4-20 mA, NMEA 0183 |
| Sortie réseau | NMEA 2000 |
| Compatible Autopilot Systems | Simrad AP70, Simrad AP80, Simrad Pro (avec ordinateur AC85) |
| Max Operating Temperature C | 55 |
| Max Storage Temperature C | 70 |
| Min Operating Temperature C | -15 |
| Min Storage Temperature C | -30 |
| Type de montage | Montage en cloison |
| Poids | 0.5 |
| Réseau filaire | SimNet,CAN |
Description détaillée
Description détaillée
La carte de commande analogique AD80 SIMRAD est un composant essentiel pour les systèmes de pilote automatique marin. Conçue pour l'intégration avec les systèmes de pilote automatique Simrad AP70 et AP80, ainsi que pour les configurations Simrad Pro avec l'ordinateur AC85, elle assure un contrôle analogique ou proportionnel précis du gouvernail ou du propulseur d'un navire.
Contrôle et rétroaction avancés
L'AD80 facilite le contrôle par tension analogique ou courant de faible niveau pour la direction angulaire et proportionnelle. Il prend en charge plusieurs types de rétroaction, notamment la fréquence, la tension ou le courant pour la rétroaction d'angle. Cette polyvalence assure une compatibilité avec diverses configurations de direction et une gestion précise du cap.
Connectivité et interfaces

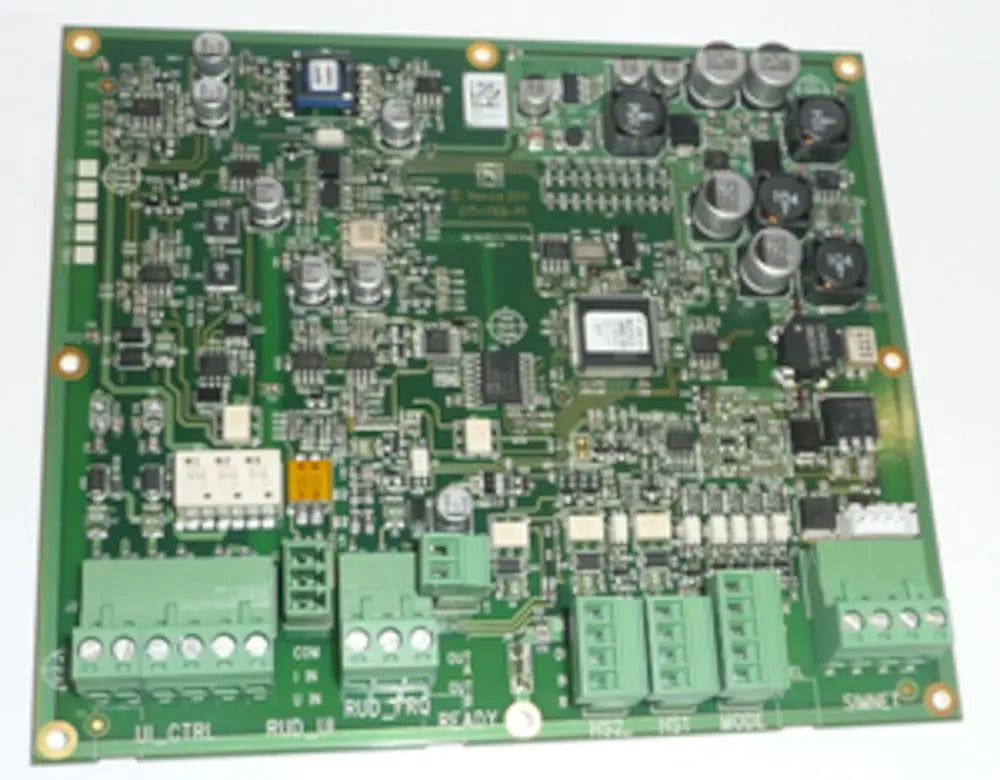

Cette carte dispose de sorties telles que « UI CRTL » pour les commandes de courant faible de tension analogique et « READY » pour un signal de contact indiquant son état opérationnel. Les entrées comprennent « RUD UI » pour la rétroaction de gouvernail analogique (tension ou courant), « RUD FRQ » pour la rétroaction de gouvernail par fréquence, et « MODE » pour un sélecteur de mode externe. Des signaux d'établissement de liaison génériques « HS1 » et « HS2 » sont également présents. La connexion au réseau s'effectue via SIMNET pour le réseau CAN, et une sortie analogique isolée galvaniquement de 4-20mA est disponible. Le système utilise un bus Micro-C CAN pour l'intégration, nécessitant des câbles et des terminaisons Micro-C.
Conception et performances
Montée en cloison, la carte de commande analogique AD80 SIMRAD est conçue pour supporter les environnements marins. Elle fonctionne dans une plage de températures de -15°C à +55°C et peut être stockée de -30°C à +70°C. Avec un poids d'environ 0,5 kg, elle intègre un numéro d'équivalence de charge NMEA 2000 (LEN) de 2. L'AD80 est reconnue pour sa capacité à maintenir un cap précis et à offrir une direction fluide et exacte, transformant les commandes du pilote automatique en signaux analogiques stables pour un contrôle du cap du gouvernail ou du propulseur.
