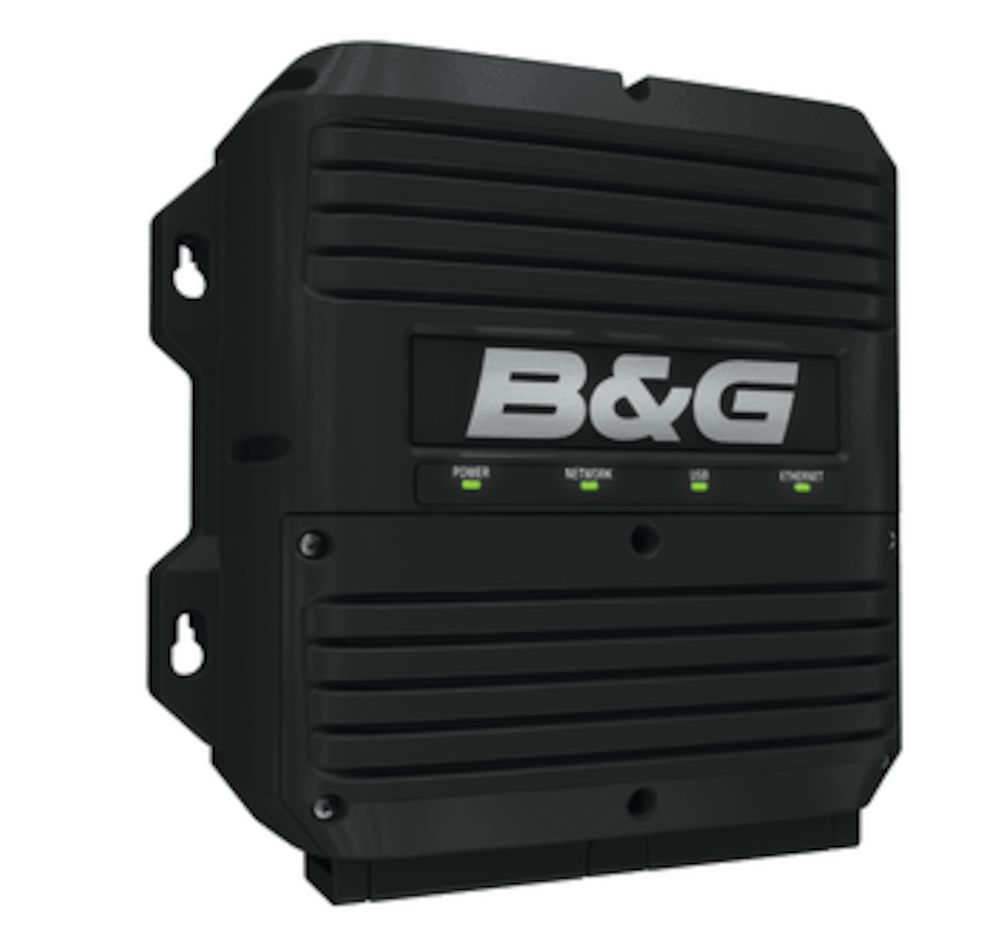

H5000 CPU Performance

Le H5000 CPU Performance est l'unité centrale, le véritable cerveau du système d'instruments et de pilote automatique H5000 de B&G. Sa fonction est de collecter, calculer et traiter les données brutes provenant de tous les capteurs connectés au bateau pour fournir des informations de navigation extrêmement précises et rapides à l'ensemble du réseau de bord.

La version Performance est le plus haut niveau de la gamme H5000, conçue pour la compétition et les superyachts. Elle débloque des fonctionnalités avancées qui ne sont pas disponibles sur les niveaux inférieurs (Hydra, Hercules) :

Gestion de capteurs doubles : Prise en charge de deux girouettes ou deux safrans pour un contrôle précis de l'angle de pincement.Suivi d'appendices multiples : Surveillance de plusieurs appendices comme les dérives bâbord, tribord et centrale.Fonctions personnalisées : Possibilité de créer jusqu'à 16 fonctions personnalisées.Données avancées : Affichage du vent au sol (Ground Wind) et de la vitesse de giration (Rate of Turn).Polaires améliorées : Utilisation de cibles de performance polaires améliorées pour une optimisation maximale.

Le H5000 CPU Performance est conçu pour une intégration étendue et est compatible avec les réseaux suivants :

NMEA 2000 : Un port pour la connexion au réseau standard du bateau.NMEA 0183 : Deux ports NMEA 0183 bidirectionnels pour la compatibilité avec des équipements plus anciens ou spécifiques.Ethernet : Un port Ethernet RJ45 pour la connexion à un PC, une tablette ou un routeur, notamment pour la configuration via l'interface web.

L'unité centrale H5000 CPU Performance nécessite une alimentation nominale de 12V DC. La plage de tension de fonctionnement acceptée est de 9V à 16V DC.

La consommation électrique du H5000 CPU est très faible. Selon la documentation technique, la consommation typique est de 2.4 Watts (soit 200 mA à 12V). La consommation sur le bus CAN est de 0.6 Watt (soit 50 mA à 12V), ce qui correspond à 1 LEN sur un réseau NMEA 2000.

La configuration, le calibrage et les diagnostics du système s'effectuent facilement via une interface web intégrée. Il suffit de connecter un ordinateur, une tablette ou un smartphone au même réseau que le CPU via son port Ethernet pour accéder à cette interface depuis un navigateur web.

Le CPU H5000 Performance dispose de plusieurs entrées dédiées pour connecter directement des capteurs essentiels :

Une entrée pour girouette-anémomètre B&G.Une entrée pour loch-speedomètre (0-5V TTL).Quatre entrées analogiques pour divers capteurs (angle de barre, etc.).Une entrée pour un bouton Homme à la mer (MOB).Une sortie pour une alarme externe.

Le boîtier du H5000 CPU Performance est certifié IPX5. Cela garantit une protection contre les jets d'eau à basse pression provenant de toutes les directions, le rendant adapté à une installation dans des environnements marins exigeants.

Les mises à jour logicielles ainsi que la sauvegarde des configurations du système s'effectuent simplement via le port USB intégré à l'appareil.

Oui, absolument. Le H5000 CPU est conçu pour s'intégrer parfaitement dans un écosystème B&G. Il se connecte via le réseau NMEA 2000 aux écrans multifonctions de la série Zeus pour partager et afficher toutes les données de navigation et de performance.

Oui, le calcul de données de performance pour la régate est l'une de ses fonctions principales. Il peut calculer avec une grande précision le VMG (Velocity Made Good), que ce soit par rapport au vent (VMG Wind) ou à un waypoint (VMG Waypoint), pour vous aider à optimiser votre cap et votre vitesse.

Pour garantir un fonctionnement optimal et durable, il est recommandé de suivre ces conseils lors de l'installation des câbles :

Évitez les coudes serrés qui pourraient endommager les câbles.Créez des boucles d'égouttement pour que l'eau s'écoule avant d'atteindre les connecteurs.Éloignez les câbles de données des sources d'interférences comme les câbles de radar, d'émetteur radio ou les câbles transportant de forts courants.Fixez solidement tous les câbles avec des serre-câbles pour éviter qu'ils ne s'usent avec les vibrations.

Oui, le H5000 CPU est le cœur du système d'instrumentation H5000, qui est conçu pour fonctionner en parfaite synergie avec le calculateur de pilote automatique H5000. Ensemble, ils forment un système de navigation et de pilotage entièrement intégré et très performant.

Les dimensions du boîtier sont de 210 x 194 x 60 mm. Le poids de l'appareil est de 0.7 kg.

Pour éviter toute interférence magnétique qui pourrait affecter la précision de votre compas, le manuel d'installation préconise de respecter une distance de sécurité d'au moins 0.3 mètre (1 pied) entre le H5000 CPU et tout compas de route.

Oui, la version Performance est spécifiquement conçue pour utiliser des tables de données polaires. En chargeant les polaires de votre voilier, le système peut calculer et afficher la vitesse cible (Target Boat Speed) et l'angle de vent vrai optimal (Target TWA) pour maximiser vos performances en fonction des conditions de vent réelles.

Oui. En connectant le port Ethernet du CPU à un point d'accès Wi-Fi (comme le module B&G GoFree WiFi-1), vous pouvez diffuser toutes les données du réseau sur des tablettes ou smartphones. Des applications compatibles vous permettront alors d'afficher et d'interagir avec les données du système H5000 sans fil.

Oui, la version Performance du H5000 CPU prend en charge la gestion de capteurs doubles, y compris deux capteurs d'angle de barre. Cela permet de mesurer et de gérer précisément l'angle de chaque safran et de contrôler leur angle de pincement, une fonctionnalité cruciale pour les voiliers de course modernes.

Oui, le système H5000 est modulaire. Vous pouvez ajouter des modules d'expansion, tels que des modules analogiques ou série, pour augmenter le nombre d'entrées disponibles et connecter des capteurs supplémentaires ou des périphériques spécifiques qui ne se connectent pas directement au CPU.

Le H5000 CPU est doté d'un processeur ARM ultra-rapide. Il offre des vitesses de traitement jusqu'à 50 fois supérieures à celles des systèmes de la génération précédente, ce qui garantit une actualisation des données en temps réel, sans latence, même avec de nombreux capteurs et calculs complexes.
