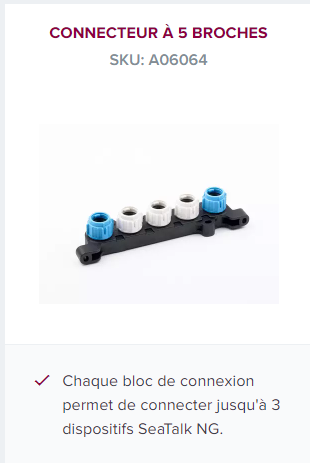

Conector SeaTalk NG de 5 vias

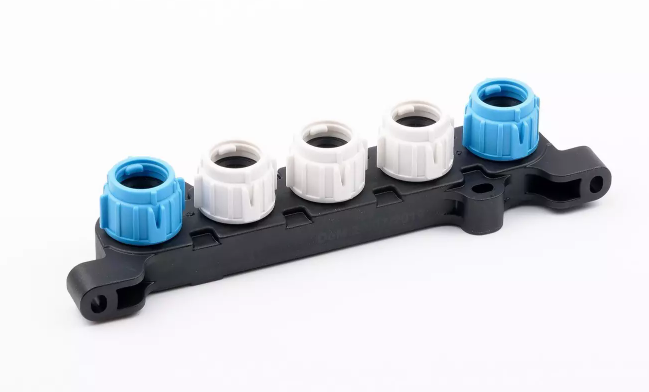

Le connecteur 5 voies A06064 sert de point de jonction central pour créer ou étendre un réseau de navigation Raymarine SeaTalk NG. Il permet de connecter de manière simple et organisée plusieurs instruments à l'épine dorsale (backbone) du réseau, remplaçant ainsi l'utilisation de multiples connecteurs en T.

Les ports du connecteur ont des couleurs spécifiques pour éviter les erreurs de branchement :

Ports bleus (2) : Ils sont exclusivement réservés à la connexion des câbles d'épine dorsale (backbone) pour construire ou prolonger le réseau principal.Ports blancs (3) : Ils sont utilisés pour les câbles de dérivation (spur) qui relient les appareils individuels (écrans, capteurs, etc.) et l'alimentation électrique au réseau.

Oui, c'est possible mais cela nécessite un adaptateur. Le réseau SeaTalk NG de Raymarine utilise le même protocole de données que le NMEA 2000, mais les connecteurs physiques sont différents. Pour connecter un appareil d'une autre marque avec une connectique NMEA 2000 standard, vous aurez besoin d'un câble adaptateur SeaTalk NG vers NMEA 2000.

Oui, comme tout réseau SeaTalk NG ou NMEA 2000, l'épine dorsale (backbone) doit être terminée à ses deux extrémités par un bouchon de terminaison. Si ce connecteur 5 voies se trouve à une extrémité de votre réseau, l'un des ports bleus doit être connecté au câble backbone et l'autre port bleu doit être fermé par un terminateur SeaTalk NG.

L'alimentation du réseau SeaTalk NG se fait via un câble d'alimentation dédié. Ce câble doit être branché sur l'un des trois ports blancs (ports de dérivation/spur) du connecteur. Il est essentiel de n'avoir qu'une seule source d'alimentation pour l'ensemble de votre réseau.

Vous pouvez brancher jusqu'à trois appareils ou instruments sur ce connecteur via ses trois ports de dérivation blancs (spur). Si vous utilisez l'un de ces ports pour l'alimentation du réseau, il vous restera deux ports disponibles pour vos instruments.

Non, pas directement. Le SeaTalk NG et le SeaTalk1 sont des protocoles et des systèmes de câblage différents. Pour intégrer des appareils SeaTalk1 à un réseau SeaTalk NG, vous devez utiliser une passerelle de conversion Raymarine SeaTalk1 vers SeaTalk NG (référence E22158).

Oui. Pour étendre votre réseau, vous pouvez relier deux blocs 5 voies (ou plus) à l'aide d'un câble d'épine dorsale SeaTalk NG (câble bleu). Il suffit de connecter un port bleu de chaque bloc avec ce câble pour prolonger l'épine dorsale de votre réseau.

Non, le connecteur 5 voies A06064 est vendu seul. Les câbles d'épine dorsale (bleus), les câbles de dérivation (blancs), les bouchons de terminaison et le câble d'alimentation doivent être achetés séparément en fonction des besoins de votre installation.

Conformément aux normes SeaTalk NG et NMEA 2000, la longueur maximale d'un seul câble de dérivation (spur) ne doit pas dépasser 6 mètres. Il est recommandé d'utiliser la longueur de câble la plus courte possible pour connecter vos appareils afin de garantir l'intégrité du réseau.

Non, ce connecteur est spécifiquement conçu avec la connectique propriétaire SeaTalk NG de Raymarine. Il ne peut pas être inséré directement dans une épine dorsale utilisant des connecteurs NMEA 2000 standards (type DeviceNet). Il est destiné aux installations Raymarine.

Le boîtier du connecteur 5 voies est pourvu de trous de montage. Vous pouvez le visser simplement sur une cloison ou une surface plane à l'intérieur d'une console ou dans un compartiment technique pour une installation sécurisée et stable.

Le connecteur 5 voies SeaTalk NG (référence A06064) pèse environ 0,02 kg (soit 20 grammes), ce qui le rend très léger et facile à installer n'importe où sur le bateau.

L'emballage pour la référence A06064 contient uniquement le bloc connecteur 5 voies SeaTalk NG. Tous les câbles, terminateurs et autres accessoires sont vendus séparément.

Oui, absolument. En tant que produit Raymarine, le connecteur A06064 est fabriqué avec des matériaux robustes et des joints d'étanchéité pour résister à l'humidité, aux vibrations et aux projections d'eau, garantissant des connexions fiables dans des conditions marines.

Oui, vous pouvez brancher une antenne GPS Raymarine compatible SeaTalk NG sur l'un des trois ports blancs (dérivation/spur) de ce connecteur en utilisant un câble de dérivation SeaTalk NG de la longueur appropriée.

Le bloc 5 voies offre plusieurs avantages :

Encombrement réduit : Il est plus compact qu'une série de connecteurs en T, idéal pour les espaces restreints.Installation simplifiée : Moins de pièces à assembler, ce qui rend le montage plus rapide.Fiabilité accrue : Il réduit le nombre de points de connexion, minimisant les risques de faux contacts.

Il est recommandé de l'installer dans un endroit sec et accessible, comme derrière une console ou un tableau de bord. Son format compact le rend idéal pour les zones où l'espace est limité, permettant de centraliser les connexions d'un groupe d'instruments proches.

Non, les connecteurs physiques sont différents. Vous devez utiliser des câbles Raymarine SeaTalk NG (avec des connecteurs bleus pour le backbone et blancs pour les dérivations) pour vous brancher directement sur ce bloc.

Oui, le connecteur A06064 et l'ensemble du système de câblage SeaTalk NG sont conçus pour l'environnement marin et sont étanches aux projections d'eau, assurant des connexions fiables même dans des conditions humides.
