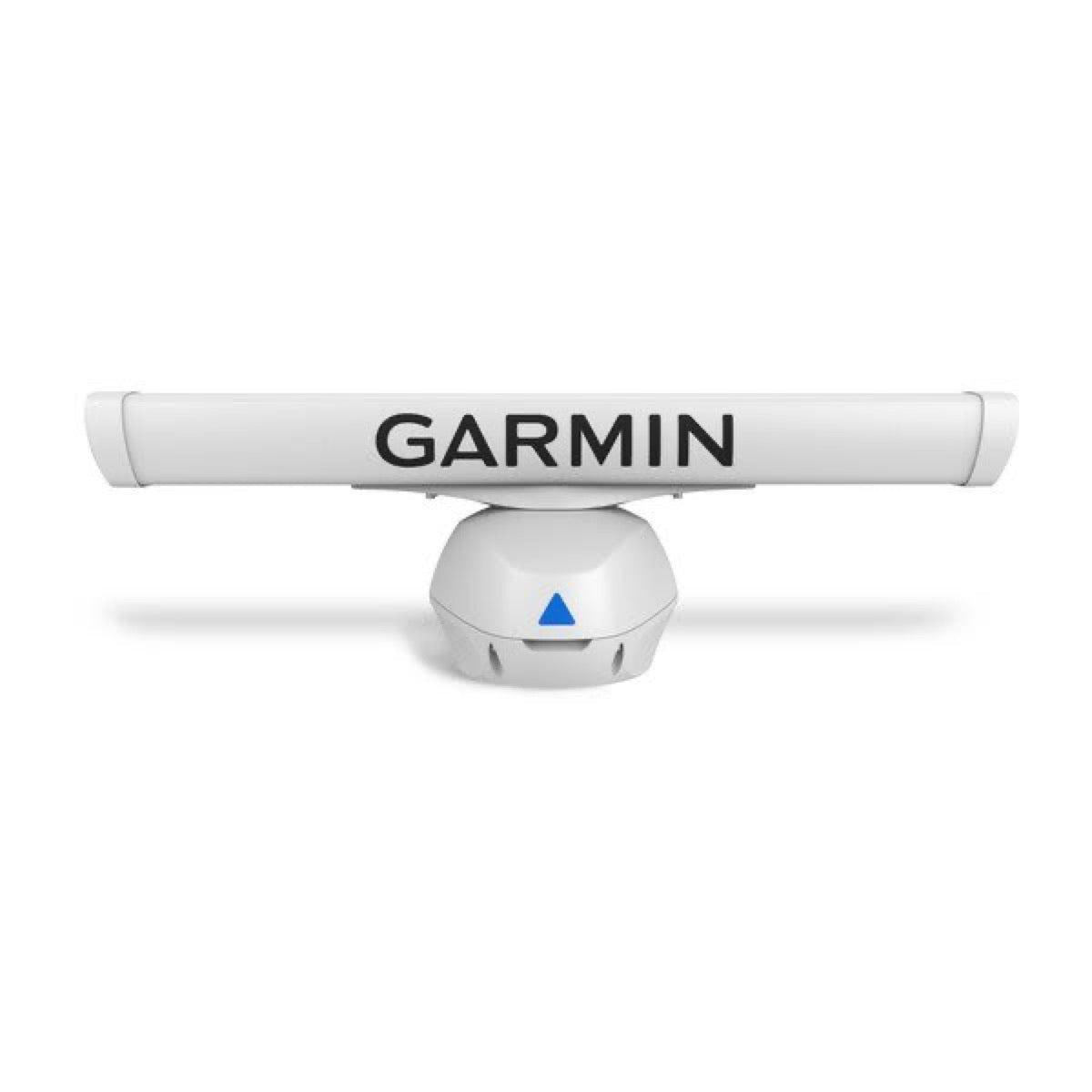

GMR Fantom™ 124, radar s palico in podstavnim stojalom, bela

Le radar GMR Fantom™ 124 dispose d'une puissance de sortie de 120 W. Cette puissance est comparable à celle d'un radar magnétron de 15 kW, assurant une performance de détection élevée.

Ce radar est capable de détecter des cibles à des distances allant de 6 mètres à 96 milles nautiques, offrant une large couverture pour la navigation.

L'antenne poutre ouverte du radar GMR Fantom™ 124 mesure 121,92 cm (4 pieds).

La technologie MotionScope™ utilise l'effet Doppler pour identifier et colorer les cibles mobiles. Cela facilite la prévention des collisions, la localisation des oiseaux (pour la pêche) et le suivi des formations météorologiques, améliorant ainsi la sécurité et l'efficacité en mer.

La technologie de compression d'impulsions assure une imagerie détaillée et maximise l'énergie pour une détection et une identification précises des cibles, même à différentes portées.

Oui, le GMR Fantom™ 124 permet un affichage double portée avec superposition radar. Cette fonction offre une vue simultanée en écran partagé avec des réglages de portée indépendants pour les cibles, améliorant la conscience situationnelle.

Pour l'installation, vous aurez besoin des outils suivants :

Un tournevis Phillips n°2Une clé hexagonale de 6 mmUne perceuseUn foret de 15 mm (19/32 po)Un foret de 32 mm (1 1/4 po) (facultatif pour le passage des câbles)Une clé de 17 mm (21/32 po) et une clé dynamométriqueUn fil de cuivre de 3,31 mm² (12 AWG) pour la mise à la terre (non inclus)Du mastic marin

Le radar doit être monté en hauteur au-dessus de la ligne de quille du navire, avec un minimum d'obstruction du faisceau radar. Il doit être situé hors de portée des personnes, avec le faisceau vertical au-dessus de la hauteur de la tête. La surface de montage doit être plane, robuste et parallèle à la ligne de flottaison du navire.

Oui, le radar doit être monté hors de portée des personnes, avec la largeur du faisceau vertical au-dessus de la hauteur de la tête. Pour éviter l'exposition à des niveaux de radiofréquence (RF) nocifs, il est impératif de ne pas regarder directement l'antenne à courte distance lorsque le radar transmet, car les yeux sont la partie la plus sensible du corps à l'énergie électromagnétique.

Après avoir préparé la surface de montage, placez le radar, puis appliquez l'apprêt inclus (Petrolatum Primer) sur la moitié de la longueur de chaque tige filetée. Insérez les tiges filetées dans la base du radar et serrez-les avec une clé hexagonale de 6 mm jusqu'à ce qu'elles ne tournent plus facilement. Ensuite, placez les rondelles d'épaulement en plastique, les rondelles plates, les rondelles de blocage et les écrous hexagonaux, puis serrez les écrous à un couple de 14,7 N-m (11 lbf-ft.) pour fixer solidement le radar.

Le radar (et le convertisseur de tension, si applicable) doit être connecté à une prise de terre aquatique à l'aide d'un fil de cuivre de 3,31 mm² (12 AWG) (non inclus). Ce fil doit être acheminé vers la prise de terre aquatique et le piédestal du radar, puis connecté au connecteur de terre sur le piédestal. Il est recommandé de recouvrir la vis de terre et le connecteur à sertir de mastic marin.

Oui, le GMR Fantom™ 124 est fourni avec un convertisseur de tension et doit être installé avec celui-ci pour fonctionner correctement. Le convertisseur nécessite une tension d'entrée de 10 à 32 Vcc et doit être installé aussi près que possible de la source d'alimentation.

Le câble d'alimentation du radar contient un fusible de 15 A. En plus de celui-ci, un fusible de 30 A doit être installé entre le convertisseur de tension et la batterie. Les deux fusibles doivent impérativement être en place pour que le radar fonctionne correctement et pour éviter d'annuler la garantie du produit.

Lors du routage des câbles, il est important de ne pas les faire passer près d'objets en mouvement, de sources de chaleur intense, ou à travers les portes et les fonds de cale. Pour éviter les interférences avec d'autres équipements, vous ne devez pas faire passer les câbles réseau et d'alimentation parallèlement à d'autres câbles, tels que les lignes d'antenne radio ou les câbles d'alimentation. Si cela n'est pas possible, les câbles doivent être blindés avec un conduit métallique ou un blindage EMI.

Oui, le radar GMR Fantom™ 124 est conçu pour se connecter au réseau Garmin BlueNet™ ou au réseau marin Garmin.

Non, il est impératif d'utiliser le convertisseur de tension inclus avec le radar ou un convertisseur correct acheté auprès de Garmin ou d'un revendeur agréé. L'utilisation de tout autre convertisseur que celui fourni ou le convertisseur Garmin approprié peut endommager le radar ou l'empêcher de s'allumer.

Plusieurs actions peuvent annuler la garantie du produit :

La connexion du câble d'alimentation sans le porte-fusible en ligne et le fusible approprié en place.L'ouverture de l'appareil par toute personne autre qu'un technicien de service agréé par Garmin.L'utilisation d'un convertisseur de tension autre que celui inclus avec le radar ou un convertisseur correct acheté auprès de Garmin ou d'un revendeur agréé.

Le radar GMR Fantom™ 124 offre une largeur de faisceau horizontal de 1,8°, ce qui permet une imagerie haute résolution. Sa largeur de faisceau vertical est de 23°.

Il n'est pas recommandé d'imprimer votre propre gabarit de montage. Il est fortement conseillé d'utiliser le gabarit fourni dans la boîte du produit pour garantir des dimensions précises. Si vous devez en imprimer un, vous devez suivre scrupuleusement les instructions de mise à l'échelle et de taille de papier fournies par Garmin pour éviter une découpe incorrecte sur la surface de montage de votre bateau.
