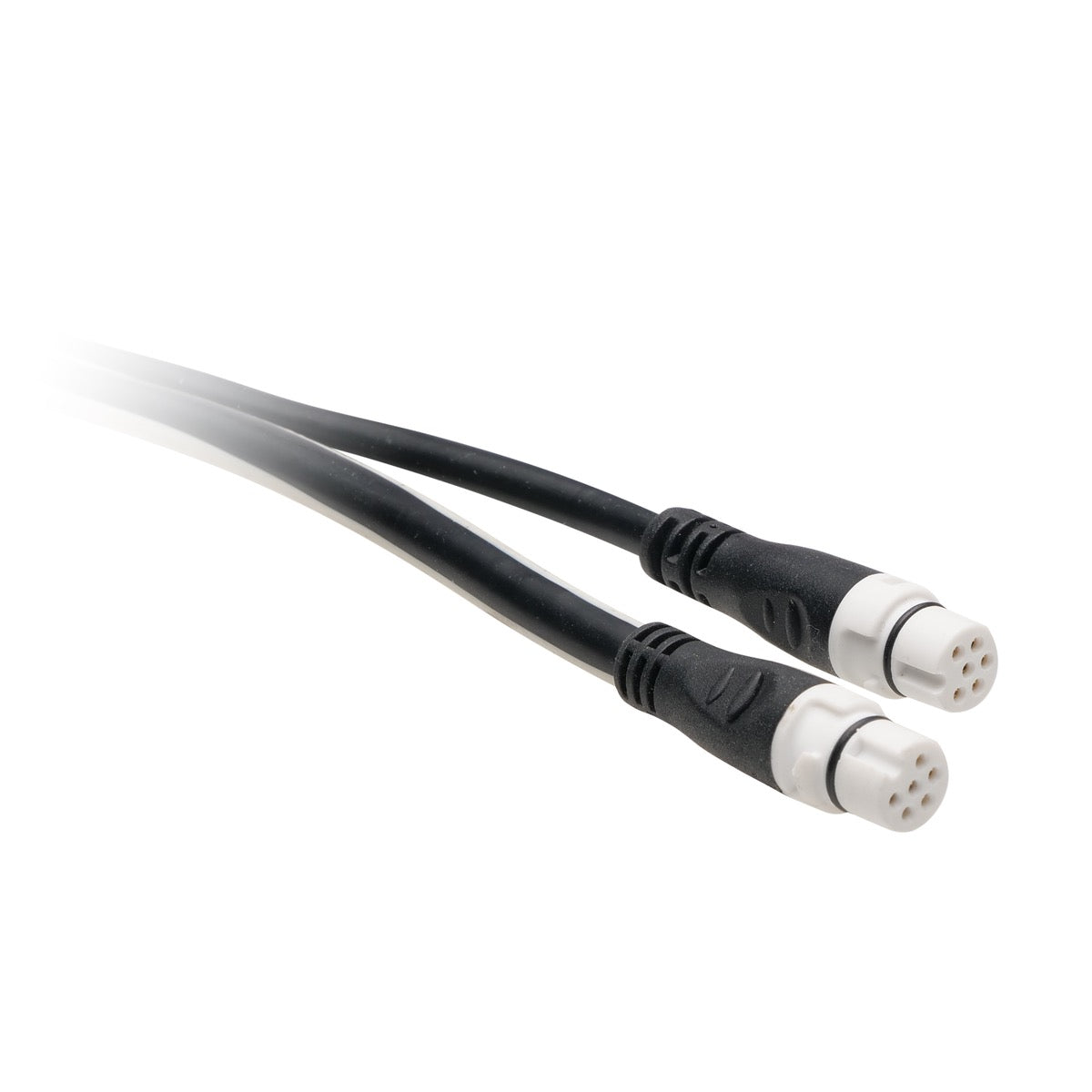

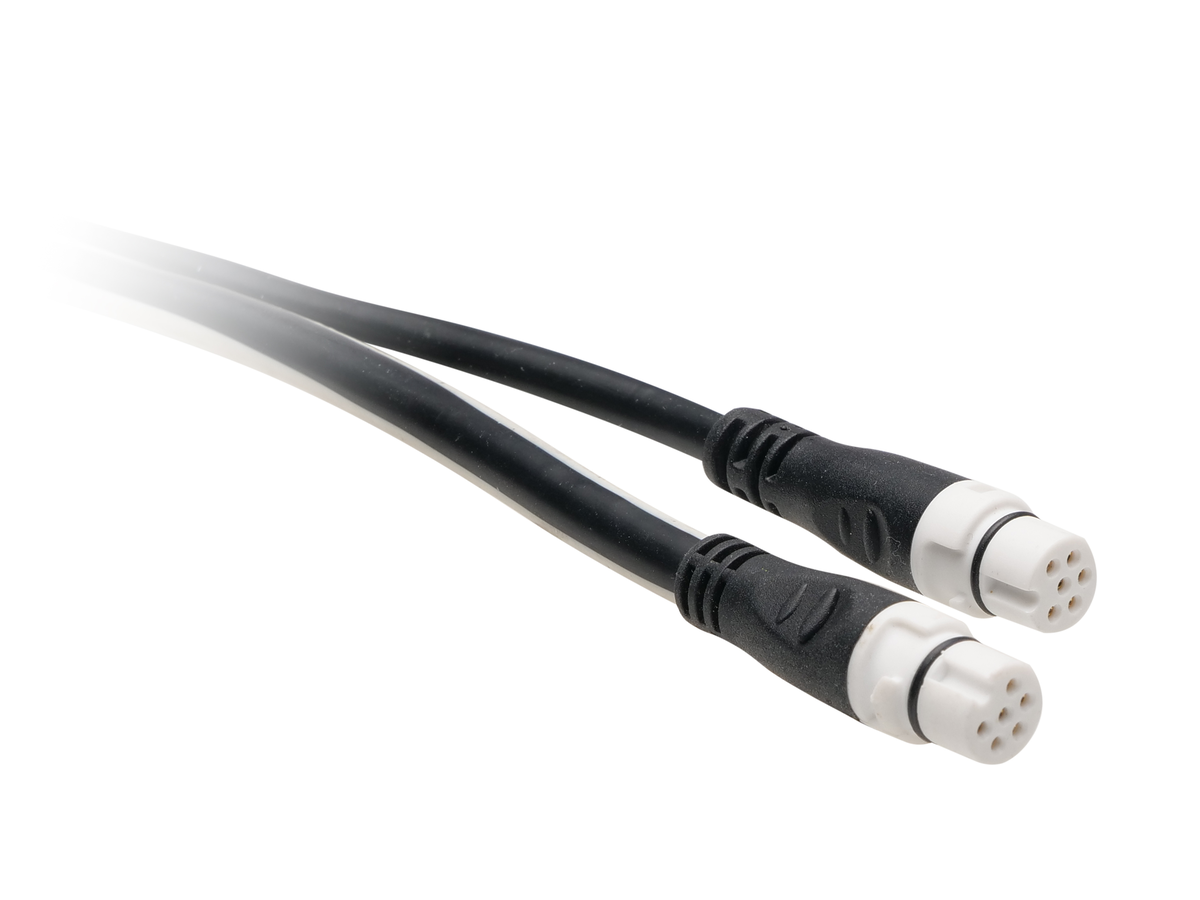

SeaTalk NG-gren 3 meter

Denna SeaTalkng-grenkabel på 3 meter är avsedd för att ansluta en enskild instrument, skärm eller sensor till huvudnätverket (backbone) SeaTalkng ombord på båten.

Denna SeaTalk NG-grenkabel är 3 meter lång.

SeaTalkng-grenkablarna, som denna modell på 3 meter, är vita. Denna färg gör det lätt att identifiera dem och skilja dem från backbone-kablarna (blå) och strömkablarna (med ett rött band).

Det här är en SeaTalkng-förgreningskabel (spur). Den används för att ansluta enskilda enheter till backbone-nätverkets huvudledning.

Denna kabel använder kontakter med liten diameter, vilket underlättar installationen i trånga utrymmen ombord på båten.

Grenkabeln ansluts på ena sidan till Raymarine-enheten (instrument, skärm, sensor) och på andra sidan till en T-kontakt eller en 5-ports förgreningsbox som ingår i SeaTalkng-backbonet.

Denna kabel ansluts mellan en SeaTalkng-enhet (t.ex. en instrumentpanel eller display) och nätverkets huvudbuss. Den fungerar som en "gren" som förbinder enheten till kommunikationsbussen.

Det rekommenderas inte att klippa och skarva SeaTalkng-kablar. Att använda kablar i olika längder, som denna 3 meter långa modell, är designat för att undvika denna procedur och säkerställa nätverkets integritet.

Nej, termineringsmotstånd krävs endast vid de två ändarna av huvudbackbonet i SeaTalkng-nätverket för att säkerställa korrekt datatransmission. Denna grenkabel behöver inget termineringsmotstånd.

SeaTalkng är en vidareutveckling av SeaTalk- och SeaTalk2-bussarna. För att ansluta SeaTalk(1)-produkter till ett SeaTalkng-nätverk krävs specifika Raymarine-produkter (t.ex. ST70-instrument) som fungerar som bryggor via adapterkablar. Denna kabel ensam möjliggör inte direkt anslutning.

SeaTalkng-systemet motsvarar i funktion ett NMEA2000-nätverk. Speciella adaptrkablar finns för sammankoppling mellan SeaTalkng och NMEA2000, men denna 3 meter långa SeaTalkng-grenkabel är endast avsedd för SeaTalkng-nätverk och kan inte anslutas direkt till NMEA2000-enheter utan lämplig adapter.

Denna kabel är kompatibel med alla Raymarine-instrument, skärmar, sensorer och andra enheter som är avsedda att anslutas till ett SeaTalkng-nätverk. Den är en standardkomponent i SeaTalkng-bussystemet.

Artikelnumret (SKU) för denna kabel är A06040.

Installationen underlättas av de smala kontakterna och färgkodningen på kablarna. Det räcker att ansluta kabeln mellan enheten och en anslutningspunkt på SeaTalkng-bakbussen.

Genom att tillhandahålla en fast längd på 3 meter med gjutna kontakter säkerställer denna kabel en tillförlitlig och robust anslutning, vilket förhindrar problem med avbrott eller skarvning som skulle kunna äventyra dataöverföringen i SeaTalkng-nätverket.

Denna kabel är specifikt konstruerad för Raymarines proprietära system SeaTalkng. Även om SeaTalkng är jämförbart med NMEA2000 är det optimerat för Raymarines produkter och är i allmänhet inte direkt kompatibelt med utrustning från andra märken utan specifika adaptrar och nätverksöverväganden.

Innan installationen påbörjas är det absolut nödvändigt att säkerställa att systemets strömförsörjning är avstängd av säkerhetsskäl.

SeaTalkng-systemet är en vidareutveckling av busstyperna SeaTalk och SeaTalk2, med ett nativt och optimerat gränssnitt för moderna Raymarine-produkter. Det är designat som en flexibel nätverkslösning.

Raymarine erbjuder ett brett utbud av kabellängder, inklusive denna 3-metersmodell, för att ge maximal flexibilitet vid installation och eliminera behovet av att kapa och skarva kablar, vilket kan försämra nätverkets prestanda.

Vissa specifika Raymarine-produkter, såsom instrumenten ST70, kan fungera som en brygga för att ansluta SeaTalkng-system till SeaTalk(1)-produkter via anpassade kablar, eller till NMEA2000-produkter med lämpliga adaptrar.
