Kit d'addició de bateria - 120 A

El kit BLUE SEA Add-A-Battery 120A és una solució integrada dissenyada per simplificar la gestió i l'automatització de la càrrega de dos conjunts de bateries diferents, normalment un conjunt d'arrencada i un conjunt de servei, a partir d'una única font de càrrega. Garanteix una gestió elèctrica fiable sense intervenció manual i ajuda a prevenir avaries en el conjunt d'arrencada de la bateria.

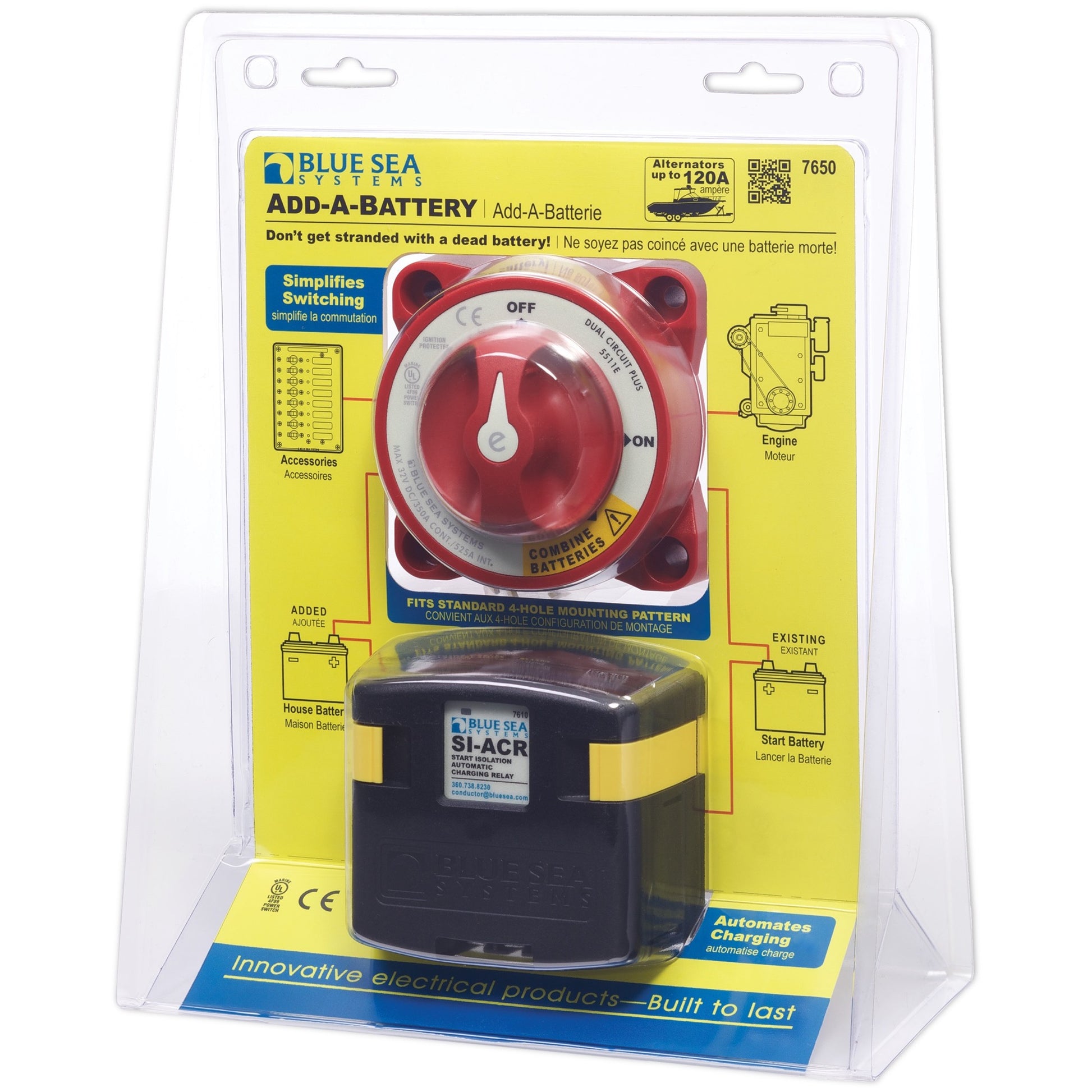

El kit Add-A-Battery 120A inclou dos components principals:

Un commutador de bateries Dual Circuit Plus™ e-Series. Un relé de càrrega automàtica (SI-ACR) de 120 amperes.

El relé de càrrega automàtic SI-ACR inclòs en aquest kit té una capacitat de corrent continu de 120 amperes. També pot gestionar un corrent intermitent de 210 amperes durant 5 minuts.

L'interruptor de bateria Dual Circuit Plus™ e-Series té una capacitat de corrent continu de 350 ampers per circuit. Pot suportar un corrent intermitent de 525 ampers (5 minuts) i un corrent d'arrencada de 700 ampers (30 segons) per circuit.

Sí, el kit Add-A-Battery 120A està dissenyat per funcionar amb sistemes elèctrics de 12V o 24V DC.

La menció "protegit contra l'encesa" (Ignition Protected) significa que els components del kit, el relé de càrrega automàtic SI-ACR i l'interruptor de bateria Dual Circuit Plus™ e-Series, estan dissenyats per ser segurs en una instal·lació a bord de les embarcacions de motor de gasolina, reduint així els riscos d'incendi o explosió deguts a espurnes.

El relé de càrrega automàtic (ACR) combina automàticament les bateries durant la càrrega i les aïlla quan es descarreguen o en arrencar els motors. Distribueix eficaçment la càrrega entre les dues bateries sense necessitat d'ajustar el regulador ni de re-cablejar.

La funció "Start Isolation" (aïllament en l'arrencada) permet un aïllament temporal de les càrregues de servei del circuit motor durant l'arrencada del motor. Això protegeix els aparells electrònics sensibles de les caigudes de tensió que poden produir-se en l'arrencada.

L'interruptor de bateria Dual Circuit Plus™ e-Series té la classificació IP66, cosa que garanteix protecció contra dolls d'aigua forts.

El relé de càrrega automàtic SI-ACR té la certificació IP67, cosa que significa que està protegit contra la immersió temporal fins a 1 metre durant 30 minuts.

L'interruptor de bateria s'ha de muntar en un lloc fàcilment accessible i a prop de les bateries per a una eficiència òptima.

Per minimitzar la corrosió dels fils i les bornes, el relé de càrrega automàtic SI-ACR s’ha de muntar en un lloc sec i protegit. Es recomana evitar els emplaçaments situats directament sobre els parcs de bateries.

Per tal que l'interruptor de bateria Dual Circuit Plus™ respecti les seves capacitats nominals, es recomana utilitzar un cable de mida 4/0 AWG (120 mm²) per born.

Els cargols de borne del commutador de bateria Dual Circuit Plus™ e-Series i del relé de càrrega automàtica SI-ACR s'han d'apretar amb un parell de 140 in-lbs (15.82 N·m).

S'ha de connectar un cable des del terminal de connexió ràpida marcat com a SI (start isolation) fins a la born o el cable que va de la clau d'encesa al solenoide d'arrencada. Aquesta connexió s'ha de realitzar mitjançant un fusible en línia d'1 a 10 amperis i ha d'estar alimentat únicament durant l'arrencada del motor.

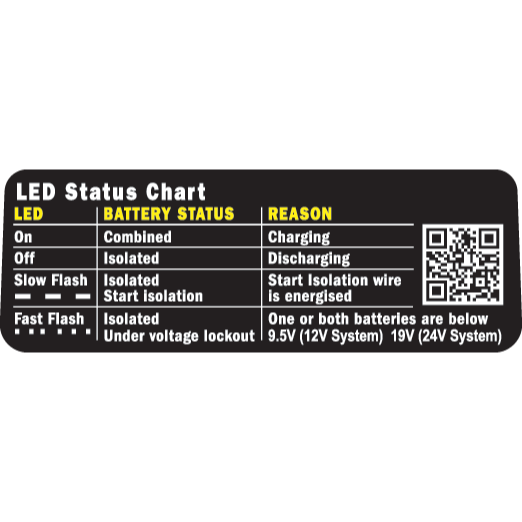

Sí, és possible connectar un indicador LED a distància. El fil vermell de l'LED s'ha de connectar a una font positiva mitjançant un fusible en línia d'un a dos ampers, i el fil groc de l'LED s'ha de connectar al terminal de connexió ràpida marcat LED a l'ACR.

El kit Blue Sea Add-A-Battery 120A està dissenyat per gestionar alternadors d'alta eficiència fins a 120 ampers.

Sí, els components del kit estan "protegits contra l'encesa", cosa que els fa segurs per a una instal·lació a bord de vaixells equipats amb motors de gasolina.

Blue Sea Systems dóna suport als seus productes mentre en sigueu el propietari. Per obtenir informació detallada, es recomana consultar-ne el lloc web.
