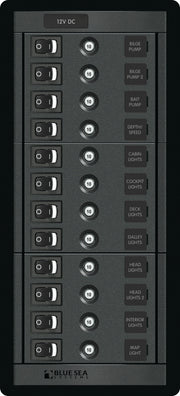

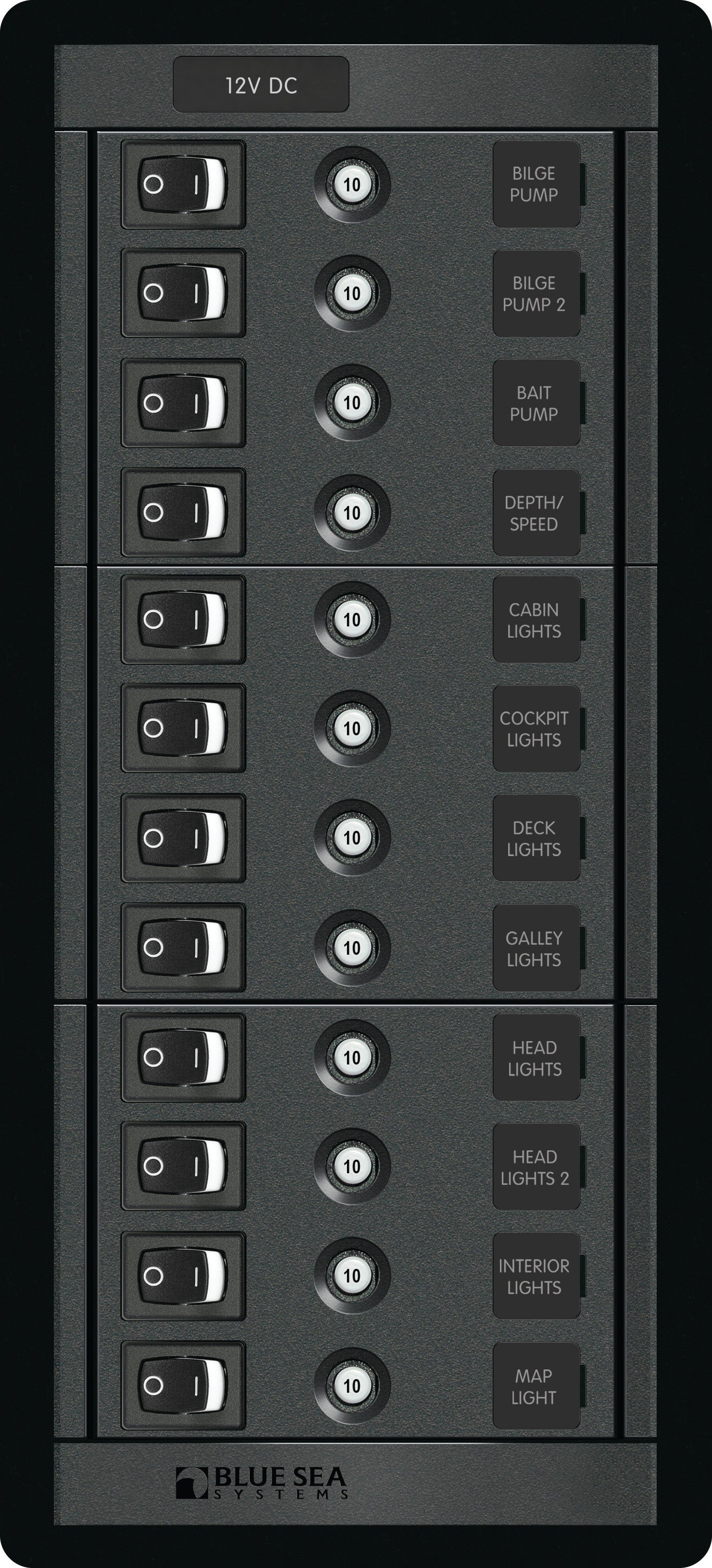

Panneau Blue Sea Systems 360 DC 12 positions avec interrupteurs CLB

Le panneau Blue Sea Systems 360 DC 12 positions avec disjoncteurs (CLB V) est une solution de distribution électrique modulaire conçue pour les systèmes marins 12V DC. Il intègre 12 positions pour circuits de dérivation, assurant une gestion et une protection efficaces de l'alimentation à bord.

Conception et protection des circuits

Ce panneau fonctionne sous une tension nominale de 12V DC, avec une capacité d'ampérage maximale allant de 90A à 120A, selon la configuration et le câblage. Il est équipé de 12 disjoncteurs, souvent des modèles à bouton-poussoir de 10A ou 15A avec réinitialisation rapide, ou des disjoncteurs à bascule plats de la série A. Chaque circuit est contrôlé par un interrupteur à bascule ON-OFF SPST (Single Pole Single Throw), offrant une commande individuelle.

Modularité et durabilité

Le système 360 se distingue par son architecture ouverte et sa conception modulaire, ce qui permet des personnalisations, des reconfigurations et des modifications futures sans nécessiter le remplacement complet du panneau. Pour la durabilité, il est fabriqué avec des matériaux résistants à la corrosion et des composants conducteurs en alliage de cuivre nickelé, adaptés à l'environnement marin. Le panneau mesure environ 197 mm (7,75 pouces) de hauteur, 235 mm (9,25 pouces) de largeur et entre 89 et 102 mm (3,5 à 4,0 pouces) de profondeur.

Visibilité et installation

La visibilité est assurée par des positions d'étiquettes rétroéclairées pour une identification claire des circuits, même en faible luminosité. Des LED ou des voyants lumineux indiquent l'état de chaque circuit. Un jeu d'étiquettes au format carré est inclus. L'installation est facilitée par des actionneurs à bascule plats pour une esthétique moderne et une protection contre les activations accidentelles, des plaques d'extrémité à clipser qui masquent les vis de montage, et une orientation flexible.
