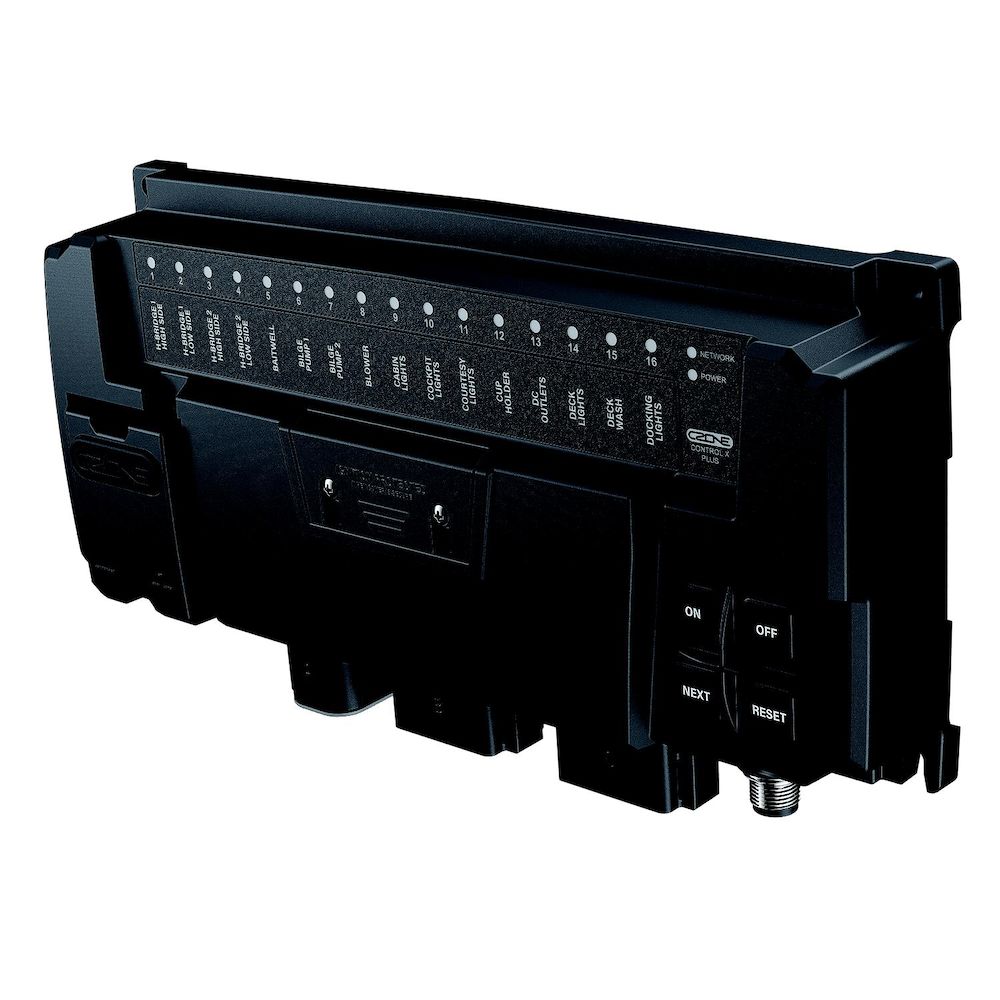

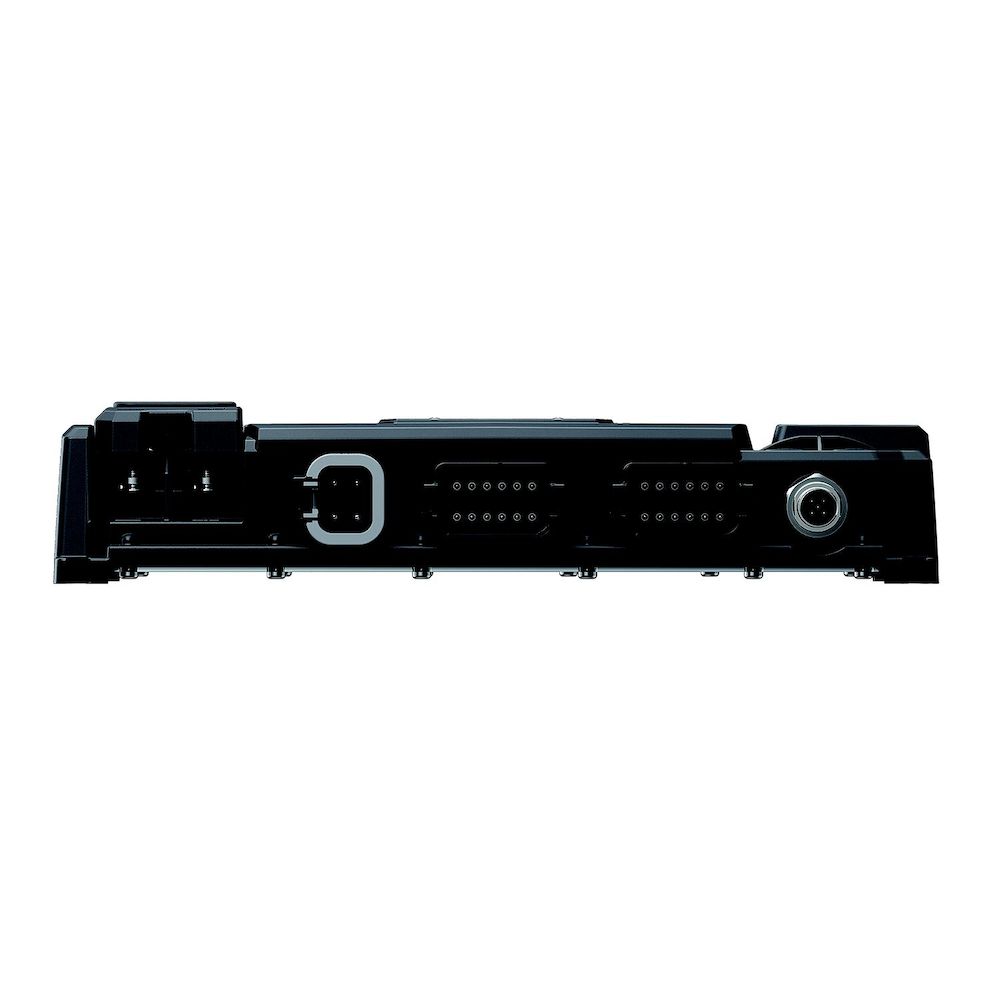

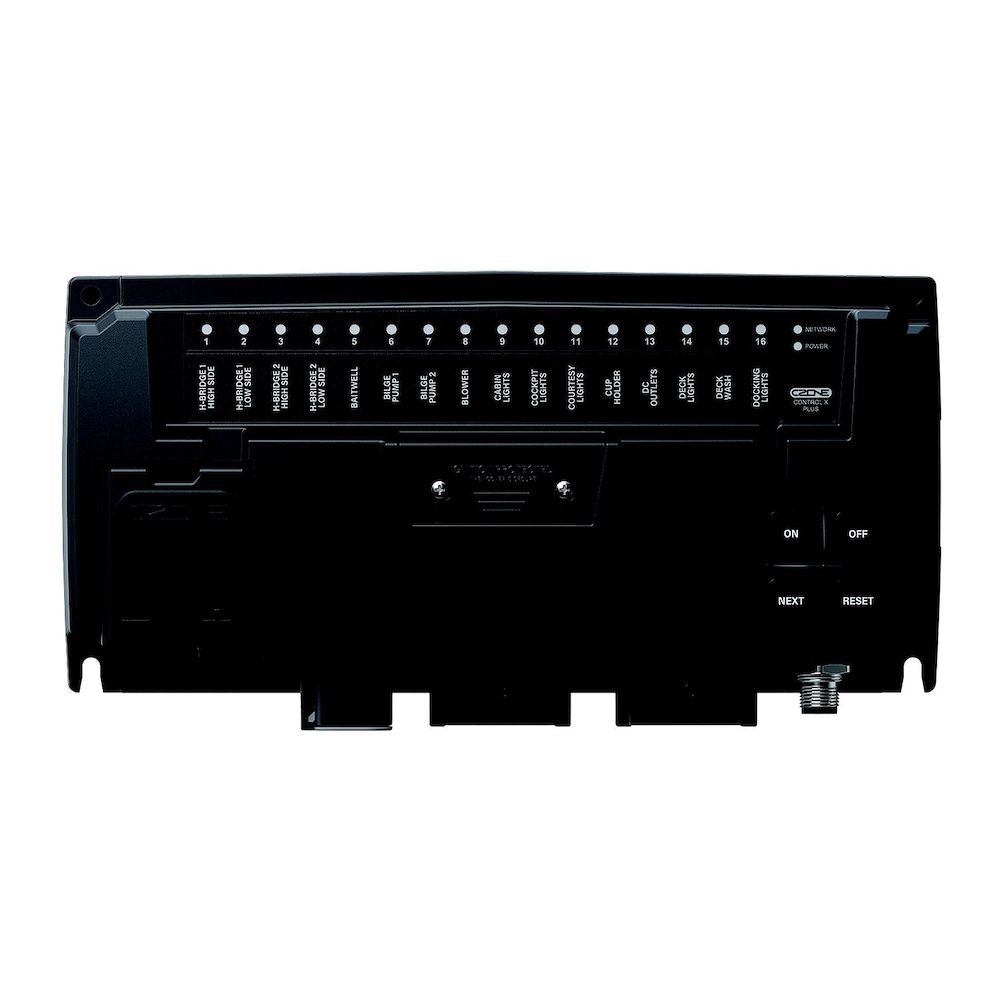

Control X Plus - Només interfície
En estoc
Technical specifications
Technical specifications
| Ús del producte | Module de commutation numérique pour systèmes électriques marins et véhicules spécialisés, simplifiant l'installation et la gestion des circuits. |
| Gama de productes | Control X Plus |
| Tipus d'arquitectura del sistema | Commutation numérique distribuée |
| Compatible amb CZone | Oui |
| Compatible amb NMEA 2000 | Oui |
| Xarxa amb fil | NMEA 2000 |
| Nombre d'entrades | 27.0 |
| Nombre de sortides | 27.0 |
| Corrent de sortida màxim per canal | Configurable (via logiciel) |
| Nombre de ports USB | 0.0 |
| Nombre de ports Ethernet | 0.0 |
| Equivalència de càrrega NMEA 2000 (LEN) | 1 LEN |
| Tipus de connector | Bornier à vis, Micro-C NMEA 2000 |
| Rang de secció de cable | 24-8 AWG |
| Interval de tensió de funcionament | 9-32 V DC |
| Mètode d'alimentació | Filaire (bornier M6), NMEA 2000 |
| Nom del programari de configuració | CZone Configuration Tool |
| Tipus de muntatge | Montage sur cloison (vertical ou plat) |
| Grau de protecció IP | IPx7 |
| Interval de temperatura de funcionament | -15°C à +55°C |
| Pes | 0.81 |
| Dimensions (L x A x P) | 246.5 x 137.4 x 54.0 mm |
| Authorized Representative Address | Snijdersbergweg 93, 1105 AN Amsterdam, NL |
| Authorized Representative Name | Advanced Systems Group EMEA BV |
| Certification Standards | ISO 8846:2017, EN 60948:2002 |
| Class Type | Digital Switching and Integration |
| Protocol de comunicació | NMEA 2000,CAN |
| Sèries de dispositius compatibles | Systèmes CZone |
| Component Type | Processor/Computer/Ethernet Module |
| Tipus d'interfície | Module de commutation numérique |
| Item Type | Main Product |
| Nom del fabricant | BEP Marine Ltd |
| Max Current Consumption Ma | 200 |
| Nmea2000 Power Consumption Standby Ma | 5 |
| Power Consumption Max Current Ma | 200 |
| Power Consumption Sleep Ma | 5 |
| Font d'alimentació | Alimentation principale (bornier M6), NMEA 2000 |
| Nombre de ports sèrie | 0.0 |
| Interval de temperatura d'emmagatzematge | -40°C à +85°C |
| Sortida amb fil | Sorties configurables,Zones RGBW,Contrôle moteur réversible |
Detailed description
Detailed description
La interfície CZone Control X Plus (80-911-0230-01) és un mòdul de commutació digital dissenyat per a instal·lacions marines i vehicles especialitzats. Incorpora tecnologia de commutació MOSFET per a una gestió fiable dels circuits, amb funcionament silenciós i reducció d'espai respecte als sistemes de relés tradicionals. Aquest mòdul es troba en una carcassa amb classificació IPx7 i protecció contra l'encesa, adequada per a entorns exigents.
Capacitats de commutació i control
El Control X Plus ofereix 27 canals d'entrada i sortida configurables, permetent adaptar-se a les necessitats específiques de la instal·lació. Admet el control de dos motors reversibles i incorpora dues zones d'il·luminació RGBW per a una gestió personalitzada d'ambients lumínics, amb funcions de gradació, efectes i seqüències. El mòdul també disposa d'un controlador de motor d'esquitxadors a doble velocitat, capaç de sincronitzar fins a vuit motors amb tres configuracions de temporització intermitent.
Integració i monitorització del sistema
Aquest mòdul compta amb connectivitat NMEA 2000 mitjançant un port CAN Micro-C, facilitant la seva integració en xarxes existents. Ofereix monitorització del corrent en tots els canals de sortida amb fusible lògic configurable, eliminant la necessitat de fusibles físics. El Control X Plus realitza detecció automàtica del funcionament de bombes de sentina i permet afegir entrades per a sondes de dipòsit o monitorització de tensió. La seva alimentació oscil·la entre 9 i 32V i consumeix menys de 5mA en repòs. Les seves dimensions són de 246,5 mm x 137,4 mm x 54,0 mm i pesa 810g.
