DDS Interface seule
En cours de réappro
Característiques tècniques
Característiques tècniques
| Ús del producte | Mòdul de commutació digital per a sistemes elèctrics marins i de vehicle autocaravana. |
| Gama de productes | CZone DDS |
| Tipus d'arquitectura del sistema | Sistema de commutació digital en xarxa |
| Compatible amb CZone | Oui |
| Compatible amb NMEA 2000 | Oui |
| Xarxa amb fil | NMEA 2000 |
| Connectivitat sense fils | Cap |
| Nombre de ports USB | 0.0 |
| Nombre de ports Ethernet | 0.0 |
| Equivalència de càrrega NMEA 2000 (LEN) | 1 LEN |
| Tipus de connector | M8, NMEA 2000 Micro-C |
| Rang de secció de cable | 24-8 AWG |
| Interval de tensió de funcionament | 9-32 VDC |
| Mètode d'alimentació | Cablat (CC) |
| Nom del programari de configuració | Eina de configuració CZone |
| Suport d'actualització del firmware | Oui |
| Tipus de muntatge | Muntatge en superfície |
| Grau de protecció IP | IP65 |
| Interval de temperatura de funcionament | -25 a +70 °C |
| Pes | 1.04 |
| Dimensions (L x A x P) | 351,4 x 164,5 x 53,0 mm |
| Circuit Bypass Type | Derivació mecànica als canals de sortida de relés |
| Circuit Protection Type | Fusible MINI Blade |
| Protocol de comunicació | NMEA 2000 |
| Sèries de dispositius compatibles | Pantalles multifunció (MFD) compatibles amb NMEA 2000, pantalles CZone, teclats CZone |
| Normes de compliment | CE, RCM, NMEA2000, UK-CA |
| Protecció antiexplosiva | Sí |
| Tipus d'interfície | Interfície de commutació digital |
| Maximum Total Current | 60 |
| Max Fuse Voltage | 32 |
| Max Interrupting Capacity | 1000 |
| Max Shock Resistance | 20 |
| Nmea2000 Network Power Supply Voltage Range | 9-16 |
| Nmea2000 Port Count | 1 |
| Power Consumption Sleep | 120 |
| Font d'alimentació | Alimentació DC externa |
| Power Supply Terminal Type | Terminal positiu M8 |
| Product Component Type | Mòdul processador/ordinador/Ethernet |
| Nombre de ports sèrie | 0.0 |
| Interval de temperatura d'emmagatzematge | -40 a +85 |
| Switch Bank Support | 2 |
| Terminal Max Torque | 3,9 |
| Total Channel Count | 40 |
| Període de garantia | 2 |
| Entrada amb fil | Alimentació CC, NMEA 2000 |
| Sortida amb fil | Sortides relé,Sortides MOSFET,Sortides digitals |
Descripció detallada
Descripció detallada
L'interface CZone DDS (référence 80-911-0260-01) est un module de commutation numérique conçu pour la gestion des systèmes électriques marins et des véhicules de loisirs. Elle vise à remplacer les panneaux d'interrupteurs et de fusibles traditionnels, offrant une solution intégrée pour le contrôle et la surveillance des équipements embarqués.
Caractéristiques techniques et protection
Ce module fonctionne sur des systèmes d'alimentation de 12V ou 24V DC, avec une tension d'alimentation principale allant de 9V à 32V. Il supporte un courant total maximal de 60A. La protection des circuits est assurée par des fusibles MINI Blade avec une capacité d'interruption maximale de 1000A et une tension maximale de 32VDC. L'interface est protégée contre l'allumage et bénéficie d'une protection IP65 contre l'intrusion d'eau lorsqu'elle est correctement couverte. Sa résistance aux chocs est de 20G. Elle est conforme aux normes CE, RCM, NMEA2000 et UK-CA.
Connectivité et fonctionnalités avancées
L'interface CZone DDS dispose de 40 canaux au total, comprenant 12 canaux de relais avec dérivation mécanique de fusible, 5 canaux MOSFET avec protection contre les surintensités, 3 entrées analogiques configurables (tension ou résistance) et 5 entrées/sorties numériques positives/négatives. La connectivité réseau est assurée par une interface NMEA 2000 via un port CAN Micro-C unique, avec un LEN de 1. Cette intégration permet le contrôle depuis des écrans multifonctions (MFD) de marques telles que Simrad, Lowrance, B&G et Garmin, ainsi que des panneaux de contrôle CZone Touch ou des appareils mobiles via une interface sans fil. Les circuits peuvent également être contrôlés par des interrupteurs physiques.
Les fonctionnalités incluent une gestion avancée des pompes de cale sur tous les canaux de relais, permettant le suivi du temps de fonctionnement total, le déclenchement d'alarmes automatiques et la configuration de délais. Chaque canal offre une protection intégrée contre les surintensités et les courts-circuits avec réinitialisation automatique. Des interrupteurs de dérivation manuelle individuelle sont présents pour assurer un contrôle même en cas de problème réseau. Des LED indiquent le statut (marche/arrêt/défaut) de chaque canal. Le module supporte le contrôle de l'éclairage par modulation de largeur d'impulsion (PWM), la surveillance des niveaux de réservoir via les entrées de capteurs analogiques, et l'optimisation de la durée de vie de la batterie grâce au délestage intégré.
Installation et environnement

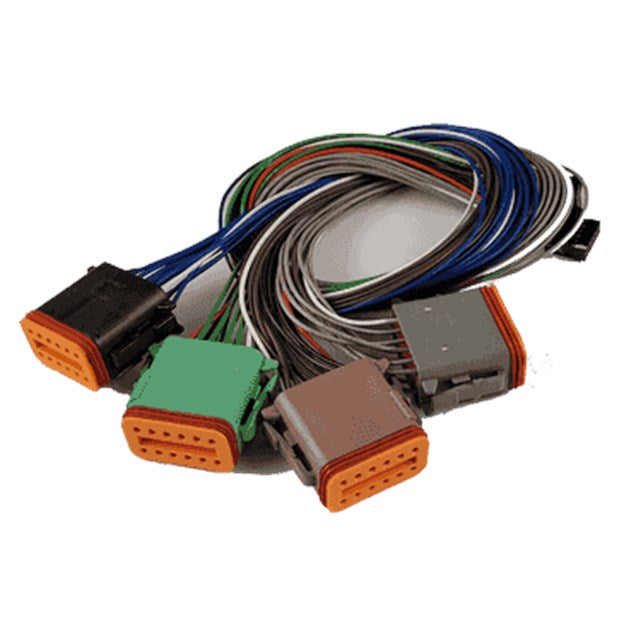

Avec des dimensions de 351.4mm x 164.5mm x 53.0mm et un poids de 1040g (sans connecteurs), l'interface présente un format compact. Elle utilise des connecteurs Deutsch plug-and-play pour des connexions électriques sécurisées et étanches. La plage de température de fonctionnement est de -25°C à +70°C, et la plage de température de stockage est de -40°C à +85°C. La consommation d'énergie en mode veille est inférieure à 120mA.
