DFF3D — Sondeig multifascicle Black-Box 3D amb escaneig de 120° a 165 kHz, 800 W - Mode de visualització: Sond

El FURUNO DFF3D és un sondeig multifascicle Black-Box 3D dissenyat per a l'exploració submarina detallada i la localització de peixos. Aquest aparell utilitza una tecnologia multifascicle avançada per proporcionar imatges submarines en temps real amb una cobertura de 120 graus de babord a estribord.

Prestacions i escaneig submarí

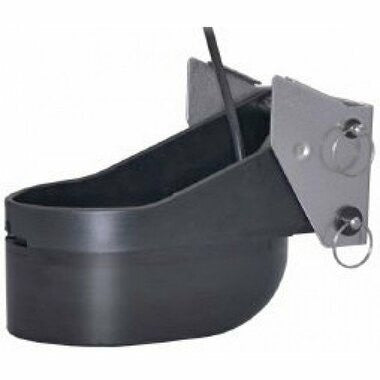

Operant a una freqüència de 165 kHz, el DFF3D lliura una potència de sortida de 800 W, permetent una penetració en profunditat. L'abast de detecció del feix principal, directament sota el vaixell, supera els 300-350 metres, mentre que els feixos laterals arriben fins als 200 metres sobre una amplada de 120 graus. La gamma d'operació s'estén de 3 metres a 1200 metres. Els transductors compatibles, com els B54, TM54 i SS54, incorporen un sensor de moviment per estabilitzar la visualització, assegurant imatges clares fins i tot amb mar moguda.

Modes de visualització i funcionalitats avançades

El DFF3D ofereix quatre modes de visualització diferents per adaptar-se a diverses necessitats de navegació i pesca:

• Tall Transversal: Mostra en temps real l'eco de la columna d'aigua sobre 120 graus de babord a estribord, útil per visualitzar la distribució dels bancs de peixos i les condicions de la columna d'aigua.
• Històric 3D: Presenta una imatge 3D intuïtiva del fons marí amb icones de bancs de peixos, facilitant la identificació de zones de pesca i l'avaluació del fons.
• Sondeig Simple/Triple Feix: Mostra un feix únic (sota el vaixell) o tres feixos direccionals (central, esquerre, dret) simultàniament per analitzar la profunditat, el moviment dels peixos i les condicions del fons en cada direcció.
• Side Scan: Proporciona una imatge d'alta definició de les estructures submarines a babord i estribord, ideal per a la recerca d'estructures i la comprensió de la topografia del fons.

La funció «Target Tracking» està integrada per al seguiment de blancs. Compatible amb les pantalles multifunció Furuno NavNet TZtouch, TZtouch2, TZtouch3, així com amb sistemes Windows mitjançant el programari TZ Professional. Amb el programari TZ Professional i un mòdul PBG opcional, el DFF3D pot generar bases de dades batimètriques personals amb fins a 50 punts de profunditat per segon.

Integració i especificacions tècniques

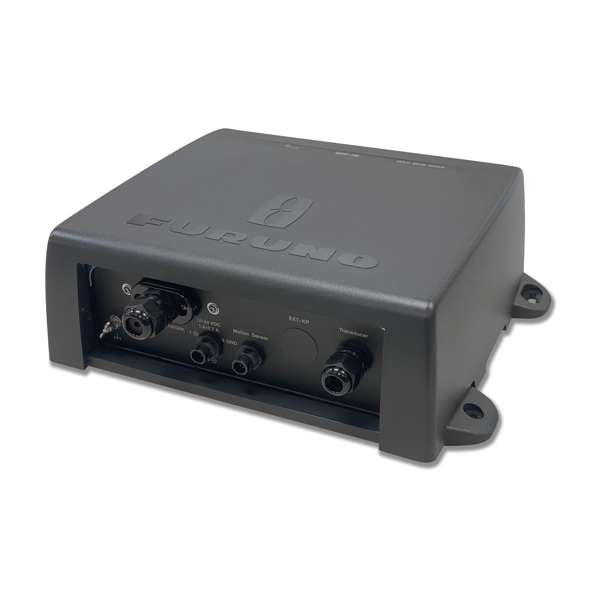

El processador del DFF3D pesa 3 kg i s'alimenta en 12-24 VDC. Les seves dimensions són de 38 cm d'amplada, 31,6 cm d'alçada i 12 cm de profunditat. Ofereix connectivitat mitjançant un port LAN Ethernet 10/100Base-TX. La unitat principal està dissenyada per operar en temperatures que van de -15°C a +55°C i compta amb una estanquitat IP55, garantint resistència als entorns marins.
