Garmin

010-11647-20

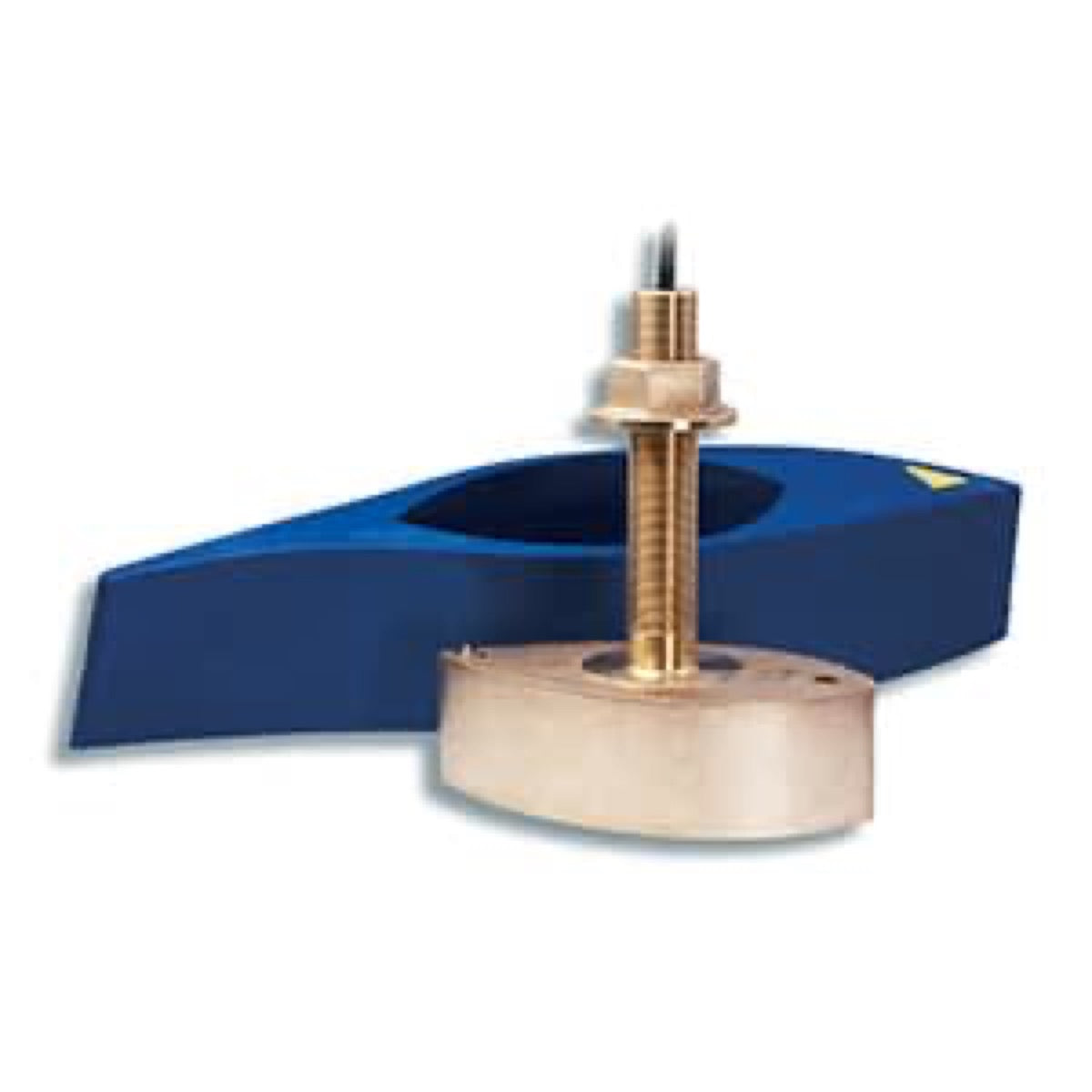

Airmar B265LM - Sonda traversant de bronze 1kW CHIRP (42-65kHz/85-135kHz) amb sabó + temperatura – (cables nus)

La sonda horitzontal de bronze Garmin Airmar B265LM és un transductor CHIRP de 1 kW dissenyat per a la pesca en aigües mitjanes a profundes. Ofereix freqüències baixes (42-65 kHz) i mitjanes (85-135 kHz) per a una detecció i separació de les targets optimitzada. Aquest model es lliura amb un sabó "High-Performance Fairing" i un sensor de temperatura integrat.

Public priceGet pro pricing

2.232,10€

2.232,10€ ~~2.519,00€~~

IVA inclòs Expedició calculada en el moment del pagament.

En estoc

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

through our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Tecnologies de sondatge compatibles	CHIRP, Sondeig tradicional
Freqüències del sonar	42-65, 85-135
Potència de pic	1000.0
Profunditat màxima de lectura	914.0
Material de la sonda	Bronze
Tipus de connector per a sondes	Cables nus
Longitud del cable	11.9
Sensor de temperatura integrat	Sí
Pantalles compatibles	Garmin, Simrad, Lowrance, B&G
Compatibilitat de bus	Cap
Xarxa amb fil	Cap
Connectivitat sense fils	Cap
Tipus de muntatge	Travessant
Antifouling Recommended	Sí
Anti Rotation Bolt Required	Sí
Angle de cobertura del feix	25° a 16° (baixa freqüència) / 16° a 11° (mitjana freqüència)
Freqüència CHIRP alta	85-135
Freqüència CHIRP baixa	42-65
Cored Hull Hole Saw Diameter Mm	42
Fairing Min Thickness Mm	74
Tipus de pesca	Mar, pesca d'altura, arrossegament, pesca comercial
Diàmetre de la serra de foradar	33
Hull Material Compatibility	Fibra de vidre, Fusta
Installation Location Optimization	Flux d'aigua laminar, lluny de les turbulències
Installation Restriction	Mínim 300 mm del taló de quilla
Sensor de velocitat integrat	No
Max Deadrise Angle	20
Màstic d'estanquitat necessari	Sí
Nivell d'usuari	Expert

Detailed description

Dissenyada per a la pesca en aigües mitjanes a profundes, la sonda traversant de bronze Garmin Airmar B265LM és un transductor CHIRP de 1 kW que ofereix una separació de les targets i una discriminació del fons precises. Posicionada com una solució d’alt nivell per als pescadors exigents, es distingeix de les sondes tradicionals per la seva tecnologia CHIRP de doble banda i la capacitat de cobrir un espectre ampli de freqüències.

Rendiment CHIRP avançat

El transductor Airmar B265LM opera en dues bandes de freqüències diferents: una banda baixa (42 a 65 kHz) per a profunditats de fins a 914 metres (3.000 peus) i una banda mitjana (85 a 135 kHz) per a profunditats màximes de 457 metres (1.500 peus). Aquesta versatilitat permet adaptar la detecció a les condicions i a les espècies buscades. Mentre que la banda baixa està optimitzada per a la prospecció en aigües profundes amb un feix de 25° a 16°, la banda mitjana ofereix un feix més ample (16° a 11°) per a la identificació de peixos suspesos prop del fons o a la columna d’aigua. Aquesta capacitat CHIRP total de 73 kHz en un únic transductor supera el rendiment de les sondes de freqüències fixes, com els models B260 o SS260, en oferir una resolució i un nivell de detall superiors.

Disseny i integració

Fabricada en bronze, aquesta sonda és compatible amb cascs de fibra de vidre o de fusta. Es lliura amb un sabó (High-Performance Fairing) que assegura una millora significativa del rendiment a banda ampla i manté lectures clares fins i tot a velocitats superiors als 30 nusos (34 mph). El sabó permet una instal·lació en cascs amb un angle de deadrise de fins a 20°. Un sensor de temperatura d’aigua integrat de resposta ràpida proporciona dades essencials per localitzar variacions tèrmiques, sovint associades a zones de concentració de peixos. La tecnologia Xducer ID® de Airmar garanteix un reconeixement automàtic de la sonda pels traçadors Garmin compatibles, facilitant una instal·lació "plug-and-play" sense configuració manual complexa. El cable té una longitud de 9 metres per a les versions Mix and Match™ (amb un cable adaptador d’1 metre) o 39 peus (uns 11,9 metres) per a les versions de cables nus.

Documentation

Type	Nom
	Document technique - Protection de sonde Airmar avec revêtement Foulfree
	Notice d'installation - Guide d'installation sonde traversante Airmar B265/B275/B285
	Notice d'installation - Instructions d'installation sabot haute performance Airmar
	Notice d'installation - Instructions d'assemblage de l'écrou amovible
	Notice d'installation - Instructions d'installation du connecteur à écrou amovible
	Notice d'installation - Supplément d'installation: Transducteurs CHIRP - Éviter la surchauffe
	Plan technique - Dessin technique - Sonde Airmar B265LM - Dimensions et matériaux
	Plan technique - Plan de la sonde Airmar B265LM (EN)

Expert review

Pol CONIN

Responsable digital

« Anàlisi tècnica: Airmar B265LM, prestacions CHIRP per a la pesca profunda »

La sonda Airmar B265LM de Garmin representa una tria tècnica encertada per a aplicacions de pesca esportiva i professional que requereixen una detecció precisa en aigües profundes. La seva configuració de doble banda CHIRP, amb freqüències baixes (42-65 kHz) i mitjanes (85-135 kHz), ofereix una versatilitat superior. La banda baixa és especialment rellevant per a l'exploració d'estructures profundes i la detecció de grans peixos pelàgics, mentre que la banda mitjana destaca en la identificació d'arts de pesca i espècies que es mouen en la columna d'aigua o prop del fons, amb un feix més ample. Aquesta capacitat per cobrir un espectre de 73 kHz des d'un únic transductor és un avantatge cert per als sistemes de sonar moderns.

La integració d'un sabó "High-Performance Fairing" és un element clau d'aquest model. No es tracta únicament d'un accessori de muntatge, sinó d'una peça essencial per optimitzar el flux d'aigua al voltant del transductor, garantint així unes prestacions acústiques estables i sense turbulències a velocitats elevades, superiors als 30 nusos. Això és crucial per a les embarcacions de pesca ràpida. La instal·lació travessera en bronze és robusta i adequada per a cascs de fibra de vidre o fusta, però requereix una atenció especial a l'angle de deadrise (fins a 20° amb el sabó) per assegurar un feix vertical òptim. La presència d'un sensor de temperatura integrat és un avantatge per a les estratègies de pesca basades en la detecció de termoclines. Tot i que la instal·lació d'una sonda travessera amb sabó demana certa experiència per al foradat i l'ajustament precís, la tecnologia Xducer ID® simplifica la configuració del programari amb els equips Garmin, reduint el temps d'instal·lació.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Carcassa black box GPSMAP® 8700

Ref : 010-02094-00

4.379,63€

4.379,63€ ~~4.999,00€~~

IVA inclòs

Frequently Asked Questions

Need help? Contact us

Quines són les principals característiques de la sonda Airmar B265LM?

La sonda Airmar B265LM és una sonda travessera de bronze de 1 kW que utilitza la tecnologia CHIRP. Opera en dues bandes de freqüències, baixa (42-65 kHz) i mitjana (85-135 kHz), i inclou un sensor de temperatura. Està dissenyada per a la pesca en aigües mitjanes a profundes, oferint una separació de les targets i una discriminació del fons precises.

Quina tecnologia de sonar utilitza la sonda Airmar B265LM?

La sonda Airmar B265LM utilitza la tecnologia CHIRP (Compressed High-Intensity Radiated Pulse) de doble banda. Aquesta tecnologia permet una separació de les targets i una discriminació del fons precises, oferint una resolució i un nivell de detall superiors respecte a les sondes de freqüències fixes.

Quines són les bandes de freqüències cobertes per la sonda B265LM?

La sonda B265LM opera en dues bandes de freqüències diferents:

Una freqüència baixa de 42 a 65 kHz.
Una freqüència mitjana de 85 a 135 kHz.
Aquestes dues bandes combinades ofereixen una capacitat CHIRP total de 73 kHz.

Quina és la profunditat màxima que pot assolir la sonda Airmar B265LM?

La sonda Airmar B265LM està optimitzada per a diferents profunditats segons la banda de freqüència utilitzada:

La banda de baixa freqüència (42 a 65 kHz) està dissenyada per a profunditats de fins a 914 metres (3.000 peus). La banda de mitjana freqüència (85 a 135 kHz) és eficaç per a profunditats màximes de 457 metres (1.500 peus).

Quina és la potència de transmissió de la sonda Airmar B265LM?

La sonda Airmar B265LM té una potència de transmissió de 1 kW.

La sonda B265LM inclou un sensor de temperatura de l'aigua?

Sí, la sonda Airmar B265LM incorpora un sensor de temperatura de l'aigua integrat.

Quin és el material de fabricació del cos de la sonda Airmar B265LM?

El cos de la sonda Airmar B265LM està fabricat en bronze.

Quins són els angles de feix de la sonda B265LM per a cada freqüència?

La sonda B265LM ofereix angles de feix diferents segons la banda de freqüència:

La banda de baixa freqüència (42 a 65 kHz) té un feix que va de 25° a 16°. La banda de mitjana freqüència (85 a 135 kHz) té un feix més ampli, que va de 16° a 11°.

La sonda Airmar B265LM és adequada per a l'aplicació d'un revestiment antiincrustant?

Sí, l’aplicació d’un revestiment antiincrustant com Foulfree està certificada per Airmar i no comporta cap pèrdua de rendiment de la sonda. Aquest tipus de revestiment és no tòxic, durador (fins a dos anys) i impedeix l’adherència d’organismes marins.

La sonda B265LM s'entrega amb fils nus o amb connector?

La sonda Airmar B265LM es subministrada amb fils nus, cosa que significa que el cable de la sonda no acaba amb un connector específic i haurà de ser connectat segons els requisits de l'aparell de sonar compatible.

Amb quins tipus de bucs és compatible la sonda Airmar B265LM?

La sonda Airmar B265LM, en ser fabricada en bronze, es recomanada únicament per a cascs de fibra de vidre o de fusta.

Puc instal·lar la sonda Airmar B265LM en un casc metàl·lic?

No, és imprescindible no muntar mai una sonda de bronze en una obra viva metàl·lica, ja que això provocaria una corrosió galvànica. La sonda Airmar B265LM és recomanada per a obres vives de fibra de vidre o fusta.

La sonda B265LM es pot instal·lar en un vaixell amb sistema de massa positiu?

No, és imprescindible no instal·lar mai una sonda metàl·lica (com la B265LM de bronze) en un vaixell equipat amb un sistema de massa positiu.

Quin tipus d'instal·lació és necessària per a la sonda Airmar B265LM?

La sonda Airmar B265LM és una sonda de tipus travessera (thru-hull) amb un sabó (fairing). S’instal·la completament a l’exterior de la roda, amb un forat per on passa el cable. La cara activa i els costats de la sonda queden submergits a l’aigua.

Quin diàmetre de forat de perforació cal per instal·lar la sonda B265LM?

Per a la instal·lació de la sonda Airmar B265LM, cal un forat de 33 mm o 1-5/16" per al pas de la sonda. Abans, caldrà practicar un forat pilot de 3 mm o 1/8".

Quan es recomana utilitzar un sabó (fairing) per a la sonda B265LM?

L’ús d’un calaix de quilla és altament recomanat si l’angle de quilla (angle de fons) de la carena supera els 10°. El calaix de quilla permet orientar el feix sonor directament cap avall en muntar la sonda paral·lelament a la superfície de l’aigua i garanteix un flux d’aigua net sota la cara de la sonda.

Quina és la importància del cargol antirotació en la instal·lació del sabó de la sonda?

La instal·lació del cargol antirotació és obligatòria en fixar el sabó de la sonda. Aquest cargol manté fermament el sabó en posició i impedeix que giri quan el vaixell es mou, evitant així moviments bruscos i pèrdua de control de la direcció.

Quina és la millor ubicació per instal·lar la sonda B265LM a l'obra viva?

Per obtenir un rendiment òptim, la sonda s’ha d’instal·lar en una zona on el flux d’aigua sota el casc sigui llis, amb un mínim de bombolles i de turbulències, especialment a alta velocitat. La sonda ha d’estar sempre submergida i el seu feix no ha d’estar obstruït per la quilla ni pels eixos de l’hèlix. Es recomana instal·lar-la a un mínim de 300 mm (1 peu) de la quilla i lluny de fonts d’interferència com les hèlixs o les preses d’aigua.

Quines precaucions he de prendre per evitar l'escalfament excessiu de la sonda CHIRP B265LM?

Les sondes CHIRP generen més calor que les sondes tradicionals. Per evitar la sobreescalfament i l'avaria de la sonda, és crucial utilitzar-la sempre submergida a l'aigua. Mai no s'ha de fer funcionar la sonda a l'aire lliure. La instal·lació ha de ser conforme a les instruccions del fabricant per garantir una dissipació tèrmica adequada.

Cal aplicar pintura antisorral a la sonda Airmar B265LM?

Sí, l'aplicació d'una pintura antisorral a base d'aigua és obligatòria en aigua salada per mantenir el rendiment de la sonda evitant el creixement marí. És important utilitzar una pintura compatible amb els transductors i mai utilitzar dissolvents agressius.
