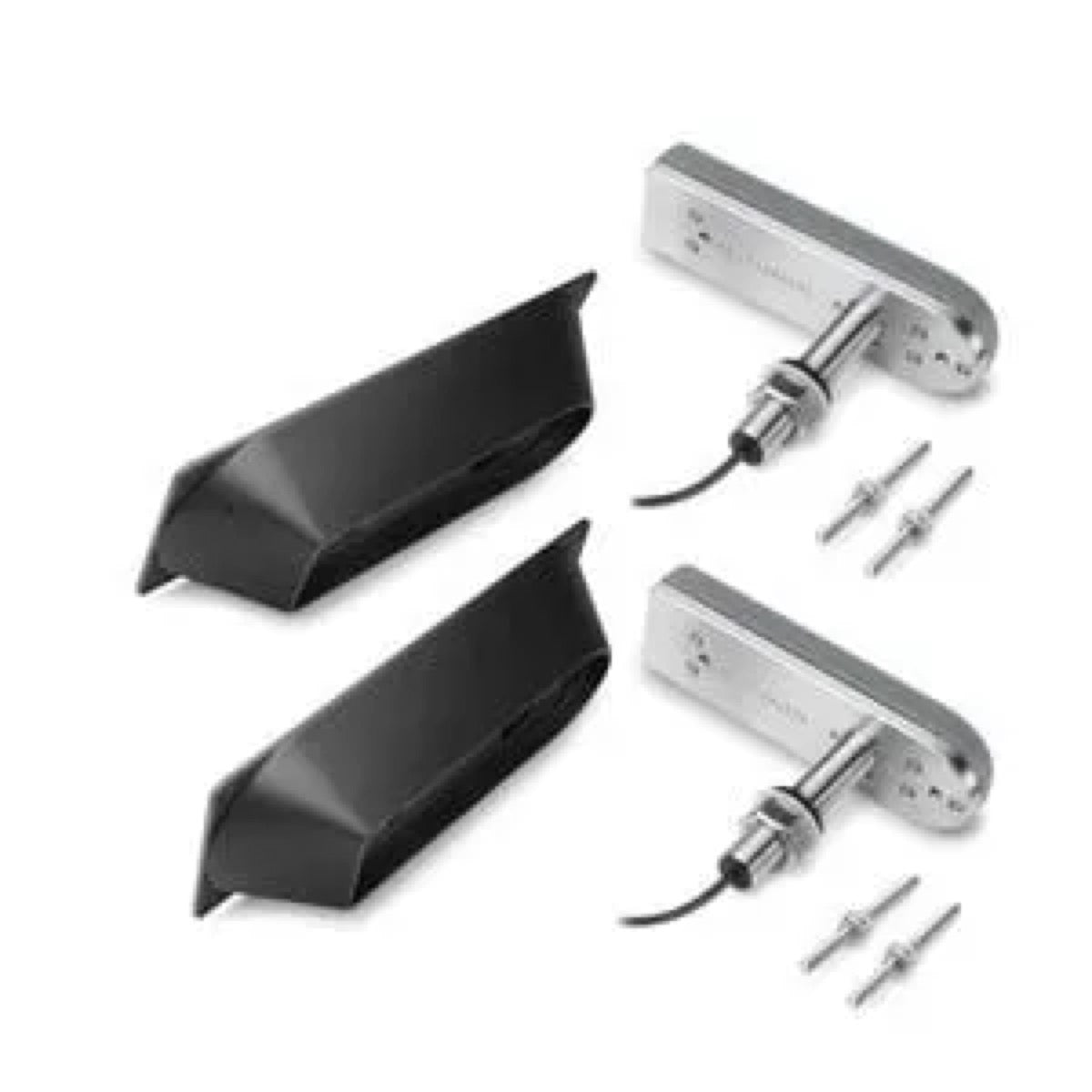

Sonde GT51M-THP - paire traversante CHIRP/ClearVü/SideVü - visuel officiel Garmin 2

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

through our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Estalvieu 18%

Garmin

010-01966-11

Sonda GT51M-THP - parell travesser CHIRP/ClearVü/SideVü

La Garmin GT51M-THP est une sonde traversante haute performance, conçue pour une intégration robuste et fiable sur divers types de coques. Elle offre une qualité de signal sonar supérieure pour les technologies ClearVü et SideVü grâce à sa position optimisée dans un flux d'eau propre. Son installation requiert un savoir-faire spécifique et l'utilisation de mastic marin pour une étanchéité parfaite. Inclus : boulons anti-rotation, rondelles, écrous et composé anti-grippant.

Muntatge: Parell travesser

Tauler posterior Travessant Parell travesser

Public priceGet pro pricing

1.410,01€

1.410,01€ ~~1.739,00€~~

IVA inclòs Expedició calculada en el moment del pagament.

En estoc

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

through our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Equivalència de càrrega NMEA 2000 (LEN)	1
Tecnologies de sondatge compatibles	CHIRP, ClearVü, SideVü, DownVü
Tensió de funcionament	12
Freqüències del sonar	CHIRP 42-65 kHz, CHIRP 130-210 kHz, CHIRP 260-410 kHz
Potència de pic	1000.0
Profunditat màxima de lectura	2300.0
Material de la sonda	Bronze
Tipus de connector per a sondes	12 broches
Longitud del cable	10.0
Amplada del producte	110
Sensor de temperatura integrat	Oui
Alçada del producte	50
Fondària del producte	30
Grau de protecció IP	IPX7
Compatibilitat de bus	NMEA 2000
Xarxa amb fil	NMEA 2000
Tipus de muntatge	Traversant
Freqüència CHIRP alta	130-210
Freqüència CHIRP baixa	42-65
Tipus de pesca	Mer, Lac, Rivière, Traîne
Sensor de velocitat integrat	Non
Nivell d'usuari	Expert

Detailed description

La sonda travessera Garmin GT51M-THP és una solució d’avantguarda per als sistemes de sonar CHIRP de Garmin. Dissenyada per a una instal·lació òptima, ofereix un rendiment superior en eliminar interferències i turbulències sovint presents en sondes de popa. El seu disseny travesser és especialment adequat per a cascs de fibra de vidre (amb o sense nucli) i de metall, proporcionant flexibilitat d’instal·lació per a una àmplia gamma d’embarcacions.

Instal·lació i rendiment acústic

La instal·lació de la GT51M-THP es detalla per garantir una integració perfecta i una fiabilitat a llarg termini. Requereix la perforació precisa de forats per a la tija principal i els cargols antirotació, essencials per mantenir la sonda en posició fins i tot a altes velocitats, prevenint possibles danys al casc. L’ús d’un bloc de carenatge és recomanable si l’angle de deriva del casc supera els 5°, permetent posicionar la sonda paral·lelament a la línia de flotació per obtenir una precisió de sonar superior. Aquesta aproximació tècnica minimitza la cavitació i assegura un flux d’aigua net sobre l’element transductor, maximitzant l’eficiència de les tecnologies ClearVü, SideVü i CHIRP mitjà.

Disseny robust i integració de sistema

El procés d’instal·lació posa èmfasi en la preparació del casc, incloent-hi l’esmerilat, la neteja i l’aplicació d’un segellant marí de tipus flexible i de curat ràpid per garantir una estanquitat irreprotxable sota la línia de flotació. Els cargols antirotació i la fixació mitjançant femelles (amb arandeles de cautxú i niló) asseguren una resistència mecànica robusta. A diferència de sondes com la GT20-TM o la GT22HW-TM (de muntatge a popa), la GT51M-THP, pel seu disseny travesser, ofereix una posició fixa i estable, crucial per a l’adquisició de dades de sonar detallades i coherents, especialment per a la batimetria de precisió i la detecció d’estructures submarines en SideVü. És imprescindible actualitzar el programari del combinat Garmin durant la instal·lació per garantir compatibilitat i rendiment òptims.

Documentation

Type	Nom
	Gabarit de montage - Gabarit de montage pour sonde Garmin GT51M-THP (EN)
	Notice d'installation - Instructions d'installation de la sonde traversante Garmin GT51M-THP (EN)

Expert review

Pol CONIN

Responsable digital

« Technical analysis of the Garmin GT51M-THP through-hull transducer »

The Garmin GT51M-THP transducer is a reliable integration solution for vessels requiring uncompromising sonar performance. Its through-hull design inherently outperforms transom-mount options for signal clarity, as it operates in undisturbed water flow, minimizing artifacts and maximizing ClearVü and SideVü image resolution. The most critical aspect of this transducer lies in its rigorous installation protocol, which is detailed to ensure not only the structural integrity of the hull but also the optimal acoustic performance of the device. Anti-rotation bolts are a key reliability feature at sea, preventing any rotation under stress and maintaining a constant beam orientation. Its adaptability to various hull types (fiberglass, metal) via an adjustable fairing block demonstrates its versatility. A qualified installer is essential for this implementation, ensuring the watertight integrity and precise alignment required for full utilization of the GT51M’s CHIRP capabilities. This is an investment for high-fidelity underwater data acquisition.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Sonda GT51M-THP - parell travesser CHIRP/ClearVü/SideVü

1.410,01€

1.410,01€ ~~1.739,00€~~

Complete your installation with

Complementary equipment

Garmin

GPSMAP® 8410xsv - combinat GPS-sonador de 10"

Ref : 010-02091-02

2.447,99€

2.447,99€ ~~3.149,00€~~

Garmin

GPSMAP® 8412xsv - combinat GPS-sonador de 12"

Ref : 010-02092-02

3.708,70€

3.708,70€ ~~4.619,00€~~

Garmin

GPSMAP® 8416xsv - combinat GPS-sondeig 16"

Ref : 010-02093-02

5.253,08€

5.253,08€ ~~6.829,00€~~

Garmin

GPSMAP® 923xsv - combinat GPS-sondeig de 9" amb cartografia mundial

Ref : 010-02366-02

1.429,48€

1.429,48€ ~~1.789,00€~~

Garmin

GPSMAP® 1223xsv - combinat GPS-sondeig de 12" amb cartografia mundial

Ref : 010-02367-02

2.472,35€

2.472,35€ ~~3.259,00€~~

Garmin

Mòdul sondatge avançat GSD™ 25

Ref : 010-01159-00

719,94€

719,94€ ~~949,00€~~

Garmin

Mòdul sondador d'exploració GCV™ 20

Ref : 010-02055-00

587,64€

587,64€ ~~739,00€~~

Frequently Asked Questions

Need help? Contact us

Which sonar technologies does the Garmin GT51M-THP transducer use?

The Garmin GT51M-THP transducer uses CHIRP medium, ClearVü, and SideVü sonar technologies. These technologies enable detailed detection of fish and underwater structures.

For which hull types is the GT51M-THP transducer suitable?

The GT51M-THP transducer is designed for installation on fiberglass hulls (with or without core) and metal hulls. Its through-hull design is optimized for these materials, providing installation flexibility for a wide range of vessels.

Why choose a through-hull transducer like the GT51M-THP over a transom-mount transducer?

The GT51M-THP through-hull transducer is recommended for superior performance as it eliminates interference and turbulence often encountered with transom-mount transducers. Its installation through the hull ensures a clean water flow over the transducer element, maximizing the efficiency of ClearVü, SideVü, and CHIRP (medium) technologies.

Is it necessary to use a fairing block with the GT51M-THP transducer?

Yes, using a fairing block is recommended if the hull deadrise angle exceeds 5°. This allows the transducer to be positioned parallel to the waterline, ensuring improved sonar accuracy and minimizing cavitation.

What tools are required to install the Garmin GT51M-THP transducer?

To install the Garmin GT51M-THP transducer, you will need the following tools:

A drillBits: 3 mm (1/8 in), 9 mm (3/8 in), and 13 mm (1/2 in)13 mm (1/2 in) open-end wrench or adjustable wrenchAdjustable wrench for nuts up to 38 mm (1 1/2 in)Marine sealant (flexible, fast-curing, for below the waterline)Mild household detergent or rubbing alcoholSandpaperMasking tapeWaterproof electrical tapeHole saws of 25 mm (1 in) or 32 mm (1 1/4 in) may be required depending on hull type, as well as a jigsaw or table saw and a file if a fairing block is used.

How to ensure the mounting template for the GT51M-THP transducer is at the correct scale?

After printing the mounting template, it is crucial to use a ruler to measure at least one dimension line to verify that the template has been printed at a 100% scale. It is recommended to use the template provided in the product box. If you print your own, ensure the scale option is set to 100% in the PDF printing settings of your application.

Where should the GT51M-THP transducer be installed on an outboard or sterndrive motorboat?

On outboard and sterndrive motorboats, the GT51M-THP transducer must be mounted at the front and close to the engine(s). It is essential to choose a location where the water is clean and non-turbulent, away from keels, struts, fittings, water intakes, or discharge outlets that could create air bubbles. The transducer must be in non-turbulent water for optimal performance.
