Signal™ VHF 400 - VHF fixa amb transponedor AIS

La Garmin Signal™ VHF 400 est une radio marine fixe conçue pour la communication et la connaissance situationnelle. Ses principales caractéristiques incluent :

Un transpondeur AIS SOTDMA classe B intégré.Un écran tactile couleur de 3,5 pouces avec verre bord à bord.Des capacités ASN classe D, un squelch automatique, une fonction de relecture audio VHF et des veilles avancées.Un microphone à réduction adaptative du bruit et un haut-parleur intégré de 5 W RMS.Un GPS intégré, ainsi que des options de connectivité NMEA 2000, Garmin BlueNet, Wi-Fi et ActiveCaptain.

Oui, la Garmin Signal™ VHF 400 est dotée d'un écran tactile couleur de 3,5 pouces avec verre bord à bord, optimisé pour l'espace au poste de barre. Cet écran permet de sélectionner les options et de faire défiler les menus.

La Garmin Signal™ VHF 400 intègre un transpondeur AIS SOTDMA classe B. Ce système permet l'émission et la réception de données AIS pour une meilleure connaissance situationnelle.

Oui, la Garmin Signal™ VHF 400 est équipée d'une antenne GPS interne. Elle nécessite des données de position GPS pour transmettre des rapports de position. Si l'emplacement de montage n'offre pas une bonne réception GPS, une antenne GPS externe (non incluse) peut être connectée au port GPS.

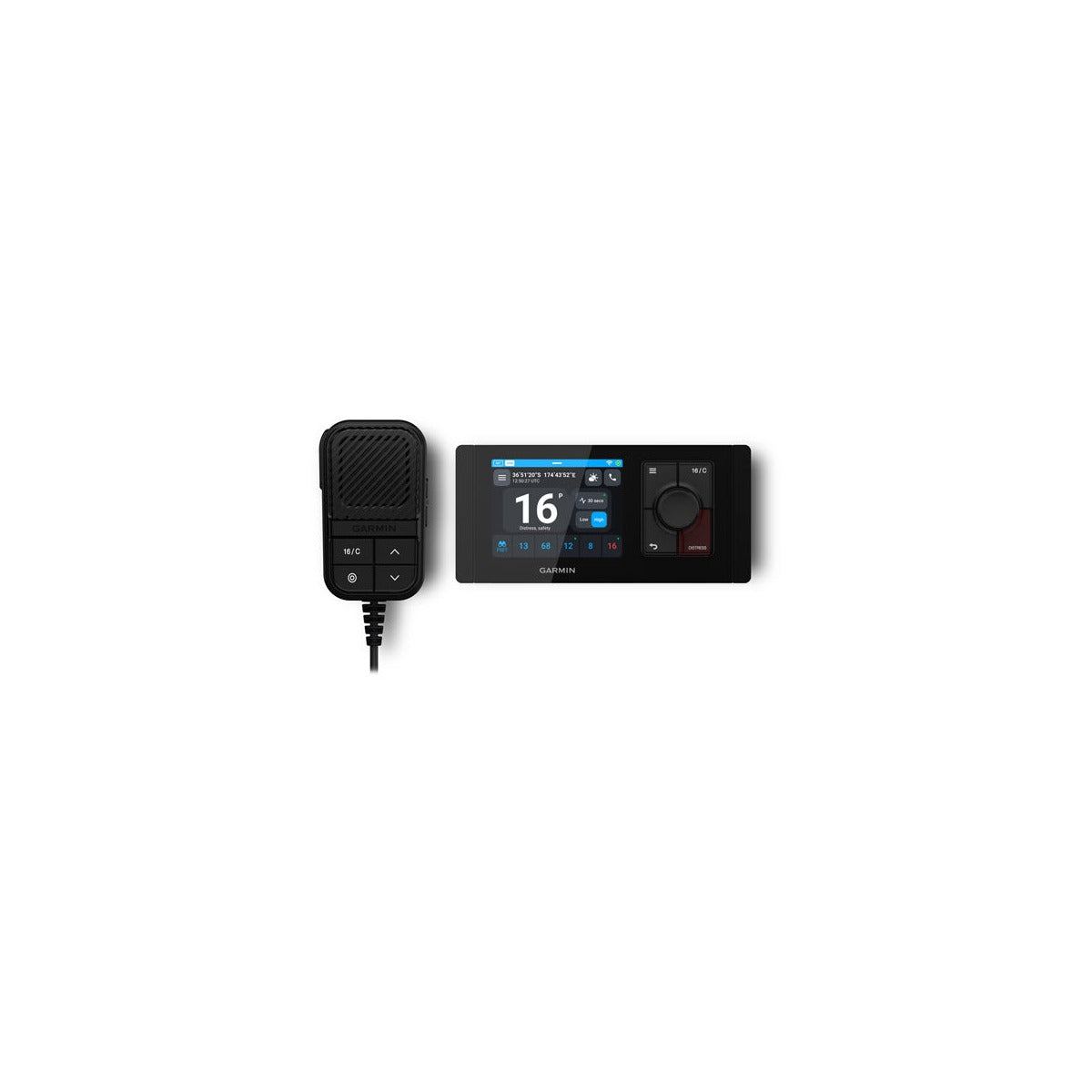

Oui, le microphone à main de la Garmin Signal™ VHF 400 est doté de plusieurs fonctions :

Un bouton 16/C pour basculer entre le canal VHF actuel et le canal 16.Un bouton pour basculer entre la faible puissance (1 W) et la haute puissance (25 W) (non disponible sur certains canaux VHF).Des boutons pour changer le canal VHF actuel.Un bouton Push-to-talk (PTT) pour transmettre sur le canal VHF actuel.Des boutons de volume (+ et -) pour augmenter ou diminuer le volume du haut-parleur du microphone à main.Il intègre également une réduction adaptative du bruit.

Oui, la Garmin Signal™ VHF 400 offre une fonction de relecture audio VHF qui permet de réécouter l'activité VHF récente.

Vous pouvez changer la puissance de transmission VHF (entre 1 W et 25 W) directement depuis le microphone à main en appuyant sur le bouton dédié. Cette fonction n'est pas disponible sur tous les canaux VHF.

La Garmin Signal™ VHF 400 propose plusieurs modes de veille avancés :

Balayage de tous les canaux : Pour surveiller tous les canaux disponibles.Surveillance de plusieurs canaux simultanément : Pour écouter plusieurs canaux en même temps.Surveillance simultanée du canal 16 et du canal actuel : Pour ne manquer aucune communication importante.

Lors du choix de l'emplacement de montage de la Garmin Signal™ VHF 400, il est important de prendre en compte les points suivants :

L'appareil ne doit pas être exposé à des températures ou conditions extrêmes.Déterminer si une antenne GPS externe sera connectée ou si l'antenne GPS interne sera utilisée.Respecter la distance de sécurité du compas pour éviter les interférences.Monter le microphone à portée de main de l'appareil.L'emplacement ne doit pas être couvert par des objets ou surfaces métalliques qui pourraient interférer avec la connexion sans fil du microphone.Prévoir au moins une station installée pour pouvoir utiliser la radio en conduisant le bateau.Connecter l'appareil et le microphone au même circuit, si possible.Prévoir environ 185 mm (7 1/4 po) d'espace derrière la surface de montage pour les câbles et connecteurs.Si le montage est encastré, la surface doit être suffisamment solide pour supporter le poids de l'appareil et le protéger des vibrations.Si l'appareil est installé dans un endroit exposé à l'eau, il doit être monté à moins de 45 degrés du plan horizontal et une boucle d'égouttement doit être ajoutée aux câbles.

La Garmin Signal™ VHF 400 est équipée d'une antenne GPS interne. Une antenne GPS externe (non incluse) est uniquement nécessaire si l'emplacement de montage de la radio n'offre pas une bonne réception GPS. La radio ne peut pas transmettre de rapports de position basés sur des données de position provenant d'une source en réseau, comme un appareil connecté au réseau NMEA 2000.

Pour transmettre et recevoir des signaux, vous devez connecter une antenne VHF externe (non incluse) au port ANTENNA de la Garmin Signal™ VHF 400. Il est recommandé d'utiliser une antenne VHF bien accordée à l'extrémité AIS de la bande (VSWR 2:1 ou moins à 162 MHz).

Garmin déclare un rayon d'exposition maximale admissible (MPE) de 2 mètres (6,6 pieds) pour ce système, déterminé avec une puissance de sortie de 25 W vers une antenne omnidirectionnelle de 6 dBi. L'antenne doit être installée de manière à maintenir une distance de 2 mètres entre l'antenne et toutes les personnes. Si l'antenne est montée à 2,5 mètres (8,2 pieds) au-dessus du pont, cette distance peut être réduite à 0,5 mètre (1,7 pied).

Oui, l'emplacement de montage doit avoir environ 185 mm (7 1/4 po) d'espace derrière la surface de montage. Cela permet de minimiser la tension sur les câbles et les connecteurs situés à l'arrière de l'appareil.

Oui, la Garmin Signal™ VHF 400 utilise la technologie de réseau Garmin BlueNet™ et est compatible avec les appareils Garmin BlueNet™ et Garmin Marine Network. Pour la meilleure performance et les futures mises à jour, il est recommandé de connecter l'unité principale et les stations distantes au côté Garmin BlueNet™ du réseau si votre bateau est équipé d'un traceur Garmin BlueNet™. Si votre bateau n'est équipé que d'appareils Garmin Marine Network, un câble adaptateur Garmin Marine Network (référence 010-12531-01) est nécessaire.

Oui, vous pouvez installer la Garmin Signal™ VHF 400 dans une découpe existante pour une radio Garmin VHF 210/215 à l'aide d'un kit de rénovation (vendu séparément). Ce kit est également compatible avec d'autres dimensions de découpe. Dans certains cas, comme le remplacement d'une Garmin VHF 110/115, il peut être nécessaire d'agrandir la découpe existante à l'aide du gabarit du kit de rénovation.

Oui, lorsque la Garmin Signal™ VHF 400 est connectée à votre réseau marin via Garmin BlueNet™, vous pouvez la contrôler entièrement depuis l'unité principale ou depuis jusqu'à cinq stations distantes Garmin Signal™ RM 100 connectées au même réseau.

La garantie de la Garmin Signal™ VHF 400 peut être annulée ou ne pas couvrir certains dommages dans les situations suivantes :

Les réparations ou modifications non autorisées effectuées sur l'équipement.Les dommages causés par des températures extrêmes (dépassant la plage de températures spécifiée pour le stockage ou le fonctionnement).Le non-respect des précautions lors du raccordement des équipements audio, pouvant entraîner des dommages permanents au système audio.

Oui, il est possible d'installer la radio Garmin Signal™ VHF 400 dans un emplacement existant, notamment celui d'une radio Garmin VHF 210/215, en utilisant un kit de rénovation (vendu séparément).

Si l'ouverture est plus petite que 138 mm x 62 mm, elle est compatible. Vous devrez utiliser le gabarit de montage inclus pour agrandir l'ouverture.Si l'ouverture est comprise entre 138 mm x 62 mm et 157,20 mm x 66,50 mm, elle est compatible. Vous devrez utiliser le kit de rénovation Garmin Signal VHF (vendu séparément) et son gabarit pour agrandir l'ouverture.Si l'ouverture est comprise entre 157,20 mm x 66,50 mm et 178 mm x 82 mm, elle est compatible. Vous devrez utiliser le kit de rénovation Garmin Signal VHF (vendu séparément), mais vous n'aurez pas besoin de modifier l'ouverture existante.Si l'ouverture est plus grande que 178 mm x 82 mm, elle n'est pas compatible avec l'équipement fourni ou le kit de rénovation.Le kit de rénovation peut être acheté auprès de votre revendeur Garmin.

La VHF Signal™ 400 offre plusieurs options de connexion pour s'intégrer à votre système marin :

Réseau Garmin BlueNet™ : Vous pouvez connecter directement la radio à un traceur de cartes Garmin BlueNet compatible ou à un commutateur Garmin BlueNet 20 à l'aide de câbles Garmin BlueNet. Cela permet de contrôler la radio depuis l'unité principale ou jusqu'à cinq stations déportées Garmin Signal RM 100 connectées au même réseau.Réseau Garmin Marine Network : Si votre bateau est équipé uniquement d'appareils Garmin Marine Network, vous devrez utiliser un câble adaptateur Garmin Marine Network (référence 010-12531-01) pour connecter la radio et chaque station déportée à votre réseau.Réseau hybride (BlueNet et Marine Network) : Il est important de connecter tous les appareils Garmin Signal VHF (unité principale et stations déportées) du même côté du réseau (soit BlueNet, soit Garmin Marine Network) pour assurer la communication.Réseau NMEA 2000® : La radio peut être connectée à votre réseau NMEA 2000 via le port NMEA pour échanger des informations avec d'autres appareils marins. Elle partage votre position GPS, les informations DSC de détresse et de position d'autres navires, ainsi que les informations AIS reçues. Notez que la radio n'est pas alimentée par le réseau NMEA 2000.Wi-Fi : La radio dispose d'une connectivité Wi-Fi pour se connecter à l'application ActiveCaptain® sur votre appareil mobile, permettant la programmation et les mises à jour logicielles.

Avant de pouvoir programmer la radio, elle doit avoir une position GPS fixe. La procédure varie selon votre localisation :

Aux États-Unis : Il est interdit par la réglementation FCC d'entrer des données incorrectes ou inappropriées. Vous devez soumettre votre numéro MMSI et les informations de votre navire à votre revendeur Garmin. La radio sera programmée automatiquement lorsque vous la connecterez à l'application ActiveCaptain®.En dehors des États-Unis : Vous pouvez programmer la radio via l'application ActiveCaptain ou manuellement :Via l'application ActiveCaptain : Connectez la radio à l'application sur votre appareil mobile. Dans l'application, sélectionnez Paramètres, puis Signal VHF Radio sous Appareils connectés. Entrez votre numéro MMSI, votre numéro ATIS (le cas échéant) et toutes les informations requises sur votre navire, puis sélectionnez Enregistrer.Manuellement : Sur la radio, sélectionnez l'icône du menu principal (>), puis Paramètres > Détails du navire. Entrez votre MMSI, le nom du navire, l'indicatif, le type de navire et ses dimensions, puis sélectionnez Programmer.Attention : Une fois que vous avez programmé la radio avec un numéro MMSI et les informations du navire, vous ne pouvez pas les modifier facilement. Si la radio est déplacée vers un nouveau navire, elle doit être reprogrammée avant de pouvoir être utilisée légalement sur le nouveau navire.
