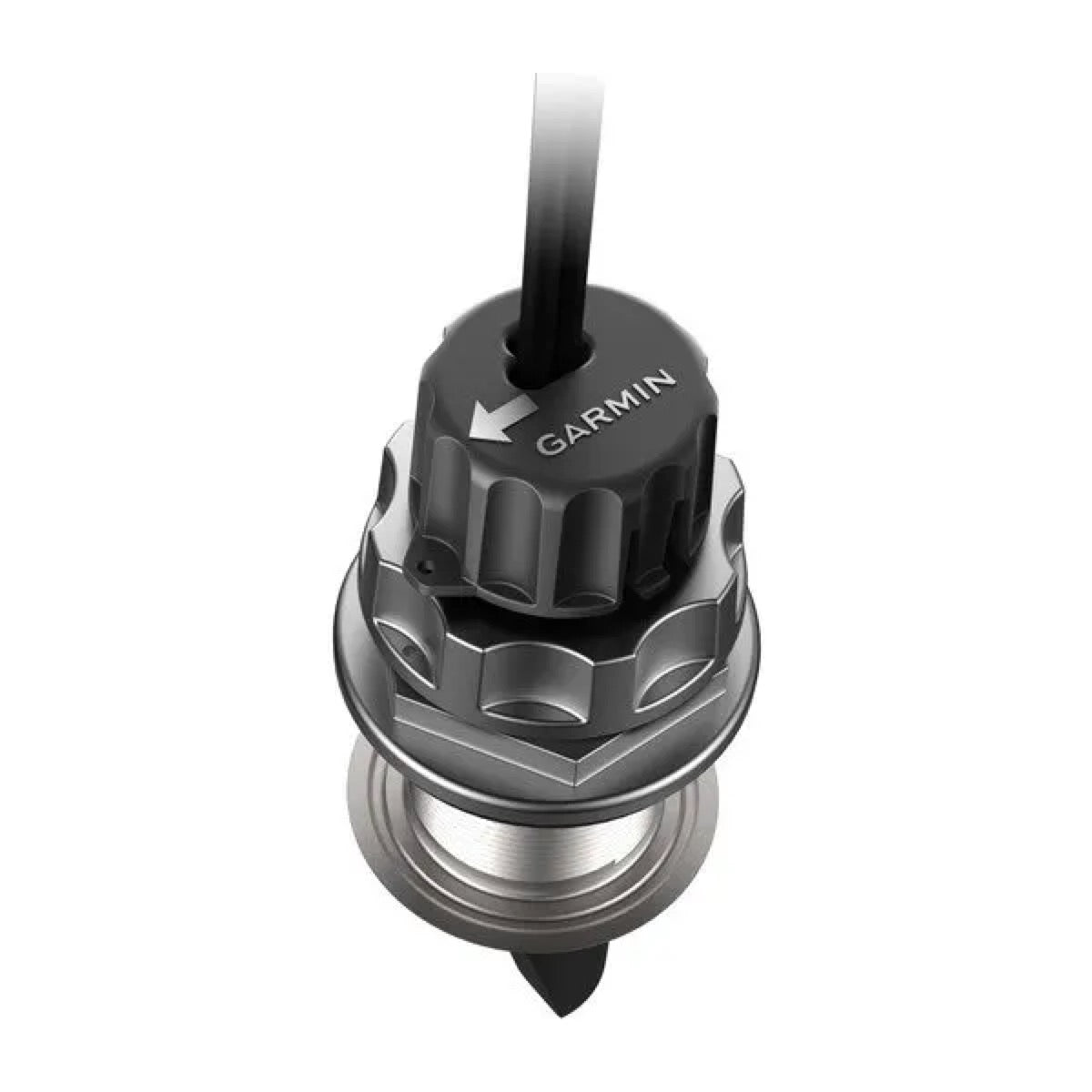

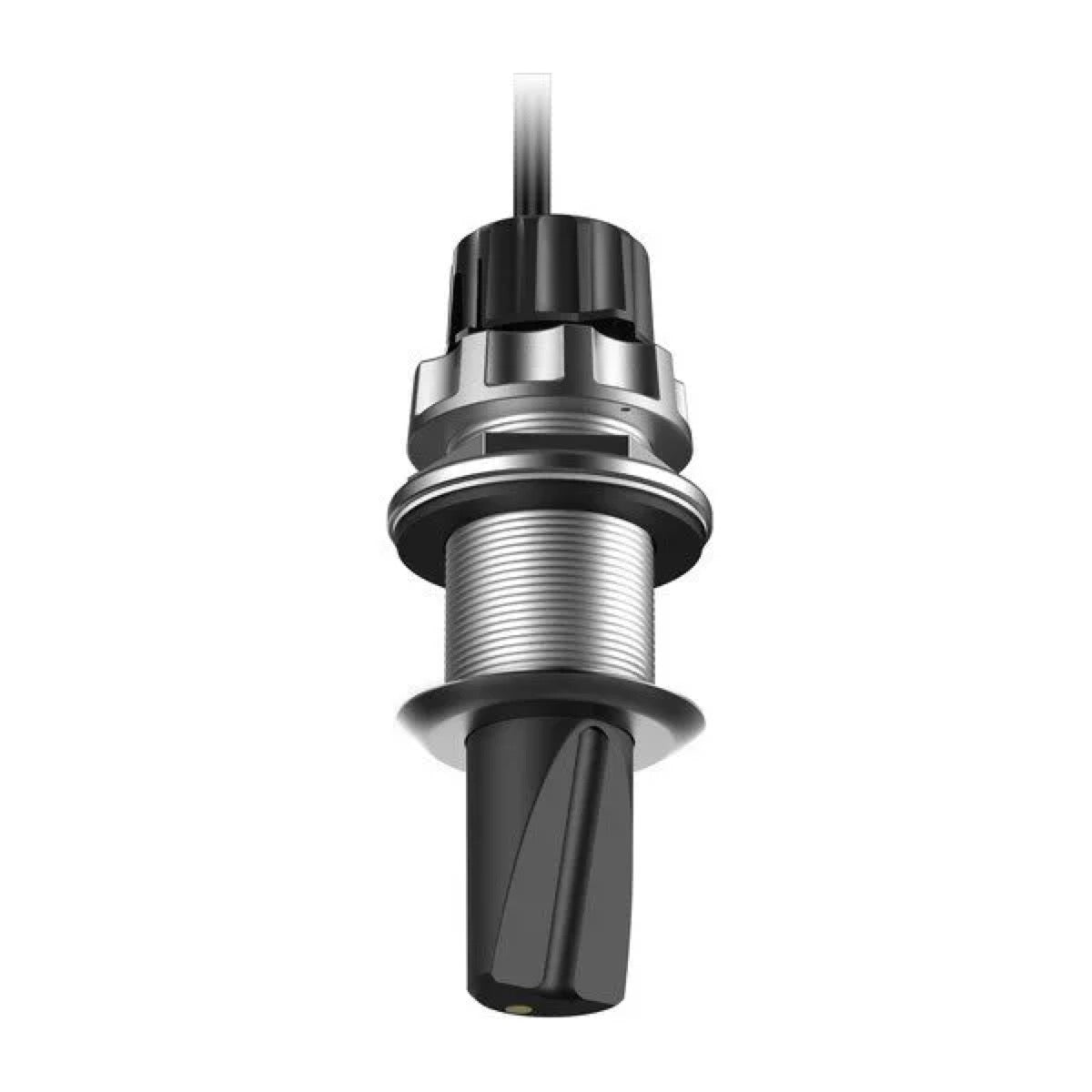

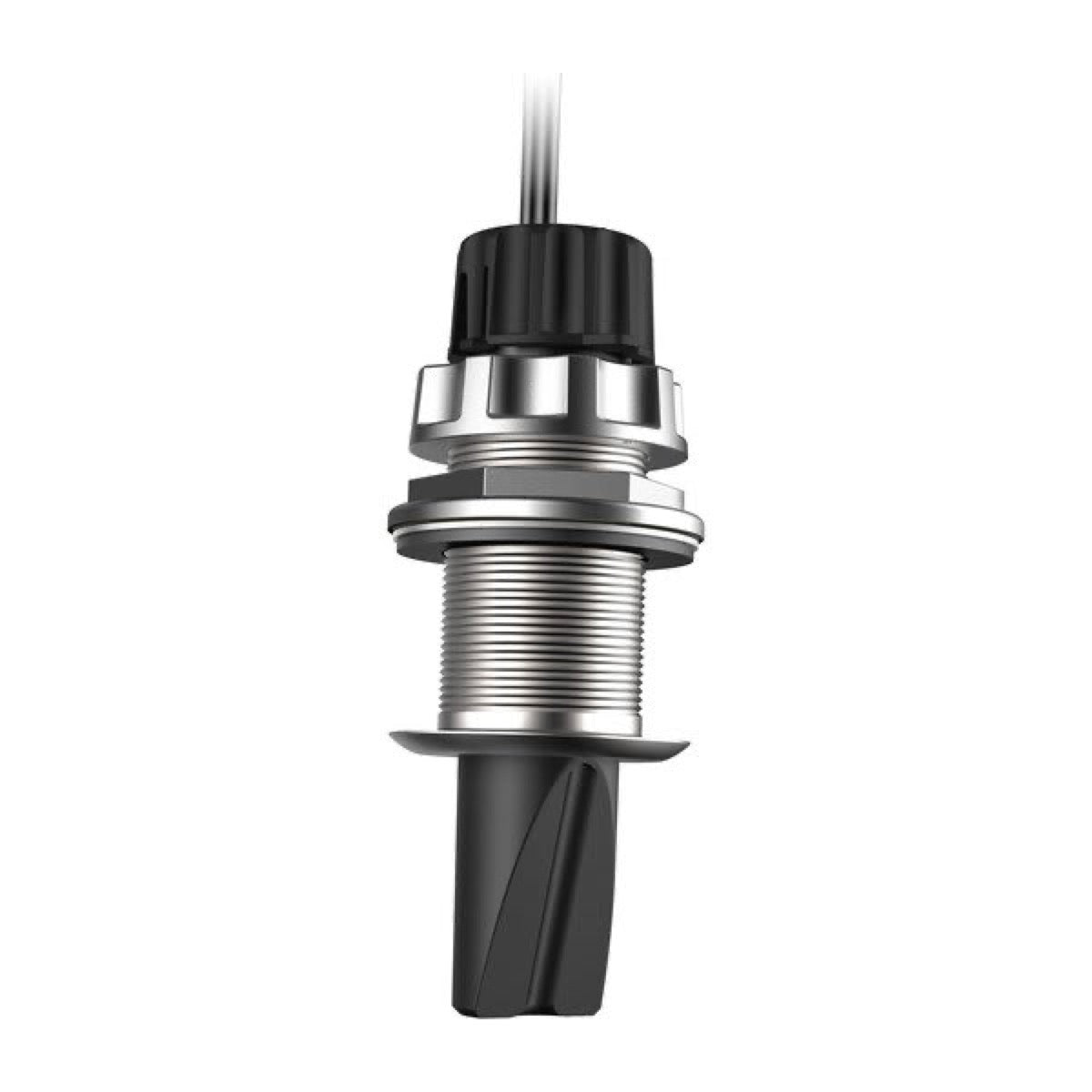

Sonda Panoptix PS51-TH amb FrontVü

La sonda Panoptix PS51-TH amb FrontVü de Garmin representa una solució avançada per a la navegació preventiva i la detecció d'obstacles submarins. Dissenyada per a una instal·lació traversant (thru-hull), aquesta sonda multibeam ofereix una vista sonar frontal essencial, integrant les tecnologies FrontVü i LiveVü per a una major coneixença situacional. Es distingeix dins de la gamma de transductors Garmin, que inclou models tradicionals, GT-TH amb ClearVü i SideVü, així com LVS-TH amb LiveScope per a vistes frontal i sota el vaixell. La PS51-TH se situa específicament en el segment de la seguretat, permetent als navegants anticipar perills en aigües poc profundes o desconegudes.

Rendiment i instal·lació traversant

Com a transductor traversant, la sonda Panoptix PS51-TH assegura una qualitat de senyal superior, fins i tot a velocitats elevades i en fondàries importants, gràcies a un contacte continu i no turbulent amb l'aigua. El seu disseny li permet funcionar amb tots els tipus de motors. La instal·lació requereix atenció especial: cal practicar un forat a la coberta, i un sabó de carenatge (no inclòs i a fabricar) és imprescindible si l'angle de quilla (deadrise) supera els 5° per garantir un feix sonar perpendicular a la línia de flotació. Amb un sabó de carenatge, la sonda pot adaptar-se a cobertes fins a 29 mm de gruix per a un angle de quilla de 12°, i fins a 19 mm per a un angle de 20°.

Consideracions d'instal·lació i optimització del senyal

Per obtenir un rendiment òptim, el posicionament de la sonda Garmin Panoptix PS51-TH és crucial. En els vaixells de coberta de desplaçament, s'ha de muntar prop de l'eix central. Per a les cobertes planants, es recomana la part posterior del vaixell, prop de l'eix central i dins del primer conjunt de taulons. Els vaixells amb quilla amb aleta la veuran instal·lada entre 300 i 600 mm davant de la quilla, mentre que els vaixells amb quilla llarga prioritzaran el centre del vaixell, lluny de la quilla, en el punt de deadrise mínim. És imprescindible evitar les zones de turbulència (hèlixs, taulons, unions traversants, preses o sortides d'aigua, irregularitats de coberta) i mantenir-la a més de 600 mm de qualsevol altre transductor. Es recomana instal·lar-la en una zona de la coberta amb un angle de quilla inferior a 6° per garantir una immersió contínua i l'accessibilitat des de l'interior del vaixell. Les interferències electromagnètiques i acústiques s'han de minimitzar mitjançant un cablejat adequat i una posada a terra correcta. Les actualitzacions de programari es realitzen mitjançant una targeta de memòria carregada des d'un ordinador Windows o una targeta precarregada proporcionada pel suport Garmin.
