Pack amb una XPLORE10MSI+TA i una sonda MEGALIVE 2

El pack Humminbird XPLORE10-PACK-MLI2, que inclou un comandament XPLORE 10 i una sonda MEGA Live 2, està dissenyat per oferir capacitats avançades de detecció submarina i navegació integrada. Aquest conjunt proporciona eines per a l'exploració submarina i l'assistència a la navegació a l'aigua.

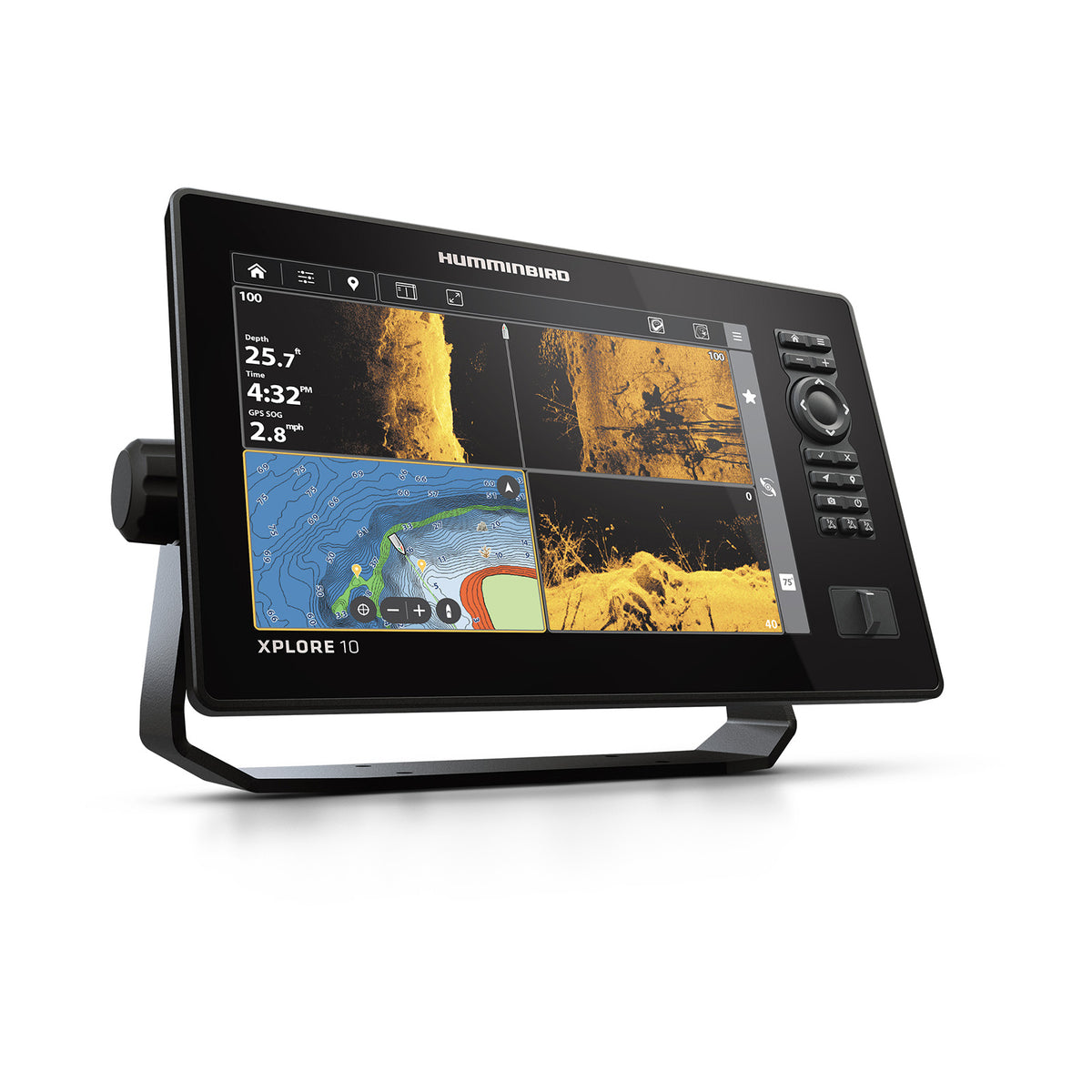

Comandament Humminbird XPLORE 10

El comandament XPLORE 10 és una interfície per a la visualització d'informació de sondador i navegació. Es pot instal·lar sobre un suport cardànic o en alçada. Per a muntatge en alçada sobre panells prims, pot ser necessari material addicional (no inclòs) per a una fixació segura.

L'alimentació del comandament requereix una font de 12 VDC i un fusible de 5A de tipus d'acció lenta o equivalent MDL. Un cable d'alimentació de 2 metres (6 peus) està inclòs. Es pot escurçar o allargar: extensions fins a 6 peus (1,8 m) requereixen fil de calibre 12 AWG, mentre que extensions de 12 a 24 peus (3,6 a 7,3 m) necessiten fil de calibre 10 AWG. La connexió es pot realitzar al quadre de fusibles del vaixell o directament a la bateria. Per a instal·lacions multi-comandaments, es recomana una font d'alimentació separada per minimitzar interferències.

Per al pas de cables (sondador, alimentació, Ethernet, accessoris), cal foradar un forat de 31,75 mm (1 1/4") entre 50 i 100 mm (2" a 4") darrere de l'emplaçament escollit. El comandament disposa d'un port NMEA 2000® opcional i admet connexions Ethernet per a accessoris addicionals. Els connectors estan dissenyats per evitar instal·lacions incorrectes i cargols de rosca permeten assegurar les connexions. Els ports no utilitzats han de cobrir-se per evitar possibles danys.

En la primera posada en marxa, un assistent de configuració permet definir la llengua, les unitats de mesura, l'hora i la data. El sistema mostra l'estat del GPS (Enhanced Fix o 3D Fix) i la posició latitud/longitud. Els accessoris connectats es llisten en el sistema d'informació. Manuals d'ús i guies de resolució de problemes estan disponibles en línia per a informació complementària.

Transductor Humminbird MEGA Live 2

El transductor MEGA Live 2 està dissenyat per a la imatge submarina en temps real. És compatible amb tots els detectors de peixos de les sèries XPLORE™ i APEX™, així com amb els models G3 de la sèrie SOLIX®. Aquest transductor es pot muntar sobre qualsevol motor de pesca a la deriva Minn Kota Ultrex i Minn Kota Fortrex. Per als motors Minn Kota Ultrex QUEST, no calen patins de cautxú durant la instal·lació del suport d'eix.

El MEGA Live 2 s'alimenta de forma independent del detector de peixos i ha de connectar-se a un interruptor per poder activar/desactivar. Requiereix un fusible de 2 ampers. Els cables necessaris per a la connexió directa estan inclosos: un cable d'alimentació MEGA Live de 3 metres (10 peus) i un cable Ethernet de 6 metres (20 peus) per a desconnexió ràpida. Es pot connectar directament al detector de peixos o a un commutador Ethernet Humminbird (venut per separat) per a xarxa amb múltiples comandaments.

Per utilitzar les funcions de navegació del MEGA Live 2, cal instal·lar un sensor de rumb GPS (brúixola). Els accessoris recomanats inclouen una roda GPS amb sensor de rumb Humminbird, un sensor de rumb GPS NMEA 2000 o un sensor de rumb Minn Kota connectat a un motor de pesca a la deriva avançat.

Instal·lació i consideracions generals

La instal·lació del transductor MEGA Live 2 sobre un motor de pesca a la deriva Minn Kota s'ha de realitzar amb el motor completament retractat. El muntatge es pot realitzar al costat esquerre o dret del motor, assegurant que res obstrueix el camp de visió dels feixos del transductor. El suport en mode horitzontal es fixa al suport d'eix amb un cargol i una arandela de bloqueig que han de quedar completament ajustats per evitar el despreniment del transductor.

Els cables s'han de passar a través d'un sistema existent al vaixell, evitant vores tallants, obstacles i possibles fonts d'interferències (com cables d'antena VHF o de taquímetre). Cal deixar prou longitud de cable per permetre el moviment del motor de pesca a la deriva quan es desplega i retracta. Es recomana desconnectar el motor de qualsevol font d'alimentació elèctrica abans de començar la instal·lació i aplicar greix dielèctric als connectors en zones exposades a esquitxades per prevenir la corrosió.

Per garantir totes les funcionalitats, és important instal·lar les últimes actualitzacions de programari al detector de peixos i al transductor MEGA Live 2, mitjançant una targeta SD.

Avís: Aquest aparell no s'ha d'utilitzar com a ajuda a la navegació per prevenir col·lisions, encallaments, danys al vaixell o lesions personals. En moviment, la profunditat de l'aigua pot variar massa ràpidament per permetre una reacció. És imperatiu navegar a molt baixa velocitat si es sospiten baixos o objectes submergits.
