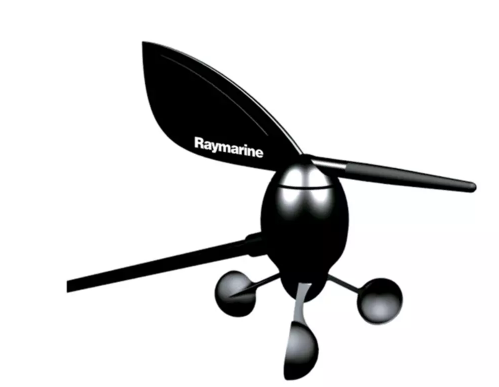

Sensor de vent d’braç curt amb cable 30 m

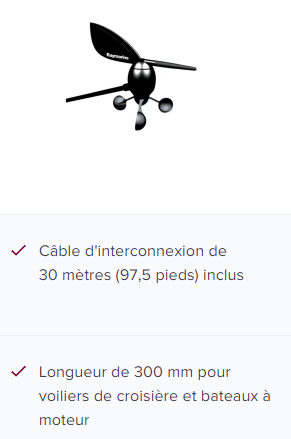

El pack del sensor E22078 inclou la penell-anemòmetre amb el seu braç curt de 300 mm i un cable de connexió d'una longitud de 30 metres.

La longitud del braç d'aquest sensor, referència E22078, és de 300 mm (11.8 polzades).

La principal diferència rau en la longitud del braç i del cable subministrat:

E22078 (aquest model): Té un braç curt de 300 mm i un cable de 30 metres. E22079: Té un braç llarg de 600 mm i un cable de 50 metres. El model amb braç curt s’escull sovint per minimitzar el fardatge a la punta del pal.

Sí, el sensor E22078 es pot connectar directament a una pantalla de la sèrie Raymarine i60 Wind, sense necessitar cap adaptador ni convertidor.

Per connectar aquest sensor a una pantalla multifunció de la sèrie Axiom o Axiom 2, cal utilitzar un convertidor de dades d'instrument iTC-5 (venut per separat). El sensor no es connecta directament a la pantalla Axiom.

És imprescindible que el sensor s’instal·li orientat cap a la proa del vaixell, perfectament alineat amb l’eix longitudinal (proa-popa) per garantir mesures precises de la direcció del vent.

Sí, aquest sensor és totalment compatible amb els displays ST60+ Wind. Es connecta directament, sense necessitar cap convertidor.

Sí, un cop finalitzada la instal·lació física, cal calibrar el sensor per garantir la precisió de les dades. Aquesta operació es realitza directament des del menú de configuració de la pantalla Raymarine a la qual està connectat.

Aquest sensor mesura i proporciona dos tipus de dades essencials per a la navegació:

La velocitat del vent (mitjançant les copes de l'anemòmetre). La direcció del vent (mitjançant la penell).

Sí, per connectar a una pantalla i70, i70s, ST70 o ST70+, cal utilitzar un convertidor iTC-5 o un pod de sensor compatible. La connexió directa no és possible amb aquests models.

Aquest model de sensor, referència E22078, es subministra amb un cable d'una longitud de 30 metres (98,4 peus).

Sí. El manual del fabricant indica que pot ser necessari utilitzar un segellador de qualitat marina si la superfície de muntatge no és plana. A més, l'ús d'una greix dielèctric als connectors és una pràctica habitual per prevenir la corrosió.

Sí, és possible comandar peces de recanvi. El kit de servei Raymarine amb la referència A28167 inclou la gàbia, el contrapès, les copes de l’anemòmetre i els cargols de substitució.

Es recomana fixar el cable per evitar que es mogui i s’espatlli. Utilitzeu un passacable estanc per travessar la coberta o un mampar. També cal evitar que el cable passi a prop immediata de cables que transportin corrents forts (AC o DC) per no pertorbar el senyal.

El pes del producte, incloent el sensor i el seu cable de 30 m, és de 1,4 kg (sensor 0,2 kg, cable 1,2 kg).

Aquest sensor es pot connectar directament, sense convertidor, als displays Raymarine següents:

Sèrie i60 WindSèrie ST60+ Wind

L'alçada total del sensor amb braç curt, des de la seva base de muntatge fins a la part superior de les copes, és de 538,5 mm (21,20 polzades).

Per no danyar el cable durant la instal·lació, és important respectar un radi de corbatura mínim de 100 mm (3.94 polzades).

El sensor de braç curt és ideal per a velers de mida modesta o llanxes amb motor. El seu disseny busca reduir el pes i la resistència aerodinàmica a la part superior del pal, on les turbulències generades per les veles tenen menys probabilitat d'afectar la mesura.

No, aquest sensor està dissenyat específicament per funcionar dins de l’ecosistema d’instruments Raymarine. La compatibilitat amb equips d’altres marques no està garantida ni és compatible.
