Raymarine

A80604

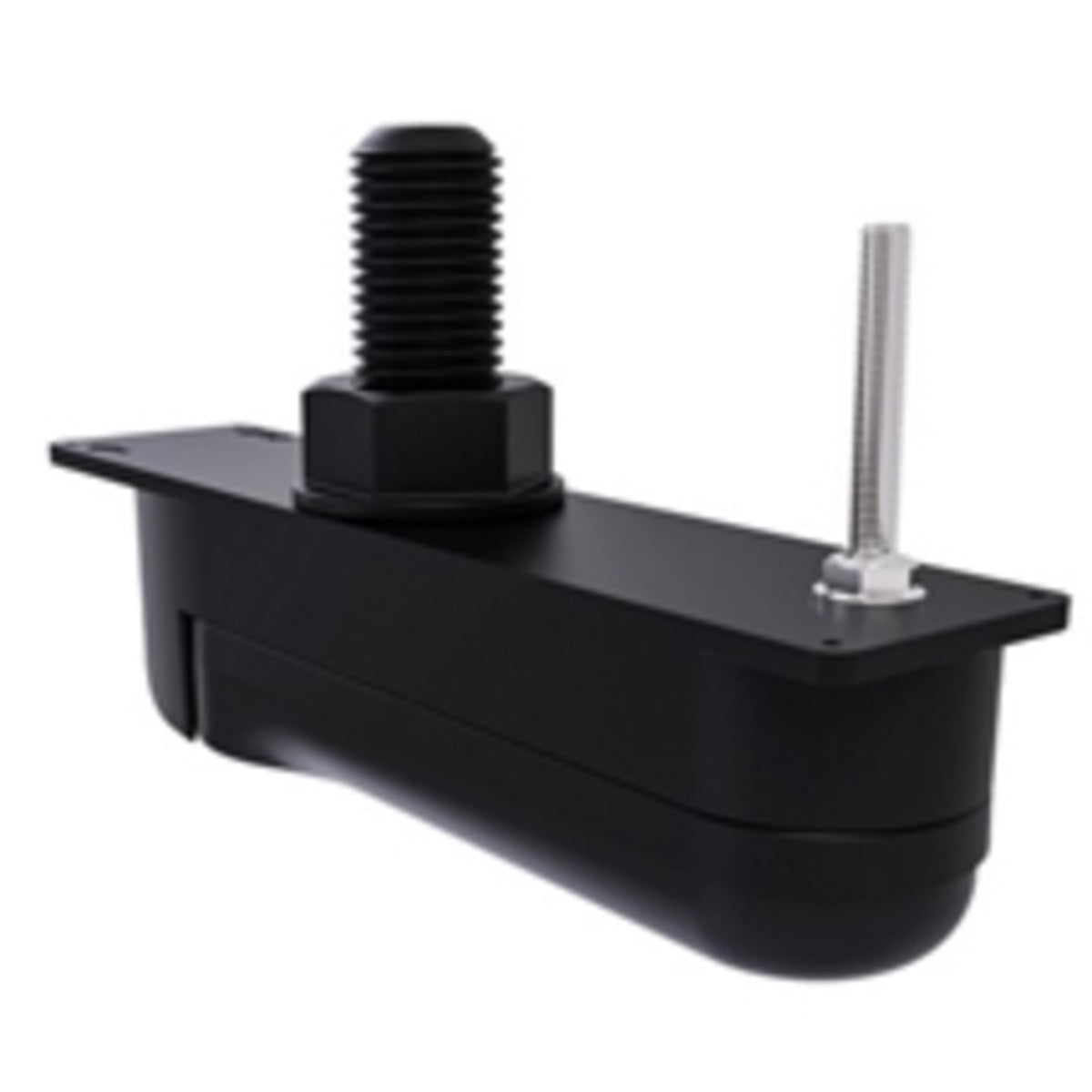

Sonda de plàstic transpassant 0° HV-300 HyperVision (Cable 6 m)

La sonda de plàstic transversal 0° HV-300 HyperVision de Raymarine (A80604) està dissenyada per a cascs plans, oferint una imatge submarina detallada gràcies a la tecnologia HyperVision™. S'integra als displays Raymarine compatibles amb HyperVision, especialment la gamma Element HV.

Aquest model és un component actiu de la gamma HyperVision i no està obsolet. S'inclou amb un cable de 6 metres.

Public priceGet pro pricing

342,72€

342,72€ ~~426,00€~~

IVA inclòs Expedició calculada en el moment del pagament.

En estoc

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

through our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Tecnologies de sondatge compatibles	CHIRP, DownVision, SideVision, HyperVision
Tensió de funcionament	12
Freqüències del sonar	200, 350, 1200
Temperatura de funcionament	-25 a 55
Profunditat màxima de lectura	274.0
Material de la sonda	Plàstic
Tipus de connector per a sondes	HyperVision 15 pins
Longitud del cable	6.0
Amplada del producte	60 mm
Sensor de temperatura integrat	Sí
Alçada del producte	40 mm
Pantalles compatibles	Raymarine Element
Fondària del producte	130 mm
Grau de protecció IP	IPX6/IPX7
Connectivitat sense fils	No
Tipus de muntatge	Traversant
Certificacions	CE (Directiva CEM 2014/30/UE)
Rang de mesura de temperatura	-25 a 55
Angle de cobertura del feix	25° (cònica), 60° (endavant-darrere)
Freqüència CHIRP alta	1200
Freqüència CHIRP baixa	200
Tipus de pesca	Mar, llac, vertical, arrossegament
Sensor de velocitat integrat	No
Any de llançament	2019.0
Nivell d'usuari	Intermedi
Garantia	2.0

Detailed description

Dissenyada per a una integració òptima en cascs plans o amb angle de quilla reduït, la sonda de plàstic transpassant 0° HV-300 HyperVision de Raymarine (referència A80604) ofereix una solució avançada de detecció submarina. Aquesta sonda forma part de la gamma HyperVision™ de Raymarine, reconeguda per les seves capacitats d’imatge d’alta resolució, similar a les prestacions dels models HV-300THP-P i HV-300THP-S, però específica per a instal·lacions que requereixen un angle de 0° sense bloc de compensació. És compatible amb les pantalles multifunció de Raymarine que suporten la tecnologia HyperVision.

Tecnologia HyperVision i instal·lació

La tecnologia HyperVision™ proporciona vistes detallades del fons marí i de les estructures submergides, essencials per a la pesca i la navegació en zones complexes. La instal·lació de la sonda transpassant HV-300 (A80604) requereix l’ús de productes d’estanquitat a base de poliuretà neutre de qualitat marina, excloent els productes amb acetat o silicona. Disposa d’un cable de 6 metres integrat per facilitar-ne el connexió al sistema. Per garantir un funcionament constant, cal aplicar únicament pintures antisorres a base d’aigua i evitar fer funcionar la sonda fora de l’aigua per prevenir la sobreescalfament.

Manteniment i posicionament

El manteniment de la sonda HV-300 implica revisions periòdiques, neteja regular i reaplicació de pintura antisorres segons les instruccions del fabricant. En comparació amb la sonda HV-100, que és un model de tauler posterior, la HV-300 transpassant ofereix un millor rendiment a alta velocitat i una reducció de les turbulències, gràcies al seu posicionament directe en el flux d’aigua sota el casc. El model 0° (A80604) es distingeix per la seva facilitat d’integració en cascs on l’angle de quilla no requereix correcció, optimitzant així la claredat de les imatges obtingudes mitjançant la tecnologia HyperVision.

Documentation

Type	Nom
	EN - Plan technique - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	FR - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Gabarit de montage - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Gabarit de montage - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	FR - Notice d'installation - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Gabarit de montage - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)
	EN - Gabarit de montage - Sonde plastique traversante 0° HV-300 HyperVision (Câble 6m)

Expert review

Pol CONIN

Responsable digital

« Raymarine HV-300 HyperVision: la sonda passant 0° per cascs plans »

La sonda Raymarine HV-300 HyperVision (A80604) és una opció pertinent per a embarcacions amb buc pla o amb un angle de quilla nul en el lloc d'instal·lació, que busquen maximitzar la claredat de la imatge submarina. La seva concepció passavant en plàstic, amb un angle de 0°, la destina específicament a instal·lacions on no es necessita ni es desitja un bloc de compensació, simplificant la integració i la posada en marxa de la tecnologia HyperVision de Raymarine.

A diferència dels models de tauler posterior com la HV-100, una instal·lació passavant ofereix un rendiment acústic superior, especialment a altes velocitats, en minimitzar les turbulències i les interferències. La tria d'aquest model de 0° és crucial: ha de coincidir exactament amb l'angle de la secció del buc seleccionada per a la instal·lació, per garantir una cobertura òptima del feix. Una instal·lació incorrecta en un buc amb un angle de quilla significatiu degradaria la qualitat dels retorns del sonar. L'ús d'un segellant marí neutre a base de poliuretà és imprescindible per garantir l'estanquitat i la durabilitat de la instal·lació.

Aquest transductor s'integra perfectament als sistemes Raymarine Element i Axiom compatibles amb HyperVision, oferint als usuaris capacitats de detecció d'estructures i de peixos molt detallades. És essencial preveure un accés suficient per al foradat i el serratge, així com per al cablejat del cable de 6 metres subministrat. Per al manteniment, només s'ha d'aplicar pintura antisalsa a base d'aigua; estan prohibits els productes a base de coure o de cetona per als transductors de plàstic.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Sonda de plàstic transpassant 0° HV-300 HyperVision (Cable 6 m)

342,72€

342,72€ ~~426,00€~~

Complete your installation with

Complementary equipment

Element 7 HV - Écran GPS 7” Wi-Fi, sondeur CHIRP et HYPERVISION, sans cartographie ni sonde

Raymarine

Element 7 HV - Pantalla GPS 7" Wi-Fi, sondador CHIRP i HyperVision, sense cartografia ni sondador

Ref : E70532

543,16€

543,16€ ~~654,00€~~

IVA inclòs

Element 9 HV - Écran GPS 9” Wi-Fi, sondeur CHIRP et HYPERVISION, sans cartographie ni sonde

Raymarine

Element 9 HV - Pantalla GPS de 9" Wi-Fi, sondador CHIRP i HyperVision, sense cartografia ni sondador

Ref : E70534

718,07€

718,07€ ~~894,00€~~

IVA inclòs

Element 12 HV - Écran GPS 12” Wi-Fi, sondeur CHIRP et HYPERVISION, sans cartographie ni sonde

Raymarine

Element 12 HV - Pantalla GPS 12", Wi-Fi, sondador CHIRP i HYPERVISION, sense cartografia ni sondador

Ref : E70536

1.233,46€

1.233,46€ ~~1.494,00€~~

IVA inclòs

Frequently Asked Questions

Need help? Contact us

Quin és el tipus d'aquesta sonda Raymarine HV-300 i per a quin angle d'obra viva està dissenyada?

Aquesta sonda és un model de pas que travessa el casc en plàstic, dissenyat específicament per a cascs plans o amb angle de quilla de 0°. Això vol dir que està optimitzada per a una instal·lació sense bloc de compensació d'angle en cascs que no requereixen correcció.

Quina tecnologia d'imatge utilitza la sonda HV-300 HyperVision?

La sonda HV-300 utilitza la tecnologia HyperVision™ de Raymarine. Aquesta tecnologia és reconeguda per les seves capacitats d'imatge d'alta resolució, que ofereixen vistes detallades del fons marí i de les estructures submergides, aspecte essencial per a la pesca i la navegació en zones complexes.

Amb quins equips multifunció Raymarine és compatible aquesta sonda?

Aquesta sonda és compatible amb les pantalles multifunció Raymarine que suporten la tecnologia HyperVision™. Per a una compatibilitat òptima, assegureu-vos que la vostra pantalla admet aquesta tecnologia específica.

Quin tipus de mastic d'estanquitat he d'utilitzar per instal·lar la sonda HV-300?

Per a la instal·lació de la sonda travessera HV-300, heu d’utilitzar únicament productes d’estanquitat de qualitat marina a base de poliuretà neutre. És imprescindible no utilitzar productes a base d’acetat ni de silicona, ja que poden danyar les peces de plàstic de la sonda.

Puc aplicar qualsevol pintura antisorral a la sonda?

No, només heu d’aplicar pintures antifouling a base d’aigua sobre la sonda. És important no utilitzar pintures a base de cetona ni de coure, ja que podria afectar el funcionament de la sonda i invalidar la garantia del producte.

És possible provar o utilitzar la sonda fora de l'aigua?

No, cal provar i utilitzar la sonda únicament quan està submergida en l'aigua. Fer-la funcionar fora de l'aigua pot provocar una sobreescalfament del transductor i, potencialment, danyar el producte.

Quina és la longitud del cable subministrat amb aquesta sonda?

La sonda de plàstic transversal 0° HV-300 HyperVision es lliura amb un cable integrat d'una longitud de 6 metres. Aquesta longitud està dissenyada per facilitar la connexió al sistema electrònic de bord.

Quins són els avantatges d'una sonda horitzontal HV-300 respecte a una sonda de tauler posterior?

Comparada amb una sonda de tauler posterior (com la HV-100), la sonda de pasada HV-300 ofereix un millor rendiment, especialment a alta velocitat, i una reducció de les turbulències. El seu posicionament directe en el flux d'aigua sota el casc permet una lectura més estable i precisa, cosa que és crucial per obtenir imatges sonar de qualitat.
