Raymarine

A80465

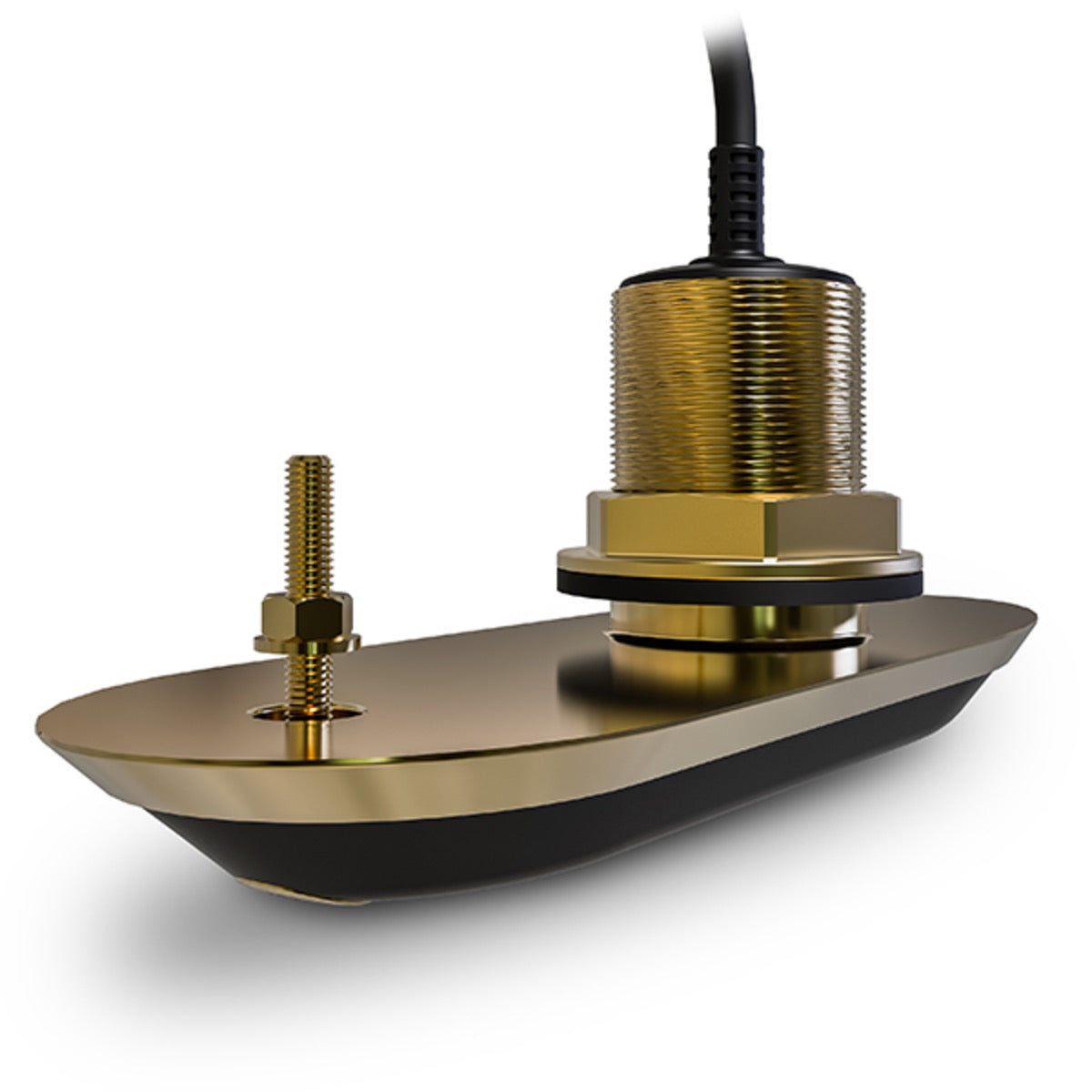

Sonda transversal de bronze 0° RV-200 RealVision 3D, connexió directa AXIOM (cable 8 m)

Dissenyada per a les pantalles Raymarine Axiom, la sonda transversal RV-200 RealVision 3D en bronze ofereix una imatge submarina detallada (DownVision, SideVision, RealVision 3D). La seva inclinació de 0° és adequada per a cascs amb poca o sense inclinació. El producte inclou la sonda amb un cable integrat de 8 m i un cargol de fixació en bronze M8 x 100 mm per a l'alineació.

Public priceGet pro pricing

1.007,84€

1.007,84€ ~~1.254,00€~~

IVA inclòs Expedició calculada en el moment del pagament.

En estoc

Free pickup point from €150 in France
Pickup at Skysat possible

Custom installation

Trust Skysat to install the equipment on board

Request a quote

Installers near you

through our network of certified installers

Find an installer

Service d'assistance

Choose additional assistance for installation

Technical specifications

Tecnologies de sondatge compatibles	RealVision 3D,DownVision,SideVision
Tensió de funcionament	12 V CC
Freqüències del sonar	200 kHz (CHIRP cònica), 350 kHz (RealVision 3D, DownVision, SideVision)
Temperatura de funcionament	-25 a +55
Profunditat màxima de lectura	91.0
Material de la sonda	Bronze
Tipus de connector per a sondes	Raymarine RealVision 3D (25 pins)
Longitud del cable	8.0
Sensor de temperatura integrat	Sí
Pantalles compatibles	Raymarine Axiom, Axiom+, Axiom+ Pro, Axiom 2 Pro, Axiom XL, Axiom 2 XL
Tipus de muntatge	Transversal
Certificacions	CE
Angle de cobertura del feix	180
Freqüència CHIRP alta	420
Freqüència CHIRP baixa	350
Tipus de pesca	Mar, llac, traïna, vertical
Sensor de velocitat integrat	No

Detailed description

Dissenyada per a una integració directa amb les pantalles multifunció Raymarine Axiom, la sonda transversal RV-200 RealVision 3D de bronze ofereix una solució avançada de detecció submarina. Aquest transductor utilitza la tecnologia RealVision 3D per proporcionar una imatge detallada del món submarí, incloses les estructures, el fons marí i els peixos. És compatible amb les funcions DownVision i SideVision, permetent una exploració completa sota i als costats de la nau.

Disseny i posicionament

La RV-200 es distingeix per la seva construcció en bronze, fent-la adequada per a cascs de fibra de vidre o fusta i oferint una durabilitat superior en entorns marins exigents. Amb una inclinació de 0°, aquesta sonda està especialment dissenyada per a cascs amb poca o cap inclinació (deadrise), assegurant un feix sonar perpendicular al fons marí per a un rendiment òptim. S’integra directament als sistemes Axiom, com ara els models Axiom, Axiom+, Axiom Pro, Axiom 2 Pro, Axiom XL i Axiom 2 XL, simplificant la instal·lació i la configuració.

Integració i especificacions tècniques

El cable de 8 metres integrat a la sonda RV-200 permet una connexió directa als monitors Axiom compatibles, eliminant la necessitat d’un mòdul sonar extern. Aquesta configuració assegura una transmissió de dades ràpida i una interfície d’usuari fluida mitjançant el programari LightHouse 4. El sistema de fixació inclou un cargol de cap hexagonal de bronze M8 x 100 mm per a l’alineació, garantint una instal·lació estable i precisa. A diferència de les sèries RV-3xx de plàstic o RV-4xx d’acer inoxidable, la RV-200 de bronze està posicionada per a usuaris que busquen una robustesa superior i un rendiment fiable en condicions diverses, sense comprometre la qualitat d’imatge RealVision 3D.

Documentation

Type	Nom
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	FR - Manuel d'utilisation - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)
	EN - Plan technique - Sonde traversante Bronze 0° RV-200 RealVision 3D, branchement direct AXIOM (Câble 8m)

Expert review

Pol CONIN

Responsable digital

« Anàlisi tècnica: Sonda transversal Raymarine RV-200 RealVision 3D per Axiom »

La sonda travessera Raymarine RV-200 RealVision 3D és una elecció estratègica per a navegants i pescadors equipats amb una pantalla multifunció Axiom i embarcacions amb casc de poca o nul·la inclinació (deadrise). La seva construcció en bronze la destina a instal·lacions permanents on la robustesa i la resistència a la corrosió són prioritàries, especialment en aigua salada o en zones amb alta activitat marina. La tecnologia RealVision 3D destaca per la cartografia detallada del fons marí i la detecció precisa d’estructures submergides, aportant un avantatge significatiu per a la pesca esportiva o la navegació en aigües complexes.

L’avantatge principal d’aquesta sonda rau en la seva connexió directa als monitors Axiom, cosa que simplifica considerablement l’arquitectura del sistema en evitar l’addició d’un mòdul sonar extern. Això no sols redueix el cost global i l’espai ocupat, sinó també els punts potencials de fallada. La instal·lació travessera requereix coneixements tècnics per al foradat del casc i l’estanquitat, però l’angle de 0° facilita l’alineació en cascs plans. Cal assegurar-se que l’embarcació compleix aquest requisit d’angle de casc per maximitzar el rendiment del feix sonar.

Tot i que el bronze ofereix una excel·lent durabilitat, cal tenir present que aquesta sonda no es recomana per a cascs d’alumini sense mesures específiques per evitar la corrosió galvànica. Per a cascs amb un deadrise més pronunciat, seria preferible optar per sondes amb un element inclinat (12° o 20°) per compensar l’angle del casc i garantir una cobertura sonar òptima. Així doncs, la RV-200 és una solució específica, performant i integrada, ideal per a aplicacions on una sonda travessera en bronze de 0° està tècnicament justificada.

Durabilité

Facilité d'installation

Rapport performance / prix

Payment and security

Your payment information and data are processed securely.

Kit de pilot automàtic EV-400

Ref : T70162

3.064,25€

3.064,25€ ~~3.594,00€~~

IVA inclòs

Raymarine

VHF RAY63 amb receptor GPS integrat

Ref : E70516

578,41€

578,41€ ~~630,00€~~

IVA inclòs

Raymarine

VHF Ray73 amb GPS i receptor AIS integrats

Ref : E70517

770,36€

770,36€ ~~894,00€~~

IVA inclòs

Frequently Asked Questions

Need help? Contact us

Quina és la funció principal de la sonda Raymarine RV-200 RealVision 3D?

La sonda RV-200 RealVision 3D està dissenyada per proporcionar una imatge submarina avançada i detallada. Utilitza la tecnologia RealVision 3D per mostrar les estructures, el fons marí i els peixos amb una claredat excepcional. A més, integra les funcions DownVision i SideVision per a una exploració completa sota i als costats de la seva embarcació.

Amb quins pantalles multifunció de Raymarine és compatible la sonda RV-200?

La sonda RV-200 està dissenyada per a una integració directa amb les pantalles multifunció Raymarine de la família Axiom. És compatible amb els models següents:

Raymarine AxiomRaymarine Axiom+Raymarine Axiom ProRaymarine Axiom 2 ProRaymarine Axiom XLRaymarine Axiom 2 XL

Per a quin tipus de casc està dissenyat específicament l'ecosonda RV-200 0°?

La sonda RV-200 amb una inclinació de 0° està especialment dissenyada per a cascs de vaixell amb poca o cap inclinació (deadrise). Aquesta configuració garanteix un feix sonar perpendicular al fons marí, assegurant un rendiment òptim de la imatge. Està adaptada a cascs de fibra de vidre o de fusta.

Quin és el material de fabricació de la sonda RV-200 i quins en són els avantatges?

La sonda RV-200 està fabricada en bronze. Aquest material ofereix una durabilitat superior i una robustesa augmentada, cosa que la fa especialment adequada per a entorns marins exigents i per a cascs de fibra de vidre o de fusta.

La sonda RV-200 requereix un mòdul sonar extern per funcionar amb una pantalla Axiom?

No, la sonda RV-200 està dissenyada per a una connexió directa als equips Raymarine Axiom compatibles. El seu cable integrat de 8 metres permet connectar la sonda directament a la pantalla, eliminant així la necessitat d’un mòdul sonar extern. Aquesta configuració simplifica la instal·lació i assegura una transmissió ràpida de les dades.

Com es fixa la sonda RV-200 a la carena del vaixell?

La sonda RV-200 es fixa a la carena mitjançant un sistema de fixació robust. Aquest inclou un cargol de cap hexagonal de bronze tipus M8 x 100 mm, dissenyat per garantir una alineació estable i precisa de la sonda.

Quines tecnologies de sonar estan integrades a la sonda RV-200?

La sonda RV-200 integra diverses tecnologies de sonar avançades de Raymarine per a una visió completa subaquàtica:

RealVision 3D: per a una representació tridimensional detallada del fons marí i les estructures.DownVision: per a una vista fotorealista del que hi ha sota el vaixell.SideVision: per a una vista lateral clara de les estructures i els peixos als costats del vaixell.

Calibratge específic necessari després de la instal·lació de la sonda RV-200?

Sí, després de la instal·lació de la sonda RV-200, es recomana realitzar un calibratge RealVision™ AHRS (Attitude and Heading Reference System). Aquest calibratge és essencial per garantir la precisió i la qualitat òptima de la imatge RealVision 3D, assegurant que la sonda compensa correctament els moviments del vaixell.
