Passacable horitzontal per cables de 6 a 10 mm
En estoc
Technical specifications
Technical specifications
| Diàmetre mínim del cable (mm) | 6.0 |
| Diàmetre màxim del cable (mm) | 10.0 |
| Diàmetre màx. del connector (mm) | 10.0 |
| Diàmetre de la serra de foradar | 25.0 |
| Tipus de muntatge | Horizontal |
| Material | Composite |
| Grau de protecció IP | IP68 |
| Material dels taps | Caoutchouc |
| Color | Noir |
| Tipus de fixacions incloses | 4x vis autoperceuses No.6x16, 1x boulon M5x10 |
| Junta d'estanquitat inclosa | Oui |
| Mida serra de foradar | 25 |
| Diàmetres de taps inclosos | 6, 7, 8, 9, 10 |
| Detall del mètode d'instal·lació | Perçage d'un trou de 25mm, insertion du câble dans le bouchon, montage de la base, vissage de la coque |
| Eines d'instal·lació requerides | Tournevis Pozidriv, perceuse, foret ø2.5mm, foret ø3mm, scie cloche ø25mm, mastic silicone |
| Número de peça del fabricant | DS-H10 |
| Material del cos | Composite renforcé (Polycarbonate) |
| Diàmetre dels forats de fixació | 2.5 |
| Dimensions del producte (L x A x Al) | 77.5 x 44.5 x 27 |
| Tipus de producte | Passe-câble horizontal étanche |
| Pes net del producte | 0.1 |
| Resistència a la boira salina | Oui |
| Tipus d'estanquitat | Joint torique + bouchon conique |
| Resistència UV | Oui |
Detailed description
Detailed description

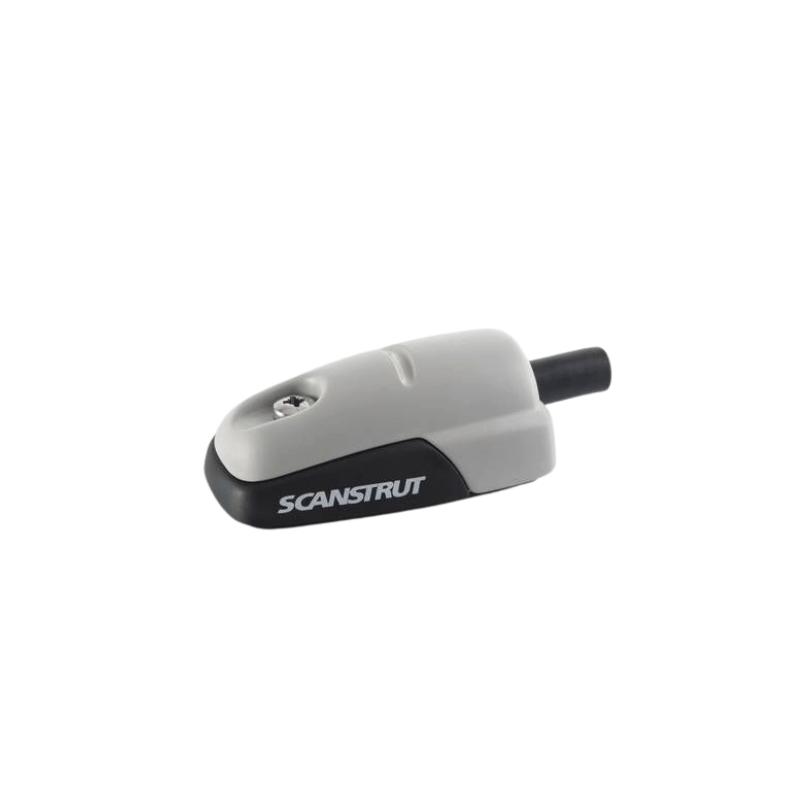

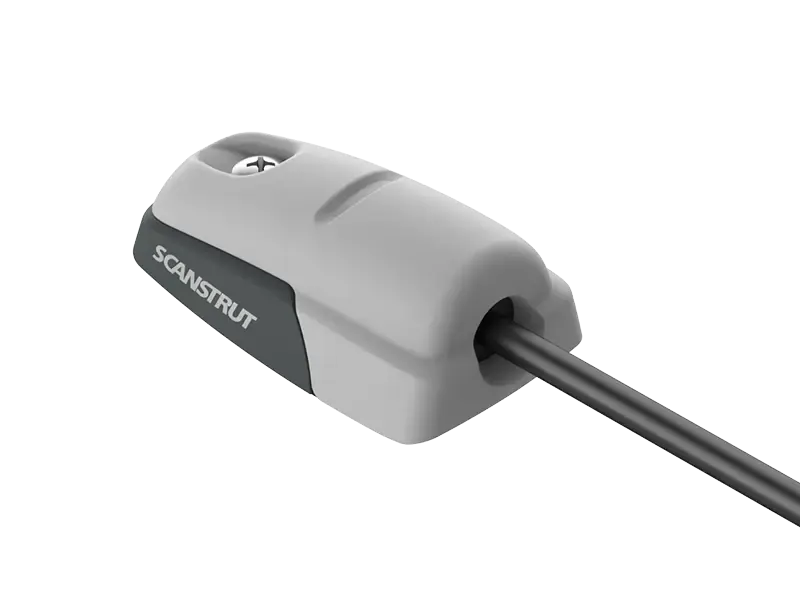

El passacable horitzontal Scanstrut DS-H10 és un premsaestopes estanc que permet el pas de cables amb diàmetre de 6 a 10 mm a través d'un pont o una mampara horitzontal. Pertanyent a la gamma Seal de Scanstrut, aquest model destaca per la seva senzillesa d'instal·lació i la seva fiabilitat en entorns marins. A diferència dels passacables verticals de la mateixa gamma (com el DS-V10), el DS-H10 està optimitzat per a una col·locació horitzontal, amb un perfil baix de només 27 mm d'alçada total.
Instal·lació simplificada i estanquitat garantida
El DS-H10 es compon d'una carcassa, una base, una junta i sis taps de diàmetres diferents (6, 7, 8, 9 i 10 mm). El principi és senzill: triar el tap que correspongui al diàmetre del cable, col·locar-lo a la base i, posteriorment, cargolar l'ensemble. La fixació es realitza mitjançant quatre visos autoperforants No. 6x16 (subministrats) i un cargol M5x10 (subministrat). Es necessita un forat de 25 mm per al pas, realitzat amb una serra de copa o un trepant de 25 mm. Per facilitar el pas del cable, Scanstrut recomana congelar el tap abans de perforar-lo. Un cop instal·lat, la junta garanteix una estanquitat perfecta, fins i tot en les condicions més humides.
Especificacions tècniques i compatibilitat
Amb unes dimensions de 77,5 mm de llargada, 44,5 mm d'amplada i 27 mm d'alçada, el DS-H10 està dissenyat per a un muntatge discret. Accepta cables de 6 a 10 mm de diàmetre. Aquest producte és compatible amb tots els tipus de cables marins estàndard (alimentació, dades, antena) i es pot utilitzar sobre qualsevol tipus de suport horitzontal (pont, coberta, borda).
Posicionament a la gamma Scanstrut
El DS-H10 és l'elecció ideal per a instal·lacions que requereixen un passacable horitzontal de mida mitjana. Per a cables més fins (4-6 mm), el model DS-H6 és més adequat. Per a cables més gruixuts (10-16 mm), es recomana el DS-H16. En comparació amb solucions de la competència (com els premsaestopes de marques com Blue Sea Systems o Attwood), el DS-H10 destaca per la seva concepció integrada (taps múltiples) i la seva facilitat d'instal·lació, tot a un preu molt competitiu.
