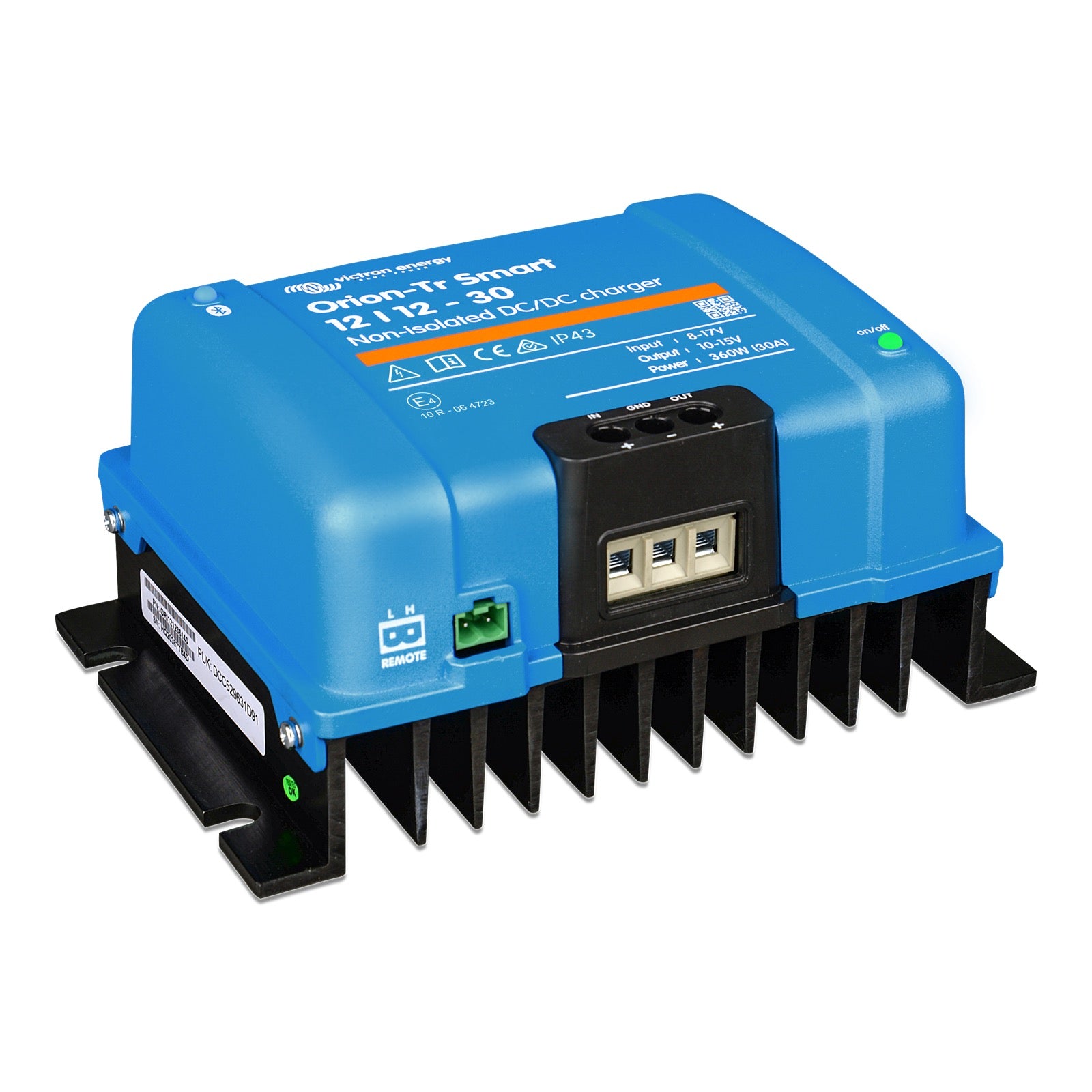

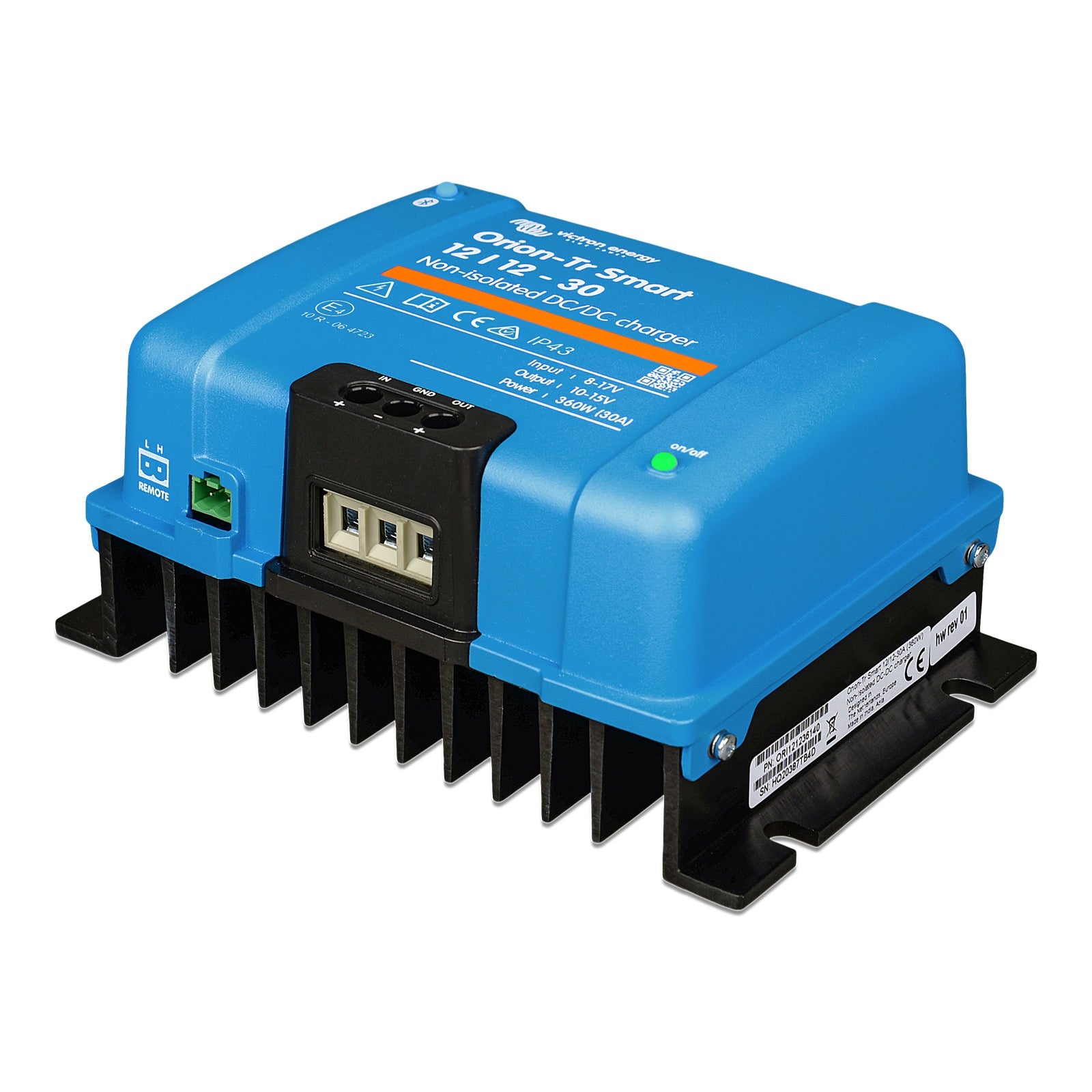

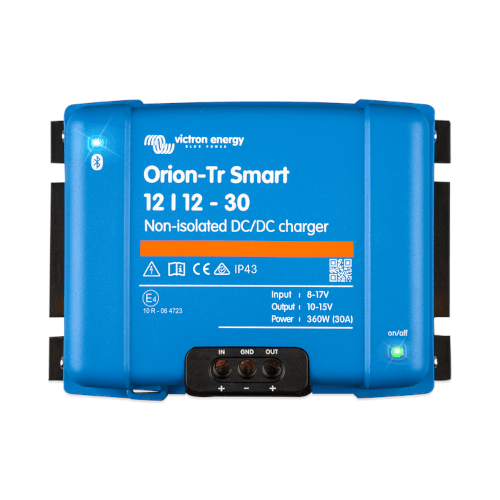

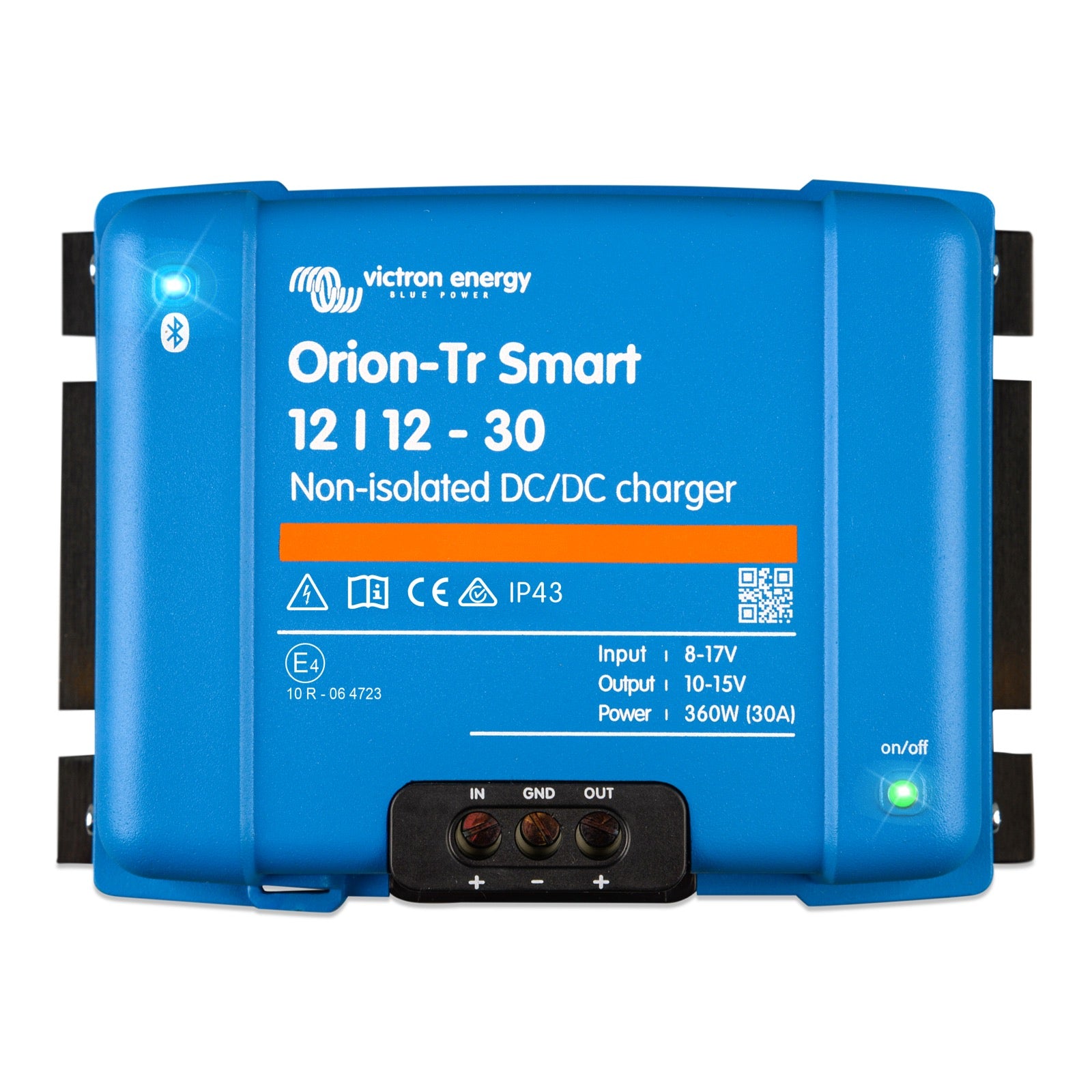

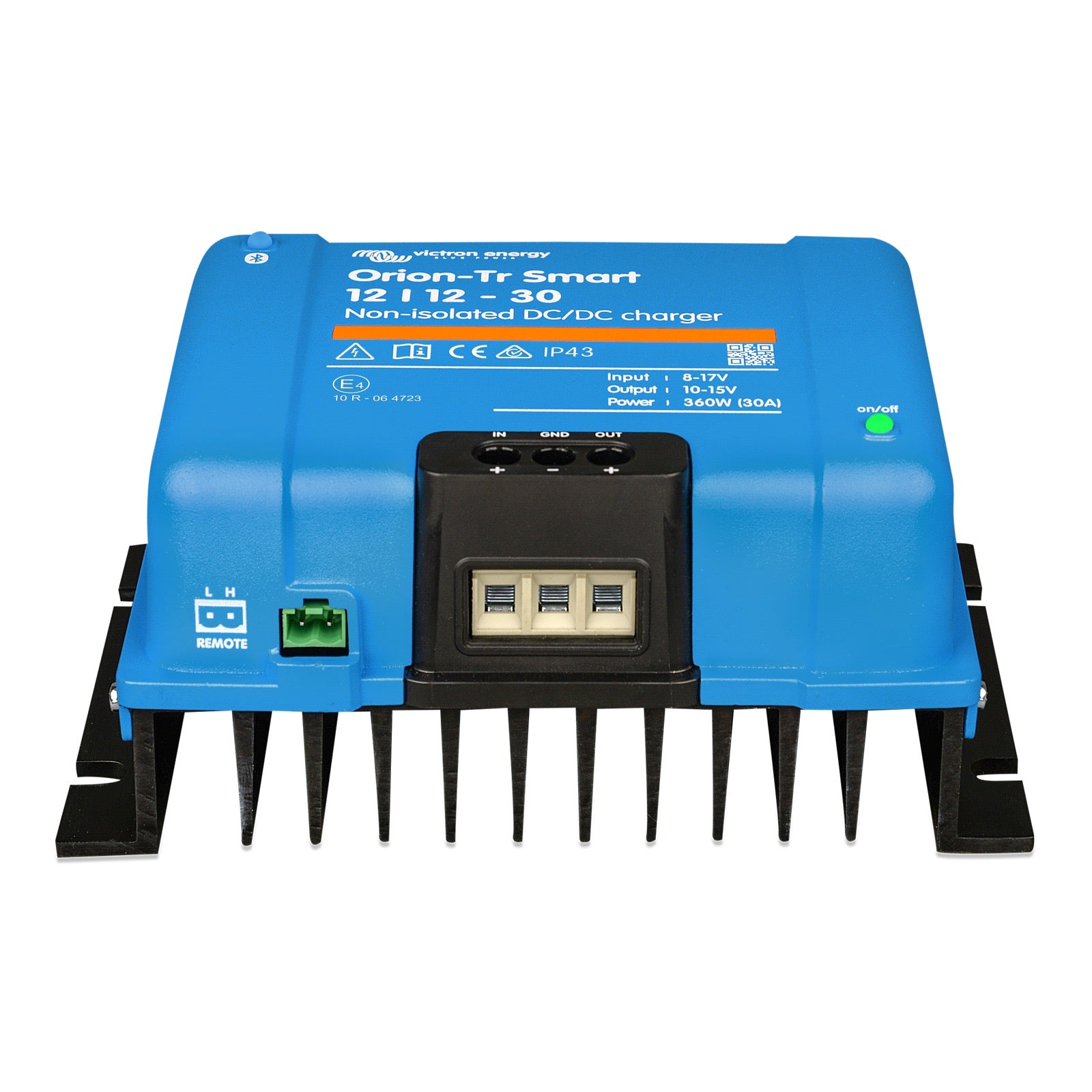

Carregador Orion Tr Smart 12/12V-30A (360W) DC-DC no aïllat

Le chargeur Orion Tr Smart 12/12V-30A est un chargeur DC-DC non-isolé. Cela signifie qu'il n'y a pas d'isolation galvanique entre l'entrée et la sortie. Les modèles non-isolés sont généralement plus simples et plus efficaces pour les applications où une isolation électrique complète entre les batteries de démarrage et de service n'est pas requise. Ils optimisent la charge de la batterie de service sans ajouter de complexité inutile.

Le chargeur Orion Tr Smart 12/12V-30A est un chargeur DC-DC non-isolé de 360W. Ses principales caractéristiques incluent :

Une tension d'entrée de 12V (plage 8-17V) et de sortie de 12V (réglable 10-15V). Un courant de sortie continu de 30A à 40°C. La technologie Bluetooth Smart pour la surveillance et la configuration via l'application VictronConnect. Un algorithme de charge adaptatif en 3 étapes (bulk, absorption, float) pour optimiser la durée de vie des batteries. La compatibilité avec les alternateurs intelligents (Euro 5/6) grâce à un mécanisme de détection du moteur en marche. La possibilité d'être utilisé comme alimentation électrique avec une tension de sortie fixe. Des protections électroniques étendues contre la surchauffe, la surcharge et les courts-circuits.

Le chargeur Orion Tr Smart 12/12V-30A peut fournir une puissance de sortie continue de 360W à une température ambiante de 40°C. Sa puissance peut atteindre 430W à 25°C.

Le chargeur Orion Tr Smart utilise un algorithme de charge adaptatif en 3 étapes :

Bulk (charge rapide) : Pendant cette étape, le contrôleur fournit autant de courant de charge que possible pour recharger rapidement les batteries. Absorption : Lorsque la tension de la batterie atteint le seuil d'absorption, le chargeur passe en mode tension constante. Pour les batteries plomb-acide, la durée d'absorption est ajustée en fonction de la profondeur de décharge. Pour les batteries lithium, elle est fixée par défaut à 2 heures, mais est entièrement configurable via l'application VictronConnect. Float (maintien) : Pendant cette étape, une tension de maintien est appliquée à la batterie pour la maintenir dans un état complètement chargé. Un nouveau cycle de charge est déclenché si la tension de la batterie baisse significativement sous ce niveau (par exemple, à cause d'une charge élevée) pendant au moins 1 minute.

Oui, le chargeur Orion Tr Smart peut être utilisé comme une alimentation électrique. Dans ce mode, la tension de sortie reste stable, indépendamment de la charge appliquée ou des variations de la tension d'entrée, dans la plage spécifiée. La tension de sortie peut être réglée via Bluetooth.

Le chargeur Orion Tr Smart intègre plusieurs protections électroniques :

Protection contre la surchauffe et réduction de puissance en cas de température ambiante élevée. Protection contre les surcharges. Protection contre les courts-circuits. Protection contre la surtempérature des connecteurs.

Le chargeur Orion Tr Smart 12/12V-30A a une efficacité de conversion de 87%.

Oui, le chargeur Orion Tr Smart est conçu pour être compatible avec les alternateurs intelligents (Euro 5/6) qui fournissent une tension de charge variable ou s'arrêtent lorsqu'ils ne sont pas nécessaires. Il intègre un mécanisme de détection du moteur en marche pour assurer une charge contrôlée et protéger la batterie de démarrage de la décharge.

Le chargeur Orion Tr Smart est compatible avec les batteries plomb-acide et les batteries lithium. Son algorithme de charge adaptatif en 3 étapes est optimisé pour ces deux types de batteries, avec des ajustements spécifiques pour la durée d'absorption.

Le chargeur intègre un mécanisme de détection du moteur en marche. Cette fonction garantit que le chargeur ne décharge pas la batterie de démarrage lorsque l'alternateur est inactif. Il peut également être configuré pour ne fournir de l'énergie que lorsque le moteur tourne, évitant ainsi que la tension à bord du véhicule ne devienne trop basse.

Oui, le chargeur Orion Tr Smart est particulièrement utile pour compenser les chutes de tension qui peuvent survenir sur de longues longueurs de câble, comme c'est souvent le cas dans les bateaux et les camping-cars. Il assure une charge précise et contrôlée de la batterie de service même dans ces conditions.

Le chargeur doit être monté verticalement sur une surface ininflammable, avec les bornes d'alimentation orientées vers le bas. Il est important de laisser un dégagement minimum de 10 cm au-dessus et en dessous du produit pour une ventilation optimale. Il doit être monté près de la batterie, mais jamais directement au-dessus pour éviter les dommages dus aux gaz de la batterie. Les trous de montage sont indiqués dans le dessin des dimensions fourni dans le manuel.

Pour les connexions de batterie, il est recommandé d'utiliser des câbles en cuivre multibrins souples. Le diamètre des brins individuels ne doit pas dépasser 0,4 mm (0,016 pouce) ou avoir une surface de 0,125 mm² (AWG26). La section maximale de câble pour les bornes à vis est de 16mm² (AWG6). L'installation doit également inclure un fusible externe conformément aux recommandations du manuel du produit.

La fonction marche/arrêt à distance permet d'activer ou de désactiver le chargeur à distance. Cela peut être fait en connectant un interrupteur ou un contact de relais à un connecteur bipolaire dédié. Alternativement, la borne H (droite) du connecteur bipolaire peut être commutée au plus de la batterie, ou la borne L (gauche) au moins de la batterie (ou au châssis d'un véhicule, par exemple). Cette fonction est également configurable via l'application VictronConnect.

Le chargeur Orion Tr Smart intègre la technologie Bluetooth Smart. Vous pouvez le configurer, le surveiller et le mettre à jour à l'aide de l'application VictronConnect, disponible pour smartphones et tablettes Apple et Android. L'application permet d'afficher les données clés, les avertissements et les alarmes, et de personnaliser plusieurs paramètres.

Le chargeur Orion Tr Smart offre une protection IP43 pour les composants électroniques et IP22 pour la zone de connexion, à condition qu'il soit installé avec les bornes à vis orientées vers le bas.

Oui, il est essentiel de lire attentivement le manuel. Ne jamais utiliser le produit dans des environnements où des explosions de gaz ou de poussière pourraient se produire. Installer dans un environnement résistant à la chaleur, en s'assurant qu'il n'y a pas de produits chimiques, de pièces en plastique, de rideaux ou d'autres textiles à proximité immédiate. Assurer une ventilation adéquate. Le chargeur peut devenir chaud pendant le fonctionnement. Vérifier la polarité avant de connecter la batterie, car le produit n'est pas protégé contre l'inversion de polarité.

Oui, le chargeur Orion Tr Smart est conçu pour être mis en parallèle. Un nombre illimité d'unités peuvent être connectées en parallèle pour augmenter le courant de sortie total.

Non, le chargeur Orion Tr Smart n'est pas équipé d'un port VE.Direct. La configuration et la surveillance se font exclusivement via Bluetooth Smart et l'application VictronConnect.
