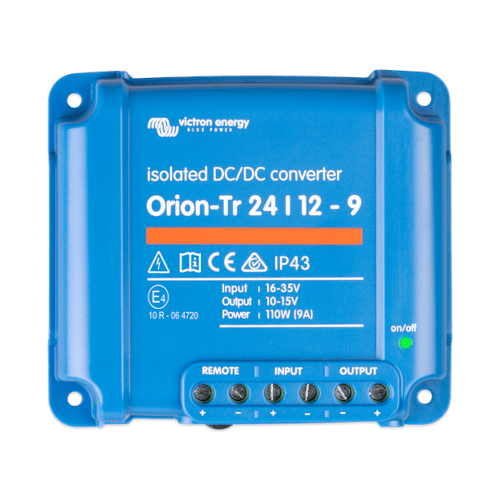

Orion Tr 24/12-9A (110W)

El convertidor Victron Energy Orion Tr 24/12-9A està dissenyat per convertir una tensió contínua de 24V en una tensió contínua de 12V. Permet alimentar aparells que funcionen amb 12V a partir d'un sistema de bateries o d'alimentació de 24V, assegurant alhora un aïllament elèctric entre l'entrada i la sortida.

L'aïllament galvànic de 200 V CC significa que no hi ha cap camí directe de corrent entre l'entrada, la sortida i la carcassa del convertidor. Aquesta característica és crucial perquè protegeix els equips connectats contra bucles de massa, pics de tensió i interferències elèctriques, millorant així la seguretat i la fiabilitat de tot el sistema.

La potència de sortida contínua d'aquest convertidor és de 110 W quan funciona a una temperatura ambient de 25°C.

El corrent de sortida continu nominal de l'Orion Tr 24/12-9A és de 9 A a la tensió de sortida nominal i a 25 °C.

El rendiment d'aquest convertidor DC-DC és del 85%.

El convertidor té les dimensions següents (alçada x amplada x profunditat): 100 x 113 x 47 mm. El seu pes és de 0,42 kg.

Sí, aquest model de convertidor (amb entrada de 24V) incorpora un fusible intern d'entrada. No és substituïble per l'usuari.

L'aparell pot funcionar en un interval de temperatures que va des -20°C als +55°C. Cal tenir en compte que es produeix una reducció del 3% del corrent de sortida per cada grau Celsius per sobre dels 40°C.

Sí, el convertidor està protegit contra temperatures elevades. En cas de temperatura ambient alta, el corrent de sortida es reduirà automàticament per evitar la sobreescalfament de l'aparell.

Tot i que la tensió de sortida sigui ajustable, aquest model Orion Tr no està dissenyat específicament per a la càrrega òptima de bateries. Per a funcions avançades de càrrega de bateries, es recomana utilitzar la gamma Victron Energy Orion Tr Smart, que ofereix capacitats de gestió de càrrega optimitzades.

Aquest convertidor admet un rang de tensió d'entrada de 16 V a 35 V CC.

La tensió de sortida nominal d'aquest convertidor és de 12,2 V CC.

Sí, la tensió de sortida és ajustable. La podeu regular en un marge que va dels 10 V als 15 V CC mitjançant el potenciòmetre situat a l'aparell.

Sí, és totalment possible connectar un nombre il·limitat d’unitats Orion Tr en paral·lel per augmentar el corrent de sortida total. Assegureu-vos d’ajustar sempre la tensió de sortida de cada convertidor abans de connectar-les en paral·lel.

Si la tensió d’entrada baixa per sota de 14 V, el convertidor es desconnectarà (llindar de desconnectada per baixa tensió) per protegir el sistema. Es reiniciarà automàticament quan la tensió d’entrada arribi als 15 V (llindar de reconnexió per baixa tensió).

La funció d'engegada/aturada a distància elimina la necessitat d'un interruptor d'alta intensitat en el cablejat d'entrada. Es pot activar substituint el fil de pont al connector verd per un interruptor de baixa potència (corrent commutat inferior a 100 mA), o connectant el terminal dret del connector verd al pol positiu de la bateria mitjançant un interruptor (per exemple, l'interruptor d'engegada/aturada del motor).

El convertidor utilitza regletes de cargol per a totes les connexions de corrent continu. Això significa que no es necessita cap eina especial per a instal·lar els cables.
