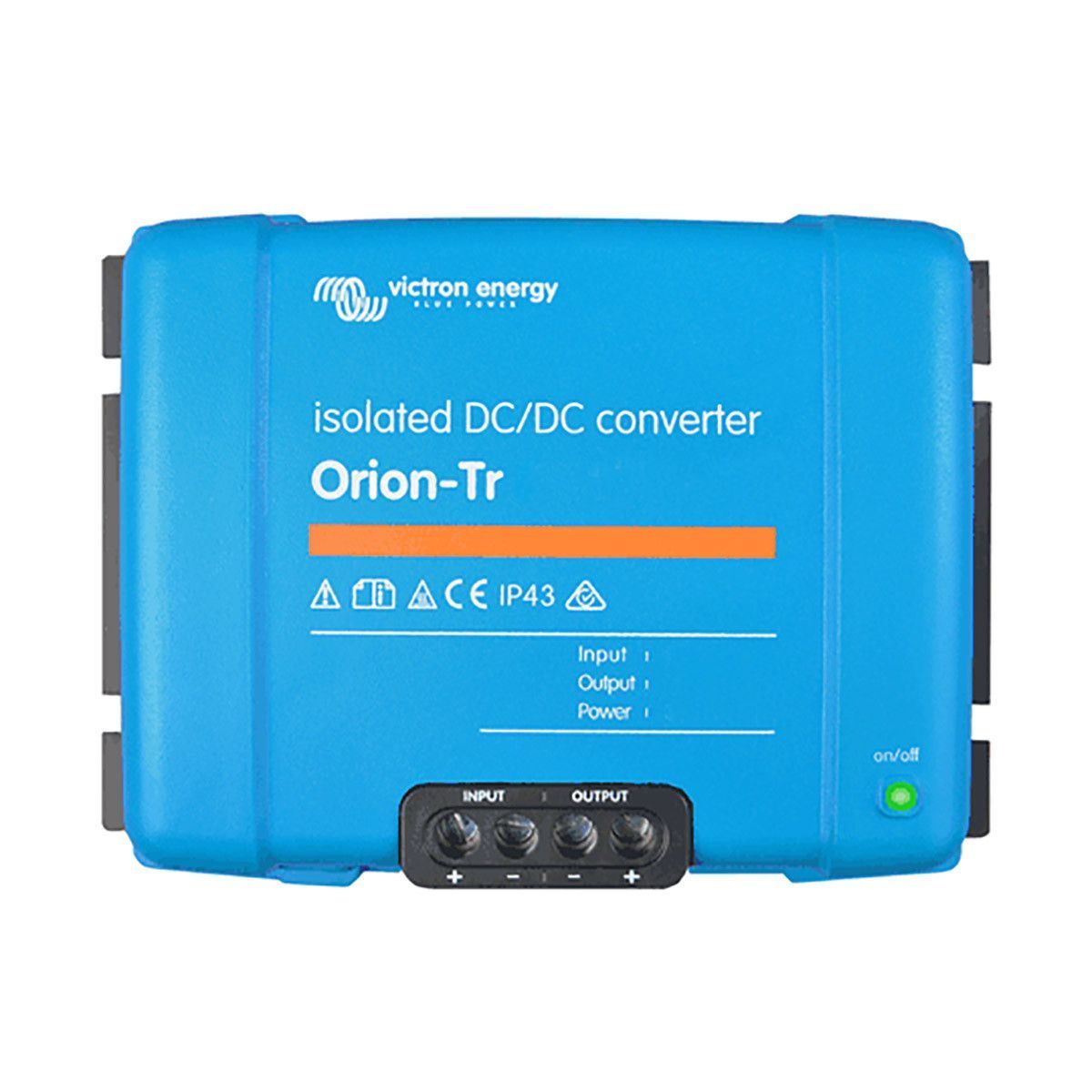

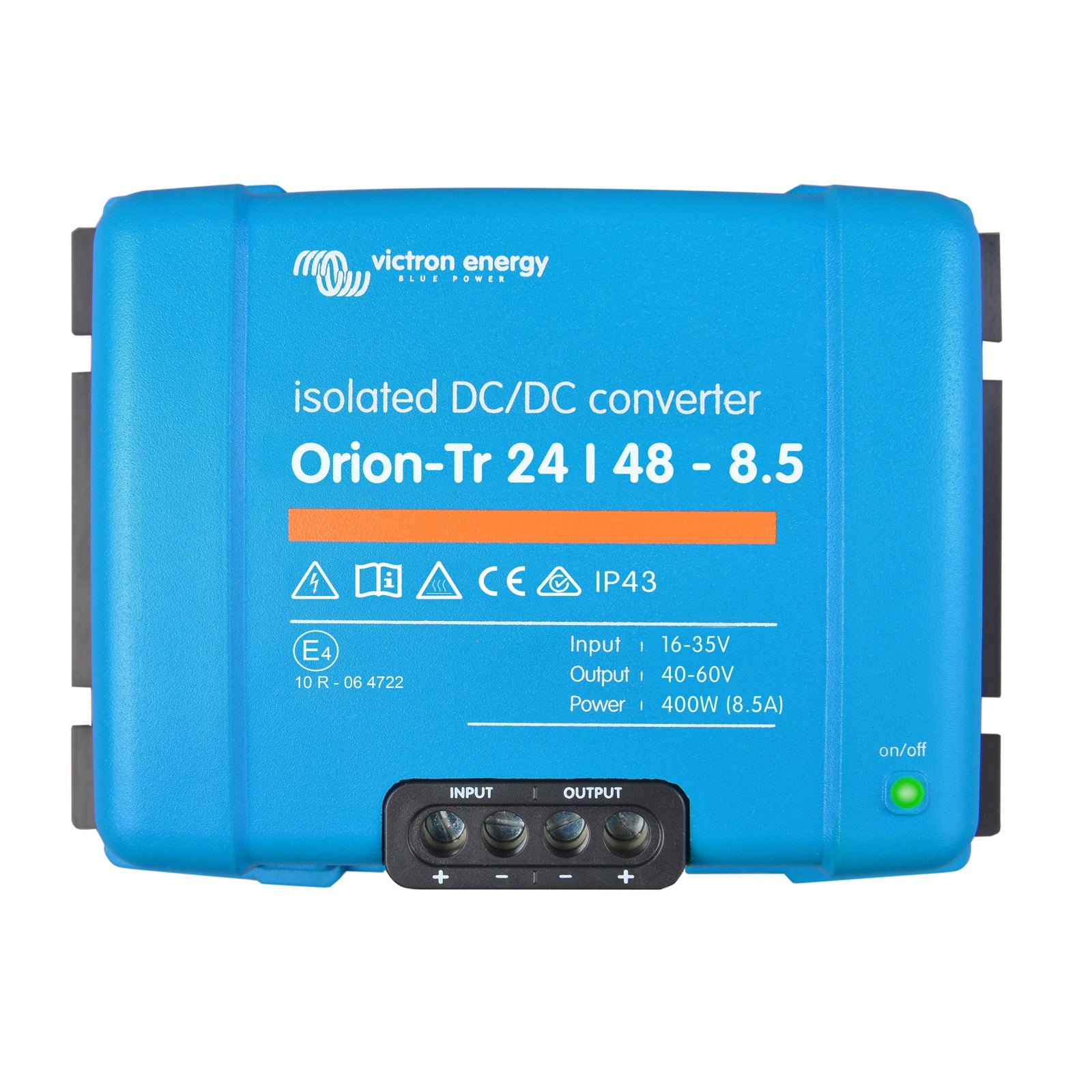

Convertidor Orion-tr DC-DC 24V/48V-8.5A (400W) aïllat

Aquest convertidor està dissenyat per transformar una tensió contínua de 24V en una tensió contínua de 48V. És ideal per alimentar equips que requereixen una tensió de 48V a partir d'una font de 24V, tot oferint una aïllament galvànic per protegir els sistemes sensibles.

El convertidor Orion-Tr DC-DC 24V/48V-8,5A pot subministrar una potència contínua de 400W a una temperatura ambient de 40°C.

Aquest convertidor accepta una tensió d'entrada nominal de 24V CC, amb un rang de funcionament de 16V a 35V CC. La tensió de sortida nominal és de 48,2V CC, i és ajustable.

Sí, la tensió de sortida és ajustable mitjançant un potenciòmetre. Es pot regular aproximadament entre un -15% i un +25% del valor nominal de 48,2 V, la qual cosa correspon a un marge de 40 V a 60 V DC.

L'aïllament galvànic de 200V DC entre l'entrada, la sortida i la caixa significa que no hi ha cap camí de corrent directe entre aquests circuits. Aquest aïllament és essencial per prevenir bucles de massa, reduir interferències i protegir els equips electrònics sensibles en instal·lacions complexes, especialment en entorn marí.

No, aquest convertidor no està dissenyat per a la càrrega de bateries. Per a la càrrega de bateries, es recomana utilitzar un model Orion-Tr Smart.

Aquest convertidor Orion-Tr DC-DC 24V/48V-8.5A (400W) té un rendiment del 89%.

Les dimensions del convertidor són 130 x 186 x 70 mm (alçada x amplada x profunditat). El seu pes és de 1,7 kg.

El convertidor pot funcionar en un rang de temperatura que va de -20°C a +55°C. Més enllà dels 40°C, el corrent de sortida es redueix automàticament (derating del 3% per °C).

El convertidor disposa d'una protecció IP43, sempre que els terminals de cargol quedin orientats cap avall durant la instal·lació. La humitat màxima sense condensació és del 95%.

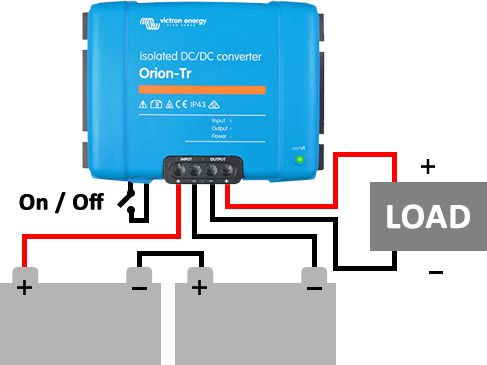

El convertidor disposa d'un terminal de marxa/aturament a distància. Podeu substituir el fil de pont al connector verd per un interruptor de baixa potència (corrent commutat inferior a 100 mA), o bé retirar el fil de pont i connectar el borne dret del connector verd al pol positiu de la bateria amb un interruptor (per exemple, un interruptor d'arrencada o d'aturament del motor).

Sí, es poden connectar un nombre il·limitat d’aquests convertidors en paral·lel per augmentar el corrent de sortida total. És important ajustar sempre la tensió de sortida de cada unitat abans de connectar-les en paral·lel.

Sí, el convertidor està totalment protegit contra curtcircuits i sobrecàrregues. També incorpora una protecció contra temperatures elevades que redueix automàticament el corrent de sortida si cal.

Per a les connexions de corrent continu (DC), es recomana utilitzar cables amb una secció màxima de 16 mm² (AWG6). Les connexions es fan mitjançant borns de cargol, que no requereixen eines especials.

Sí, els models amb una tensió d’entrada de 24V (com aquest) tenen un fusible d’entrada intern. Aquest fusible no és substituïble.

Per ajustar la tensió de sortida, utilitzeu el potenciòmetre situat a l’esquerra o a la dreta de les connexions de les bornes, segons el model. Gireu en sentit antihorari per disminuir la tensió i en sentit horari per augmentar-la.

Sí, aquest convertidor està dissenyat per a entorns exigents, incloses les aplicacions marines. La seva aïllament galvànic i la protecció IP43 (amb els terminals orientats cap avall) el fan adequat per a aquestes condicions.

Aquest convertidor és compatible amb qualsevol equipament que requereixi una alimentació DC de 48V i un corrent màxim de 8,5A (400W), a partir d'una font d'alimentació 24V DC. La seva aïllament galvànic el fa especialment adequat per a sistemes on la protecció d'equips sensibles és primordial.

El convertidor produeix un soroll de sortida de 2 mV RMS. Aquest valor s'especifica per garantir una alimentació estable i neta als equips connectats.

El consum de corrent en buit (quan el convertidor genera una tensió de sortida però no hi ha cap càrrega aplicada) és inferior a 120 mA per a aquest model 24/48-8,5A.
