ΠΙΝ 16SP DC12V DCSM
Σε απόθεμα
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
| Θέσεις | 16.0 |
| Ονομαστική τάση | 12 |
| Max Amperage | 25.0 |
| Τύπος διακόπτη ασφαλείας | Monopolaire magnéto-hydraulique |
| Included Breakers | 16.0 |
| Οπίσθιος φωτισμός | Oui |
| Included Labels | Pompe à eau, Ventilateurs, Cuisine, Lumières, Divertissement, Prises DC, Réfrigérateur, Toilettes, Chauffage diesel |
| Τύπος στερέωσης | Encastré |
| Panel Material | Aluminium thermolaqué de qualité marine |
| Alarm Features | Tension, Ampérage, Niveaux de réservoir |
| Backlight Control Input Voltage Range | 0-32 |
| Battery Capacity Display Units | Ah, Pourcentage |
| Current Monitoring Range | 0-±450 |
| Τύπος οθόνης | LCD couleur |
| Δείκτης IP | IPX5 |
| Number Of Battery Banks Monitored | 2 |
| Number Of Generic Inputs | 8 |
| Τάση λειτουργίας | 8-32 |
| Product Category Detail | Power Distribution |
| Τύπος προϊόντος | Tableau disjoncteur DC avec compteur numérique |
| Pump Status Input Voltage Range | 0-32 |
| Resolution | 320x240 |
| Μέγεθος οθόνης | 2.8 |
| System Status Input Voltage Range | 0-32 |
| Tank Level Input Voltage Range | 0-5 |
| Περίοδος εγγύησης | 5 |
Λεπτομερής περιγραφή
Λεπτομερής περιγραφή

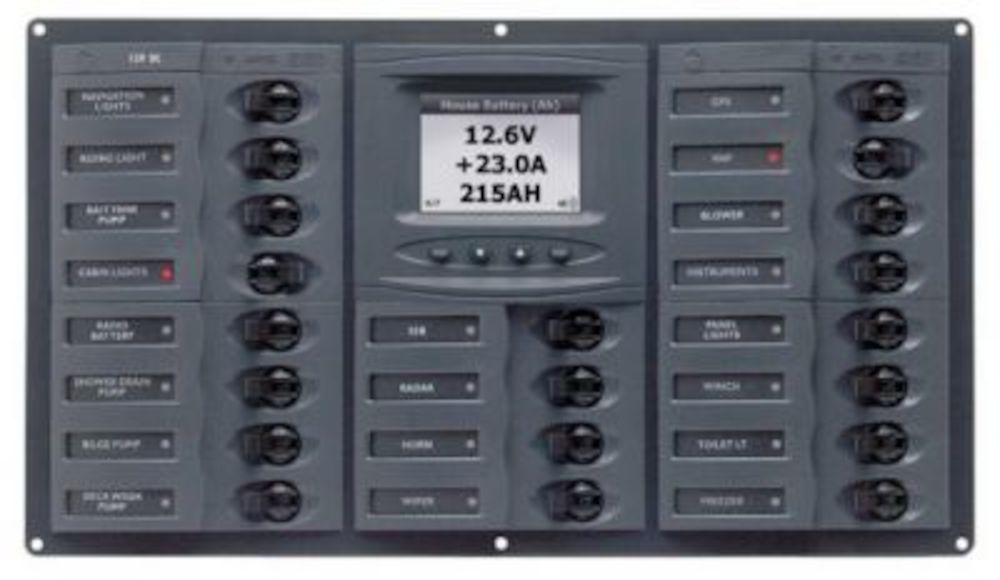

Ο ηλεκτρικός πίνακας BEP ΠΙΝ 16SP DC12V DCSM αποτελεί μια λύση διανομής και παρακολούθησης ενέργειας σχεδιασμένη για συστήματα ιστιοπλοϊκών 12V DC. Ο πίνακας αυτός ενσωματώνει 16 θέσεις αυτόματων διακοπτών μαγνητοϋδραυλικής προστασίας Airpax, προσφέροντας αξιόπιστη προστασία για όλα τα κυκλώματα επί του σκάφους.
Προηγμένη ψηφιακή παρακολούθηση
Στο επίκεντρο αυτού του συστήματος βρίσκεται ένας ψηφιακός μόνιτορ χρώματος (DCSM) εξοπλισμένος με οθόνη LCD QVGA 2,8 ιντσών. Ο μόνιτορ λειτουργεί με τάση εισόδου 8-32V DC και παρέχει μια διεπαφή χρήστη για την παρακολούθηση βασικών παραμέτρων. Περιλαμβάνει εισόδους για τάση DC (0-32V DC), ένταση DC (0-±50mV @ ±450A), επίπεδα δεξαμενών (0-5V DC), κατάσταση αντλιών (0-32V DC), συστήματα σε λειτουργία (0-32V DC) και έλεγχο οπισθοφωτισμού (0-32V DC).
Λειτουργίες μόνιτορ DCSM
Το DCSM προσφέρει 8 εισόδους γενικής χρήσης ρυθμιζόμενες από τον χρήστη και προγραμματιζόμενες ηχητικές/οπτικές συναγερμούς για τάσεις, ένταση και επίπεδα δεξαμενών. Επιτρέπει την παρακολούθηση της έντασης φόρτισης/εκφόρτισης για δύο ομάδες μπαταριών, εμφανίζει την υπόλοιπη χωρητικότητα σε αμπερ-ώρες (Ah) και ποσοστό, καθώς και την γενική κατάσταση των μπαταριών και τα επίπεδα υγρών πολλαπλών δεξαμενών. Τα status των κυκλωμάτων μπορούν να προβληθούν σε γραφική και ψηφιακή μορφή, με δεδομένα ρυθμιζόμενα σε αναλογική, ψηφιακή ή γραφική μορφή. Ένα πληκτρολόγιο στην οθόνη διευκολύνει την προσαρμογή των ετικετών. Ο μόνιτορ διαθέτει εσωτερική σειρήνα για τους συναγερμούς και μία εξωτερική έξοδο συναγερμού (1A MAX @ 12V DC). Η συνδεσιμότητα USB 2.0 επιτρέπει ενημερώσεις firmware.
Σχεδίαση και εγκατάσταση
Ο πίνακας κατασκευάζεται από αλουμίνιο με επίστρωση σκόνης ναυτικής ποιότητας, εγγυώντας ανθεκτικότητα σε απαιτητικά περιβάλλοντα. Διαθέτει εμπρόσθια προφίλ για κλικ για αισθητική τελειότητα. Οι ετικέτες φωτίζονται από LED πράσινου χρώματος, συμπληρωμένες από έναν δείκτη LED κόκκινου χρώματος για τα ενεργά συστήματα. Το βάθος τοποθέτησης είναι 2,5 ίντσες (64 mm). Το σύστημα συμμορφώνεται με τα πρότυπα ABYC και συνοδεύεται από ένα σετ ετικετών και έναν δίαυλο (busbar). Διαχειρίζεται μέγιστη ένταση 160A ανά δίαυλο. Η διαμόρφωση των αυτόματων διακοπτών έχει ως εξής: 4x 5A, 5x 10A, 5x 15A, 1x 20A και 1x 25A.
