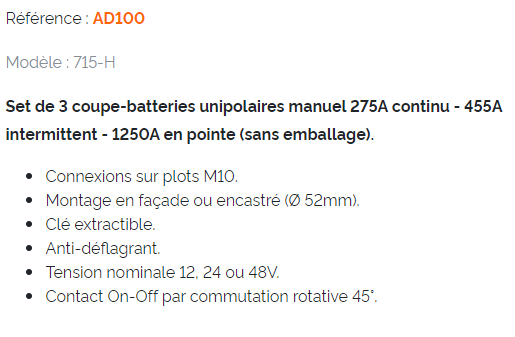

Σετ 3 μονοπολικών διακοπτών μπαταρίας 275Α
Χαμηλό απόθεμα
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
| Ονομαστική τάση | 12/24V |
| Αμπεράζ | 275.0 |
| Αριθμός κυκλωμάτων | 3.0 |
| Αριθμός πόλων | 1 |
| Υποστηριζόμενες μπαταρίες | 3.0 |
| Τύπος διακόπτη μπαταρίας | Manuel |
| Μέθοδος ελέγχου διακόπτη μπαταρίας | Manuel |
| Μέθοδος προστασίας κυκλωμάτων | Isolation manuelle |
| Συμβατότητα με CZone | Oui |
| Τύπος στερέωσης | Montage en surface ou encastré |
| Πιστοποιήσεις | ABYC,UL 1107,CE |
| Μέγιστο μέγεθος μανικιού καλωδίου | 10 mm |
| Διαστάσεις (Π x Υ x Β) | 69 x 69 x 75 mm (par unité) |
| Συνεχές ρεύμα (A) | 275A |
| Τύπος ελέγχου | Rotatif manuel |
| Ρεύμα εκκίνησης (A) | 1250A (10 sec) |
| Υλικό περιβλήματος | Plastique moulé renforcé de fibres, résistant aux hautes températures |
| Ignition Protection Feature | Oui |
| Interchangeable Labeling System | Oui |
| Interlock System Type | Contour (breveté) |
| Επαναλαμβανόμενο ρεύμα (A) | 455A (5 min) |
| Max Cable Gauge Awg | 1/0 |
| Μέγιστη τάση DC | 48V DC |
| Διάμετρος διάτρησης πάνελ | 52 |
| Θέσεις | ON/OFF |
| Χρήση προϊόντος | Permet d'isoler et de gérer plusieurs parcs de batteries pour la sécurité et la maintenance du système électrique. |
| Removable Handle | Oui |
| Rotation Angle For Activation | 45 |
| Τύπος διακόπτη | Coupe-batterie unipolaire |
| Terminal Material | Cuivre étamé |
| Μέγεθος ακροδέκτη | M10 |
| Τύπος ακροδέκτη | Goujons |
| Test Standard Compliance | UL 1107 |
| Τύπος σύνδεσης καλωδίωσης | Par cosses à œillet |
Λεπτομερής περιγραφή
Λεπτομερής περιγραφή
Το σετ των 3 διακοπτών μπαταρίας μονής πόλωσης 275A της BEP έχει σχεδιαστεί για αξιόπιστη απομόνωση των κυκλωμάτων μπαταρίας σε θαλάσσια και απαιτητικά περιβάλλοντα. Κάθε διακόπτης προσφέρει προστασία έναντι ανάφλεξης και μπορεί να χειριστεί συνεχές φορτίο 275 αμπέρ DC, με διακοπτόμενη ένταση 455 αμπέρ για 5 λεπτά και ένταση εκκίνησης 1250 αμπέρ για 10 δευτερόλεπτα. Η μέγιστη ονομαστική τάση που υποστηρίζεται είναι 48 βολτ DC.
Σχεδίαση και Τεχνικές Προδιαγραφές
Αυτοί οι διακόπτες μπαταρίας ξεχωρίζουν για την κατασκευή τους από ενισχυμένα με ίνες πλαστικά, ανθεκτικά στις υψηλές θερμοκρασίες, εγγυώμενα την ανθεκτικότητα σε δύσκολες συνθήκες. Οι ακροδέκτες διαθέτουν δύο μπουλόνια από επιχαλκωμένο χαλκό διαμέτρου 10 mm (3/8 ίντσας) με περικόχλια, διευκολύνοντας τις συνδέσεις για καλώδια έως 1/0. Κάθε διακόπτης έχει διαστάσεις περίπου 69 x 69 x 75 mm (2,75 x 2,75 x 3 ίντσες). Η ενεργοποίηση γίνεται με περιστροφή του κουμπιού κατά 45° για τις θέσεις ON/OFF. Ο σχεδιασμός επιτρέπει την τοποθέτηση είτε στην επιφάνεια είτε εντοιχισμένος μέσω μιας οπής 52 mm (2,1 ίντσες). Το σύστημα κλειδώματος Contour, κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας, επιτρέπει τη χρήση των διακοπτών είτε ατομικά είτε συναρμολογημένοι για ολοκληρωμένη εγκατάσταση. Αυτός ο σχεδιασμός συμμορφώνεται με τις προδιαγραφές ABYC και έχει δοκιμαστεί ανεξάρτητα σύμφωνα με τα πρότυπα UL 1107, στο 110% των ονομαστικών τιμών.
Λειτουργίες και Ενσωμάτωση
Η ασφάλεια ενισχύεται από ένα αποσπώμενο κουμπί ελέγχου σε θέση 45° αντίθετα από τη φορά των δεικτών του ρολογιού, αποτρέποντας τυχαία ενεργοποίηση κατά τη συντήρηση. Το κουμπί περιλαμβάνει επίσης ένα σύστημα ετικετών εναλλαγής για διάφορες εφαρμογές. Τρεις πλευρικές πλάκες μπορούν να αφαιρεθούν εύκολα για πρόσβαση στα καλώδια, ενώ ένα πίσω κάλυμμα απομονώνει τους ακροδέκτες από βραχυκυκλώματα, εξασφαλίζοντας συμμόρφωση με τις προδιαγραφές ABYC. Ο σχεδιασμός "Easy Fit" επιτρέπει εύκολη εγκατάσταση ως αντικατάσταση των περισσότερων ευρωπαϊκών διακοπτών μοχλού και πόλου, ενώ μπορεί να τοποθετηθεί εντοιχισμένος σε πάνελ πάχους έως 19 mm (3/4 ίντσας) χάρη σε ένα αποσπώμενο δακτύλιο σπειρώματος. Παρόλο που αυτοί οι διακόπτες αποτελούν χειροκίνητες λύσεις, η BEP, ως μέλος της ομάδας Navico, προσφέρει επίσης ψηφιακά συστήματα εναλλαγής CZone, παρέχοντας επιλογές για πιο σύνθετες ηλεκτρικές αρχιτεκτονικές. Αυτό το σετ διακοπτών μπαταρίας αποτελεί μια αξιόπιστη και πιστοποιημένη λύση για τη διαχείριση της τροφοδοσίας επί του σκάφους, συγκρίσιμο με άλλους μονοπολικούς διακόπτες στην αγορά, αλλά ξεχωρίζει για τις πιστοποιήσεις του και το κατοχυρωμένο σύστημα κλειδώματος.
