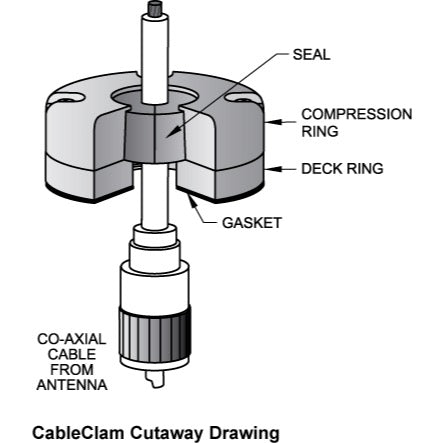

CableClam 1.40" - Cable Clam Cutaway Drawing

Δωρεάν μεταφορικά από 300€ στην ΕΕ
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Blue Sea Systems

1003-BSS

Presse-étoupe CableClam 1.40"

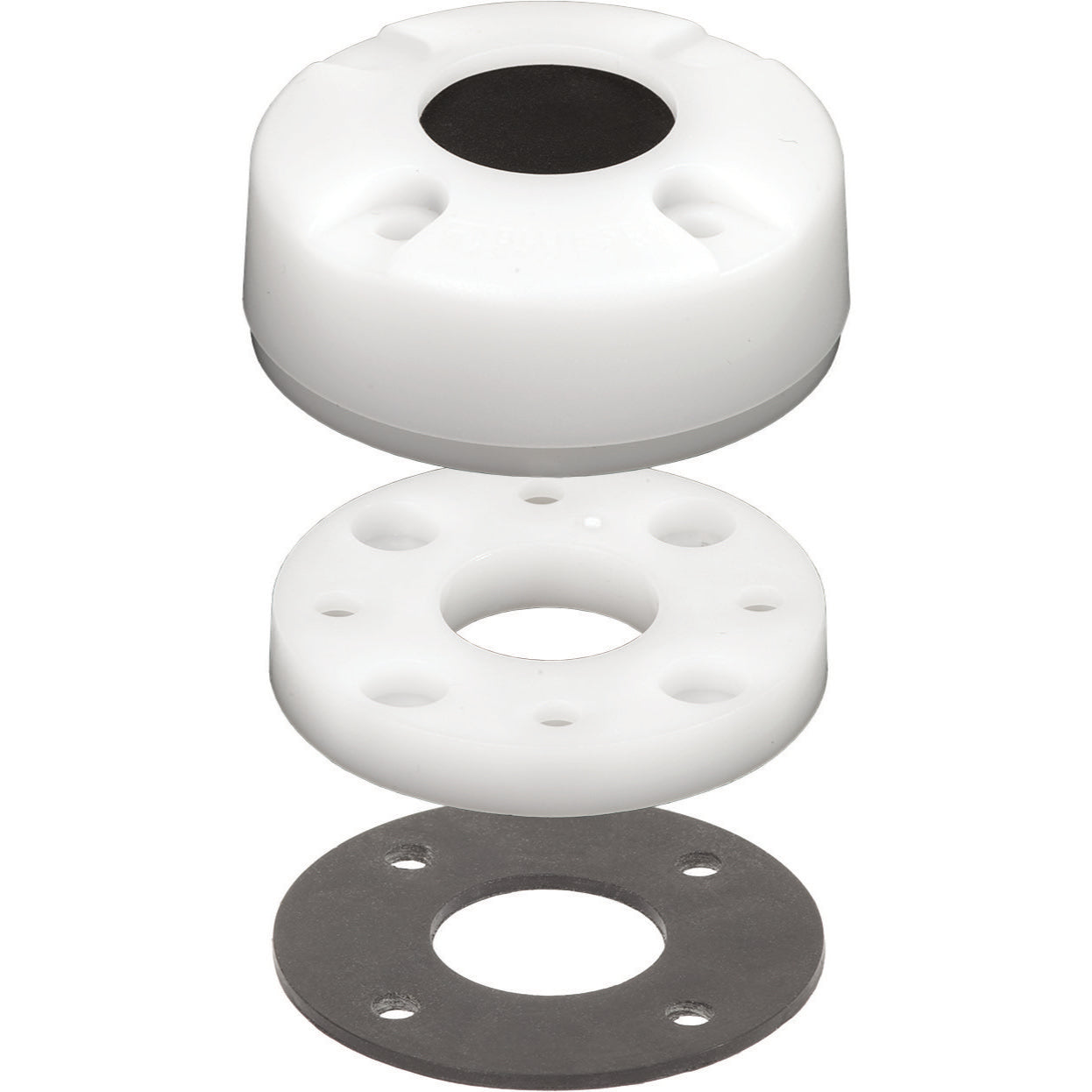

Le CableClam 1.40" de Blue Sea Systems est un passe-câbles étanche conçu pour les installations marines, permettant le passage sécurisé de câbles jusqu'à 1.40 pouce (35.56 mm) de diamètre. Il assure une protection contre les infiltrations d'eau pour les traversées de pont ou de cloisons. Le produit inclut un anneau de compression, un joint d'étanchéité, un anneau de pont et des vis #8 pour le montage.

Prix publicBénéficier du tarif pro

36,86€

TTC Expédition calculée au moment du paiement.

En stock

Δωρεάν μεταφορικά από 300€ στην ΕΕ
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Type de produit	Passe-câble
Largeur de la base	28.448
Matériau principal du corps	Plastique de qualité marine résistant aux UV
Diamètre de câble maximal (mm)	35.18
Diamètre max du connecteur (mm)	35.56
Dimensional Tolerance	.0000±.002 .000±.051 .000±.005 .00±.127 .00±.010 .0±.254
Matériau du joint	Caoutchouc EPDM
Diamètre de la scie cloche	36.0
Indice IP	IP67
Adaptabilité à l'environnement marin	Conçu spécifiquement pour les installations marines (ponts ou cloisons)
Matériau de la visserie	Acier inoxydable (non inclus)
Type de montage	Bulkhead
Overall hauteur mm	25.908
Overall longueur mm	67.818
Overall largeur mm	38.1
Sécable	Oui
Résistance UV	Oui

Accessoires

Terminal Feed Through Connector - 5/16"-18 Studs (Black) - Terminal Feed Through Connector - 5/16

Connecteur traversant de borne - Goujons 5/16"-18 (Noir)

34,70€

Acheter

Terminal Feed Through Connector - 5/16"-18 Studs (Red) - Terminal Feed Through Connector - 5/16

Connecteur traversant de borne - Goujons 5/16"-18 (Rouge)

34,70€

Acheter

Terminal Feed Through Connector - 3/8"-16 Studs (Black) - Terminal Feed Through Connector - 3/8

Connecteur traversant de borne - Goujons 3/8"-16 (Noir)

38,30€

Acheter

Terminal Feed Through Connector - 3/8"-16 Studs (Red) - Terminal Feed Through Connector - 3/8

Connecteur traversant - Goujons 3/8"-16 (Rouge)

38,30€

Acheter

Common 150A BusBar - 10 Gang with Cover - Common 150A BusBar - 10 Gang with Cover

Barre omnibus commune 150 A - 10 bornes avec couvercle

32,33€

Acheter

Common 150A BusBar - Four 1/4"-20 Studs with Cover - Common 150A BusBar - Four 1/4

Barre omnibus commune 150 A - Quatre goujons 1/4"-20 avec couvercle

42,62€

Acheter

Common 100A Mini BusBar - 4 Gang with Cover - Common 100A Mini BusBar - 4 Gang with Cover

Mini barre omnibus commune 100 A - 4 bornes avec couvercle

28,58€

Acheter

MaxiBus 250A avec capot - six goujons 5/16"-18 - MaxiBus 250A BusBar - Six 5/16

MaxiBus 250A με κάλυμμα - έξι σπειρώματα 5/16"-18

97,78€

Acheter

Description détaillée

Conçu pour la gestion et la protection des câbles à bord, le CableClam 1.40" de Blue Sea Systems offre une solution de passage étanche pour les installations marines. Ce passe-câble permet une traversée sécurisée des ponts ou des cloisons, garantissant l'intégrité du système électrique face à l'environnement marin. Il est adapté aux câbles d'un diamètre allant jusqu'à 1.40 pouce (environ 35.56 mm).

Installation et Conception du CableClam 1.40"

Le design du CableClam 1.40" intègre un anneau de compression, un joint d'étanchéité et un anneau de pont. L'installation nécessite le perçage d'un trou pour le passage du câble dans le joint, puis de fendre ce dernier pour insérer le câble. Le montage de l'anneau de pont s'effectue avec des vis #8, suivi de l'insertion du joint et du câble dans l'anneau de compression, qui est ensuite vissé à l'anneau de pont. Ses dimensions hors tout sont de 2.67 pouces (67.70 mm) en longueur et 1.50 pouce (38.16 mm) en largeur, avec une hauteur de 1.02 pouce (25.86 mm) et une base de 1.12 pouce (28.33 mm).

Positionnement et Intégration Marine

En comparaison avec des solutions génériques, le CableClam de Blue Sea Systems, comme le modèle 1.40", est spécifiquement conçu pour les applications marines, où l'étanchéité et la résistance aux éléments sont primordiales. Il s'inscrit dans la gamme d'accessoires de câblage de Blue Sea, reconnue pour ses standards de qualité dans l'électricité marine, assurant une alternative fiable pour les passages de câbles sur les navires de plaisance ou professionnels.

Documentations

Type	Nom
	EN - Dimensioned Drawing - CableClam 1.40in
	EN - Instructions - CableClam 1.40in

Avis de l'expert

« Solution d'étanchéité fiable pour passages de câbles marins »

Le CableClam 1.40" de Blue Sea Systems est un composant essentiel pour toute installation électrique marine nécessitant un passage de câble étanche et professionnel à travers une cloison ou un pont. Sa valeur d'usage réside dans sa capacité à prévenir les infiltrations d'eau, qui sont une cause majeure de corrosion et de défaillance des systèmes électriques à bord. Il est particulièrement adapté pour les voiliers et bateaux à moteur de taille moyenne où plusieurs câbles, y compris des câbles d'alimentation ou de données de diamètre conséquent, doivent transiter de manière sécurisée.

En termes d'installation, ce modèle offre une flexibilité intéressante. La méthode de perçage du joint à la taille exacte du câble, suivie d'une fente, permet une adaptation précise à diverses configurations sans compromettre l'étanchéité. Contrairement à des presse-étoupes plus traditionnels qui peuvent être moins tolérants aux variations de diamètre de câble, le CableClam, avec son système de compression, assure un ajustement serré. Il est impératif de respecter le couple de serrage des vis pour ne pas endommager le joint ou la structure du passe-câble. Ce type de solution est préférable aux mastics ou rubans adhésifs qui offrent une durabilité et une fiabilité inférieures sur le long terme en milieu marin.

Durabilité

Facilité d'installation

Rapport performance / prix

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

Presse-étoupe CableClam 1.40"

36,86€

Complétez votre installation avec des

Équipements complémentaires

HD-Series Heavy Duty 3 Position Selector Battery Switch with AFD - HD-Series Heavy Duty 3 Position Selector Battery Switch with AFD

Blue Sea Systems

Coupe-batterie sélecteur HD-Series renforcé 3 positions avec AFD

Ref : 11003-BSS

185,76€

Coupe batterie 500A série M ON/OFF avec clé de verrouillage - Single Circuit ON-OFF with Locking Key - Red

Blue Sea Systems

Διακόπτης μπαταρίας 500A σειράς M ON/OFF με κλειδαριά

Ref : 6004B-BSS

55,08€

Sélecteur de batterie e-Series 4 positions - Mounting Diagram

Blue Sea Systems

Διακόπτης μπαταρίας e-Series 4 θέσεων

Ref : 9001EB-BSS

84,96€

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - ST Blade Fuse Block - 12 Circuits with Negative Bus and Cover

Bloc de fusibles à lame ST - 12 circuits avec bus négatif et couvercle - Dimensioned Drawing

Blue Sea Systems

Μπλοκ ασφαλειών τύπου ST - 12 κυκλωμάτων με αρνητικό δίαυλο και κάλυμμα

Ref : 5026B-BSS

95,40€

Porte fusible ANL 35-300A avec couvercle - ANL Fuse Block with Insulating Cover - 35 to 300A

Porte fusible ANL 35-300A avec couvercle - Dimensioned Drawing

Blue Sea Systems

Βάση ασφαλειοθήκης ANL 35-300A με κάλυμμα

Ref : 5005B-BSS

43,13€

Mini ampèremètre OLED- Max 100A - Mini OLED Ammeter - Yellow

Blue Sea Systems

Μίνι αμπερόμετρο OLED - Μέγιστο 100A

Ref : 1732B-BSS

140,18€

12/24V Dual USB 4.8A Chargers - Switch Mount - 12/24V Dual USB 4.8A Chargers - Switch Mount

Blue Sea Systems

Chargeurs double USB 12/24 V 4.8 A - Pour montage sur interrupteur

Ref : 1039-BSS

69,26€

Questions fréquentes

Besoin d'aide ? Contactez-nous

Quelle est la fonction principale du CableClam 1.40" ?

Le CableClam 1.40" de Blue Sea Systems est conçu pour la gestion et la protection des câbles. Il offre une solution de passage étanche pour les installations marines, permettant une traversée sécurisée des ponts ou des cloisons tout en protégeant le système électrique de l'environnement marin.

Quelles sont les dimensions hors tout du CableClam 1.40" ?

Les dimensions hors tout du CableClam 1.40" sont les suivantes :

Longueur : 2.67 pouces (67.70 mm)Largeur : 1.50 pouce (38.16 mm)Hauteur : 1.02 pouce (25.86 mm)Base : 1.12 pouce (28.33 mm)

Le CableClam 1.40" est-il adapté à un usage en milieu marin ?

Oui, le CableClam 1.40" est spécifiquement conçu pour les applications marines. Sa conception assure une étanchéité et une résistance aux éléments primordiales pour les navires de plaisance ou professionnels.

Comment se déroule l'installation du CableClam 1.40" ?

L'installation du CableClam 1.40" se fait en plusieurs étapes :

Percez le joint d'étanchéité avec un foret affûté de la même taille que le câble, en gardant le trou humide pendant le perçage. Le trou sera légèrement plus petit que le câble.Utilisez un couteau de rasoir affûté pour fendre le joint de son bord jusqu'au trou central.Fixez l'anneau de pont et le joint à la surface à l'aide de vis #8.Glissez l'anneau de compression sur le câble. Insérez le câble à travers la fente du joint.Pressez le joint dans l'anneau de compression.Vissez l'anneau de compression à l'anneau de pont en serrant chaque vis quelques tours à la fois, sans trop serrer.

Quels éléments composent le CableClam 1.40" ?

Le CableClam 1.40" est composé des éléments suivants :

Un anneau de compressionUn joint d'étanchéitéUn anneau de pont

Quel type de vis est recommandé pour fixer l'anneau de pont du CableClam 1.40" ?

Pour la fixation de l'anneau de pont du CableClam 1.40" à la surface, il est recommandé d'utiliser des vis de taille #8.

Est-il nécessaire de percer le joint d'étanchéité avant d'insérer le câble ?

Oui, il est nécessaire de percer le joint d'étanchéité. Vous devez percer un trou avec un foret de la même taille que le câble, en veillant à ce que le trou soit légèrement plus petit que le câble. Ensuite, utilisez un couteau de rasoir pour fendre le joint de son bord jusqu'au trou central afin d'y insérer le câble.
