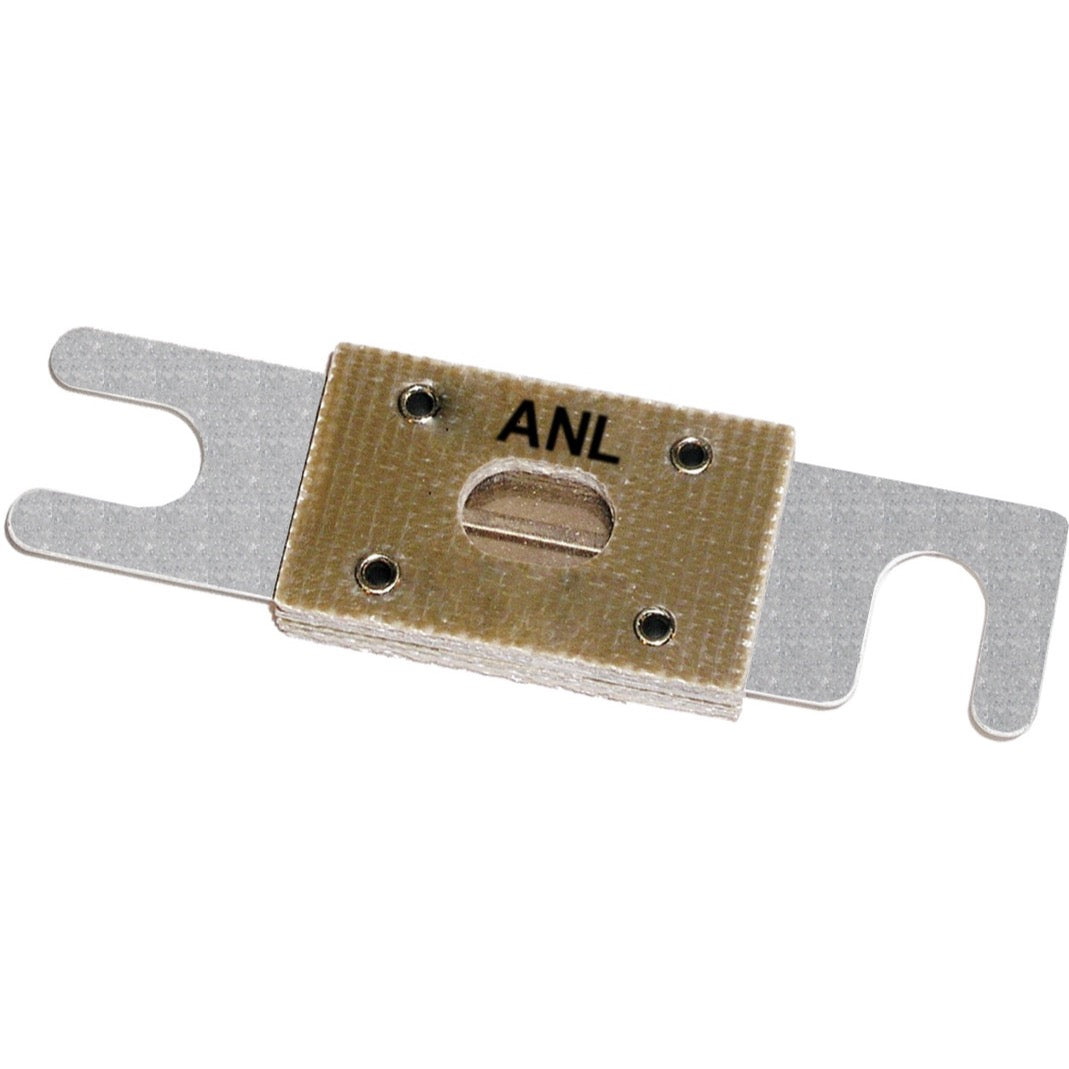

Fusible ANL - 250 A

Un fusible ANL (Annular) est un type de fusible à haute intensité conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il agit comme un maillon faible intentionnel dans le circuit : en cas de courant excessif, l'élément fusible fond, interrompant ainsi le flux électrique et protégeant les équipements connectés et le câblage de dommages potentiels.

Ce fusible Blue Sea Systems est un modèle ANL de 250 ampères (250 A). Cela signifie qu'il est conçu pour supporter un courant continu allant jusqu'à 250 A et qu'il fondra si le courant dépasse cette valeur de manière significative, protégeant ainsi le circuit.

Le fusible ANL 250 A est spécifiquement adapté aux applications marines nécessitant une protection contre les courants élevés. Il est couramment utilisé pour protéger :

Les lignes d'alimentation principales de batteries.Les circuits d'onduleurs de forte puissance.Les propulseurs d'étrave.Les guindeaux.D'autres équipements à forte consommation d'énergie à bord des navires.

Non, un fusible ANL, comme la plupart des fusibles, est un dispositif de protection à usage unique. Une fois que l'élément fusible a fondu pour interrompre un courant excessif, il doit être remplacé par un nouveau fusible de même ampérage. Il n'est pas réparable ni réutilisable.

La principale différence réside dans leur capacité d'ampérage et leur conception. Les fusibles ATO/ATC et Maxi sont généralement conçus pour des courants plus faibles et des applications moins exigeantes. Les fusibles ANL, en revanche, sont spécifiquement dimensionnés pour des ampérages supérieurs (comme 250 A) et offrent une capacité de coupure élevée, ce qui les rend indispensables pour les installations électriques marines à forte puissance où une protection robuste est requise.

Il est crucial d'utiliser un fusible de l'ampérage correct pour assurer une protection efficace. Un fusible sous-dimensionné fondrait trop souvent, causant des interruptions inutiles. Un fusible surdimensionné ne fondrait pas assez rapidement en cas de surcharge ou de court-circuit, risquant d'endommager gravement les équipements, le câblage, et de créer un risque d'incendie. L'ampérage du fusible doit correspondre à la capacité du câblage et aux exigences de l'équipement qu'il protège.

Oui, ce fusible ANL de Blue Sea Systems est conçu pour les systèmes marins à haute intensité. Blue Sea Systems est une marque reconnue pour ses produits électriques marins, ce qui implique une conception robuste adaptée aux conditions spécifiques de l'environnement nautique, comme les vibrations et l'humidité.

Ce fusible ANL 250 A est conçu pour s'intégrer dans tous les porte-fusibles ANL standards. Il est important de s'assurer que le porte-fusible utilisé est également spécifié pour les fusibles de type ANL et qu'il peut gérer l'ampérage de 250 A.

Oui, les fusibles ANL sont standardisés. Ce fusible Blue Sea Systems est conçu pour être compatible avec tous les porte-fusibles ANL standards, quelle que soit la marque, tant que le porte-fusible est correctement dimensionné pour un fusible ANL de 250 A.

Bien que les fusibles ANL soient souvent utilisés dans des applications automobiles à haute intensité (par exemple, pour des systèmes audio puissants), ce fusible est spécifiquement mentionné pour les systèmes marins. Il est techniquement utilisable dans l'automobile si les exigences de courant et de tension correspondent, mais il est optimisé pour l'environnement nautique.

Oui, le choix de l'ampérage doit être précis. Le fusible doit être dimensionné légèrement au-dessus du courant de fonctionnement normal de l'équipement ou du circuit qu'il protège, mais toujours en dessous de la capacité maximale du câblage. Cela garantit que le fusible ne fond pas inutilement lors d'un fonctionnement normal, mais qu'il protège efficacement en cas de surcharge réelle.

L'installation d'un fusible ANL nécessite un porte-fusible ANL approprié. Le fusible doit être inséré dans le porte-fusible, puis le porte-fusible doit être connecté en série sur la ligne positive du circuit à protéger, le plus près possible de la source d'alimentation (par exemple, la batterie) ou de l'appareil à protéger. Assurez-vous que toutes les connexions sont propres, sécurisées et bien serrées pour éviter la résistance et la surchauffe.

Lors de l'installation, il est essentiel de débrancher toutes les sources d'alimentation (batteries) pour éviter tout risque de court-circuit ou d'électrocution. Utilisez des outils isolés et portez des équipements de protection individuelle (lunettes de sécurité, gants). Assurez-vous que le porte-fusible est monté dans un endroit sec et bien ventilé, à l'abri des projections d'eau et des sources de chaleur.

Les fusibles ANL n'ont pas de sens d'installation spécifique. Ils sont bidirectionnels et peuvent être insérés dans le porte-fusible dans n'importe quelle orientation. L'important est que le fusible soit correctement inséré et que les connexions électriques soient sécurisées.

Oui, l'utilisation d'un porte-fusible ANL est absolument nécessaire. Ce fusible est conçu pour s'adapter uniquement à un porte-fusible de type ANL. Un porte-fusible inapproprié pourrait entraîner des connexions défectueuses, une surchauffe ou une protection inefficace du circuit.

Pour un courant de 250 A, un câblage de très forte section est indispensable. La taille exacte dépendra de la longueur du câble et de la chute de tension admissible, mais il s'agira généralement de câbles de gros calibre, comme du 2/0 AWG, 3/0 AWG ou même 4/0 AWG, voire plus, pour des distances plus longues. Il est crucial de consulter les tableaux de dimensionnement de câbles marins (par exemple, ceux de l'ABYC) pour choisir la section appropriée afin d'éviter la surchauffe et la perte de performance.

Le fusible ANL doit être placé le plus près possible de la source d'alimentation (généralement la borne positive de la batterie) qu'il protège, ou le plus près possible de l'appareil à forte consommation. Cette position assure que la majeure partie du câblage est protégée contre les surcharges et les courts-circuits, minimisant ainsi les risques.

Les produits Blue Sea Systems sont généralement couverts par une garantie du fabricant contre les défauts de matériaux et de fabrication. Pour les détails spécifiques concernant la durée et les termes de la garantie de ce fusible, il est recommandé de consulter la documentation officielle de Blue Sea Systems ou de contacter le service client.

Un fusible ANL qui a fondu présentera une rupture visible de l'élément métallique à l'intérieur de son corps transparent. Vous pourrez voir que la bande conductrice est coupée ou vaporisée. Visuellement, c'est le moyen le plus simple de vérifier son état. Vous pouvez également utiliser un multimètre en mode continuité pour tester le fusible : un fusible intact affichera une continuité, tandis qu'un fusible fondu n'en aura pas.

Le fusible ANL 250 A de Blue Sea Systems est spécifiquement adapté aux applications nécessitant une protection contre les courants élevés. Il est couramment utilisé pour sécuriser des circuits critiques dans les systèmes marins à haute intensité, tels que :

Les lignes d'alimentation principales.Les circuits d'onduleurs de forte puissance.Les propulseurs d'étrave.Les guindeaux.Il assure la sécurité de ces équipements en interrompant le flux de courant en cas de surcharge ou de court-circuit.
