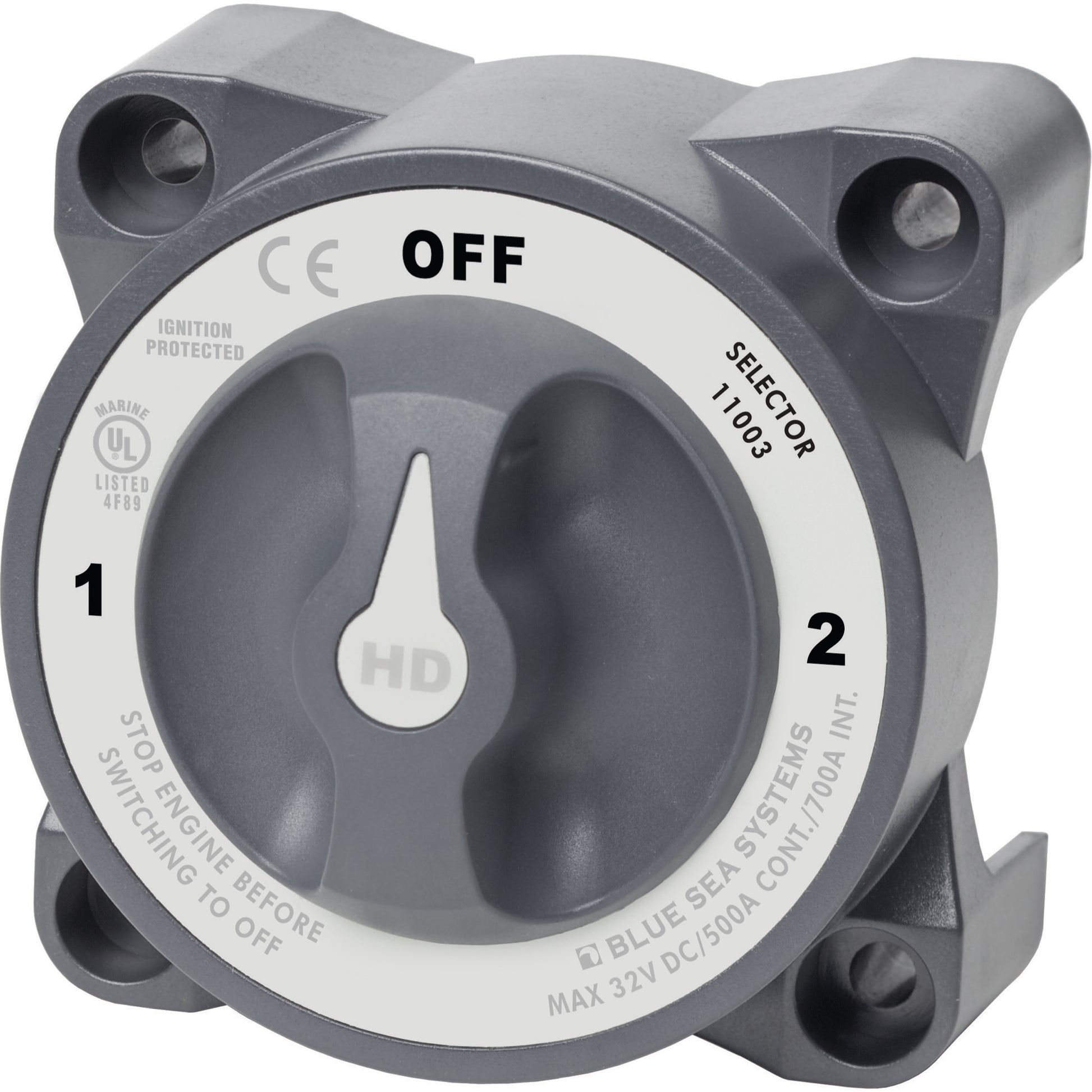

Διακόπτης μπαταρίας HD-Series επιλεκτικός 3 θέσεων με AFD

Ο επιλογέας μπαταρίας HD-Series Heavy Duty 3 θέσεων της BLUE SEA, με αναφορά 11003, επιτρέπει την επιλογή μεταξύ δύο απομονωμένων ομάδων μπαταριών (θέσεις ΣΤΑΜΑΤΗΜΑ, 1 ή 2) για την τροφοδοσία γενικής χρήσης ή την εκκίνηση έκτακτης ανάγκης.

Αυτός ο επιλογέας μπαταρίας έχει ονομαστική συνεχής ένταση 500 αμπέρ (A). Μπορεί επίσης να αντέξει ένταση 700 A για 5 λεπτά και ρεύμα εκκίνησης 1.600 A για 30 δευτερόλεπτα.

Η μέγιστη τάση λειτουργίας για αυτόν τον διακόπτη είναι 32 Volt DC (συνεχές ρεύμα).

Η λειτουργία AFD (Alternator Field Disconnect) προστατεύει τις δίοδους του εναλλακτήρα από υπερτάσεις που μπορούν να τον καταστρέψουν. Αυτή η προστασία ενεργοποιείται όταν ο διακόπτης τίθεται στη θέση ΤΕΡΜΑΤΙΣΜΟΣ ενώ ο κινητήρας λειτουργεί, αποτρέποντας έτσι τη βλάβη του εναλλακτήρα.

Ναι, αυτός ο επιλογέας έχει σχεδιαστεί για απαιτητικά ηλεκτρικά συστήματα στη θάλασσα και είναι ιδιαίτερα κατάλληλος για εφαρμογές που απαιτούν αυξημένη ηλεκτρική αντοχή, ιδίως για μεγάλους πετρελαιοκινητήρες diesel και συστήματα υψηλής κατανάλωσης.

Οι ονομαστικές εντάσεις αυτού του επιλογέα είναι:

Εκκίνηση (30 δευτερόλεπτα): 1.600 AΔιακοπτόμενη λειτουργία (5 λεπτά): 700 A

Οι ακροδέκτες κατασκευάζονται από επιχαλκωμένο χαλκό για μέγιστη αγωγιμότητα και αντίσταση στη διάβρωση. Το μέγεθός τους είναι M12-1.75 (1/2").

Ναι, αυτός ο επιλογέας χαρακτηρίζεται ως προστατευμένος έναντι ανάφλεξης. Είναι πιστοποιημένος ανάλογα και πληροί τις απαιτήσεις προστασίας έναντι εξωτερικής ανάφλεξης UL 1500 και SAE J1171, καθώς και το πρότυπο ISO 8846.

Τα μπουλόνια των ακροδεκτών έχουν μήκος 22,22 mm (7/8"), γεγονός που επιτρέπει την τοποθέτηση πολλαπλών κονδυλίων καλωδίων.

Ναι, οι ακροδέκτες έχουν μονοκόμματο σχεδιασμό. Αυτή η ιδιότητα μειώνει τους κινδύνους υπερθέρμανσης και χαλάρωσης με την πάροδο του χρόνου, διασφαλίζοντας έτσι ασφαλείς και αξιόπιστες συνδέσεις.

Ναι, αυτός ο επιλογέας μπαταρίας πληροί όλες τις απαιτήσεις του Αμερικανικού Συμβουλίου Σκαφών και Γιοτ (ABYC) για διακόπτες μπαταρίας. Είναι επίσης πιστοποιημένος UL σύμφωνα με το πρότυπο UL 1107 για διακόπτες ηλεκτρικής ισχύος και συμμορφώνεται με τις οδηγίες 94/25/ΕΚ και 2003/44/ΕΚ.

Αυτός ο επιλογέας μπαταρίας διαθέτει προστασία έναντι εισόδου νερού κατηγορίας IP66, που σημαίνει ότι είναι αδιάβροχος στη σκόνη και προστατευμένος από ισχυρούς πίδακες νερού.

Ναι, αυτή η συσκευή διαθέτει σχεδίαση επαφής "Make-Before-Break". Αυτό επιτρέπει την εναλλαγή μεταξύ των ομάδων μπαταριών χωρίς διακοπή της τροφοδοσίας, κάτι που είναι κρίσιμο για ευαίσθητο ηλεκτρονικό εξοπλισμό.

Η σειρά HD (Heavy Duty) διακρίνεται για την ικανότητά της να διαχειρίζεται υψηλότερα ρεύματα. Σε σύγκριση με τις σειρές m-Series (300A συνεχές) και e-Series (350A συνεχές), η σειρά HD προσφέρει ένταση συνεχούς ρεύματος 500A, ένταση διακοπτόμενου ρεύματος 700A και ρεύμα εκκίνησης 1.600A, καθιστώντας την πιο robust για απαιτητικές εφαρμογές.

Συνιστάται η τοποθέτηση του επιλογέα σε σημείο εύκολα προσβάσιμο και κοντά στις μπαταρίες.

Για να συμμορφώνεστε με τις ονομαστικές τιμές του διακόπτη, συνιστάται η χρήση καλωδίων μπαταρίας μεγέθους 4/0 AWG (120 mm²).

Οι μανσέτες των καλωδίων της μπαταρίας πρέπει να στερεώνονται κάτω από την ασφαλιστική ροδέλα και το παξιμάδι με ροπή σύσφιξης 24,86 N·m (220 lb-po).

Για να καλωδιώσετε τη λειτουργία AFD, πρέπει να κόψετε το καλώδιο πεδίου που πηγαίνει από τον εναλλακτήρα στον ρυθμιστή τάσης. Στη συνέχεια, συνδέστε το ένα άκρο αυτού του καλωδίου στην ακίδα F1 του διακόπτη και το άλλο άκρο στην ακίδα F2.

Ναι, πριν από οποιαδήποτε εγκατάσταση, είναι επιτακτική ανάγκη να αποσυνδέσετε το θετικό πόλο της μπαταρίας. Επίσης, συνιστάται ιδιαίτερα να συμβουλευτείτε έναν επαγγελματία ηλεκτρολόγου ειδικευμένο στα ναυτικά ηλεκτρικά συστήματα για να εξασφαλίσετε σωστή και ασφαλή καλωδίωση.

Ναι, καθώς η μέγιστη τάση λειτουργίας είναι 32V DC, ο επιλογέας αυτός είναι συμβατός με τα τυπικά ηλεκτρικά συστήματα πλοίου των 12V και 24V.
