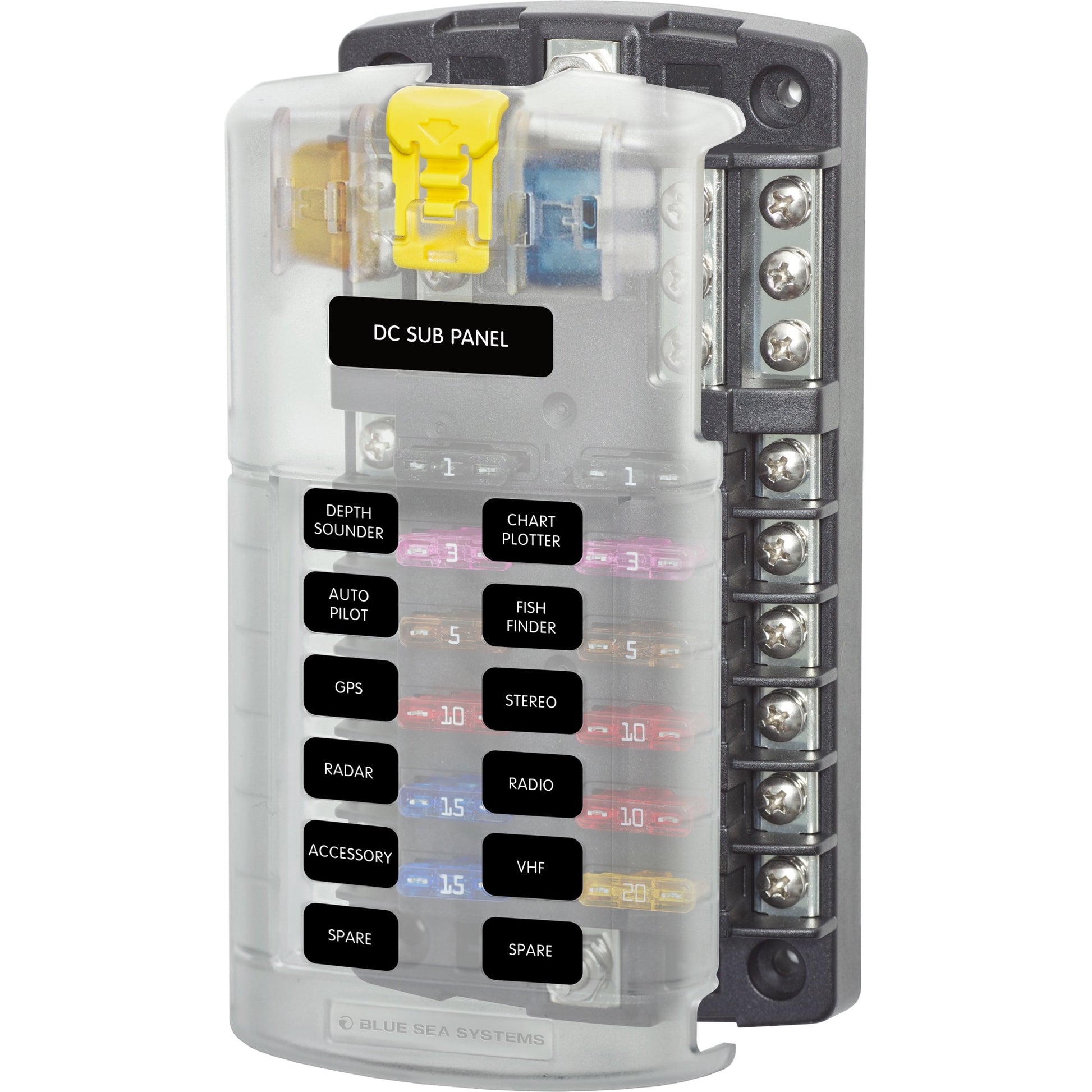

Μπλοκ ασφαλειών ST Blade - 12 κυκλώματα με κοινό αρνητικό δίαυλο και κάλυμμα

Το κιβώτιο ασφαλειών ST Blade 5026B-BSS της Blue Sea αποτελεί μια λύση διανομής ηλεκτρικού ρεύματος σχεδιασμένη για εγκαταστάσεις σε ιστιοπλοϊκά σκάφη. Προστατεύει έως και 12 ξεχωριστά κυκλώματα μέσω ασφαλειών τύπου λεπίδας (ST Blade), παρέχοντας ατομική προστασία στους ηλεκτρονικούς εξοπλισμούς έναντι υπερεντάσεων. Αυτό το μοντέλο διακρίνεται για τον ενσωματωμένο αρνητικό δίαυλο και το κάλυμμα προστασίας του.

Αυτή η μονάδα ασφαλειών προσφέρει 12 ξεχωριστά κυκλώματα προστασίας. Κάθε κύκλωμα είναι ανεξάρτητο, επιτρέποντας την προστασία μιας ποικιλίας ηλεκτρικών συσκευών στο σκάφος σας.

Το κουτί ασφαλειών 5026B-BSS έχει σχεδιαστεί για χρήση με ασφάλειες τύπου λάμιας ST Blade, γνωστές επίσης ως ATO ή ATC. Πρόκειται για τυποποιημένες ασφάλειες, ευρέως διαθέσιμες.

Ναι, αυτός ο πίνακας ασφαλειών περιλαμβάνει δίαυλο αρνητικού. Το κύριο πλεονέκτημα είναι η σημαντική απλούστευση της καλωδίωσης. Παρέχει ένα κοινό σημείο επιστροφής για όλα τα αρνητικά κυκλώματα, μειώνοντας έτσι τον όγκο των δεμάτων καλωδίων και βελτιστοποιώντας τη διαχείριση των συνδέσεων συνεχούς ρεύματος στο ηλεκτρικό σας σύστημα ιστιοπλοϊκού.

Ναι, το κιβώτιο ασφαλειών ST Blade 5026B-BSS παρέχεται με κάλυμμα. Το κάλυμμα αυτό προσφέρει προστασία από πιτσιλίσματα νερού, σκόνη και τυχαίες επαφές, συμβάλλοντας στην ασφάλεια και τη μακροζωία της εγκατάστασης.

Αυτός ο πίνακας ασφαλειών σχεδιάστηκε για λειτουργία σε ηλεκτρικά συστήματα 12V και 24V, καθιστώντας τον συμβατό με τις περισσότερες θαλάσσιες εγκαταστάσεις.

Κάθε μεμονωμένο κύκλωμα αυτού του πίνακα ασφαλειών μπορεί να αντέξει μέγιστη ένταση 30 αμπέρ (30A), εξασφαλίζοντας αποτελεσματική προστασία έναντι υπερφόρτισης για τη συσκευή που είναι συνδεδεμένη σ' αυτό.

Ναι, το κιβώτιο ασφαλειών 5026B-BSS συμμορφώνεται με την ευρωπαϊκή οδηγία 2002/95/EC (RoHS). Αυτό σημαίνει ότι κατασκευάζεται χωρίς επικίνδυνες ουσίες όπως ο μόλυβδος, ο υδράργυρος, το κάδμιο, το εξασθενές χρώμιο, τα πολυβρωμιωμένα διφαινύλια (PBB) και οι πολυβρωμιωμένοι διφαινυλαιθέρες (PBDE), τηρώντας τα επιτρεπόμενα όρια.

Ένας πίνακας ασφαλειών προστατεύει τα ηλεκτρικά κυκλώματα και τις συνδεδεμένες συσκευές από ζημιές που προκαλούνται από υπερεντάσεις ή βραχυκυκλώματα. Σε περίπτωση προβλήματος, μόνο η ασφάλεια του συγκεκριμένου κυκλώματος λιώνει, διακόπτοντας την τροφοδοσία της ελαττωματικής συσκευής χωρίς να επηρεάζεται το υπόλοιπο ηλεκτρικό σύστημα.

Το μοντέλο 5026B-BSS διακρίνεται από τον συνδυασμό των 12 κυκλωμάτων του και την ενσωμάτωση ενός αρνητικού δίαυλου. Αυτό του παρέχει μεγαλύτερη δυνατότητα διαχείρισης για μεγάλο αριθμό εξοπλισμού, ενώ ταυτόχρονα απλουστεύει την καλωδίωση σε σύγκριση με μοντέλα χωρίς αρνητικό δίαυλο ή με λιγότερα κυκλώματα (όπως το 5025 με 6 κυκλώματα ή το 5028 χωρίς αρνητικό δίαυλο).

Το βάρος αυτού του μπλοκ ασφαλειών είναι περίπου 0,34 κιλά (kg).

Ναι, αυτός ο πίνακας ασφαλειών έχει σχεδιαστεί ειδικά για θαλάσσιες εγκαταστάσεις. Η ανθεκτικότητα και η κατασκευή του, συμπεριλαμβανομένου του προστατευτικού καλύμματος, τον καθιστούν ιδανικό για τις απαιτητικές συνθήκες των σκαφών.

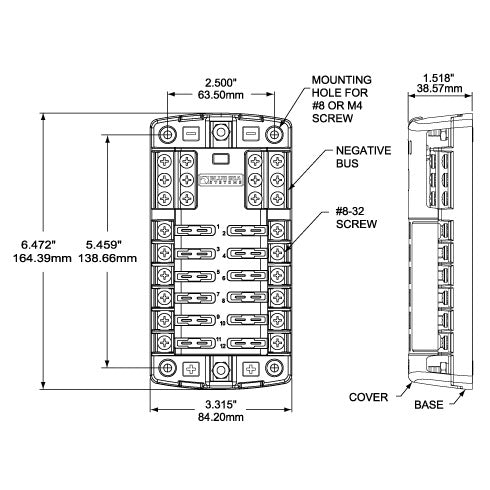

Το κουτί ασφαλειών 5026B-BSS τοποθετείται συνήθως με βίδες. Συνιστάται να το στερεώσετε σε επίπεδη και σταθερή επιφάνεια, σε σημείο εύκολα προσβάσιμο για συντήρηση και αντικατάσταση των ασφαλειών, ενώ παράλληλα να προστατεύεται από απευθείας έκθεση στα στοιχεία του καιρού.

Ναι, η καλωδίωση απλοποιείται σημαντικά χάρη στον σχεδιασμό αυτού του μπλοκ, κυρίως λόγω του ενσωματωμένου αρνητικού διαύλου. Αυτό επιτρέπει την κεντρική συγκέντρωση όλων των αρνητικών συνδέσεων των κυκλωμάτων σε ένα μόνο σημείο, μειώνοντας έτσι τον αριθμό των καλωδίων και την πολυπλοκότητα της εγκατάστασης.

Η κύρια θετική τροφοδοσία (συνήθως από την μπαταρία ή έναν γενικό διακόπτη) συνδέεται σε έναν ενιαίο ακροδέκτη εισόδου στο μπλοκ. Οι θετικές εξόδοι των 12 κυκλωμάτων συνδέονται στους μεμονωμένους ακροδέκτες του μπλοκ, καθένας προστατευμένος από ασφάλεια. Ο ενσωματωμένος αρνητικός δίαυλος χρησιμεύει ως σημείο σύνδεσης για όλες τις αρνητικές επιστροφές των συσκευών.

Κατά την εγκατάσταση σε σκάφος, είναι σημαντικό να διασφαλίσετε ότι η συσκευή τοποθετείται σε μέρος στεγνό και προστατευμένο από άμεσες πιτσιλιές νερού. Χρησιμοποιήστε καλώδια κατάλληλης διατομής για το προβλεπόμενο ρεύμα και σωληνώσεις ποιότητας ναυτικού τύπου για όλες τις συνδέσεις, ώστε να εξασφαλίσετε καλή αγωγιμότητα και αντίσταση στη διάβρωση.

Ναι, η βάση ασφαλειών 5026B-BSS είναι πλήρως συμβατή με ηλεκτρικά συστήματα που λειτουργούν στα 12V ή 24V, καθιστώντας την ευέλικτη για διάφορες θαλάσσιες εφαρμογές.

Αυτό το μπλοκ μπορεί να προστατεύσει ένα ευρύ φάσμα ηλεκτρικών συσκευών για ιστιοπλοϊκά, όπως:

Συστήματα πλοήγησης (GPS, βυθόμετρα, ραντάρ)Εσωτερικά και εξωτερικά φώταΑντλίες αμπαριού και ψυγείουΡαδιόφωνα και συστήματα ήχουΥποδοχές 12V/24VΑνεμιστήρες και άλλα αξεσουάρ.Κάθε συσκευή πρέπει να συνδέεται σε ένα κύκλωμα με ασφάλεια κατάλληλου αμπεραζίου, χωρίς να υπερβαίνει τα 30A ανά κύκλωμα.

Ναι, μπορείτε και πρέπει να χρησιμοποιείτε ασφάλειες διαφορετικής έντασης στους 12 κυκλώματα, ανάλογα με τις συγκεκριμένες ανάγκες κάθε συσκευής που είναι συνδεδεμένη. Το σημαντικό είναι να επιλέγετε μία ασφάλεια της οποίας η ένταση ρεύματος είναι ελαφρώς μεγαλύτερη από την κανονική κατανάλωση της συσκευής, αλλά μικρότερη από τη μέγιστη ένταση που μπορεί να αντέξει η καλωδίωση, χωρίς να υπερβαίνει τα 30A ανά κύκλωμα.

Ναι, οι ασφάλειες τύπου ST Blade είναι ίδιες με τις τυπικές αυτοκινητικές ασφάλειες τύπου ATO/ATC. Μπορείτε επομένως να χρησιμοποιήσετε ασφάλειες που κυκλοφορούν ευρέως στο εμπόριο για αυτόν τον πίνακα ασφαλειών.
