Μπλοκ στεγανοποίησης (Panoptix™ PS70)

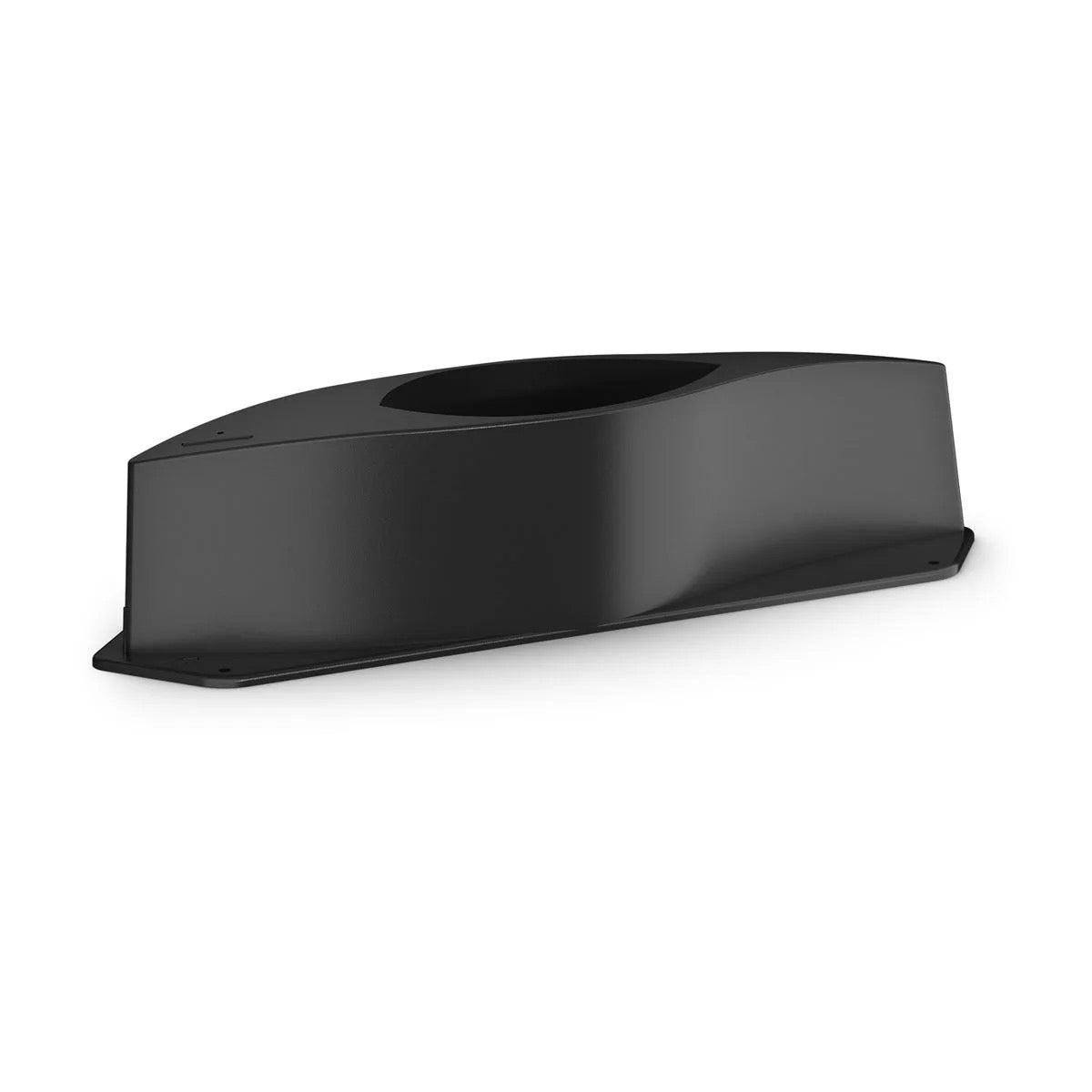

Το κάλυμμα Garmin (αναφορά 010-13230-00) είναι ένα ειδικά σχεδιασμένο αξεσουάρ για τον διαπεραστικό μεταλλάκτη Panoptix PS70. Επιτρέπει βελτιστοποιημένη εγκατάσταση του μεταλλάκτη για μέγιστες επιδόσεις sonar, ιδιαίτερα σε βαθιά νερά και πλεύση ανοιχτής θάλασσας. Αυτό το στοιχείο είναι κρίσιμο για τη σωστή θέση του μεταλλάκτη, διασφαλίζοντας την καθαρότητα και την ακρίβεια των απεικονίσεων sonar σε πραγματικό χρόνο που παρέχει το PS70.

Αυτό το κάλυμμα έχει σχεδιαστεί ειδικά για τον μεταλλάκτη Garmin Panoptix™ PS70. Είναι απαραίτητο για την πλήρη αξιοποίηση των δυνατοτήτων αυτού του μεταλλάκτη.

Η βάση στερέωσης βελτιώνει τις επιδόσεις του βυθομέτρου αντισταθμίζοντας την γωνία της καρίνας (deadrise) του σκάφους. Διασφαλίζει ότι η δέσμη του πομπού (120° x 8° στις συχνότητες 190-210 kHz) κατευθύνεται κάθετα στην επιφάνεια του νερού. Αυτή η διόρθωση είναι απαραίτητη για την απόκτηση ακριβών εικόνων ζωντανής απεικόνισης DownVü™, καθαρής απεικόνισης συμβατικού βυθομέτρου καθώς και αξιόπιστων αναπαραστάσεων ιστορικών δεδομένων RealVü™ 3D, ακόμη και σε ταραγμένες θάλασσες χάρη στην ενσωματωμένη σταθεροποίηση εικόνας στον PS70.

Ο μεταλλάκτης Panoptix PS70, τον οποίο υποστηρίζει αυτό το κάλυμμα σκάφους, διακρίνεται από τα ακόλουθα χαρακτηριστικά:

Ισχύ 800 watt.Ταχύτητα ανανέωσης τουλάχιστον 10 εικόνες ανά δευτερόλεπτο.Βάθος έως 300 μέτρα χάρη στην τεχνολογία RapidReturn™.Ενσωματωμένη σταθεροποίηση εικόνας για αξιόπιστες απεικονίσεις ακόμη και σε θαλάσσια κυματισμό.

Ο κωδικός προϊόντος (SKU) αυτού του κουβούκλου γάστρας Garmin είναι 010-13230-00.

Αυτό το κάλυμμα θαλάσσης είναι συμβατό με πολλούς τύπους σκαφών, συγκεκριμένα:

Σκάφη από ινοπλαστικά με πυρήνα (cored fiberglass).
Σκάφη από ινοπλαστικά χωρίς πυρήνα (non-cored fiberglass).
Μεταλλικά σκάφη.

Αυτός ο μεταλλάκτης μπορεί να εγκατασταθεί με το τμήμα θωράκισης που περιλαμβάνεται σε θέση του κύτους η οποία έχει γωνία κλίσης της τρόπιδας (deadrise) 20 μοίρες ή λιγότερο.

Ναι, για να επιτευχθούν οι βέλτιστες δυνατές επιδόσεις και να αποφευχθούν πιθανές ζημιές στη συσκευή ή στο σκάφος σας, συνιστάται η εγκατάσταση από εξειδικευμένο ναυπηγό εγκαταστάτη.

Για την εγκατάσταση του κουτιού αντιστήριξης χρειάζονται τα ακόλουθα εργαλεία:

Δράπανο και τρυπάνια (3 mm, 18 mm, 42 mm, 13 mm, 33 mm, 16 mm, 38 mm ανάλογα με τον τύπο του κύτους).Κλειδιά (18 mm, 46 mm ή ρυθμιζόμενα).Ναυτικό στόκος (εύκαμπτος, γρήγορης πήξης, για κάτω από τη γραμμή βυθίσματος).Απορρυπαντικό ή ισοπροπυλική αλκοόλη.Χαρτί σμύριδας, ταινία κάλυψης, στεγανή ηλεκτρική ταινία.Κερί.Πριόνι λωρίδας και τρίφτης ή ηλεκτρικό εργαλείο (για την κοπή του κουτιού αντιστήριξης).Εποξική ρητίνη ναυτικής ποιότητας (για κύτη από ινοπλάστ με πυρήνα).Αντιρρυπαντική μπογιά με βάση το νερό (προαιρετικά).

Η κοπή του τμήματος του γάστρας για την προσαρμογή του στη γωνία της καρίνας του σκάφους πραγματοποιείται σε διάφορα στάδια:

Στερεώστε το τμήμα του γάστρας σε ένα ξύλινο κομμάτι που θα χρησιμεύσει ως οδηγός κοπής.Μετρήστε τη γωνία της καρίνας του σκάφους στο σημείο τοποθέτησης.Προσαρμόστε την κλίση του πριονιού σας έτσι ώστε να αντιστοιχεί σε αυτήν τη γωνία και στερεώστε τον οδηγό κοπής.Τοποθετήστε το τμήμα του γάστρας πάνω στο τραπέζι έτσι ώστε ο οδηγός κοπής να ακουμπάει στο σταμάτημα και η γωνία να αντιστοιχεί σε εκείνη του σημείου τοποθέτησης.Ρυθμίστε τον οδηγό κοπής έτσι ώστε να χωρίζει το γάστρα σε περίπου ίσα τμήματα, έτσι ώστε μετά την κοπή, το τμήμα να έχει πάχος μεταξύ 6 και 12 mm στο πιο λεπτό σημείο του, χωρίς να υπερβεί τη γραμμή της μέγιστης ένδειξης κοπής.Κόψτε το τμήμα του γάστρας.Χρησιμοποιήστε ένα ξύστρα ή ένα ηλεκτρικό εργαλείο για να διαμορφώσετε το τμήμα έτσι ώστε να προσαρμόζεται όσο το δυνατόν καλύτερα στο σκάφος.Οι βέλη στο τμήμα του γάστρας πρέπει να δείχνουν προς την πλώρη του σκάφους μετά την εγκατάσταση.

Η επιλογή της θέσης τοποθέτησης του μεταλλάκτη είναι κρίσιμη για βέλτιστη απόδοση. Οι σημαντικές παράμετροι είναι οι ακόλουθες:

Σε σκάφη εκτός έδρας (outboard) και sterndrive: Ο μεταλλάκτης πρέπει να τοποθετείται μπροστά και κοντά στον κινητήρα (ή στους κινητήρες). Σε σκάφη εντός έδρας (inboard): Πρέπει να τοποθετείται μπροστά και μακριά από την έλικα και τον άξονα του κινητήρα. Σε σκάφη με πλάγια πηδαλιούχηση (redans): Ο μεταλλάκτης πρέπει να τοποθετείται μπροστά από το πρώτο πλάγιο πηδαλιούχηση. Σε σκάφη με μακριά κουβέρτα (long keel): Πρέπει να τοποθετείται έτσι ώστε να βλέπει προς την πλώρη, παράλληλα στον κεντρικό άξονα. Σε σκάφη με κουβέρτα πτερύγιο (aileron keel): Πρέπει να τοποθετείται 25 έως 75 εκατοστά μπροστά από την κουβέρτα και σε απόσταση έως 10 εκατοστά από τον κεντρικό άξονα. Σε σκάφη μετατόπισης (displacement): Πρέπει να τοποθετείται περίπου στο 1/3 του μήκους της γραμμής πλεύσης του σκάφους από την πλώρη, και 150 έως 300 χιλιοστά στο πλάι του κεντρικού άξονα.Ο μεταλλάκτης δεν πρέπει να τοποθετείται πίσω από σανίδες, ενισχύσεις, συνδέσεις, ανοίγματα εισαγωγής ή εκροής νερού ή οποιοδήποτε στοιχείο δημιουργεί φυσαλίδες αέρα ή αναταράξεις στο νερό. Πρέπει να βρίσκεται σε καθαρό νερό (χωρίς αναταράξεις).Αποφύγετε θέσεις όπου μπορεί να δέχεται κραδασμούς κατά την εκτόξευση, την ρυμούλκηση ή την αποθήκευση.Σε σκάφη με μία έλικα, ο μεταλλάκτης δεν πρέπει να τοποθετείται στη διαδρομή της έλικας για να αποφευχθεί η σπηλαίωση.Σε σκάφη με διπλή έλικα, πρέπει να τοποθετείται μεταξύ των ελίκων, εφόσον είναι δυνατόν.

Η εφαρμογή μαστίχας στεγανοποίησης είναι κρίσιμη για την εξασφάλιση τέλειας στεγανότητας και την αποφυγή διαρροών. Πρέπει να εφαρμόζεται κατά μήκος της διαδρομής του νερού μεταξύ όλων των εξαρτημάτων, συμπεριλαμβανομένων:

Μεταξύ του τμήματος σκάφους (καρένας) και του σκάφους. Μεταξύ του τμήματος σκάφους (καρένας) και του μεταλλάκτη. Μεταξύ του τμήματος σκάφους (καρένας) και του καλύμματος του μπουλονιού αντι-περιστροφής. Στα ανοίγματα για τα μπουλόνια και τη ράβδο του καλωδίου του μεταλλάκτη. Μεταξύ της ράβδου και του περικοχλίου του σκάφους. Μεταξύ των δακτυλίων, της ράβδου και του σκάφους. Μεταξύ του μεταλλάκτη και της θήκης του σκάφους (εάν εγκαθίσταται χωρίς τμήμα σκάφους).

Το μπουλόνι αντι-περιστροφής που περιλαμβάνεται είναι ένα απαραίτητο στοιχείο για την εγκατάσταση με το κάλυμμα του σώματος. Η λειτουργία του είναι να εμποδίζει τον μεταλλάκτη να περιστρέφεται κατά τη διάρκεια της κίνησης του σκάφους, κάτι που θα μπορούσε να προκαλέσει ζημιές στο σκάφος σας και να θέσει σε κίνδυνο τις επιδόσεις του βυθομέτρου.

Είναι επιτακτικό οι βέλοι που βρίσκονται πάνω στο κάλυμμα του βυθόμετρου να δείχνουν προς την πλώρη του σκάφους. Αυτός ο προσανατολισμός εξασφαλίζει ότι ο μεταλλάκτης είναι σωστά ευθυγραμμισμένος με την πορεία του σκάφους, ώστε οι μετρήσεις του βυθόμετρου να είναι ακριβείς.

Ναι, είναι υποχρεωτική η ενημέρωση του λογισμικού του χαρτογραφικού πλότερ Garmin όταν εγκαθιστάτε αυτήν τη συσκευή. Για οδηγίες ενημέρωσης, συμβουλευτείτε το εγχειρίδιο χρήσης του χαρτογραφικού σας πλότερ.

Για να προετοιμάσετε ένα σκάφος από ινοπλέγματα με πυρήνα (cored fiberglass), ακολουθήστε αυτά τα βήματα:

Επιλέξτε μια θέση τοποθέτησης χωρίς ανωμαλίες ή εμπόδια. Χρησιμοποιήστε το πλαίσιο της γάστρας ως πρότυπο για να σημειώσετε τις θέσεις της οπής του πείρου και της οπής του μπουλονιού αντιστροφής.

Από την εξωτερική πλευρά, ανοίξτε μια οδηγητική οπή 3 mm στη θέση της οπής του πείρου, κάθετα στην επιφάνεια του νερού.

Τοποθετήστε ταινία κάλυψης στην οδηγητική οπή και την γύρω περιοχή στην εξωτερική πλευρά του σκάφους.

Χρησιμοποιήστε ένα τρυπάνι ξύλου ή ένα στέμμα 42 mm για να ανοίξετε την οπή του πείρου μέσα από την εξωτερική επιφάνεια, την εσωτερική επιφάνεια και τον πυρήνα, κάθετα στην επιφάνεια του νερού.

Αφαιρέστε το πώμα του υλικού του πυρήνα από την οπή.

Λειαίνετε και καθαρίστε την εσωτερική επιφάνεια, τον πυρήνα και την εξωτερική επιφάνεια γύρω από την οπή.

Ελέγξτε την εφαρμογή του μεταλλάκτη για να επιβεβαιώσετε τη θέση της οπής του μπουλονιού αντιστροφής. Εάν χρειάζεται, σημειώστε τη νέα θέση.

Χρησιμοποιήστε ένα τρυπάνι 18 mm για να ανοίξετε πλήρως την οπή του μπουλονιού αντιστροφής μέσα από το σκάφος, κάθετα στην επιφάνεια του νερού.

Λειαίνετε και καθαρίστε την περιοχή γύρω από τις οπές.

Σφραγίστε τον εκτεθειμένο εσωτερικό πυρήνα με εποξική ρητίνη ινοπλεγμάτων υψηλής ποιότητας για θαλάσσιες χρήσεις και αφήστε την να σκληρύνει πριν τοποθετήσετε τον μεταλλάκτη.

Είναι κρίσιμο να σφραγίσετε σωστά τον πυρήνα για να προστατεύσετε από την εισροή νερού.

Για την προετοιμασία μιας γάστρας από ινοπλαστικό χωρίς πυρήνα (non-cored fiberglass), ακολουθήστε αυτά τα βήματα:

Επιλέξτε μια θέση τοποθέτησης χωρίς ανωμαλίες ή εμπόδια. Χρησιμοποιήστε το κάλυμμα του βυθόμετρου ως πρότυπο για να σημειώσετε τις θέσεις της οπής του άξονα και της οπής του μπουλονιού αντι-στροφής. Από την εξωτερική πλευρά, τρυπήστε μια οδηγό οπή 3 mm στη θέση της οπής του άξονα, κάθετα στην επιφάνεια του νερού. Τοποθετήστε ταινία κάλυψης στην οδηγό οπή και στη γύρω περιοχή στην εξωτερική πλευρά της γάστρας. Χρησιμοποιήστε ένα τρυπάνι ξύλου ή ένα κορώνα τρυπανιού 33 mm για να ανοίξετε την οπή του άξονα, κάθετα στην επιφάνεια του νερού. Ελέγξτε την εφαρμογή του μεταλλάκτη και επιβεβαιώστε τη σημειωμένη θέση της οπής του μπουλονιού αντι-στροφής. Εάν χρειαστεί, σημειώστε τη νέα θέση. Χρησιμοποιήστε ένα τρυπάνι 13 mm για να ανοίξετε την οπή του μπουλονιού αντι-στροφής, κάθετα στην επιφάνεια του νερού. Λειαίνετε και καθαρίστε το εσωτερικό των οπών και την γύρω περιοχή.

Για την προετοιμασία ενός μεταλλικού σκάφους ακολουθήστε αυτά τα βήματα:

Επιλέξτε μια θέση τοποθέτησης χωρίς ανωμαλίες ή εμπόδια.Χρησιμοποιήστε το πλαίσιο στερέωσης ως πρότυπο για να σημειώσετε τις θέσεις της οπής του πείρου και της οπής του αντιστρεπτικού μπουλονιού.Από την εξωτερική πλευρά, ανοίξτε μια οδηγό οπή 3 mm στη θέση της οπής του πείρου, κάθετα στην επιφάνεια του νερού.Χρησιμοποιήστε ένα τρυπάνι κούφωσης 38 mm για να ανοίξετε την οπή του πείρου, κάθετα στην επιφάνεια του νερού.Ελέγξτε την εφαρμογή του μεταλλάκτη και την τοποθεσία της οπής του αντιστρεπτικού μπουλονιού. Εάν χρειαστεί, σημειώστε τη νέα θέση.Χρησιμοποιήστε ένα τρυπάνι 16 mm για να ανοίξετε την οπή του αντιστρεπτικού μπουλονιού, κάθετα στην επιφάνεια του νερού.Λειαίνετε και καθαρίστε το εσωτερικό των οπών καθώς και την γύρω περιοχή.

Ναι, ο μεταλλάκτης Panoptix PS70 μπορεί να εγκατασταθεί χωρίς το κάλυμμα ροής εάν τοποθετηθεί μέσα σε ειδική θήκη στο κύτος (hull pocket). Στην περίπτωση αυτή, ο κοχλίας αντι-περιστροφής και το κάλυμμα ροής δεν χρησιμοποιούνται. Απαιτείται ωστόσο η διάνοιξη της οπής για τον άξονα του μεταλλάκτη στη θήκη του κύτους και η διασφάλιση τέλειας στεγανοποίησης.

Ο μεταλλάκτης Panoptix PS70 λειτουργεί σε συχνότητες μεταξύ 190 και 210 kHz. Η δέσμη του έχει γωνία 120° x 8°, η οποία, σε συνδυασμό με το κάλυμμα του σώματος, επιτρέπει την απόκτηση ακριβών και λεπτομερών απεικονίσεων sonar σε πραγματικό χρόνο.
