Καλώδιο οπισθοχώματος/διακλάδωσης NMEA 2000 - Πρίζα υπό γωνία (2μ)

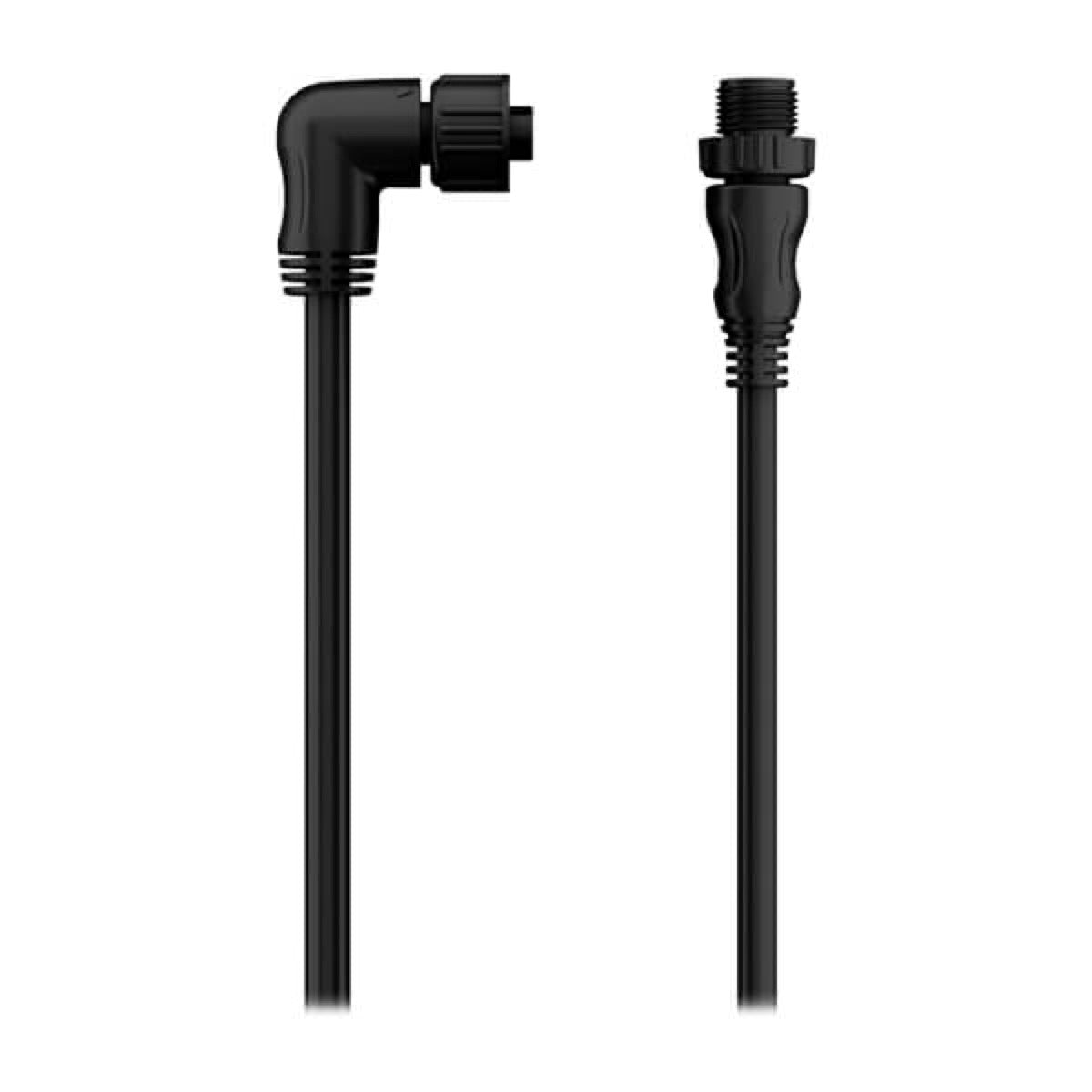

Το κύριο χαρακτηριστικό αυτού του καλωδίου Garmin 010-11089-00 είναι η γωνία των 90 μοιρών στην άκρη του βύσματος. Αυτός ο σχεδιασμός έχει σκοπό να διευκολύνει τις εγκαταστάσεις όπου ο χώρος είναι περιορισμένος, επιτρέποντας την εύκολη σύνδεση συσκευών με δύσκολα προσβάσιμους συνδέσμους στο πίσω μέρος, όπως πίσω από πολυλειτουργικές οθόνες ή όργανα του πίνακα ελέγχου.

Αυτό το καλώδιο Garmin 010-11089-00 έχει μήκος 2 μέτρα (περίπου 6,5 πόδια).

Ναι, αυτό το καλώδιο των 2 μέτρων μπορεί να χρησιμοποιηθεί είτε ως καλώδιο κεντρικής γραμμής (backbone) είτε ως καλώδιο διακλάδωσης (drop cable) μέσα σε ένα δίκτυο NMEA 2000. Το μήκος του το καθιστά ευέλικτο για τη σύνδεση συσκευών μακριά από τον κύριο δίαυλο ή για την επέκταση της κεντρικής γραμμής σε μικρές αποστάσεις.

Αυτό το καλώδιο συμμορφώνεται με το πρότυπο NMEA 2000. Πρόκειται για ένα πρότυπο επικοινωνίας «plug-and-play» που αντικατέστησε το NMEA 0183 για την διασύνδεση αισθητήρων και οθονών ιστιοπλοϊκών.

Αυτό το καλώδιο διαθέτει συνδέσμους NMEA 2000 Micro. Οι σύνδεσμοι αυτοί είναι συμβατοί με το οικοσύστημα Garmin και τον εξοπλισμό άλλων κατασκευαστών που είναι πιστοποιημένος για NMEA 2000.

Η γωνιακή υποδοχή είναι ιδιαίτερα ωφέλιμη στις εγκαταστάσεις ναυτικού τύπου όπου ο χώρος είναι περιορισμένος. Επιτρέπει τη σύνδεση συσκευών των οποίων οι θύρες βρίσκονται σε δυσπρόσιτες θέσεις, π.χ. πίσω από πολυλειτουργικές οθόνες, όργανα πίνακα ελέγχου ή σε στενά διαμερίσματα, χωρίς να ασκείται υπερβολική τάση στο καλώδιο ή στον σύνδεσμο.

Για να συνδέσετε μια συσκευή σε δίκτυο NMEA 2000, συνήθως χρησιμοποιείτε έναν σύνδεσμο τύπου Τ (T-connector). Αυτό το καλώδιο τοποθετείται ανάμεσα στη συσκευή και τον σύνδεσμο τύπου Τ (ως παράλληλο καλώδιο) ή ανάμεσα σε δύο συνδέσμους τύπου Τ για επέκταση του κύριου δικτύου.

Ναι, τα καλώδια διακλάδωσης (drop cables) NMEA 2000 περιορίζονται σε μέγιστο μήκος 6 μέτρων (20 πόδια). Αυτό το καλώδιο των 2 μέτρων συμμορφώνεται με αυτόν τον περιορισμό, καθιστώντας το ιδανικό για αυτήν την χρήση.

Όχι, αυτό το καλώδιο είναι καλώδιο κεντρικής γραμμής/διακλάδωσης για μετάδοση δεδομένων. Η τροφοδοσία ενός δικτύου NMEA 2000 πρέπει να γίνεται μέσω ειδικού καλωδίου τροφοδοσίας NMEA 2000, το οποίο συνδέεται στην κορυφή ενός συνδέσμου Τ και συνδέεται σε πηγή 12 V DC.

Για να συντομεύσετε ένα καλώδιο NMEA 2000 ή να δημιουργήσετε ένα καλώδιο με συγκεκριμένο μήκος, μπορείτε να χρησιμοποιήσετε συνδέσμους NMEA 2000 που εγκαθίστανται επί τόπου (field-installable connectors) της Garmin, διαθέσιμους σε αρσενική και θηλυκή έκδοση. Αυτό σας επιτρέπει να προσαρμόσετε το μήκος του καλωδίου στις συγκεκριμένες ανάγκες σας χωρίς να χρειαστεί να αγοράσετε ένα νέο καλώδιο.

Ναι, αυτό το καλώδιο διαθέτει συνδέσμους NMEA 2000 Micro και έχει σχεδιαστεί για να είναι συμβατό τόσο με το οικοσύστημα της Garmin όσο και με τις συσκευές άλλων κατασκευαστών που είναι πιστοποιημένες για NMEA 2000. Το πρότυπο NMEA 2000 εξασφαλίζει τη διαλειτουργικότητα μεταξύ των πιστοποιημένων συσκευών.

Όχι, αυτό το καλώδιο έχει σχεδιαστεί ειδικά για το πρότυπο NMEA 2000, το οποίο αποτελεί τον διάδοχο του NMEA 0183. Οι δύο πρότυπα χρησιμοποιούν διαφορετικά πρωτόκολλα και συνδέσεις και δεν είναι απευθείας συμβατά μεταξύ τους χωρίς έναν κατάλληλο μετατροπέα πρωτοκόλλου.

Αυτό το καλώδιο μπορεί να συνδέσει ένα ευρύ φάσμα θαλάσσιων συσκευών συμβατών με NMEA 2000, όπως αισθητήρες (άνεμος, βάθος, θερμοκρασία), χαρτογραφικούς πλότερ, πολυλειτουργικές οθόνες (MFD), ραδιοφωνικούς πομποδέκτες VHF, αυτόματους πιλότους και άλλα όργανα ναυσιπλοΐας.

Οι σύνδεσμοι NMEA 2000 Micro έχουν σχεδιαστεί για να είναι ανθεκτικοί και ανθεκτικοί στο θαλάσσιο περιβάλλον. Αν και η τεκμηρίωση δεν προσδιορίζει συγκεκριμένο δείκτη στεγανοποίησης για το ίδιο το καλώδιο, το πρότυπο NMEA 2000 εγγυάται αξιόπιστες συνδέσεις για χρήση σε υγρό περιβάλλον. Συνιστάται να διασφαλίζεται ότι όλες οι συνδέσεις είναι σφικτές για βέλτιστη προστασία.

Ο κωδικός προϊόντος (SKU) αυτού του καλωδίου είναι 010-11089-00.

Τα καλώδια NMEA 2000 της Garmin έχουν σχεδιαστεί ώστε να είναι αρκετά ευέλικτα για να διευκολύνουν την εγκατάσταση σε διάφορα θαλάσσια περιβάλλοντα, ενώ ταυτόχρονα είναι αρκετά ανθεκτικά ώστε να αντέχουν στις καταπονήσεις και να εξασφαλίζουν αξιόπιστη μετάδοση δεδομένων.

Ναι, είναι απολύτως απαραίτητο να εγκαθιστάτε τερματικά (αντιστάσεις 120 Ω) και στα δύο άκρα του δικτύου NMEA 2000 για να διασφαλίσετε την ακεραιότητα του σήματος και την ορθή λειτουργία του δικτύου. Χωρίς κατάλληλα τερματικά, το δίκτυο δε θα λειτουργεί σωστά.

Η τροφοδοσία του δικτύου NMEA 2000 πρέπει να συνδέεται στην κορυφή ενός συνδέσμου τύπου Τ (T-connector) μέσω ειδικού καλωδίου τροφοδοσίας και όχι στις πλευρές. Η πηγή τροφοδοσίας πρέπει να είναι 12 Vdc και κατά προτίμηση να περνά μέσα από έναν εξωτερικό διακόπτη ή τον διακόπτη ανάφλεξης του σκάφους.

Όχι, κάθε συσκευή NMEA 2000 πρέπει να συνδέεται στον κύριο δίαυλο του δικτύου μέσω ενός συνδέσμου τύπου Τ. Το καλώδιο διακλάδωσης (όπως αυτό εδώ) συνδέει τη συσκευή στον σύνδεσμο τύπου Τ, ο οποίος με τη σειρά του είναι ενσωματωμένος στον κύριο δίαυλο.

Το πλεονέκτημα του σχεδιασμού "plug-and-play" του NMEA 2000 είναι η απλότητα εγκατάστασης και διαμόρφωσης. Οι συμβατοί συσκευές μπορούν εύκολα να προστεθούν ή να αφαιρεθούν από το δίκτυο χωρίς την ανάγκη πολύπλοκης διαμόρφωσης, επιτρέποντας εύκολη επέκταση και συντήρηση του συστήματος.
