GPSMAP® 8416xsv - συνδυασμός GPS-βυθόμετρο 16"
Σε απόθεμα
Τεχνικά χαρακτηριστικά
Τεχνικά χαρακτηριστικά
| Τάση λειτουργίας | 10-35 V |
| Θερμοκρασία λειτουργίας | -15 à 55 °C |
| Μέγιστη ηλεκτρική κατανάλωση | 96 W |
| Τυπική ηλεκτρική κατανάλωση | 48 W |
| Αριθμός μέγιστων split οθονών | 4.0 |
| Συνιστώμενη βαθμολογία ασφάλισης | 10 A |
| Τεχνολογίες βυθομέτρων συμβατές | CHIRP traditionnel, ClearVü, SideVü, Panoptix, LiveScope |
| Συχνότητες βυθομέτρου | 50/77/200 kHz, CHIRP (150-240 kHz, 42-65 kHz, 130-210 kHz) |
| Διαστάσεις προϊόντος | 410 x 270 x 80 mm |
| Τύπος συνδέσμου βυθομέτρου | 12 broches (sondeur/puissance/données) |
| Συμβατό με ActiveTarget | Oui (ActiveTarget, LiveScope) |
| Συμβατότητα χαρτών | Garmin LakeVü, Garmin BlueChart g3, Navionics, C-MAP |
| Δείκτης IP | IPX7 |
| Εγγραφή βυθομέτρου | Oui |
| Συμβατότητα δίαυλου | NMEA 2000, NMEA 0183, J1939 |
| Ενσωμάτωση ηλεκτρικού κινητήρα | Oui (Ghost, Force) |
| Ενσύρματο δίκτυο | Garmin Marine Network, Ethernet, USB, Vidéo composite (BNC) |
| Ενσωματωμένη κεραία GPS | Oui, intégrée |
| Ασύρματη συνδεσιμότητα | Wi-Fi, Bluetooth, ANT |
| Χωρητικότητα σημείων πορείας | 5000 |
| Τύπος στερέωσης | Encastré, Support |
| Πιστοποιήσεις | CE, FCC, ISED Canada, UKCA, RoHS, REACH |
| Θύρες NMEA 0183 | 4.0 |
| Μέγεθος εγκοπής | 380 x 240 mm |
| Ανάλυση οθόνης | 1920 x 1080 pixels |
| Τύπος οθόνης | Écran tactile IPS LED |
| Φωτεινότητα οθόνης | 1200 nits |
| Μέγεθος οθόνης | 16" |
| Αφής οθόνη | Oui |
| Μέγιστο μέγεθος κάρτας SD | 32 Go |
| Μέθοδος ενημέρωσης λογισμικού | Wi-Fi, carte SD, Garmin Express |
| Ενσύρματη είσοδος | Vidéo composite (BNC),HDMI,USB,NMEA 0183,NMEA 2000,J1939,Garmin Marine Network |
| Επίπεδο χρήστη | Expert |
| Τύπος ψαρέματος | Mer, Lac, Rivière, Traîne, Verticale |
| Εγγύηση | 2.0 |
| Έτος κυκλοφορίας | 2021.0 |
| Διαθέσιμες συναγερμοί | Ancre, Arrivée, Dérive, Eau peu profonde, Eau profonde, Panne, MOB, Température, GPS, AIS, Radar |
| Ασφαλής απόσταση πυξίδας (mm) | 300 |
| Σχήμα εγκοπής | Rectangulaire |
| Ethernet Cable Type | CAT 5e F/FTP blindé |
| Ethernet Connector Type | RJ-45 |
| Τύπος εξωτερικής αποθήκευσης | Carte SD (jusqu'à 32 Go) |
| Εύρος ζώνης δικτύου Garmin Marine Network | 100 |
| Πλήθος θυρών δικτύου Garmin Marine Network | 2 |
| Ρυθμός ανανέωσης GPS | 10 |
| Αριθμός εισόδων HDMI | 1 |
| Αριθμός εξόδων HDMI | 1 |
| Heading Sensor Data Axes | Yaw,Pitch,Roll |
| Εσωτερική αποθήκευση | 32 Go |
| Υποστήριξη J1939 | Oui |
| Μέγιστο βάθος μέτρησης | 2300 m (avec sondeur CHIRP) |
| Υποστήριξη Ανθρώπου στη Θάλασσα (MOB) | Oui, avec alarme et waypoint automatique |
| Λεπτομέρειες τύπου στερέωσης | Encastré, Support pivotant |
| Αριθμός θυρών NMEA 0183 | 4 |
| Φόρτιση δικτύου NMEA 2000 (LEN) | 2 |
| Poe Isolation Coupler Model | 010-10580-10 |
| Πηγή τροφοδοσίας | Alimentation CC,Power over Ethernet (PoE) |
| Βάθος προϊόντος | 80 mm |
| Ύψος προϊόντος | 270 mm |
| Βάρος προϊόντος | 7.67 |
| Πλάτος προϊόντος | 410 mm |
| Συμβατότητα ραντάρ | Oui (Garmin GMR Fantom, xHD3, HD3) |
| Χωρητικότητα διαδρομών | 100 |
| Υποστήριξη SBAS | Oui |
| Μέθοδος παρακολούθησης | Numéro de série |
| Χωρητικότητα ιχνών | 50 pistes (10000 points par piste) |
| Εξόδου καλωδίωσης | HDMI,BNC (SDI/Vidéo composite) |
Λεπτομερής περιγραφή
Λεπτομερής περιγραφή

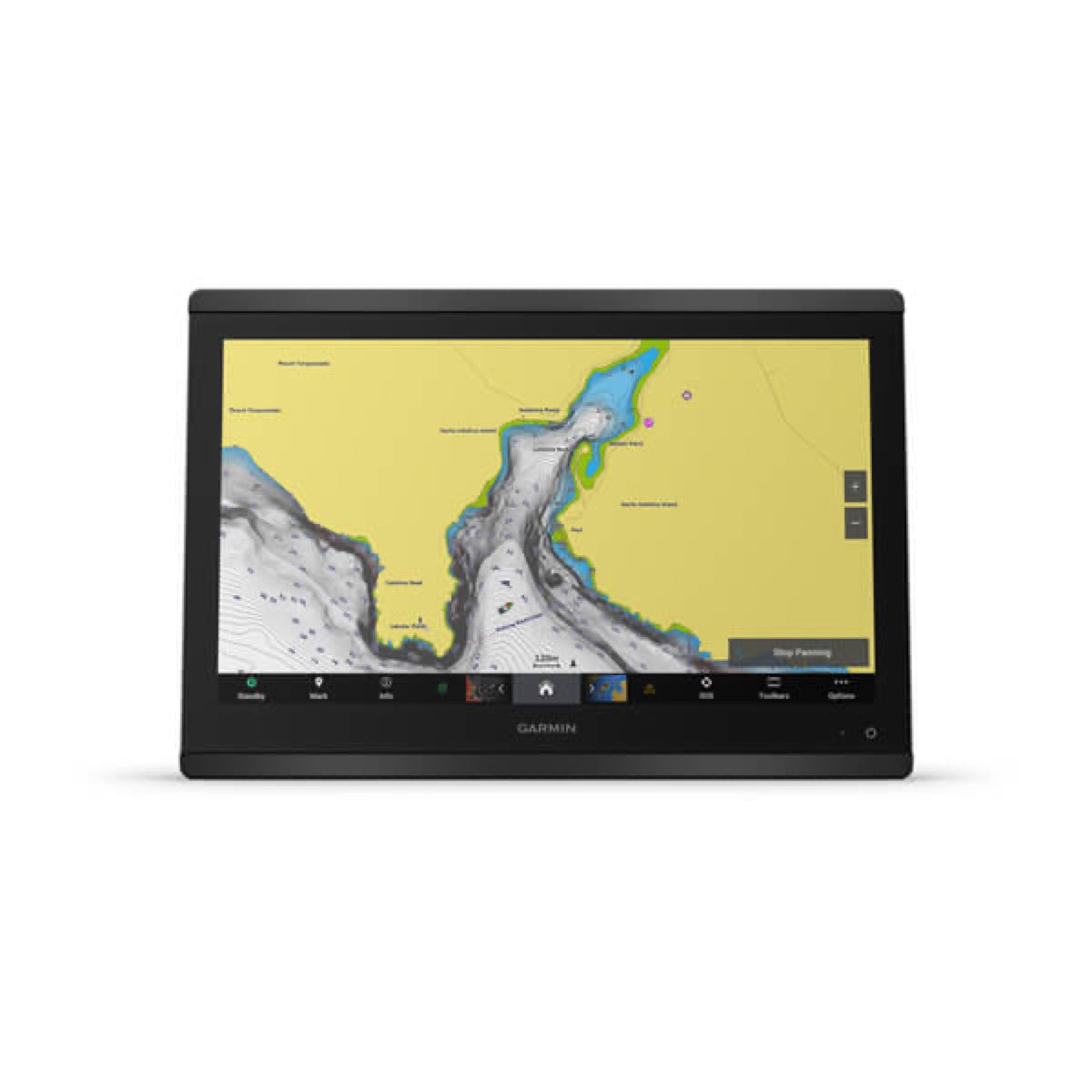

Το GPSMAP® 8416xsv είναι ο κορυφαίος χαρτογραφικός πλότερ της σειράς Garmin σε μέγεθος 16 ιντσών, τοποθετημένος στην κορυφή της γκάμας GPSMAP 8400 series. Με μεγάλη διαγώνιο οθόνη αφής και ολοκληρωμένη συνδεσιμότητα, απευθύνεται σε ιδιοκτήτες ιστιοπλοϊκών υψηλών προδιαγραφών και επαγγελματίες που εξοπλίζουν μεγάλα σκάφη. Στα 5.691 € χωρίς ΦΠΑ, βρίσκεται πάνω από το GPSMAP 8412xsv των 12 ιντσών και το GPSMAP 8410xsv των 10 ιντσών της ίδιας οικογένειας, ενώ παραμένει ανταγωνιστικό έναντι των κορυφαίων χαρτογραφικών πλοτέρ της Raymarine (Axiom Ultra 16) και της B&G (Zeus³S 16).
Συνδεσιμότητα και ολοκλήρωση δικτύου
Το GPSMAP® 8416xsv συγκεντρώνει όλα τα πρωτόκολλα θαλάσσιας επικοινωνίας: NMEA 2000, NMEA 0183 (4 θύρες εισόδου/εξόδου), Garmin Marine Network, Wi-Fi, Bluetooth, ANT, J1939, θύρα εισόδου/εξόδου HDMI, βίντεο σύνθεσης (BNC) και USB. Αυτή η πληθώρα συνδέσεων επιτρέπει την ταυτόχρονη σύνδεση βυθομέτρων, αισθητήρων πορείας, δέκτη AIS, ραντάρ και θερμικών καμερών σειράς FLIR M-series μέσω του δικτύου Garmin Marine Network με έναν απομονωτή PoE (010-10580-10). Το δίκτυο Garmin Marine Network υποστηρίζει έως πέντε ταυτόχρονες βιντεοροές και επιτρέπει την κοινή χρήση της εικόνας σε όλες τις οθόνες του σκάφους. Ο ενσωματωμένος κωδικοποιητής βίντεο σύνθεσης διανέμει αυτόματα τη συνδεδεμένη βιντεοροή σε ολόκληρο το δίκτυο, χωρίς πρόσθετο εξοπλισμό.
Τροφοδοσία και αντοχή στη θάλασσα
Το GPSMAP® 8416xsv λειτουργεί εντός εύρους τροφοδοσίας 10 έως 35 Vdc, με κατανάλωση 6 έως 10 A, συμβατό με εγκαταστάσεις 12 V και 24 V. Η πιστοποίηση IPX7 εγγυάται στεγανότητα σε προσωρινή βύθιση, πρότυπο αναμενόμενο για έναν χαρτογραφικό πλότερ εγκατεστημένο στο κόκπιτ, εκτεθειμένο σε αλατόνερο και ψεκασμούς. Η εγκατάσταση απαιτεί την τοποθέτηση πυρήνων σιδήρου σε κάθε καλώδιο τροφοδοσίας, δικτύου και βυθομέτρου, σύμφωνα με τις οδηγίες της Garmin, για την εξασφάλιση ηλεκτρομαγνητικής ανοσίας. Το βάρος των 7,67 kg αντικατοπτρίζει την αντοχή της οθόνης 16 ιντσών και του θαλάσσιου περιβλήματος.
Βυθόμετρο και χαρτογράφηση: η θέση xsv
Το επίθημα xsv χαρακτηρίζει τα μοντέλα που διαθέτουν βυθόμετρο υψηλής ευκρίνειας με υποστήριξη του Ultra High-Definition scanning sonar και του παραδοσιακού βυθομέτρου CHIRP, επιτρέποντας τη σύνδεση υπερυψηλής συχνότητας μεταλλάκτη για μέγιστη ευκρίνεια κάτω από την γάστρα. Σε σύγκριση με το GPSMAP 8416 (χωρίς επίθημα), το 8416xsv ενσωματώνει εγγενώς αυτές τις προηγμένες δυνατότητες sonar χωρίς εξωτερικό module. Απέναντι στο Raymarine Axiom Ultra 16 ή στο Furuno NavNet TZtouch3 19, το GPSMAP 8416xsv ξεχωρίζει για το βάθος του οικοσυστήματος Garmin Marine Network και τη εγγενή συμβατότητα με τους αισθητήρες Garmin (ραντάρ GMR, αυτόματος πιλότος GHC, μετεωρολογικός δέκτης GXM).
Ενσωμάτωση κάμερας και παρακολούθηση στόχων
Το GPSMAP® 8416xsv υποστηρίζει την παρακολούθηση κάμερας (camera tracking) σε λειτουργία Compass Lock, Vessel Lock και παρακολούθηση στόχων AIS/MARPA, υπό την προϋπόθεση σύνδεσης μιας συμβατούς κάμερας IP (σειρά FLIR M-series), μιας κεραίας GPS και ενός αισθητήρα πορείας 9 αξόνων (yaw, pitch, roll). Η διαχείριση πολλαπλών καμερών μέσω ενός switch PoE πολλαπλών θυρών και του απομονωτή Garmin (010-10580-10) τεκμηριώνεται και υποστηρίζεται εγγενώς, καθιστώντας το μια ολοκληρωμένη πλατφόρμα επιτήρησης βίντεο για μεγάλα σκάφη.
Τεκμηρίωση
Τεκμηρίωση
Γνώμη ειδικού
Γνώμη ειδικού
Pol CONIN
Υπεύθυνος Ψηφιακού
« Ο κεντρικός κόμβος για μεγάλες εγκαταστάσεις στη θάλασσα: πολυλειτουργικό δίκτυο και βυθόμετρο υψηλής ευκρίνειας σε μορφή 16 ιντσών »
