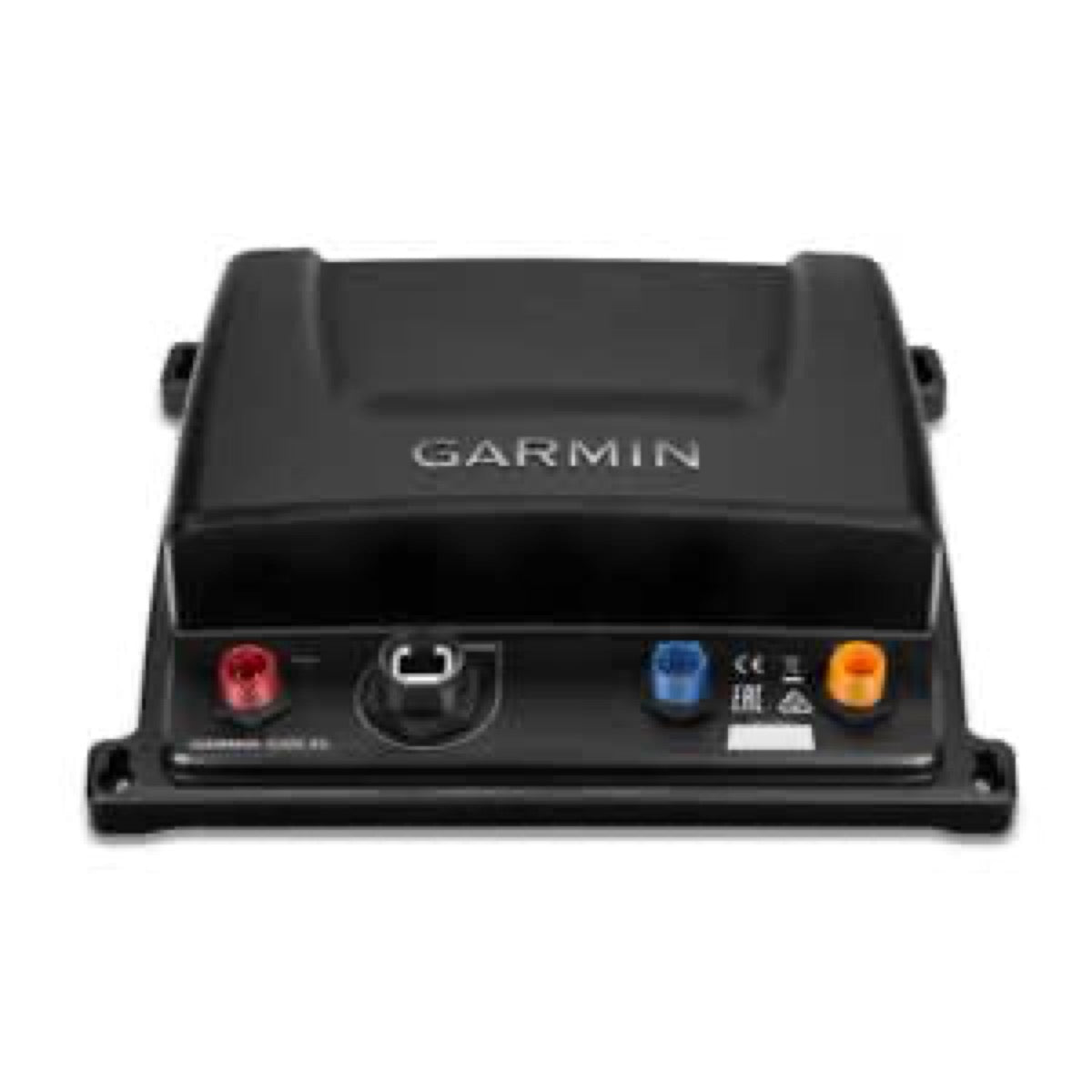

Προηγμένο μο듞 βυθόμετρου GSD™ 25

Το βυθόμετρο Garmin GSD™ 25 ενσωματώνει πολλές προηγμένες τεχνολογίες για λεπτομερή υποβρύχια ανίχνευση. Υποστηρίζει:

Το παραδοσιακό βυθόμετροΤο μονοκαναλικό και δικαναλικό CHIRPΤο SideVü CHIRPΟι τεχνολογίες DownVü CHIRPΑυτές οι συνδυασμένες δυνατότητες παρέχουν πλήρη εικόνα του υποθαλάσσιου περιβάλλοντος, συμπεριλαμβανομένων των δομών και των ψαριών κάτω και στις πλευρές του σκάφους.

Το Garmin GSD™ 25 παρέχει ισχύ μετάδοσης RMS 1 kW. Αυτή η ισχύς επιτρέπει εξαιρετική διείσδυση και ανάλυση για την υποβρύχια ανίχνευση.

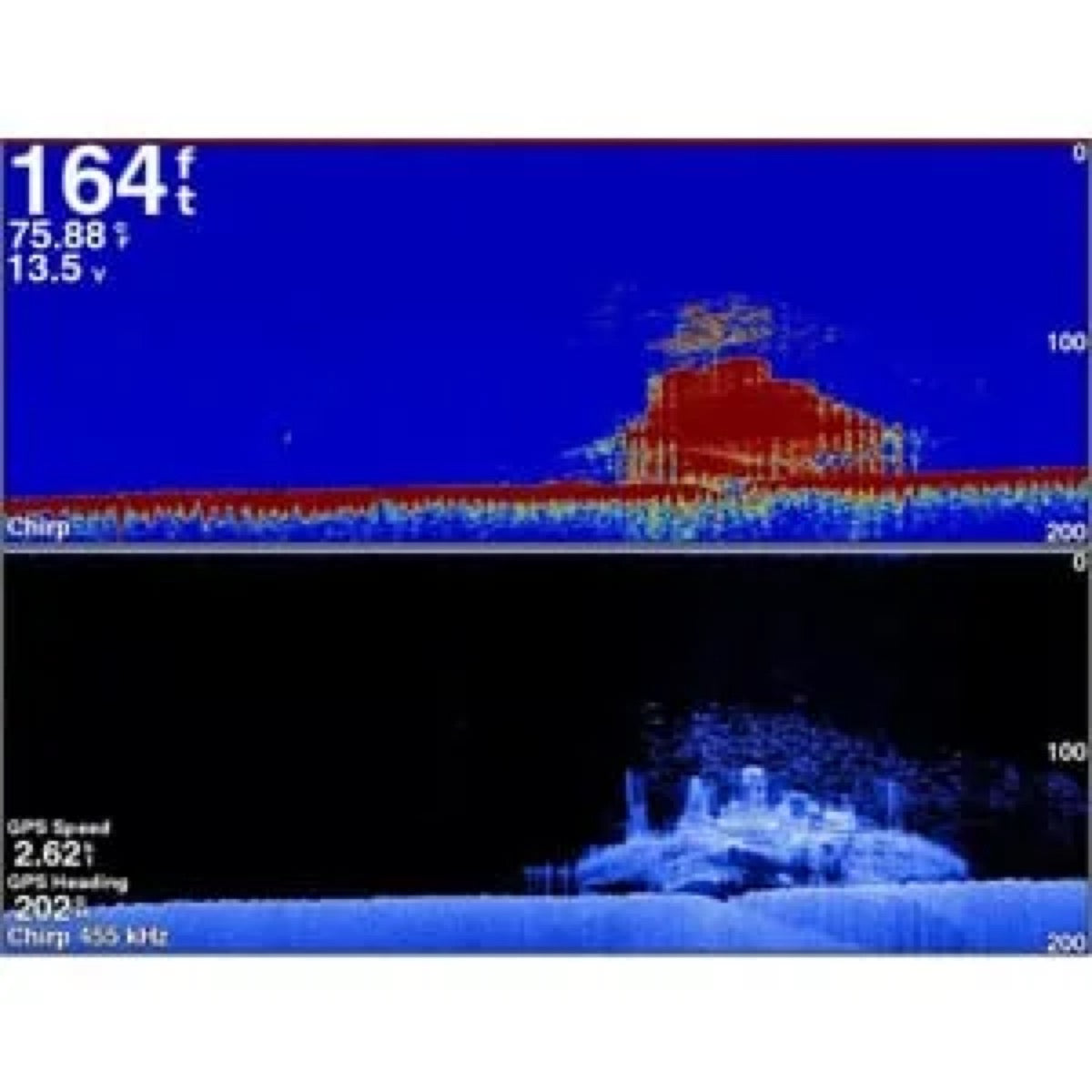

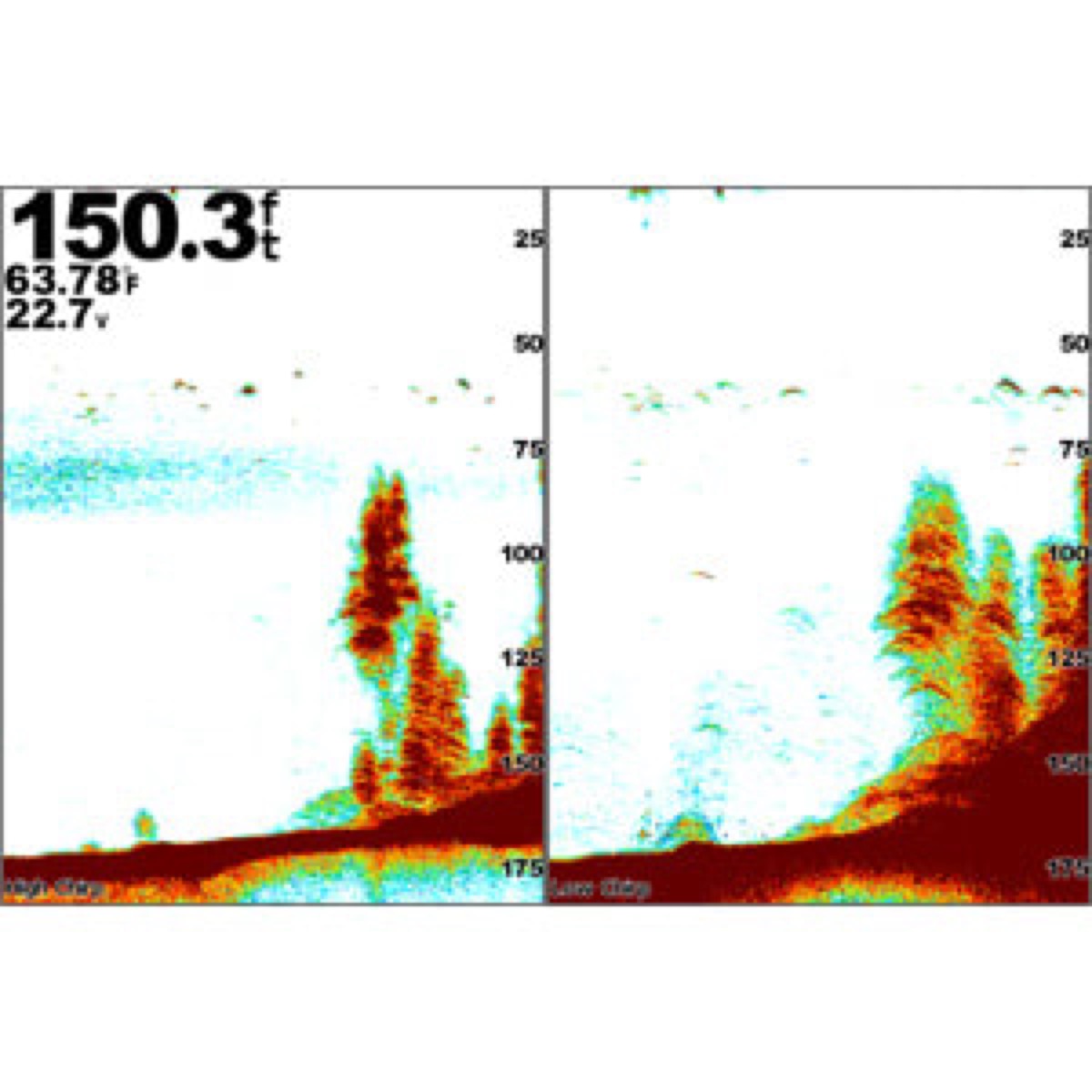

Για μεγαλύτερη καθαρότητα και καλύτερη διαχωριστική ικανότητα στόχων, το GSD™ 25 λειτουργεί σε CHIRP μονοκαναλικά και δικαναλικά σε ένα ευρύ φάσμα συχνοτήτων από 40 kHz έως 250 kHz.

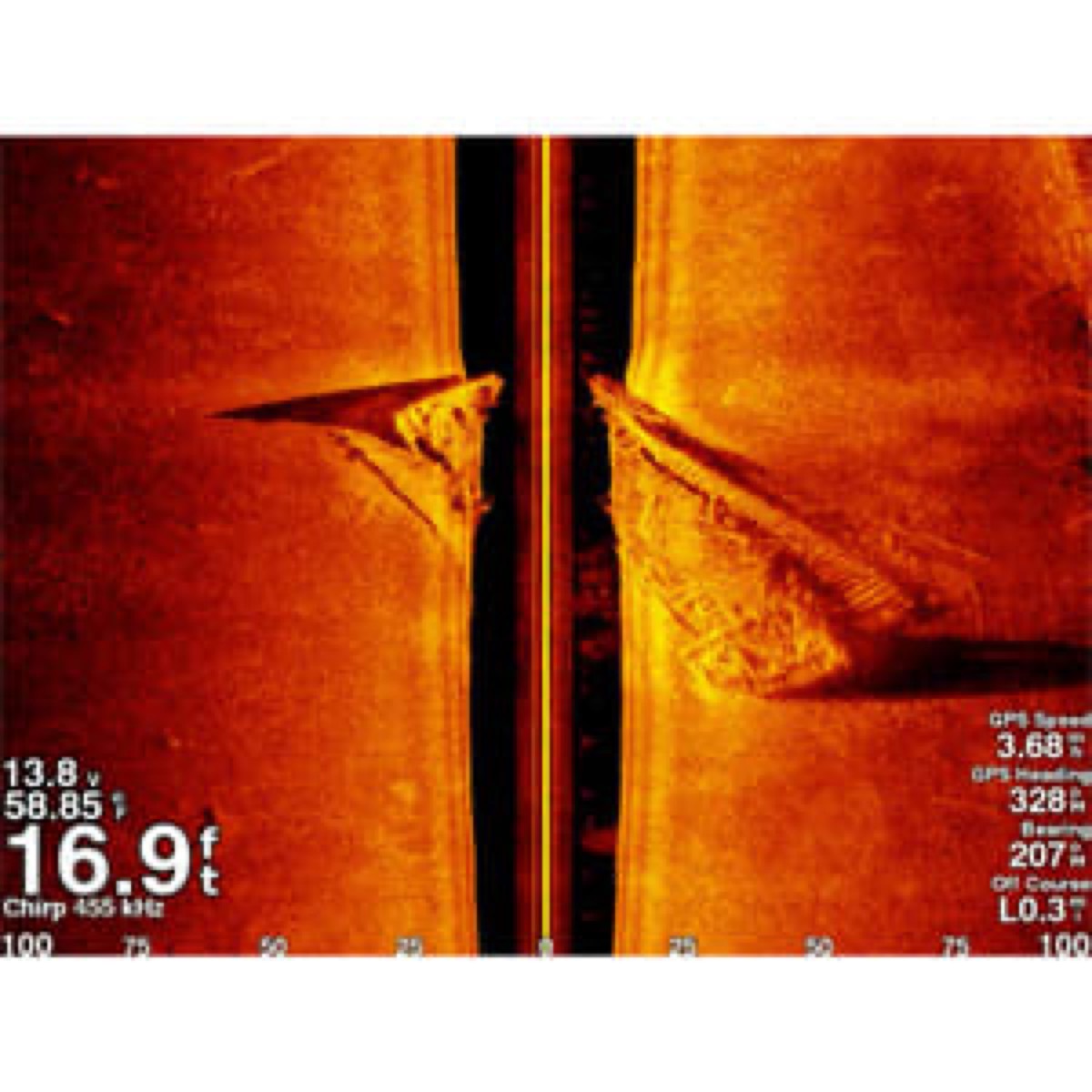

Οι τεχνολογίες SideVü και DownVü CHIRP του GSD™ 25 λειτουργούν στις συχνότητες των 455/800 kHz και 260/455 kHz. Παρέχουν σχεδόν φωτογραφικές απεικονίσεις των δομών και των ψαριών κάτω και στις πλευρές της σκάφνης.

Ναι, το GSD™ 25 τοποθετείται μέσα σε ένα πλαστικό περίβλημα πολυκαρβονικού, πλήρως στεγανό. Συμμορφώνεται με το πρότυπο στεγανότητας IEC 60529 IPX7, γεγονός που σημαίνει ότι είναι ανθεκτικό σε προσωρινή κατάδυση.

Το μο든 GSD™ 25 έχει διαστάσεις 251 x 66 x 192 mm (9,9 x 2,6 x 7,6 ίντσες) και βάρος 771 g (1,7 lb).

Το GSD™ 25 έχει σχεδιαστεί για να λειτουργεί εντός μιας εκτεταμένης περιοχής θερμοκρασιών, από -15°C έως 70°C (από 5°F έως 158°F).

Το GSD™ 25 απαιτεί ηλεκτρική τροφοδοσία από 10 έως 35 Vdc. Η μέγιστη ηλεκτρική του κατανάλωση είναι 27 W.

Η ελάχιστη ασφαλής απόσταση από μια μαγνητική πυξίδα για το GSD™ 25 είναι 30 εκατοστά (11,8 ίντσες).

Οι LED στο GSD™ 25 υποδεικνύουν την κατάσταση λειτουργίας του:

Πράσινο (αργή αναλαμπή): Το βυθόμετρο είναι συνδεδεμένο με έναν χαρτογραφικό πλότερ και λειτουργεί σωστά.

Κόκκινο (αργή αναλαμπή): Το βυθόμετρο είναι ενεργοποιημένο αλλά δεν είναι συνδεδεμένο ή περιμένει σύνδεση με έναν χαρτογραφικό πλότερ.

Κόκκινο/Πράσινο (αργή αναλαμπή): Το βυθόμετρο βρίσκεται σε λειτουργία δοκιμής.

Κόκκινο (γρήγορη αναλαμπή): Υποδεικνύει σφάλμα συστήματος· ο χαρτογραφικός πλότερ θα εμφανίσει σχετικό μήνυμα.

Κόκκινο (σταθερό): Υποδεικνύει υλικό σφάλμα στο βυθόμετρο.

Για την εγκατάσταση του GSD™ 25 θα χρειαστείτε τα ακόλουθα εργαλεία:

Μία τρυπάνι και τρυπάνια Phillips #2Διάφορα σφιγκτήρια καλωδίων (προαιρετικά)Υδατοστεγές σφραγιστικό (προαιρετικά)

Κατά την επιλογή της θέσης τοποθέτησης για το GSD™ 25, είναι σημαντικό να λάβετε υπόψη τα ακόλουθα σημεία:

Το βυθόμετρο δεν πρέπει να βυθίζεται.Η θέση πρέπει να παρέχει κατάλληλο αερισμό και να μην εκτίθεται η συσκευή σε ακραίες θερμοκρασίες.Τα LED του βυθομέτρου πρέπει να είναι ορατά.Τα καλώδια τροφοδοσίας και δικτύου πρέπει να μπορούν να συνδεθούν εύκολα.Το καλώδιο του αισθητήρα πρέπει να μπορεί να συνδεθεί.

Ναι, εάν τοποθετήσετε την βάση σε ινοπλάστ με βίδες, συνιστάται να χρησιμοποιήσετε τρυπάνι κωνικής κεφαλής για να ανοίξετε μία προτρύπα μόνο μέσα από το στρώμα της γέλης (gel-coat). Αυτό βοηθά στην αποφυγή ρηγμάτωσης του γέλης κατά τη σύσφιξη των βιδών. Επιπλέον, η Garmin συνιστά την εφαρμογή ενός λιπαντικού αντι-συγκολλήματος στις βίδες ανοξείδωτου χάλυβα πριν από την εγκατάσταση, ώστε να αποφευχθεί η κόλληση τους.

Για να συνδέσετε το GSD™ 25 στο δίκτυο θαλάσσης Garmin:

Αν το σκάφος σας είναι εξοπλισμένο με έναν επέκταση θύρας δικτύου GMS™ 10, συνδέστε το καλώδιο δικτύου σε μία διαθέσιμη θύρα στο GMS 10. Αν το σκάφος σας δεν είναι εξοπλισμένο με επέκταση θύρας δικτύου GMS™ 10, συνδέστε το καλώδιο δικτύου απευθείας στην θύρα δικτύου του χαρτογραφικού σας πλότερ. Βεβαιωθείτε ότι ευθυγραμμίζετε σωστά τις εγκοπές και σφίγγετε τους δακτυλίους ασφάλισης.

Για τη σύνδεση του καλωδίου τροφοδοσίας του GSD™ 25:

Συνδέστε το γυμνό άκρο του καλωδίου τροφοδοσίας σε μία πηγή 12 Vdc και στη γείωση. Ευθυγραμμίστε την εγκοπή στο άκρο του καλωδίου τροφοδοσίας με τη θύρα τροφοδοσίας της συσκευής και εισάγετε το καλώδιο. Σφίξτε το δακτύλιο ασφάλισης. Σημαντικό: Μην αφαιρείτε το κάλυμμα ασφάλειας. Η κατάλληλη ασφάλεια (4.0 A) πρέπει να είναι τοποθετημένη για να αποφευχθεί οποιονδήποτε κίνδυνο τραυματισμού ή ζημιάς στο προϊόν.

Τα γενικά βήματα για την εγκατάσταση του GSD™ 25 είναι τα ακόλουθα:

Επιλέξτε μια κατάλληλη θέση τοποθέτησης.Τοποθετήστε φυσικά τον βυθόμετρο, σημαδεύοντας τις προ-τρύπες, τρυπώντας και στερεώνοντας τη συσκευή.Συνδέστε τον βυθόμετρο στο δίκτυο Garmin Marine και στην τροφοδοσία ρεύματος.Συνδέστε τον βυθόμετρο στον αισθητήρα βυθού.Είναι σημαντικό να σχεδιάσετε προσεκτικά την εγκατάσταση και να λάβετε τις απαραίτητες προφυλάξεις, ιδιαίτερα κατά τη διάνοιξη οπών.

Το Garmin GSD™ 25 είναι μια προηγμένη λύση βυθομέτρου σχεδιασμένη για τα συστήματα ναυτιλίας Garmin. Συνδέεται μέσω του δικτύου ναυτιλίας Garmin, συνήθως σε έναν συμβατό χαρτογραφικό πλότερ για την εμφάνιση των δεδομένων.

Το GSD™ 25 είναι συμβατό με μία ποικιλία βυθομέτρων Garmin που υποστηρίζουν τις διαφορετικές τεχνολογίες και συχνότητες του. Υποστηρίζει βυθόμετρα για:

Παραδοσιακό βυθόμετρο (50/77/83 kHz)CHIRP μονοκαναλικό και δικαναλικό (40 kHz έως 250 kHz)SideVü και DownVü CHIRP (455/800 kHz και 260/455 kHz)Η επιλογή του βυθομέτρου εξαρτάται από τις συχνότητες και τις τεχνολογίες που επιθυμείτε να χρησιμοποιήσετε.
