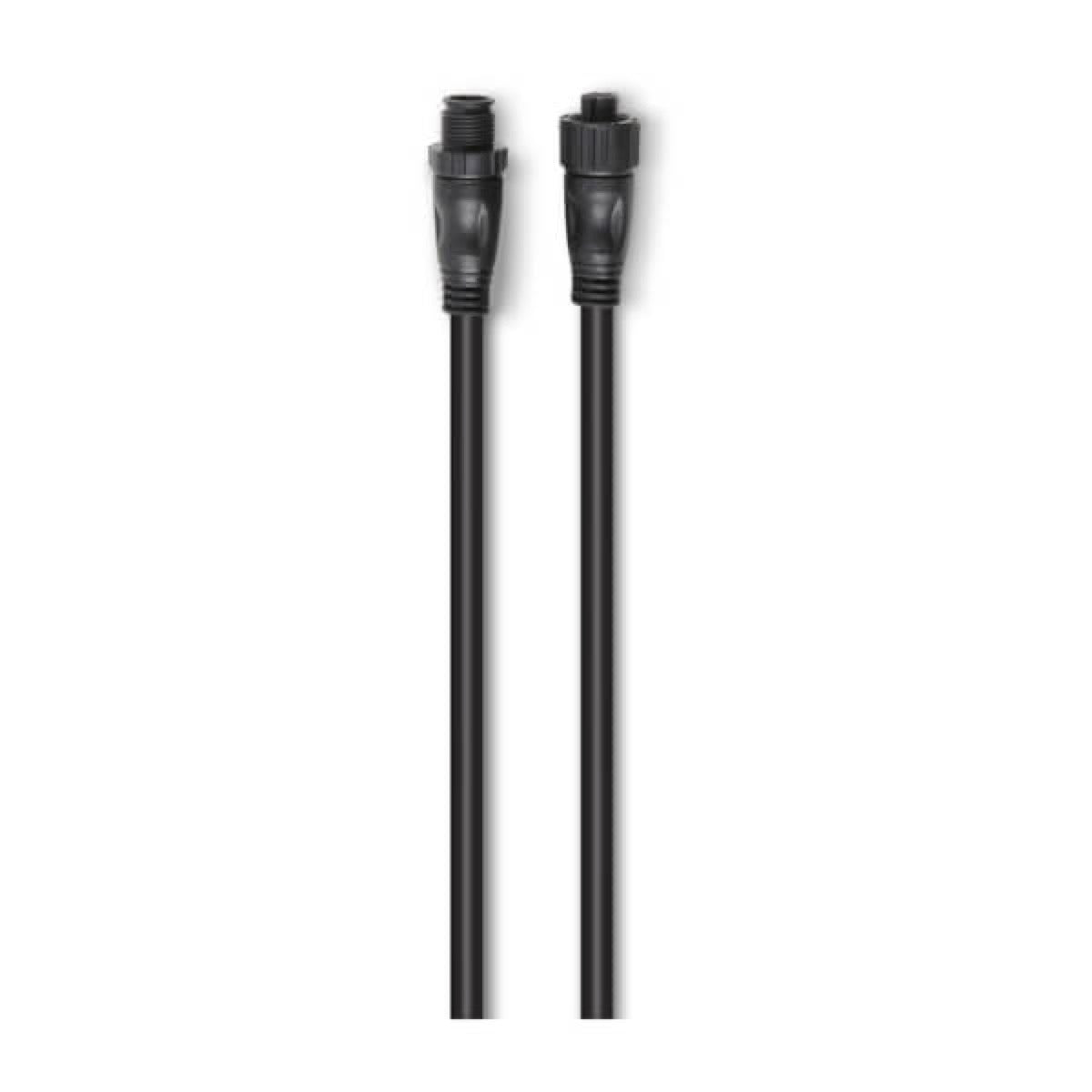

Câble de dorsale/dérivation NMEA 2000 (33cm) - Garmin image 1

Δωρεάν παράδοση σε σημείο παραλαβής από 150€ στη Γαλλία
Παραλαβή από τις εγκαταστάσεις της Skysat

Εξατομικευμένη εγκατάσταση

Αξιοποιήστε την εμπειρία της Skysat για την εγκατάσταση του εξοπλισμού σας επί του σκάφους

Αίτηση προσφοράς

Εγκαταστάτες κοντά σας

χάρη στο δίκτυο των εγκεκριμένων εγκαταστατών μας

Εύρεση εγκαταστάτη

Υπηρεσία υποστήριξης

Επιλέξτε συμπληρωματική βοήθεια για την τοποθέτηση

Εξοικονόμηση 17%

Garmin

010-11076-03

Καλώδιο οπισθοχώματος/διακλάδωσης NMEA 2000 (33εκ)

Conçu pour les réseaux marins NMEA 2000, le câble Garmin (010-11076-03) de 33 cm sert de dorsale ou de dérivation. Cette longueur est optimisée pour les connexions courtes et l'intégration d'appareils proches du backbone, complétant les câbles plus longs de la gamme Garmin.

Le produit comprend le câble de dorsale/dérivation NMEA 2000 (33cm) lui-même.

Τιμή λιανικήςΕκμετάλλευση της τιμής επαγγελματία

16,46€

16,46€ ~~19,99€~~

Με ΦΠΑ Αποστολή υπολογίζεται κατά τη στιγμή της πληρωμής.

Σε απόθεμα

Δωρεάν παράδοση σε σημείο παραλαβής από 150€ στη Γαλλία
Παραλαβή από τις εγκαταστάσεις της Skysat

Εξατομικευμένη εγκατάσταση

Αξιοποιήστε την εμπειρία της Skysat για την εγκατάσταση του εξοπλισμού σας επί του σκάφους

Αίτηση προσφοράς

Εγκαταστάτες κοντά σας

χάρη στο δίκτυο των εγκεκριμένων εγκαταστατών μας

Εύρεση εγκαταστάτη

Υπηρεσία υποστήριξης

Επιλέξτε συμπληρωματική βοήθεια για την τοποθέτηση

Τεχνικά χαρακτηριστικά

Επιφάνεια (mm²)	0.326
Επιφάνεια (AWG)	22.0
Αριθμός αγωγών	5.0
Χρώμα	Noir
Μέγιστη τάση	16.0
Απομόνωση	Blindé
Τύπος ρεύματος	DC
Ονομαστικό ρεύμα	3.0
Υλικό αγωγού	Cuivre étamé
Πιστοποιήσεις	CE,NMEA 2000
Φινίρισμα αγωγού	Étamé
Τύπος καλωδίου	Câble CAN-bus
Μήκος καλωδίου	0.3
Συμβατό δίκτυο	NMEA 2000
Προδιαμορφωμένες συνδέσεις	Oui
Τοποθεσία εγκατάστασης	À bord d'un navire
Εφαρμογή καλωδίου	Dorsale ou dérivation pour réseau NMEA 2000
Τύπος συνδέσμου	NMEA 2000 Micro-C (M12 5 broches)
Αντοχή UV	Résistant aux UV
Inter Brand Connector Compatibility	Oui
Max Operating Voltage	16
Min Operating Voltage Dc	9
Network Power Supply Voltage Dc Required	12
Nmea2000 Cable Connector Operating Temperature Min	-25
Nmea2000 Cable Connector Pin Count	5
Nmea2000 Connector Size Type	Micro
Nmea2000 Max Backbone Length	100
Nmea2000 Max Drop Cable Length	6
Τύπος προϊόντος	Câble

Λεπτομερής περιγραφή

Το καλώδιο οπισθοχώματος/διακλάδωσης NMEA 2000 της Garmin (αναφορά 010-11076-03) σχεδιάστηκε για την επέκταση και τη σύνδεση συσκευών εντός ενός δικτύου NMEA 2000. Με μήκος 33 εκατοστά (0,3 μέτρο), εντάσσεται στην τυπική αρχιτεκτονική των θαλάσσιων δικτύων, διάδοχος του NMEA 0183. Αυτό το καλώδιο χρησιμοποιεί μικροσυνδέσεις NMEA 2000, εξασφαλίζοντας συμβατότητα με το οικοσύστημα της Garmin και άλλων πιστοποιημένων συσκευών NMEA 2000.

Λειτουργικότητα και τοποθέτηση

Αυτό το καλώδιο μήκους 0,3 μέτρου προσφέρει διπλή λειτουργία: μπορεί να χρησιμοποιηθεί ως καλώδιο οπισθοχώματος για την επέκταση της κύριας διαδρομής επικοινωνίας του δικτύου NMEA 2000, ή ως καλώδιο διακλάδωσης για τη σύνδεση ατομικών συσκευών (βυθομέτρων, GPS, οργάνων GMI, VHF) στον κορμό. Το μήκος των 33 εκατοστών το καθιστά κατάλληλο για σύντομες συνδέσεις και εγκαταστάσεις όπου ο χώρος είναι περιορισμένος, εκεί όπου μεγαλύτερα καλώδια όπως αυτά των 2 μέτρων (010-11076-00), 4 μέτρων (010-11076-04) ή 6 μέτρων (010-11076-01) θα ήταν υπερβολικά. Για εγκαταστάσεις που απαιτούν σημαντικές επεκτάσεις του δικτύου, η Garmin προσφέρει μήκη έως και 30 μέτρων (010-11171-01).

Συμβατότητα και αρχιτεκτονική δικτύου

Το καλώδιο 010-11076-03 είναι συμβατό με μια σειρά συσκευών Garmin NMEA 2000, συμπεριλαμβανομένων των μονάδων GPSMAP, των πομποδεκτών AIS, των συστημάτων αυτόματου πιλότου και των θαλάσσιων οργάνων. Στην κατασκευή ενός δικτύου NMEA 2000, τα καλώδια διακλάδωσης περιορίζονται σε μέγιστο μήκος 6 μέτρων, γεγονός που καθιστά αυτό το μοντέλο των 0,3 μέτρων συμβατό και κατάλληλο για συνδέσεις οργάνων κοντά στον T-συνδετήρα. Η θαλάσσια κατασκευή του καλωδίου εξασφαλίζει την αξιοπιστία του σε θαλάσσιες συνθήκες, προστατεύοντας την ακεραιότητα του σήματος και τη διάρκεια της σύνδεσης υπό συνθήκες υγρασίας και δονήσεων.

Τεκμηρίωση

Type	Nom
	Reference technique - Référence technique pour produits Garmin NMEA 2000 (EN)

Γνώμη ειδικού

« Καλώδιο Garmin NMEA 2000: τα βασικά για σύντομες και βελτιστοποιημένες συνδέσεις »

Αυτό το καλώδιο κεντρικής γραμμής/διακλάδωσης NMEA 2000 των 33 cm αποτελεί βασικό εξάρτημα για τη βελτιστοποίηση της διάταξης ενός δικτύου NMEA 2000. Το μικρό του μήκος είναι ιδιαίτερα χρήσιμο για συμπαγείς εγκαταστάσεις ή για τη σύνδεση μιας συσκευής απευθείας σε έναν Τ-συνδετήρα χωρίς πλεονάζον καλώδιο, αποφεύγοντας έτσι την υπερβολική συμφόρηση και τους κινδύνους παρεμβολών από βρόχους. Είναι ιδανικό για μικρά σκάφη ή για πίνακες ελέγχου όπου τα όργανα είναι συγκεντρωμένα.

Σε αντίθεση με τα μακρύτερα καλώδια της ίδιας σειράς (2m, 4m, 6m, 10m) που προτιμώνται για την επέκταση του backbone σε μεγάλες αποστάσεις, το μοντέλο των 33 cm αποτελεί τη λύση για τις κοντινές συνδέσεις. Χρησιμοποιείται συχνά για τη σύνδεση μιας VHF, ενός οργάνου GMI 20 ή ενός μικρού χαρτογραφικού πλότερ απευθείας στο κύριο δίκτυο, ελαχιστοποιώντας τις περιττές αποστάσεις καλωδίου. Η χρήση του συμβάλλει σε μια καθαρότερη εγκατάσταση και σε καλύτερη διαχείριση των καλωδίων, κάτι που είναι κρίσιμο για τη συντήρηση και την αξιοπιστία του συστήματος μακροπρόθεσμα. Η εγκατάσταση είναι απλή, αλλά απαιτείται προσεκτικός σχεδιασμός της θέσης των Τ-συνδετήρων για την καλύτερη αξιοποίηση αυτού του συγκεκριμένου μήκους. Είναι σημαντικό να σημειωθεί ότι, παρόλο που το καλώδιο μπορεί να χρησιμοποιηθεί ως κεντρική γραμμή, το μικρό του μήκος το καθιστά κατάλληλο κυρίως για πολύ κοντές διαδρομές ή ως καλώδιο διακλάδωσης για κοντινές συσκευές.

Durabilité

Facilité d'installation

Rapport performance / prix

Πληρωμή και ασφάλεια

Οι πληροφορίες πληρωμής σας και τα δεδομένα σας επεξεργάζονται με ασφαλή τρόπο.

Καλώδιο οπισθοχώματος/διακλάδωσης NMEA 2000 (33εκ)

16,46€

16,46€ ~~19,99€~~

Συχνές ερωτήσεις

Χρειάζεστε βοήθεια; Επικοινωνήστε μαζί μας

Τι είναι ένα καλώδιο κεντρικού δρόμου/διακλάδωσης NMEA 2000 της Garmin;

Είναι ένα καλώδιο μήκους 33 εκατοστών (0,3 μέτρο) σχεδιασμένο για επέκταση και σύνδεση συσκευών εντός ενός δικτύου NMEA 2000. Μπορεί να χρησιμοποιηθεί ως καλώδιο κεντρικού δικτύου (backbone) για την κύρια γραμμή επικοινωνίας ή ως καλώδιο διακλάδωσης για τη σύνδεση ατομικών συσκευών όπως βυθόμετρα ή GPS στο δίκτυο.

Ποιο είναι το ακριβές μήκος αυτού του καλωδίου Garmin NMEA 2000;

Αυτό το ειδικό καλώδιο, αναφοράς 010-11076-03, έχει μήκος 33 εκατοστά (0,3 μέτρο).

Ποιους τύπους συνδέσμων χρησιμοποιεί αυτό το καλώδιο NMEA 2000;

Αυτό το καλώδιο χρησιμοποιεί μικροσυνδέσμους NMEA 2000, εξασφαλίζοντας συμβατότητα με το οικοσύστημα Garmin και άλλες συσκευές πιστοποιημένες NMEA 2000.

Τι χρησιμεύει αυτό το καλώδιο των 33 εκατοστών σε ένα δίκτυο NMEA 2000;

Αυτό το καλώδιο των 33 εκατοστών είναι ιδανικό για κοντές συνδέσεις και εγκαταστάσεις όπου ο χώρος είναι περιορισμένος. Μπορεί να χρησιμοποιηθεί ως καλώδιο κεντρικού δικτύου για μικρές επεκτάσεις ή ως καλώδιο διακλάδωσης για τη σύνδεση μιας συσκευής στον κύριο σκελετό του δικτύου NMEA 2000.

Αυτός ο καλωδιακός αγωγός αντικαθιστά το πρότυπο NMEA 0183;

Το πρότυπο NMEA 2000, στο οποίο ανήκει αυτό το καλώδιο, θεωρείται ο διάδοχος του NMEA 0183 για την επικοινωνία αισθητήρων και οθονών στη ναυτική ηλεκτρονική.

Αυτός ο καλωδιασμός είναι συμβατός με όλες τις συσκευές NMEA 2000;

Ναι, αυτό το καλώδιο είναι συμβατό με το οικοσύστημα Garmin NMEA 2000 καθώς και με άλλες συσκευές πιστοποιημένες NMEA 2000 που χρησιμοποιούν μικροσυνδέσεις NMEA 2000.

Μπορεί να χρησιμοποιηθεί αυτό το καλώδιο με συσκευές άλλων εμπορικών σημάτων εκτός της Garmin;

Ναι, το πρότυπο NMEA 2000 είναι ένα πρότυπο plug-and-play επικοινωνίας. Αυτό το καλώδιο είναι συμβατό με άλλα πιστοποιημένα NMEA 2000 συσκευές που χρησιμοποιούν μικροσυνδέσεις NMEA 2000.

Αυτός ο καλωδιακός σύνδεσμος είναι συμβατός με τις μονάδες GPSMAP της Garmin;

Ναι, το καλώδιο 010-11076-03 είναι συμβατό με μία σειρά συσκευών Garmin NMEA 2000, συμπεριλαμβανομένων των μονάδων GPSMAP.

Υπάρχουν άλλες διαθέσιμες μήκους καλωδίων NMEA 2000 της Garmin;

Ναι, η Garmin προσφέρει άλλα μήκη για τα καλώδια κεντρικής γραμμής/διακλάδωσης NMEA 2000, όπως μοντέλα των 2 μ. (010-11076-00), 4 μ. (010-11076-04), 6 μ. (010-11076-01), 10 μ. (010-11076-02) και ακόμη έως 30 μ. (010-11171-01) για μεγαλύτερες επεκτάσεις.

Πώς μπορεί να χρησιμοποιηθεί αυτό το καλώδιο: ως καλώδιο κεντρικού δικτύου (backbone) ή ως καλώδιο διακλάδωσης;

Αυτό το καλώδιο των 33 εκατοστών μπορεί να χρησιμοποιηθεί τόσο ως καλώδιο κεντρικής γραμμής (backbone) για επέκταση της κύριας γραμμής επικοινωνίας του δικτύου NMEA 2000, όσο και ως καλώδιο διακλάδωσης για τη σύνδεση μεμονωμένων συσκευών στο backbone. Τα καλώδια έως 6 μέτρων μπορούν να χρησιμοποιηθούν και στις δύο λειτουργίες.

Ποια είναι η διαφορά μεταξύ καλωδίου κεντρικής γραμμής (backbone) και καλωδίου διακλάδωσης;

Ένα καλώδιο κεντρικής γραμμής (backbone cable) εκτείνει την κύρια διαδρομή επικοινωνίας του δικτύου NMEA 2000 και συνδέεται στις πλευρές των T-συνδέσεων. Ένα καλώδιο διακλάδωσης (drop cable) συνδέει μια συσκευή NMEA 2000 στο backbone και τοποθετείται στην κορυφή μιας T-σύνδεσης.

Πώς συνδέω μια συσκευή στο δίκτυο NMEA 2000 με αυτό το καλώδιο;

Για να συνδέσετε μια συσκευή στο δίκτυο NMEA 2000 χρησιμοποιώντας αυτό το καλώδιο ως παράλληλο καλώδιο, πρέπει να το τοποθετήσετε στην κορυφή ενός Τ-συνδέσμου NMEA 2000. Ο Τ-συνδέκτης στη συνέχεια ενσωματώνεται στο κύριο τμήμα (backbone) του δικτύου.

Αυτός ο καλωδιακός αγωγός μπορεί να χρησιμοποιηθεί για επέκταση του κύριου δικτύου backbone;

Ναι, αυτό το καλώδιο των 33 εκατοστών μπορεί να χρησιμοποιηθεί ως καλώδιο κεντρικού δικτύου (backbone) για την επέκταση του κύριου δικτύου NMEA 2000, συνδέοντάς το στις πλευρές δύο Τ-συνδέσεων.

Ποιο είναι το μέγιστο μήκος για ένα καλώδιο παράκαμψης NMEA 2000;

Το μέγιστο μήκος για ένα καλώδιο παράκαμψης NMEA 2000 είναι 6 μέτρα (20 πόδια). Αυτό το καλώδιο των 33 εκατοστών συμμορφώνεται με το όριο.

Ποιο είναι το μέγιστο μήκος για ένα καλώδιο κεντρικού δρόμου NMEA 2000;

Το μέγιστο μήκος ενός μόνο καλωδίου κεντρικού δακτυλίου NMEA 2000 είναι 100 μέτρα (328 πόδια). Αυτό το καλώδιο των 33 εκατοστών μπορεί να χρησιμοποιηθεί ως τμήμα κεντρικού δακτυλίου.

Είναι δυνατή η συντόμευση ενός καλωδίου NMEA 2000 της Garmin;

Ναι, είναι δυνατή η μείωση οποιουδήποτε καλωδίου κεντρικής γραμμής ή παράλληλης σύνδεσης NMEA 2000 της Garmin χρησιμοποιώντας συνδέσμους εγκατάστασης επί τόπου (αναφορές 010-11094-00 αρσενικό και 010-11095-00 θηλυκό) για τη δημιουργία προσαρμοσμένου μήκους.

Χρειάζονται τερματικά για το δίκτυο NMEA 2000;

Ναι, πρέπει να τοποθετούνται τερματικά (αντίσταση 120 Ω) και στα δύο άκρα του backbone NMEA 2000, ώστε να διασφαλίζεται η ακεραιότητα του σήματος και η σωστή λειτουργία του δικτύου.

Πώς τροφοδοτείται ένα δίκτυο NMEA 2000;

Το δίκτυο NMEA 2000 πρέπει να τροφοδοτείται από πηγή συνεχούς ρεύματος 12 Vdc μέσω ειδικού καλωδίου τροφοδοσίας NMEA 2000. Το καλώδιο αυτό πρέπει να συνδέεται στην κορυφή ενός Τ-συνδέσμου και να είναι συνδεμένο με εξωτερικό διακόπτη ή διακόπτη ανάφλεξης ώστε να αποφεύγεται η εκφόρτιση της μπαταρίας.

Γιατί είναι σημαντική ο σχεδιασμός του δικτύου NMEA 2000;

Ο σχεδιασμός είναι κρίσιμος για την ορθή λειτουργία του δικτύου. Περιλαμβάνει τη δημιουργία ενός διαγράμματος που περιλαμβάνει όλες τις συσκευές, τις τοποθεσίες τους, τις μεταξύ τους αποστάσεις και τον κεντρικό σκελετό (backbone), καθώς και την ηλεκτρική κατανάλωση (LEN) κάθε συσκευής, ώστε να εφαρμόζονται σωστά οι αρχές κατασκευής του δικτύου.

Τι είναι ένας σύνδεσμος τύπου T (T-connecteur) σε δίκτυο NMEA 2000;

Ένας Τ-συνδετήρας είναι ένας συνδετήρας τριών εισόδων (μία αρσενική και δύο θηλυκές μικροσυνδέσεις) που χρησιμοποιείται για τη σύνδεση μιας συσκευής NMEA 2000 ή της τροφοδοσίας στον κεντρικό δίαυλο του δικτύου. Είναι απαραίτητος για τη διατήρηση μιας γραμμικής κατασκευής του κεντρικού δίαυλου.
