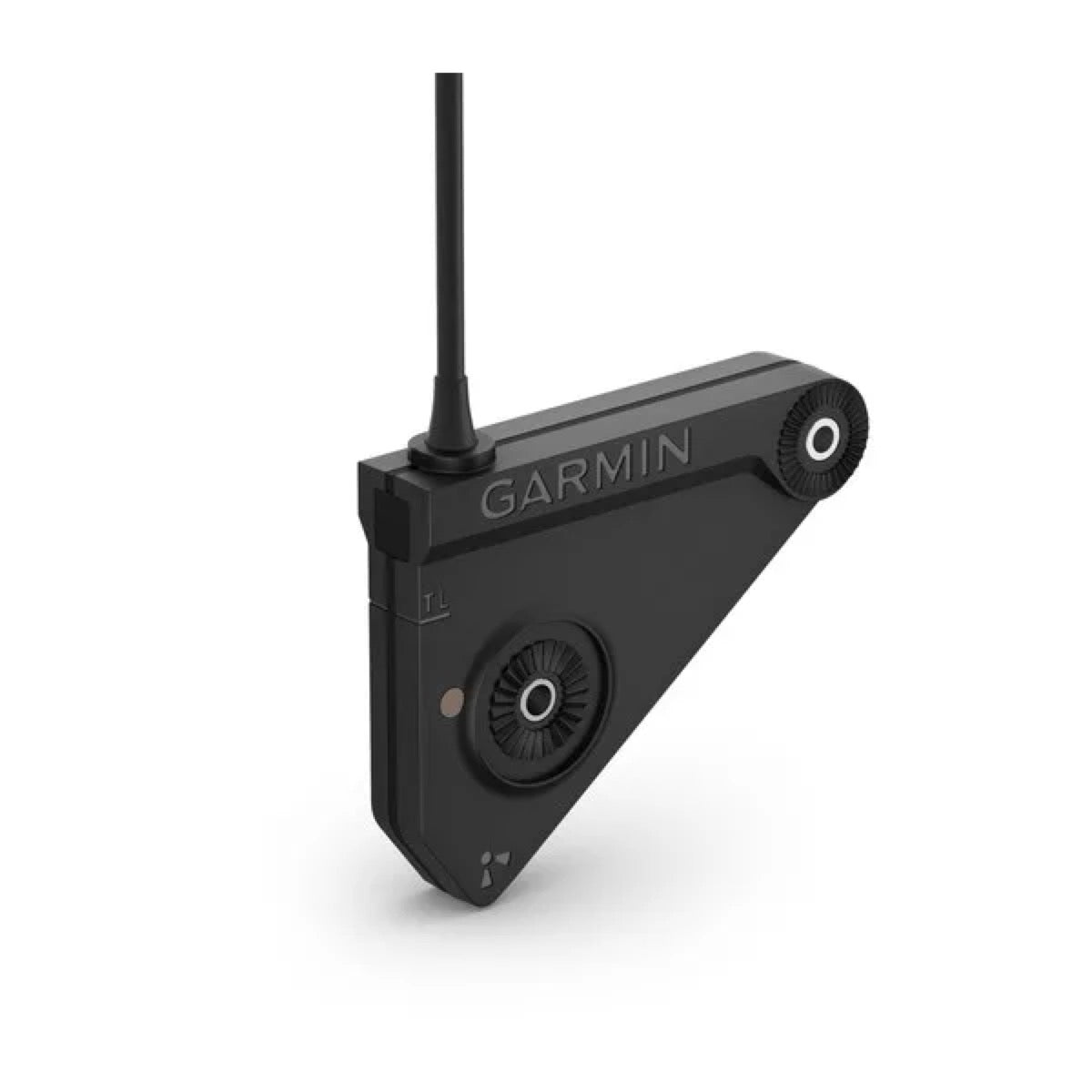

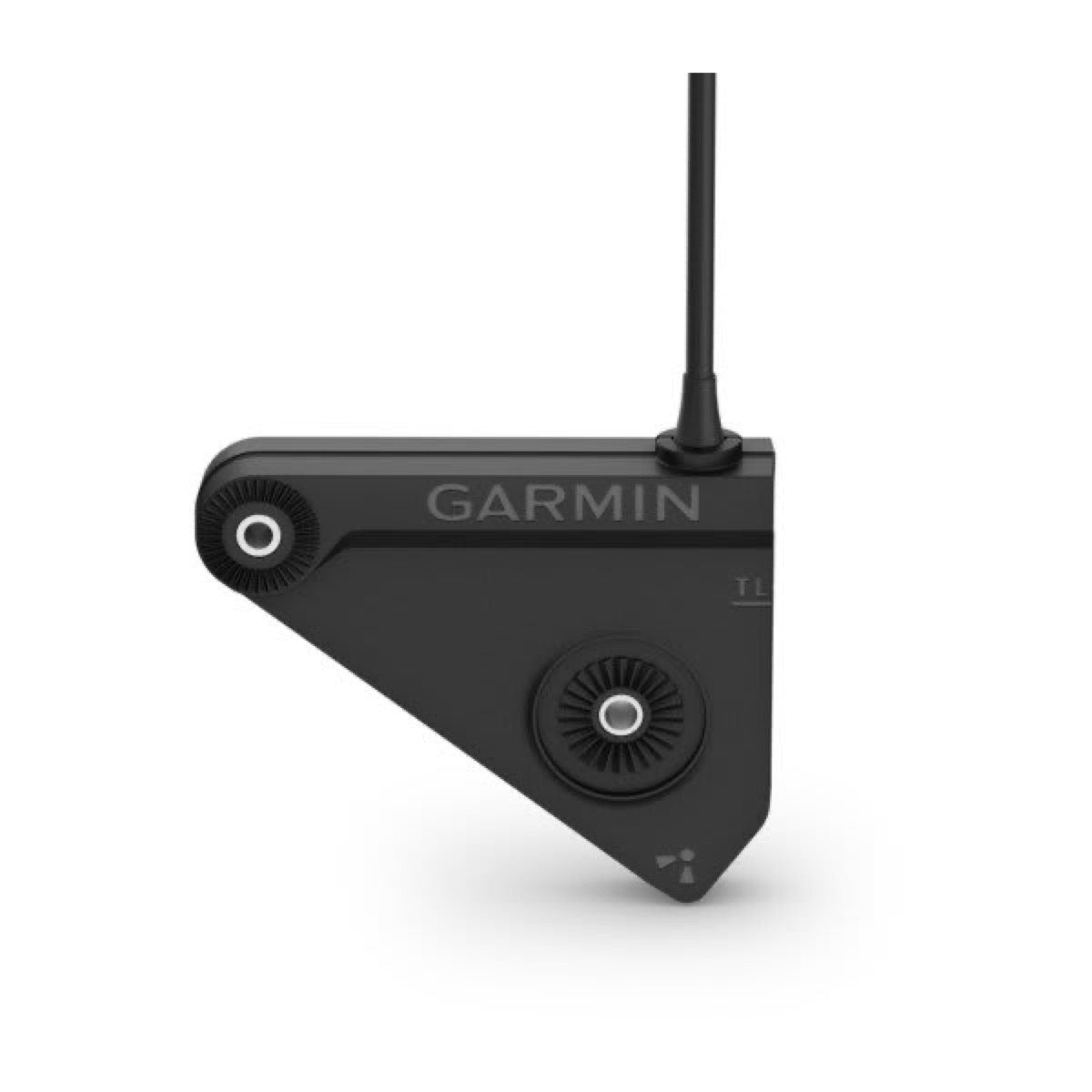

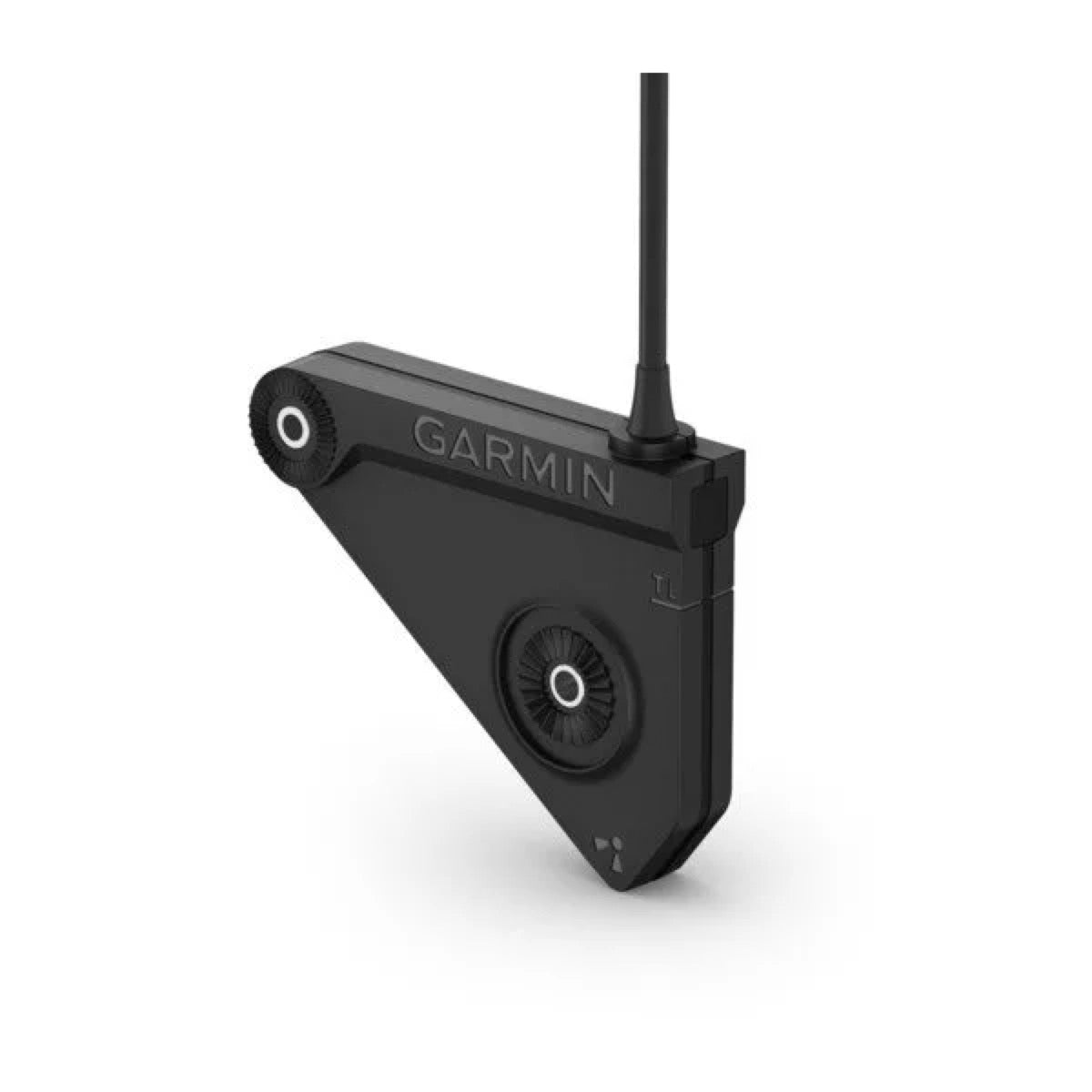

Βυθόμετρο Panoptix LiveScope LVS12

Το βυθόμετρο Panoptix LiveScope LVS12 έχει σχεδιαστεί για απευθείας σύνδεση με συμβατούς χαρτογραφικούς πλότερες της Garmin. Σε αντίθεση με άλλα βυθόμετρα LiveScope όπως τα LVS32 ή LVS34 που απαιτούν μια εξωτερική μαύρη μονάδα (GLS10), η LVS12 απλοποιεί την εγκατάσταση ενσωματώνοντας απευθείας στον χαρτογραφικό πλότερ σας.

Το βυθόμετρο Garmin Panoptix LiveScope LVS12 προσφέρει τις απεικονίσεις sonar LiveScope εμπρός και κάτω. Αυτές οι απεικονίσεις επιτρέπουν την απεικόνιση σε πραγματικό χρόνο αυτού που συμβαίνει κάτω από το νερό, μπροστά και απευθείας κάτω από τη βάρκα σας, κάτι που είναι ουσιαστικό για την ανίχνευση ψαριών και κατασκευών.

Για βέλτιστη απόδοση, πρέπει να ληφθούν υπόψη αρκετά σημεία κατά την εγκατάσταση του βυθόμετρου LVS12:

Να μην τοποθετείται το βυθόμετρο στην πορεία της έλικας.Σε κινητήρα εκτός σκάφους, να τοποθετείται στη πλευρά της καθόδου της έλικας (συνήθως στη δεξιά πλευρά).Να επιλέγεται θέση όπου δεν θα δέχεται κρούσεις κατά την κατάδυση, την έλξη ή την αποθήκευση.Να αποφεύγεται η τοποθέτηση πίσω από σανίδες, ενισχυτικά, συνδέσεις, εισόδους/εξόδους νερού, άλλα βυθόμετρα ή οτιδήποτε μπορεί να δημιουργήσει φυσαλίδες αέρα ή να προκαλέσει αναταράξεις στο νερό.Να τοποθετείται όσο το δυνατόν πιο κοντά στον κεντρικό άξονα του σκάφους.Σε σκάφη με διπλή κινητήρια εγκατάσταση, να τοποθετείται μεταξύ των κινητήρων, εφόσον είναι δυνατόν.

Για την εγκατάσταση του βυθόμετρου, συνήθως απαιτούνται τα ακόλουθα εργαλεία:

ΔράπανοΔιάτρητες κεφαλές 4 mm (5/32 ιντσών) και 3,2 mm (1/8 ιντσών)Χαρτοταινία Σταυροκατσάβιδο Phillips αριθμός 2Υδατοστεγές σφραγιστικό (π.χ. μόνωση θαλάσσης)Πριόνι κουρτινών 32 mm (1 1/4 ιντσών) (προαιρετικό)Σφιγκτήρες (προαιρετικοί)

Ναι, το βυθόμετρο Panoptix LiveScope LVS12 μπορεί να εγκατασταθεί με διάφορους τρόπους. Οι οδηγίες εγκατάστασης περιγράφουν λεπτομερώς τις διαδικασίες για τοποθέτηση στον ηλεκτρικό κινητήρα (στον άξονα ή απευθείας στον κινητήρα) καθώς και για τοποθέτηση στο πίσω μέρος του σκάφους. Είναι σημαντικό να ακολουθείτε τις συγκεκριμένες συστάσεις ανά τύπο εγκατάστασης για να εξασφαλίσετε βέλτιστη απόδοση.

Ναι, είναι επιβεβλημένη η ενημέρωση του λογισμικού του χαρτογραφικού πλότερ Garmin όταν εγκαθιστάτε το βυθόμετρο Panoptix LiveScope LVS12. Εάν ο χαρτογραφικός σας πλότερ διαθέτει τεχνολογία Wi-Fi, μπορείτε να πραγματοποιήσετε την ενημέρωση μέσω της εφαρμογής ActiveCaptain™ σε συμβατή συσκευή Android™ ή Apple. Εάν ο χαρτογραφικός σας πλότερ δεν διαθέτει Wi-Fi, η ενημέρωση γίνεται με κάρτα μνήμης και υπολογιστή Windows.

Οι διαστάσεις του βυθόμετρου Panoptix LiveScope LVS12 είναι οι ακόλουθες:

Μήκος: 113 mm (4,45 ίντσες)Ύψος: 92 mm (3,6 ίντσες)Πλάτος: 23 mm (0,9 ίντσες)

Πριν από τη βαθμονόμηση της πυξίδας, το βυθόμετρο πρέπει να εγκατασταθεί στον άξονα αρκετά μακριά από τον ηλεκτρικό κινητήρα ώστε να αποφεύγονται οι μαγνητικές παρεμβολές, και να είναι βυθισμένο στο νερό. Η βαθμονόμηση πρέπει να είναι ικανοποιητικής ποιότητας ώστε να ενεργοποιηθεί η εσωτερική πυξίδα. Για καλύτερα αποτελέσματα, συνιστάται η χρήση ενός αισθητήρα πορείας όπως το SteadyCast™. Η γενική διαδικασία έχει ως εξής:

Από μία προβολή sonar που ισχύει, επιλέξτε ΜΕΝΟΥ > Ρυθμίσεις Sonar > Εγκατάσταση. Εάν χρειαστεί, επιλέξτε Χρήση AHRS για να ενεργοποιήσετε τον αισθητήρα AHRS. Επιλέξτε Βαθμονόμηση πυξίδας. Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη, πραγματοποιώντας μία πλήρη περιστροφή του σκάφους 1,5 φορές κατά τη διάρκεια της βαθμονόμησης.

Το βυθόμετρο Panoptix LiveScope LVS12 διαφοροποιείται από άλλα βυθόμετρα LiveScope λόγω της δυνατότητας απευθείας σύνδεσής του με ορισμένα χαρτογραφικά πλότερ Garmin συμβατά, χωρίς να απαιτείται εξωτερική συσκευή (module sonar) όπως το GLS10. Αυτό απλοποιεί σημαντικά την εγκατάσταση και την καλωδίωση. Παρέχει τις προβολές LiveScope εμπρός και κάτω.

Το βυθόμετρο LiveScope LVS12 προσφέρει δύο κύριες οθόνες sonar:

Πρόσοψη LiveScope: Επιτρέπει την απεικόνιση σε πραγματικό χρόνο ψαριών και δομών μπροστά από τη βάρκα σας. Κάτω όψη LiveScope: Επιτρέπει την απεικόνιση σε πραγματικό χρόνο ψαριών και δομών απευθείας κάτω από τη βάρκα σας.

Για την εγκατάσταση του βυθομέτρου Garmin LVS12, συνήθως θα χρειαστείτε τα ακόλουθα εργαλεία:

ΔράπανοΤρυπάνια των 4 mm (5/32 ιντσών) και 3,2 mm (1/8 ιντσών)ΜασκόχαρτοΚαρυδάκι σταυροκατσάβιδο Αρ. 2Ναυτικό σφραγιστικόΡουφάν διαμέτρου 32 mm (1 1/4 ιντσών) (προαιρετικά)Σφιγκτήρες (προαιρετικά)

Κατά την εγκατάσταση σε ηλεκτρικό κινητήρα, είναι κρίσιμο να:

Ασφαλίσετε το καλώδιο του μεταλλάκτη κατά μήκος του άξονα ή σε άλλο ασφαλές σημείο για να αποφύγετε οποιαδήποτε ζημιά.

Προσανατολίσετε την βάση στήριξης του άξονα του ηλεκτρικού κινητήρα έτσι ώστε η στενή πλευρά της γωνίας να είναι προς τα πάνω.

Τοποθετήσετε την κεκλιμένη πλευρά του μεταλλάκτη προς το εμπρόσθιο τμήμα του ηλεκτρικού κινητήρα.

Δρομολογήσετε το καλώδιο έτσι ώστε να μην τσακίζεται όταν ο κινητήρας αναπτύσσεται ή αποθηκεύεται.

Ναι, η βυθομέτρου LVS12 μπορεί να εγκατασταθεί στο πίσω τμήμα του σκάφους χρησιμοποιώντας την παρεχόμενη βάση στήριξης. Είναι σημαντικό να ευθυγραμμίσετε τη γραμμή πάνω από τον μεταλλάκτη με το κάτω μέρος του πίσω τμήματος για σωστή ευθυγράμμιση κάτω από το νερό. Για σκάφη με βαθύ V σκάφος, μπορεί να προστεθεί μια βάση επέκτασης για να τοποθετηθεί η βυθομέτρου χαμηλότερα κάτω από τη γραμμή πλεύσης.

Ναι, είναι επιβεβλημένη η ενημέρωση του λογισμικού του χαρτογραφικού πλότερ Garmin μετά την εγκατάσταση του βυθομέτρου LVS12 για να διασφαλιστεί η συμβατότητα και η βέλτιστη απόδοση. Αν ο χαρτογραφικός πλότερ διαθέτει τεχνολογία Wi-Fi, η ενημέρωση μπορεί να πραγματοποιηθεί μέσω της εφαρμογής ActiveCaptain. Διαφορετικά, μπορεί να χρησιμοποιηθεί κάρτα μνήμης και υπολογιστής Windows.

Για να βαθμονομήσετε την πυξίδα του βυθομέτρου LVS12, ακολουθήστε τα παρακάτω βήματα:

Βεβαιωθείτε ότι το βυθόμετρο έχει εγκατασταθεί αρκετά μακριά από τον κινητήρα για να αποφύγετε τις μαγνητικές παρεμβολές και ότι είναι αναπτυγμένο μέσα στο νερό.

Από μία κατάλληλη οθόνη sonar, επιλέξτε ΜΕΝΟΥ > Ρύθμιση sonar > Εγκατάσταση.

Εάν χρειάζεται, επιλέξτε Χρήση AHRS για να ενεργοποιήσετε τον αισθητήρα AHRS.

Επιλέξτε Βαθμονόμηση πυξίδας.

Ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη, περιστρέφοντας το σκάφος σας 1,5 φορές κατά τη διάρκεια της βαθμονόμησης.

Για καλύτερα αποτελέσματα, συνιστάται η χρήση ενός εξωτερικού αισθητήρα πορείας, όπως ο αισθητήρας SteadyCast.

Οι φυσικές διαστάσεις του βυθομέτρου Panoptix LiveScope LVS12 είναι 113 mm (μήκος) x 92 mm (ύψος) x 23 mm (πλάτος), δηλαδή περίπου 4,45 x 3,6 x 0,9 ίντσες.

Για να διατηρήσετε τις επιδόσεις του βυθομέτρου σας LiveScope LVS12, είναι σημαντικό να το καθαρίζετε τακτικά. Οι θαλάσσιες ακαθαρσίες μπορούν να συσσωρευτούν γρήγορα και να μειώσουν την αποτελεσματικότητα της συσκευής. Για τον καθαρισμό του, χρησιμοποιήστε ένα μαλακό πανί και ένα ήπιο απορρυπαντικό, στη συνέχεια στεγνώστε το.

Όχι, το βυθόμετρο Panoptix LiveScope LVS12 έχει σχεδιαστεί για απευθείας σύνδεση με συμβατούς χαρτογραφικούς πλότερ Garmin. Δεν απαιτεί πρόσθετη εξωτερική μονάδα sonar (μαύρο κουτί) όπως το GLS10, γεγονός που απλοποιεί την εγκατάστασή του.
