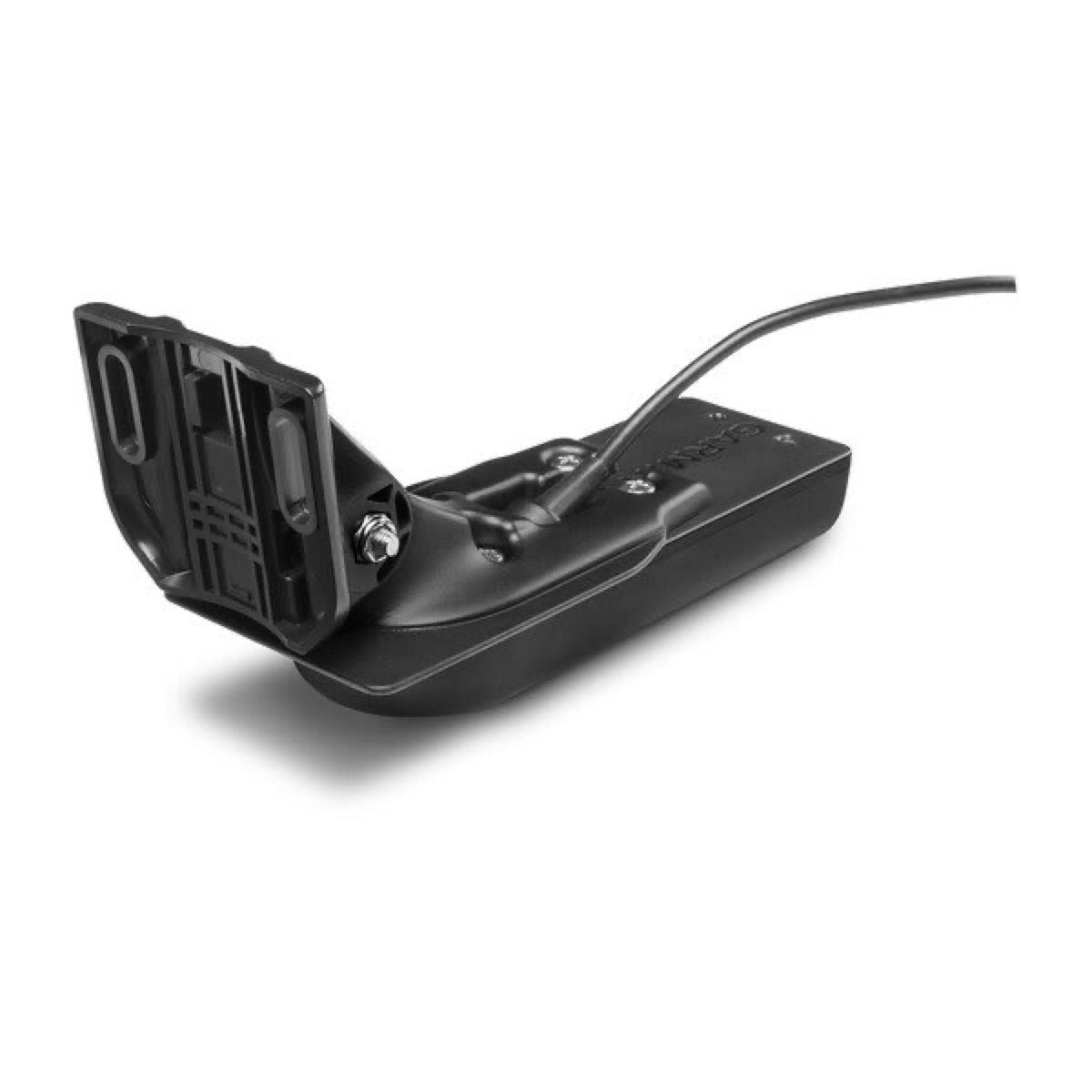

Βυθόμετρο GT54UHD-TM - πίσω πίνακας UHD ClearVü/SideVü

Το βυθόμετρο Garmin GT54UHD-TM είναι ένας ολοκληρωμένος μεταλλάκτης υπερυψηλής ευκρίνειας (UHD) που ενσωματώνει τις τεχνολογίες sonar CHIRP (συμβατικό), ClearVü και SideVü.

Το βυθόμετρο UHD ClearVü CHIRP αυτού του αισθητήρα χρησιμοποιεί συχνότητα 800 kHz, με εύρος από 760 έως 880 kHz.

Το βυθόμετρο UHD SideVü CHIRP αυτού του αισθητήρα χρησιμοποιεί συχνότητα 1200 kHz, με εύρος από 1020 έως 1230 kHz.

Το UHD SideVü προσφέρει πλευρική εμβέλεια 125 πόδια (συνολικά 250 πόδια) με μέγιστο βάθος 30 πόδια (περίπου 9 μέτρα).

Το παραδοσιακό CHIRP του βυθομέτρου GT54UHD-TM έχει ισχύ 350W και εύρος συχνοτήτων 150-240 kHz, επιτυγχάνοντας μέγιστο βάθος 800 πόδια (περίπου 244 μέτρα).

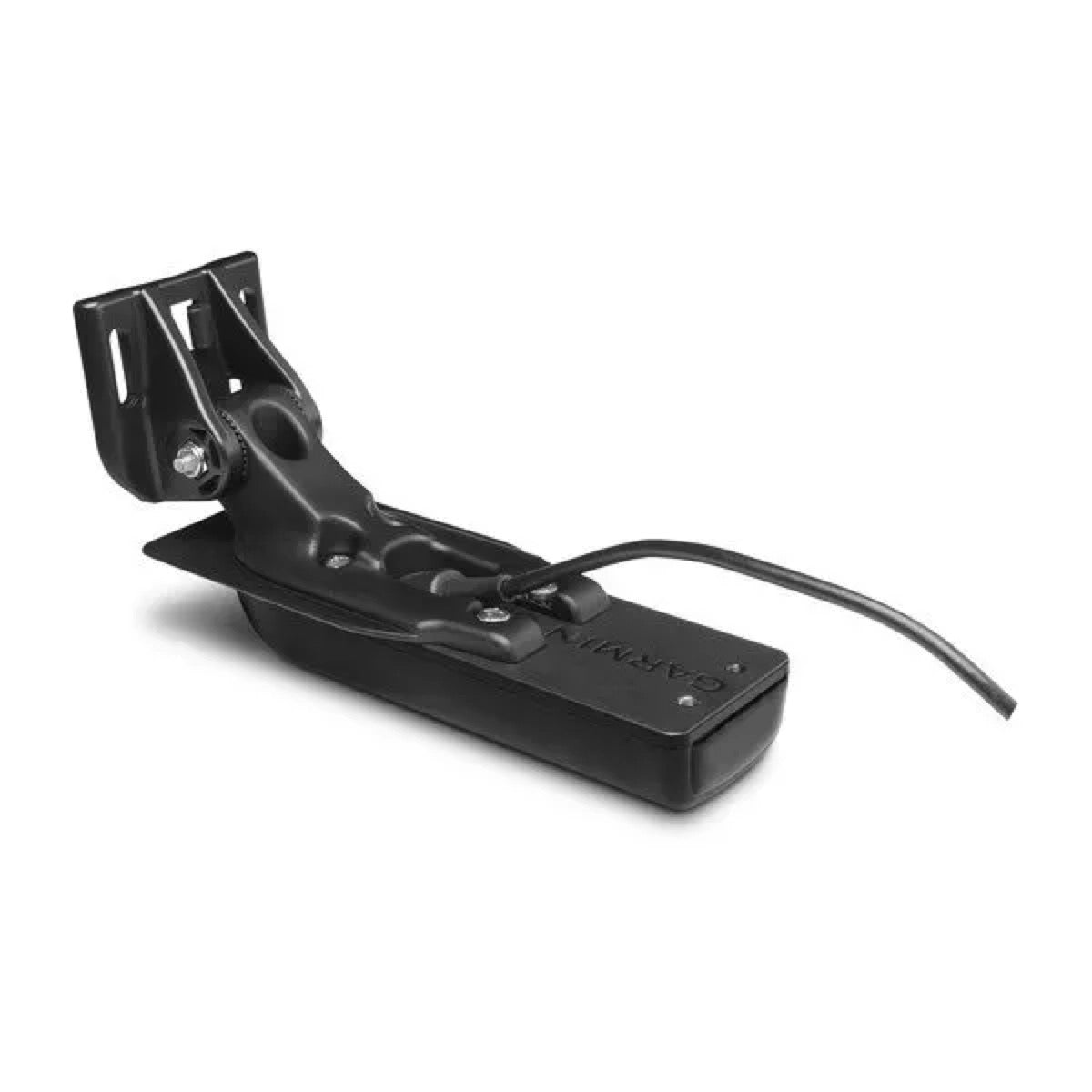

Το βυθόμετρο Garmin GT54UHD-TM έχει σχεδιαστεί για τοποθέτηση στο πίσω μέρος του σκάφους (transom mount) ή στον ηλεκτρικό κινητήρα (trolling motor mount).

Οι μεταλλάκτες τοποθέτησης στην πρύμνη, όπως το GT54UHD-TM, λειτουργούν με οποιοδήποτε υλικό κατασκευής γάστρας.

Όχι, το βυθόμετρο GT54UHD-TM δεν συνιστάται για ιστιοπλοϊκά λόγω υπερβολικής κλίσης, ούτε για σκάφη με κοίλες γάστρες. Για σκάφη με κοίλες γάστρες, συνιστάται η τοποθέτησή του στο χαμηλότερο σημείο πριν από την πρώτη κοιλότητα.

Αν η έλικα σας περιστρέφεται δεξιόστροφα, δημιουργώντας αναταράξεις στην αριστερή πλευρά (πλώρα), το βυθόμετρο πρέπει να τοποθετηθεί στη δεξιά πλευρά (πρύμνη). Αν η έλικα σας περιστρέφεται αριστερόστροφα, δημιουργώντας αναταράξεις στη δεξιά πλευρά (πρύμνη), το βυθόμετρο πρέπει να τοποθετηθεί στην αριστερή πλευρά (πλώρα).

Για την εγκατάσταση στο πίσω μέρος του πίνακα, θα χρειαστείτε:

Ένα κατσαβίδι σταυροειδές αριθ. 2Μία τρυπάνιΔιάτρητες κεφαλές 4 mm (5/32 in), 3,2 mm (1/8 in) και 25 mm (1 in)ΜασκόχαρτοΜαστίχα θαλάσσης

Όχι, είναι απαραίτητο να μην κόβετε τα καλώδια του μεταλλάκτη. Το κόψιμο των καλωδίων του μεταλλάκτη ακυρώνει την εγγύησή σας.

Ναι, εάν το σκάφος σας βρίσκεται συχνά στο νερό, συνιστάται η εφαρμογή αντιρρυπαντικής βαφής με βάση το νερό πάνω στο βυθόμετρο και στον εξοπλισμό στήριξης, ώστε να αποφευχθεί η ανάπτυξη θαλάσσιων οργανισμών. Δεν πρέπει να χρησιμοποιείτε ακετόνη ή προϊόντα με βάση την ακετόνη, καθώς αυτά καταστρέφουν το πλαστικό περίβλημα του βυθομέτρου.

Αν έχετε καλώδιο με 4 ακίδες, χρησιμοποιήστε τρυπάνι των 16 mm (5/8 in).Αν έχετε καλώδιο με 8 ή 12 ακίδες, χρησιμοποιήστε τρυπάνι των 25 mm (1 in).Βεβαιωθείτε ότι επιλέγετε τοποθεσία αρκετά πάνω από τη γραμμή βύθισης και εφαρμόστε στεγανοποιητικό υλικό ναυτικού τύπου.

Δοκιμάστε την εγκατάσταση σε ανοιχτή θάλασσα:

Βάλτε το σκάφος στο νερό και ανάψτε τον χαρτογραφικό πλότερ. Οδηγήστε το σκάφος σε χαμηλή ταχύτητα. Αν το βυθόμετρο λειτουργεί σωστά, αυξήστε σταδιακά την ταχύτητα παρατηρώντας τον χαρτογραφικό.

Αν το σήμα χάνεται ή υποβαθμίζεται, σημειώστε την ταχύτητα. Επιστρέψτε σε αυτή την ταχύτητα και πραγματοποιήστε ελαφρές στροφές προς τις δύο κατευθύνσεις. Αν το σήμα βελτιώνεται κατά την στροφή, ρυθμίστε την ηχοβολίδα ώστε να εκτείνεται 3 mm (1/8 ίντσα) πιο κάτω από την πρύμνη. Επαναλάβετε μέχρι να εξαλειφθεί η υποβάθμιση.

Αν το σήμα δεν βελτιώνεται, μετακινήστε την ηχοβολίδα σε άλλη θέση στην πρύμνη και επαναλάβετε τη δοκιμή. Ελέγξτε επίσης για διαρροές γύρω από τις οπές των βιδών κάτω από τη γραμμή της ίσαλης στάθμης.

Ναι, πρέπει να ενημερώσετε το λογισμικό του χαρτογραφικού πλότερ Garmin όταν εγκαθιστάτε αυτήν τη συσκευή, ώστε να διασφαλίσετε συμβατότητα και βέλτιστη απόδοση. Οι οδηγίες ενημέρωσης βρίσκονται στο εγχειρίδιο χρήσης του χαρτογραφικού σας πλότερ.

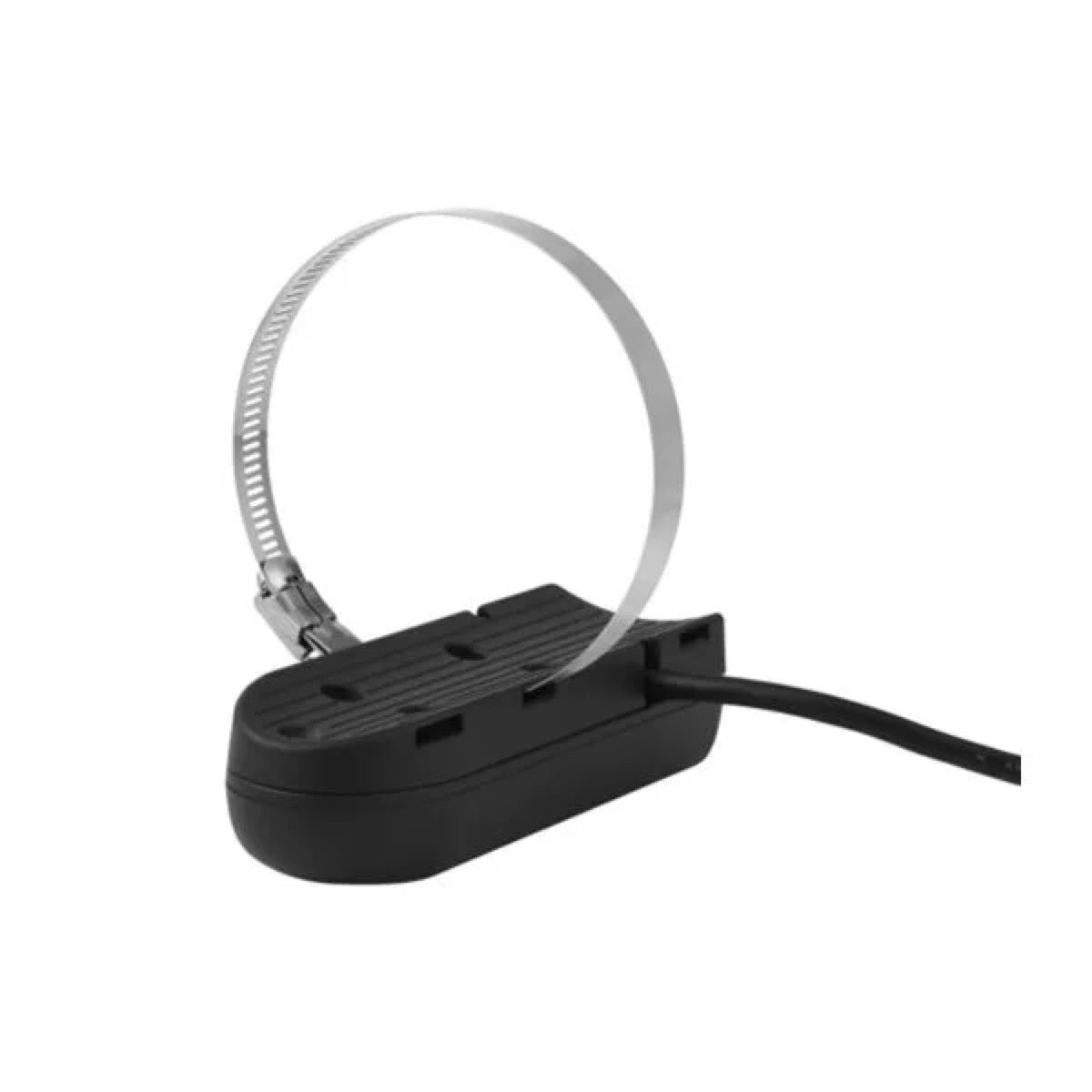

Ναι, η βυθόμετρο GT54UHD-TM έχει σχεδιαστεί για εγκατάσταση σε ηλεκτρικό κινητήρα. Θα πρέπει να χρησιμοποιήσετε τις ζώνες στερέωσης που παρέχονται για να την στερεώσετε στο σώμα του κινητήρα και να οδηγήσετε το καλώδιο έτσι ώστε να αποφύγετε το τσίμπημά του κατά την ανάπτυξη ή την αποθήκευση του κινητήρα.

Ναι, μπορείτε να χρησιμοποιήσετε πολλούς μεταλλάκτες, αλλά συνιστάται να τους τοποθετείτε τουλάχιστον 60 εκατοστά (24 ίντσες) μεταξύ τους για να αποφύγετε παρεμβολές. Αν οι μεταλλάκτες έχουν την ίδια συχνότητα, θα παρεμβάλλονται εάν χρησιμοποιηθούν ταυτόχρονα. Μεταλλάκτες διαφορετικών συχνοτήτων μπορούν να χρησιμοποιηθούν ταυτόχρονα χωρίς πρόβλημα.
