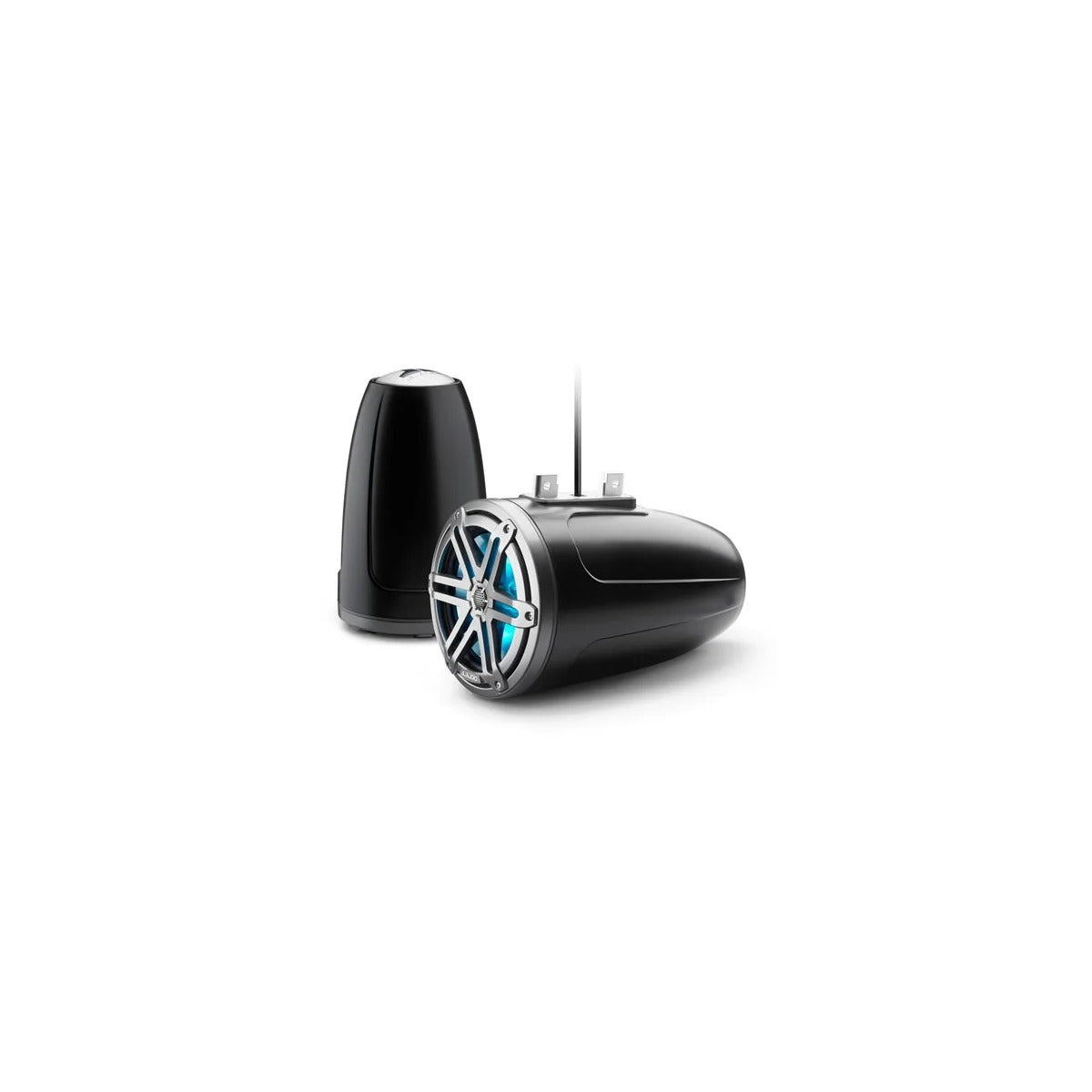

Haut-parleurs de tour marins M3-770ETXv3-Gw-S-Gw-i

Πρόκειται για ηχείο πλοίου τύπου "coaxial" δύο δρόμων. Είναι σχεδιασμένα ειδικά για σκληρές θαλάσσιες συνθήκες και τοποθετούνται μέσα σε σφραγισμένα κουτιά με λευκό πλέγμα αθλητικού στιλ.

Οι φυσικές διαστάσεις είναι οι ακόλουθες:

Διάμετρος περιβλήματος: 196 mm (7,70 ίντσες)Βάθος περιβλήματος (έκδοση Sport): 323 mm (12,69 ίντσες)Ύψος συμπεριλαμβανομένου του δέκτη στερέωσης: 222 mm (8,74 ίντσες)Μετατόπιση μεταξύ δέκτη στερέωσης και περιβλήματος: 26 mm (1,04 ίντσα)

Η ονομαστική εμπέδηση του συστήματος για τους ηχεία M3-770ETXv3 είναι 4 Ωμ (4Ω).

Η απόκριση συχνότητας του συστήματος είναι από 45 Hz έως 25 KHz, με ανοχή ± 3 dB.

Η συνεχής ισχύς RMS ανά κανάλι που υποστηρίζεται από το μοντέλο M3-770ETXv3 είναι 70 Watt.

Ναι, αυτά τα μοντέλα διαθέτουν ενσωματωμένα φωτιστικά LED RGB πολλαπλών χρωμάτων, σχεδιασμένα για να παράγουν έντονο φωτισμό έμφασης.

Όχι, οι LED είναι μόνιμα στερεωμένες στους ηχείες. Οποιαδήποτε προσπάθεια απομάκρυνσής τους μπορεί να προκαλέσει ζημιά στο προϊόν.

Η απόδοση του συστήματος για τους ηχεία M3-770ETXv3 είναι 90,5 dB στα 1 Watt / 1 μέτρο.

Η εγκατάσταση αυτού του προϊόντος απαιτεί τη χρήση ειδικών στηριγμάτων στερέωσης JL Audio® (πωλούνται ξεχωριστά). Είναι υποχρεωτική η αυστηρή τήρηση των οδηγιών εγκατάστασης που συνοδεύουν αυτά τα στηρίγματα.

Ναι, συνιστάται ιδιαίτερα η εγκατάσταση των συστημάτων ηχείων σας εντός κουτιού εγκατάστασης από έναν εγκεκριμένο συνεργάτη της JL Audio. Οι επαγγελματίες εγκατάστασης διαθέτουν τα απαραίτητα εργαλεία και την εμπειρία για να εγκαταστήσουν σωστά αυτό το προϊόν.

Απαιτούνται συνδέσεις καλωδίωσης σε κάθε θέση ηχείου για τη λειτουργία LED. Το δέμα καλωδίωσης LED περιλαμβάνει ένα κίτρινο σύρμα για το θετικό (+12V) και κόκκινα, πράσινα και μπλε σύρματα για τα αρνητικά (–) των αντίστοιχων χρωμάτων RGB. Μπορείτε να χρησιμοποιήσετε έναν ελεγκτή φωτισμού RGB (πωλείται ξεχωριστά) ή να συνδέσετε απευθείας τα σύρματα για να επιτύχετε διαφορετικά χρώματα.

Ο φωτισμός LED απαιτεί τάση τροφοδοσίας 10 έως 14,4V DC. Είναι υποχρεωτική η εγκατάσταση μιας γρήγορης ασφάλειας σε σειρά στο τέλος της καλωδίωσης τροφοδοσίας LED κίτρινο (+12V) κάθε ηχείου.

Συνιστάται η χρήση μιας γρήγορης ασφάλειας γραμμής για τη σύνδεση της τροφοδοσίας LED κίτρινου (+12V) κάθε ηχείου. Η συνιστώμενη τιμή ασφάλειας για το μοντέλο M3-770ETXv3 είναι 150 mA.

Συνιστούμε ελάχιστη διάμετρο καλωδίου 16 AWG για κάθε κύκλωμα σύνδεσης LED του ηχείου.

Όχι, δεν συνιστάται η σύνδεση των φωτιστικών LED των ηχείων στα κυκλώματα πλοήγησης του σκάφους.

Η κατανάλωση ρεύματος των LED στα 12V DC για το μοντέλο M3-770ETXv3 είναι 108 mA.

Ο ρυθμιζόμενος έλεγχος του φωτισμού RGB μπορεί να επιτευχθεί με χρήση ενός ελεγκτή φωτισμού RGB (που πωλείται ξεχωριστά). Συνιστάται ο ελεγκτής φωτισμού θαλάσσης JL Audio MLC-RW. Είναι επίσης δυνατή η απευθείας καλωδίωση των επιμέρους καλωδίων ή ενός συνδυασμού τους για τη δημιουργία έως επτά διαφορετικών συνδυασμών χρωμάτων LED.

Η συνιστώμενη ισχύς RMS ανά κανάλι για τους ηχεία M3-770ETXv3 είναι από 20 έως 140 Watt.

Όχι, δεν πρέπει να συνδέετε τα ηχεία σε συστήματα ηλεκτρικού ρεύματος των 24V. Το εύρος τάσης των LED είναι από 10 έως 14,4V DC.

Τα ηχεία αυτά διαθέτουν ενσωματωμένα πολύχρωμα LED RGB, σχεδιασμένα για να παράγουν έντονο φωτισμό περιβάλλοντος. Τα LED είναι μόνιμα στερεωμένα και δεν πρέπει να αφαιρούνται.

Τροφοδοσία LED: Ένας κίτρινος αγωγός προορίζεται για την θετική τροφοδοσία (+12V) των LED. Είναι υποχρεωτική η τοποθέτηση ασφάλειας γρήγορης απόκρισης σε σειρά στο τέλος αυτού του αγωγού, προς την πλευρά της πηγής τροφοδοσίας. Για το μοντέλο M3-770ETXv3, η κατανάλωση ρεύματος των LED ανέρχεται σε 108 mA υπό 12V DC, ενώ η συνιστώμενη τιμή ασφάλειας είναι 150 mA. Η περιοχή τάσης λειτουργίας των LED κυμαίνεται από 10 έως 14,4V DC.

Σύνδεση αρνητικών αγωγών LED: Οι κόκκινοι, πράσινοι και μπλε αγωγοί χρησιμοποιούνται για τις αρνητικές συνδέσεις των LED RGB.

Συνιστώμενη καλωδίωση: Συνιστάται η χρήση αγωγού ελάχιστης διατομής 16 AWG για τα κυκλώματα σύνδεσης των LED. Μην συνδέετε τα LED σε ηλεκτρικά συστήματα 24V ούτε στα κυκλώματα φωτισμού ναυσιπλοΐας του σκάφους.

Έλεγχος χρωμάτων: Υπάρχουν δύο κύριες μέθοδοι ελέγχου των χρωμάτων των LED:

Με ελεγκτή φωτισμού RGB (που πωλείται ξεχωριστά): Για ελεγχόμενο φωτισμό και εκτεταμένες επιλογές χρωμάτων, συνιστάται η χρήση ελεγκτή φωτισμού RGB (π.χ. ο ελεγκτής φωτισμού JL Audio MLC-RW). Βεβαιωθείτε ότι η συνολική ζήτηση ρεύματος όλων των κυκλωμάτων LED δεν υπερβαίνει την ικανότητα εξόδου του ελεγκτή.

Απευθείας καλωδίωση: Μπορείτε να συνδέσετε απευθείας μεμονωμένους αγωγούς ή συνδυασμούς αγωγών για έως και επτά σταθερές συστοιχίες χρωμάτων LED (Κόκκινο, Πράσινο, Μπλε, Κίτρινο (Κόκκινο και Πράσινο), Ροζ (Κόκκινο και Μπλε), Γαλάζιο (Πράσινο και Μπλε), Λευκό (Κόκκινο, Πράσινο και Μπλε)). Για να το επιτύχετε αυτό, συνδυάστε τους αρνητικούς αγωγούς των επιθυμητών χρωμάτων και συνδέστε τους στη μάζα ή στο αρνητικό πόλο της μπαταρίας. Όλοι οι κίτρινοι αγωγοί (+12V) πρέπει να συνδέονται μεταξύ τους (παράλληλα) σε μία κοινή τροφοδοσία +12V υπό τάση.
