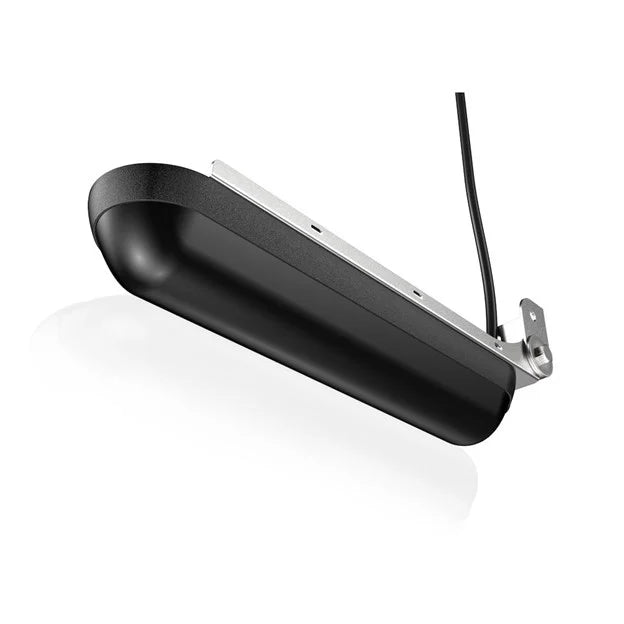

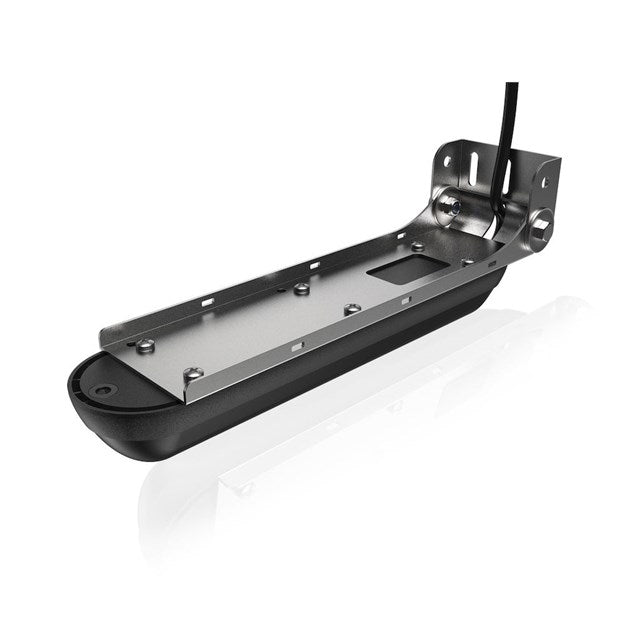

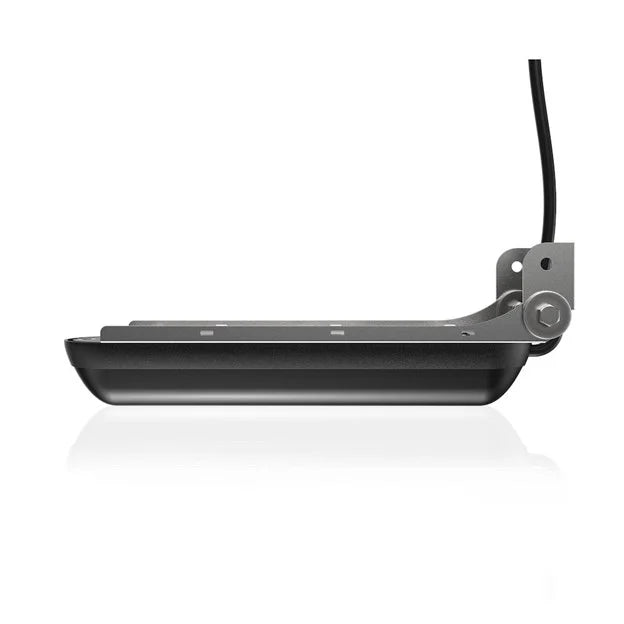

Βυθόμετρο ActiveImaging™ 3-σε-1 με καλώδιο 7,6 μ (25 πόδια)

Είναι ένα βυθόμετρο υποβρύχιας απεικόνισης σχεδιασμένο για ψάρεμα. Συνδυάζει το παραδοσιακό CHIRP, το SideScan και το DownScan Imaging, καθώς και έναν αισθητήρα θερμοκρασίας, όλα σε μία μονάδα για απλούστερη εγκατάσταση.

Το βυθόμετρο Navico ActiveImaging™ 3-IN-1 συνδυάζει τις τεχνολογίες CHIRP (συμβατικό), SideScan και DownScan Imaging. Περιλαμβάνει επίσης έναν αισθητήρα θερμοκρασίας για τη μέτρηση του βάθους και της θερμοκρασίας του νερού.

Η τεχνολογία Active Imaging™ βελτιστοποιεί την κατεύθυνση των δεσμών πλευρικής σάρωσης (SideScan) για να αυξήσει την ευκρίνεια και την εμβέλεια της απεικόνισης. Επιτρέπει τον εντοπισμό υποθαλάσσιων δομών όπως βραχώδεις συστάδες, λιβάδια φυκιών και υψομετρικές διαφορές σε μεγαλύτερες αποστάσεις, παρέχοντας πιο λεπτομερή στοιχεία σε μεγαλύτερη περιοχή.

Αυτή η συσκευή λειτουργεί στις συχνότητες CHIRP μεσαίας/υψηλής συχνότητας (83/200 kHz) για το παραδοσιακό CHIRP, καθώς και σε συγκεκριμένες συχνότητες για το SideScan και το DownScan Imaging, ώστε να βελτιστοποιείται η απεικόνιση.

Ναι, το βυθόμετρο Navico ActiveImaging™ 3-IN-1 διαθέτει αισθητήρα που παρέχει δεδομένα βάθους και θερμοκρασίας του νερού.

Το βάρος του βυθομέτρου ActiveImaging™ 3-IN-1 χωρίς το καλώδιό του είναι 0,37 kg (0,81 lbs).

Το βυθόμετρο κατασκευάζεται από πολυμερές. Επιλέχθηκε αυτό το υλικό επειδή αντιδρά στα ηχητικά κύματα παρόμοια με το νερό, συμβάλλοντας έτσι στη διαύγεια των υποβρύχιων εικόνων.

Το βυθόμετρο χρησιμοποιεί ξεχωριστά στοιχεία sonar για την εκπομπή και λήψη του SideScan. Αυτή η σχεδίαση αυξάνει την ταχύτητα των παλμών (ping) και την ευκρίνεια της εικόνας, ενώ παράλληλα βελτιώνει την πλευρική εμβέλεια σε σχέση με παλαιότερους τύπους βυθομέτρων απεικόνισης.

Αυτό το βυθόμετρο είναι συμβατό με τις πολυλειτουργικές οθόνες Lowrance HDS LIVE, HDS Carbon, Elite Ti2, καθώς και τις σειρές Simrad NSS evo3 και GO.

Το βυθόμετρο Navico ActiveImaging™ 3-IN-1 διαθέτει σύνδεσμο 9 ακίδων, εξασφαλίζοντας αξιόπιστη σύνδεση με συμβατά συστήματα.

Το βυθόμετρο παρέχεται με καλώδιο μήκους 7,6 μέτρων (25 πόδια).

Η ιδανική θέση τοποθέτησης του βυθομέτρου είναι σε μια περιοχή όπου η ροή του νερού είναι χωρίς διαταραχές, ώστε να βελτιστοποιηθεί η ποιότητα του σήματος του sonar.

Ναι, δεν συνιστάται η τοποθέτηση του βυθομέτρου πέρα από τη γραμμή της ισάλου του σκάφους, καθώς αυτό θα μπορούσε να διαταράξει τη ροή του νερού και να επηρεάσει τις επιδόσεις του βυθομέτρου.

Για την εγκατάσταση, οι συνιστώμενες διάμετροι οπών οδηγίας για βίδες διαμέτρου 10 είναι:

Για μαλακά υλικά (π.χ. κόντρα πλακέ): Ø 3,7-4,0 mm (5/32"). Για σκληρά υλικά (π.χ. fiberglass, ακρυλικό, σκληρό ξύλο): Ø 4,1-4,7 mm (3/16").

Συνιστάται η χρήση υψηλής ποιότητας θαλάσσιου στεγανοποιητικού/προσκόλλησης, κατάλληλου για χρήση πάνω ή κάτω από τη γραμμή βύθισης, στις οπές οδηγών για να εξασφαλιστεί η τέλεια στεγανοποίηση.

Ναι, η τοποθέτηση μέσω της γάστρας (shoot-thru-hull) αποτελεί μία επιλογή εγκατάστασης για αυτή τη βυθόμετρο, προσφέροντας προστασία από ζημιές και μία διακριτική εγκατάσταση.

Όχι, οι μετατροπείς τύπου through-hull δεν μπορούν να εγκατασταθούν μέσα από ξύλινα σκάφη. Αυτή η μέθοδος προορίζεται γενικά για σκάφη από ινοπλάστ ή σύνθετα υλικά.

Η ένδειξη «3-IN-1» υποδεικνύει ότι το βυθόμετρο συνδυάζει τρεις βασικές τεχνολογίες απεικόνισης σε μία μόνο μονάδα: το παραδοσιακό CHIRP, το SideScan και το DownScan Imaging. Αυτό παρέχει μια πλήρη και λεπτομερή εικόνα του υποθαλάσσιου κόσμου.

Το βυθόμετρο Navico ActiveImaging™ 3-IN-1 έχει σχεδιαστεί για να είναι συμβατό με πολλές σειρές πολυλειτουργικών οθονών, εξασφαλίζοντας ομαλή ενσωμάτωση στο σύστημα πλοήγησής σας. Είναι συμβατό με:

Πολυλειτουργικές οθόνες Lowrance HDS LIVEΠολυλειτουργικές οθόνες Lowrance HDS CarbonΠολυλειτουργικές οθόνες Lowrance Elite Ti2Σειρές Simrad NSS evo3Σειρές Simrad GO

Για να εξασφαλίσετε βέλτιστη απόδοση του βυθομέτρου ActiveImaging™ 3-IN-1, είναι απαραίτητο να ακολουθήσετε τις ακόλουθες οδηγίες εγκατάστασης:

Ιδανική θέση τοποθέτησης: Το βυθόμετρο πρέπει να εγκαθίσταται σε περιοχή όπου η ροή του νερού είναι αδιάκοπη.Θέση προς αποφυγή: Απαγορεύεται η τοποθέτηση του βυθομέτρου πέρα από τη γραμμή βύθισης του σκάφους σας.Επιλογές τοποθέτησης: Το βυθόμετρο μπορεί να εγκατασταθεί με διάφορους τρόπους, συμπεριλαμβανομένης της τοποθέτησης στο πίσω πλαίσιο, σε ηλεκτρικό κινητήρα εμπρός, ή μέσω σάρωσης μέσα από το κύτος.Χωροκατακτητικές οπές για βίδες διαμέτρου 10:

Για υλικά εύκαμπτα (π.χ. κόντρα πλακέ): χρησιμοποιήστε τρυπάνι Ø 3,7-4,0 mm (5/32").Για υλικά σκληρά (π.χ. fiberglass, ακρυλικό, σκληρό ξύλο): χρησιμοποιήστε τρυπάνι Ø 4,1-4,7 mm (3/16").Σφράγιση: Εφαρμόστε ειδικό στεγανοποιητικό/κολλητικό υλικό υψηλής ποιότητας για χρήση πάνω ή κάτω από τη γραμμή βύθισης, στις οπές τοποθέτησης για πλήρη στεγανοποίηση.Σημαντική σημείωση για τοποθέτηση μέσω σάρωσης μέσα από το κύτος: Τα βυθόμετρα σάρωσης μέσω κύτους δεν μπορούν να χρησιμοποιηθούν σε ξύλινα κύτη.
