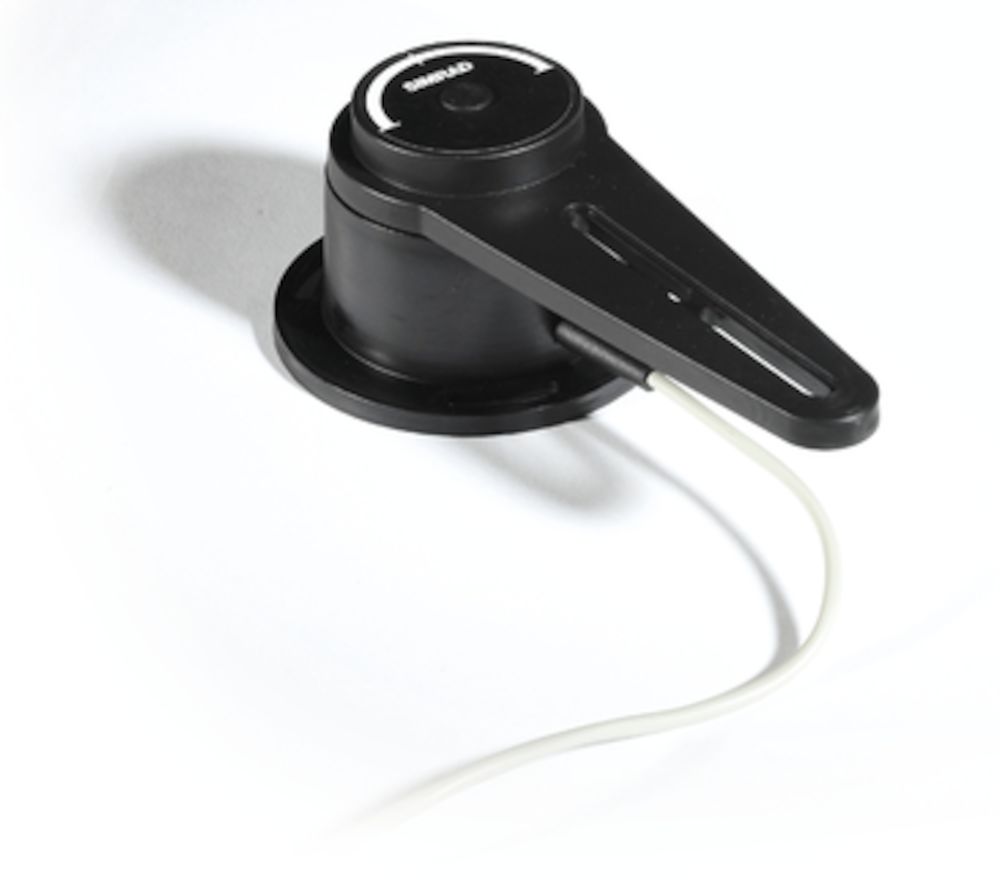

RF25N Αισθητήρας γωνίας πηδαλίου - NMEA 2000 - καλώδιο 5.5m
RF25N Αισθητήρας γωνίας πηδαλίου - NMEA 2000 - καλώδιο 5.5m
En stock
Caractéristiques techniques
Caractéristiques techniques
| Consommation électrique maximale | 0.4 |
| Consommation électrique typique | 0.4 |
| Équivalence de charge NMEA 2000 (LEN) | 1 |
| Tension fonctionnement | 8-16 |
| Température de fonctionnement | -25 έως +55 |
| Calibre de fusible recommandé | 3 |
| Largeur du produit | Δ/Υ |
| Hauteur du produit | Δ/Υ |
| Profondeur du produit | N/A |
| Indice IP | IP67 |
| Compatibilité bus | NMEA 2000 |
| Réseau filaire | NMEA 2000 |
| Type de montage | Οριζόντια ή κάθετα |
| Certifications | CE,IEC 60945 |
| Support double safran | Non |
| Ports NMEA 0183 | 0 |
| Température de stockage | -25 à +55 °C |
| Configuration navigateur | Non |
| Support correction de mouvement | Non |
| Sortie d'alarme | Non |
| Taux MAJ | 10 |
| Accuracy Condition | Εντός εύρους ±5° |
| Conformité ACMA | Ναι |
| Alternative Products | Garmin GRF 10, Raymarine Rudder Reference Transducer |
| Résolution angulaire | 0.1 |
| Précision angulaire | ±0.25° (εντός εύρους ±5°) |
| Anz Compliance Level | 2 |
| Australian Supplier Code | N2584 |
| Australian Supplier Details | Navico Australia Pty Ltd, Unit 5/12 Mars Road, Lane Cove NSW 2066, Australia |
| Autopilot Integration | Ναι |
| Matériau du corps | Arnite T06 200 PBT |
| Marque | Navico |
| Câble inclus | Ναι |
| Longueur de câble | 5.5 |
| Cable Length Ft | 18 |
| Ce marking | Ναι |
| Distance de sécurité du compas | 100 |
| Compass Safe Distance Ft | 3.1 |
| Écosystème de compatibilité | Navico |
| Marques compatibles | Simrad, B&G, Lowrance |
| Type de connecteur | NMEA 2000 Micro-C |
| Pays d'origine | Νορβηγία |
| Data Integration Method | Απευθείας NMEA 2000 |
| Emc directive | 2014/30/EU |
| Normes de conformité EMC | EN 60945: 2002 |
| Laboratoire de test EMC | EMC Technologies |
| Numéro de rapport de test EMC | 120622.1 |
| Étanchéité environnementale | IP56 |
| Eu Authorized Representative | Navico Norway |
| Eu Declaration Date | 2020-11-19 |
| Eu Declaration Signer | Sondre Knudsen, RCE Manager |
| Eu Representative Address | Navico Norway, Nyaaskaiveien 2, NO-4374 Egersund, Norway |
| Fréquence d'acquisition (Hz) | 10.0 |
| Code douanier (HS) | 8543709099 |
| Complexité d'installation | Χαμηλή |
| Environnement d'installation spécifique | Σφήνα / Πείρος πηδαλίου |
| Latency Performance | Χαμηλή |
| Linéarité | Δ/Υ |
| Conçu pour l'environnement marin | Ναι |
| Plage de mesure | ±120 |
| Measurement Repeatability | ±0.1 |
| Mechanical Rotation Total | 240 |
| Network Power Supply | Ναι |
| Nmea2000 Certified | Ναι |
| Nmea2000 Current Draw | 33 |
| PGN NMEA 2000 transmis | 127245 |
| Nombre de ports NMEA 2000 | 1 |
| Operating Temperature Fahrenheit | -13 to +130 |
| Temperature maximale de fonctionnement | 55 |
| Température min | -25 |
| Operating Voltage Max | 16 |
| Operating Voltage Min | 8 |
| Contenu du pack | Αισθητήρας RF25N, καλώδιο NMEA 2000 (5.5m), σύνδεσμος μετάδοσης |
| Plage de mesure | ±120 ° |
| Plug & Play | Ναι |
| Méthode d'alimentation | Μέσω του δικτύου NMEA 2000 |
| Catégorie de produit niveau 1 | Ηλεκτρονικά πλοήγησης |
| Catégorie de produit niveau 2 | Αισθητήρες |
| Catégorie de produit niveau 3 | Γωνία πηδαλίου |
| Type de produit | Αισθητήρας γωνίας πηδαλίου |
| Date de la déclaration RCM | 2012-12-20 |
| Signataire de la déclaration RCM | Michael Voll |
| Rudder Angle Max | 120 |
| Compatibilité capteur | Αυτόματοι πιλότοι και οθόνες NMEA 2000 |
| Type de sortie capteur | NMEA 2000 (PGN 127245) |
| Type de capteur | Ποτενσιόμετρο περιστροφικό |
| Signal de sortie | NMEA 2000 |
| Steering Responsiveness Improvement | Ναι |
| System Precision Impact | Ομαλή διατήρηση πορείας |
| Transmitter Link Included | Ναι |
| Type de capteur | Angle de barre |
| Uom Name | Μονάδα |
| Usage pilote | Cap |
| Période de garantie | 2 |
| Poids | 0.5 |
Description détaillée
Description détaillée
Ο αισθητήρας γωνίας πηδαλίου RF25N της Navico είναι ένα ουσιαστικό εξάρτημα για τη βελτιστοποίηση της απόδοσης των αυτόματων πιλότων Simrad και B&G. Σχεδιασμένος για να παρέχει απόλυτα αξιόπιστα δεδομένα θέσης πηδαλίου, επιτρέπει στον υπολογιστή του σκάφους να προσαρμόζει τις ενέργειές του με μέγιστη ανταπόκριση. Σε αντίθεση με ανταγωνιστικές λύσεις όπως το Garmin GRF 10, αυτό το μοντέλο ενσωματώνεται εγγενώς στο οικοσύστημα Navico μέσω άμεσης σύνδεσης NMEA 2000, μειώνοντας έτσι την καθυστέρηση επεξεργασίας και την κατανάλωση ενέργειας του ενεργοποιητή.
Χειρουργική ακρίβεια και επαναληψιμότητα
Το RF25N διακρίνεται από τρομερή ακρίβεια ±0.25° (σε εύρος ±5°) και εξαιρετική επαναληψιμότητα ±0.1°. Ικανό να μετρά γωνία πηδαλίου έως ±120 μοίρες, μεταδίδει αυτά τα δεδομένα μέσω του σήματος NMEA 2000 (PGN 127245). Αυτή η υψηλή πιστότητα πληροφοριών είναι κρίσιμη για προηγμένους αλγορίθμους διεύθυνσης, εξασφαλίζοντας πολύ ομαλή διατήρηση πορείας και ελαχιστοποιώντας τις περιττές κινήσεις του πηδαλίου.
Εγκατάσταση NMEA 2000 και ναυτική ανθεκτικότητα
Η εγκατάσταση απλοποιείται σημαντικά χάρη στο παρεχόμενο καλώδιο 5,5 μέτρων, το οποίο διασφαλίζει τόσο την τροφοδοσία (8-16V) όσο και τη μετάδοση δεδομένων στο δίκτυο. Με εξαιρετικά χαμηλή κατανάλωση 0,4W (LEN 1), αυτός ο αισθητήρας διατηρεί την ενεργειακή ισορροπία του σκάφους. Κατασκευασμένο από θερμοπλαστικό Arnite T06 200 PBT και με στεγανότητα IP56, το RF25N είναι κατασκευασμένο για να αντέχει σε υγρά περιβάλλοντα των μηχανοστασίων, αντέχοντας σε θερμοκρασίες από -25 έως +55 °C. Μπορεί να τοποθετηθεί οριζόντια ή κάθετα ανάλογα με τη διαμόρφωση του άξονα του πηδαλίου σας.
