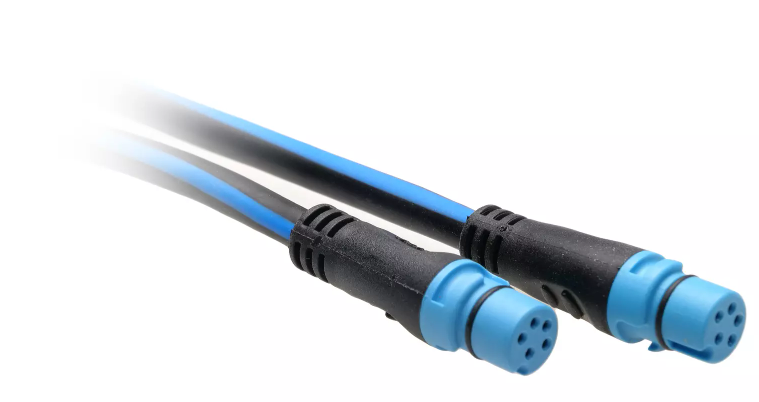

Καλώδιο πλάτης SeaTalk NG 5 M

Ce câble constitue la colonne vertébrale (backbone) de votre réseau SeaTalk NG. Il distribue l'alimentation électrique et transmet les données entre tous les appareils connectés, comme les écrans multifonctions, les pilotes automatiques ou les capteurs.

Le câble dorsale constitue la ligne principale du réseau et possède des connecteurs bleus. Le câble de dérivation, doté de connecteurs blancs, sert uniquement à relier un instrument spécifique à cette ligne principale.

Non, vous ne pouvez pas brancher un appareil directement sur un câble dorsale. Vous devez utiliser un connecteur en T sur la dorsale, puis relier votre écran à l'aide d'un câble de dérivation (spur).

Oui, le protocole utilisé par le SeaTalk NG est identique au NMEA 2000. Cependant, les connecteurs Raymarine étant spécifiques, vous aurez besoin d'un câble adaptateur (DeviceNet vers SeaTalk NG) pour y intégrer des équipements d'autres marques.

Ce câble est équipé de deux connecteurs mâles à ses extrémités pour se connecter aux connecteurs femelles des tés ou des blocs de jonction du réseau SeaTalk NG.

Oui, pour que le réseau fonctionne correctement, chaque extrémité de la ligne dorsale complète (dont ce câble fait partie) doit être fermée par une résistance de terminaison (référence A06031).

Non, il est fortement déconseillé de couper ou de modifier ce câble. Une telle modification détruirait son étanchéité, son blindage contre les interférences et empêcherait une connexion fiable avec les connecteurs SeaTalk NG.

Oui, vous pouvez prolonger votre réseau en reliant deux câbles dorsales. Pour cela, vous devez utiliser un connecteur en T ou un bloc de connexion SeaTalk NG entre les deux câbles.

Oui. Les connecteurs SeaTalk NG sont conçus avec un système de verrouillage à joint torique qui assure une connexion étanche (indice IPx6) et sécurisée, adaptée aux environnements marins.

Ce câble transporte l'alimentation, mais ne la crée pas. Vous devez connecter un câble d'alimentation SeaTalk NG dédié sur l'un des connecteurs en T de votre réseau dorsale, idéalement au centre de l'installation pour équilibrer la charge.

Une longueur de 5 mètres est généralement idéale pour relier des zones comme la console et la table à cartes. Pour un passage dans un mât (pour un anémomètre par exemple), il faudra souvent opter pour un câble dorsale plus long (comme le 9m) ou combiner plusieurs câbles.

Raymarine utilise un code couleur pour simplifier l'installation. Le bleu indique qu'il s'agit d'un composant de la ligne dorsale (backbone). Cela évite toute confusion avec les câbles de dérivation (blancs) ou d'alimentation (rouges).

Non, ce câble est spécifiquement conçu pour le réseau SeaTalk NG (Next Generation). Pour connecter d'anciens appareils SeaTalk 1, vous aurez besoin d'un convertisseur SeaTalk 1 vers SeaTalk NG.

Non, le câble dorsale A06036 est bidirectionnel. Vous pouvez brancher n'importe laquelle de ses extrémités sur vos connecteurs en T ou blocs de jonction sans vous soucier d'un sens spécifique.

Il faut éviter de plier le câble à angle droit. Il est important de respecter un rayon de courbure minimum pour ne pas endommager les fils internes et le blindage des données.

Ce câble transporte toutes les données du réseau SeaTalk NG (compatible NMEA 2000) ainsi que son alimentation électrique 12V. Il permet de relier tous vos instruments : GPS, sondeur, capteur de vent, pilote automatique, afficheurs, informations moteur, etc.

Les appareils d'autres marques communiquent avec le même langage (NMEA 2000) et peuvent faire partie du même réseau. Toutefois, vous devrez utiliser un câble adaptateur pour passer de la prise SeaTalk NG de ce câble à la prise standard Micro-C (DeviceNet) de ces appareils.

Le poids du câble dorsale SeaTalk NG de 5 mètres (A06036) est négligeable pour le calcul de la charge totale d'un bateau. C'est un composant très léger de votre installation électronique.

Insérez le connecteur bleu du câble dans la prise en T. Vissez ensuite la bague de verrouillage du câble jusqu'en butée pour bloquer et étanchéifier la connexion.

Le câble en lui-même ne limite pas directement le nombre d'appareils. C'est le nombre de connecteurs en T que vous insérez sur la ligne dorsale et la consommation électrique totale du réseau (LEN) qui détermineront le nombre d'instruments possibles.
